Quạt gấp làm mát từ mẫu filament

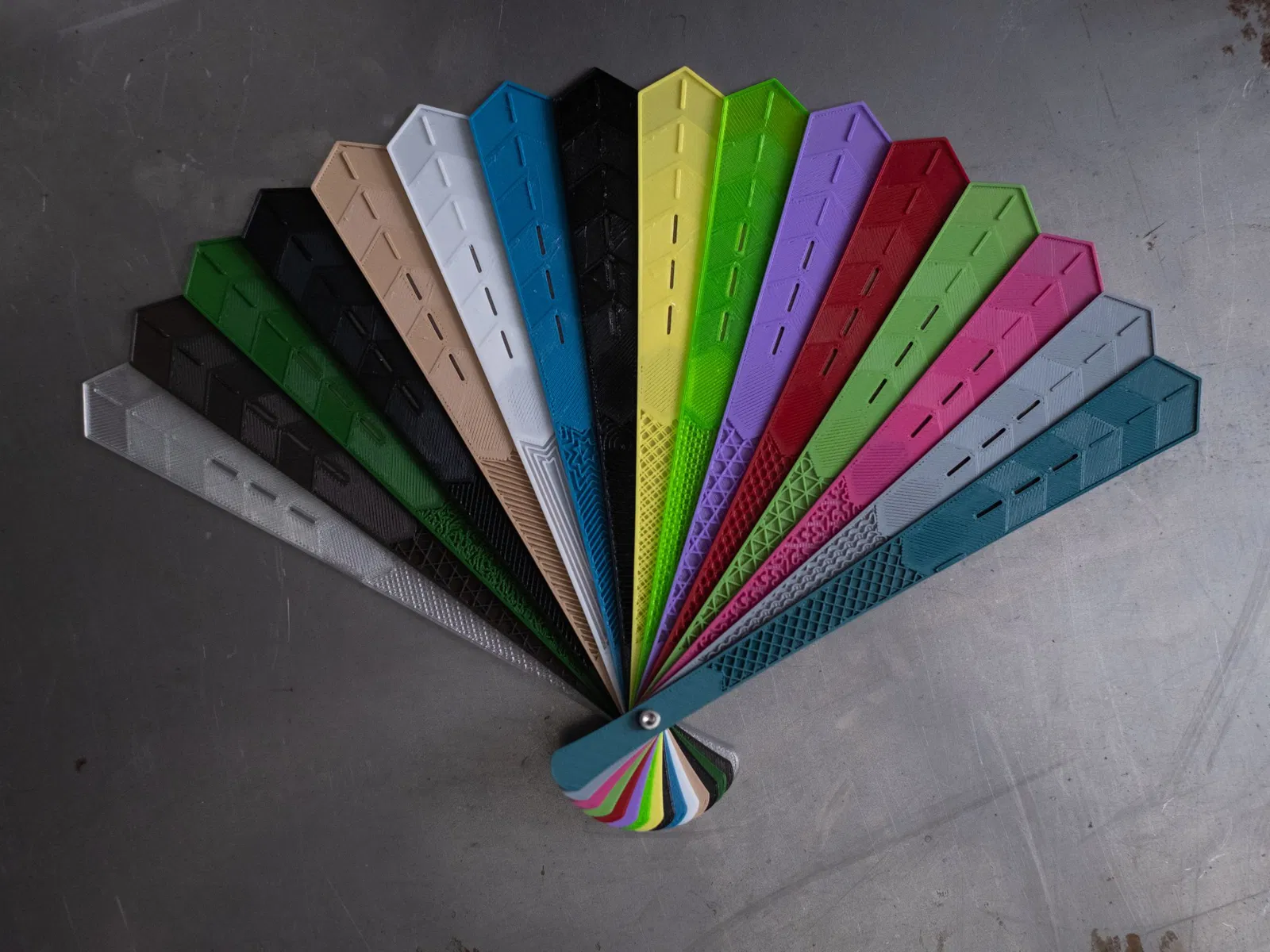

Quạt Mẫu Gấp là một hệ thống mẫu filament thực tế, đẹp mắt và thú vị khi sử dụng - vì nó tự nhiên là một chiếc quạt chức năng. Nhiều mẫu swatch mà tôi đã thấy chỉ phục vụ một mục đích và khá nhàm chán, vì vậy thiết kế này là câu trả lời của tôi. Nó được dựa trên những chiếc quạt gấp truyền thống, đặc biệt trong việc sử dụng các vùng họa tiết hoặc thiết kế đồng tâm.

Các thử nghiệm in ấn được bao gồm trên lưỡi quạt khá hạn chế, nhưng tôi đã cố gắng nhồi nhét những gì tôi có thể nghĩ đến trong đó trong khi làm cho thiết kế và phân phối trọng lượng hợp lý.

Chi Tiết In Ấn

Có hai phiên bản được bao gồm:

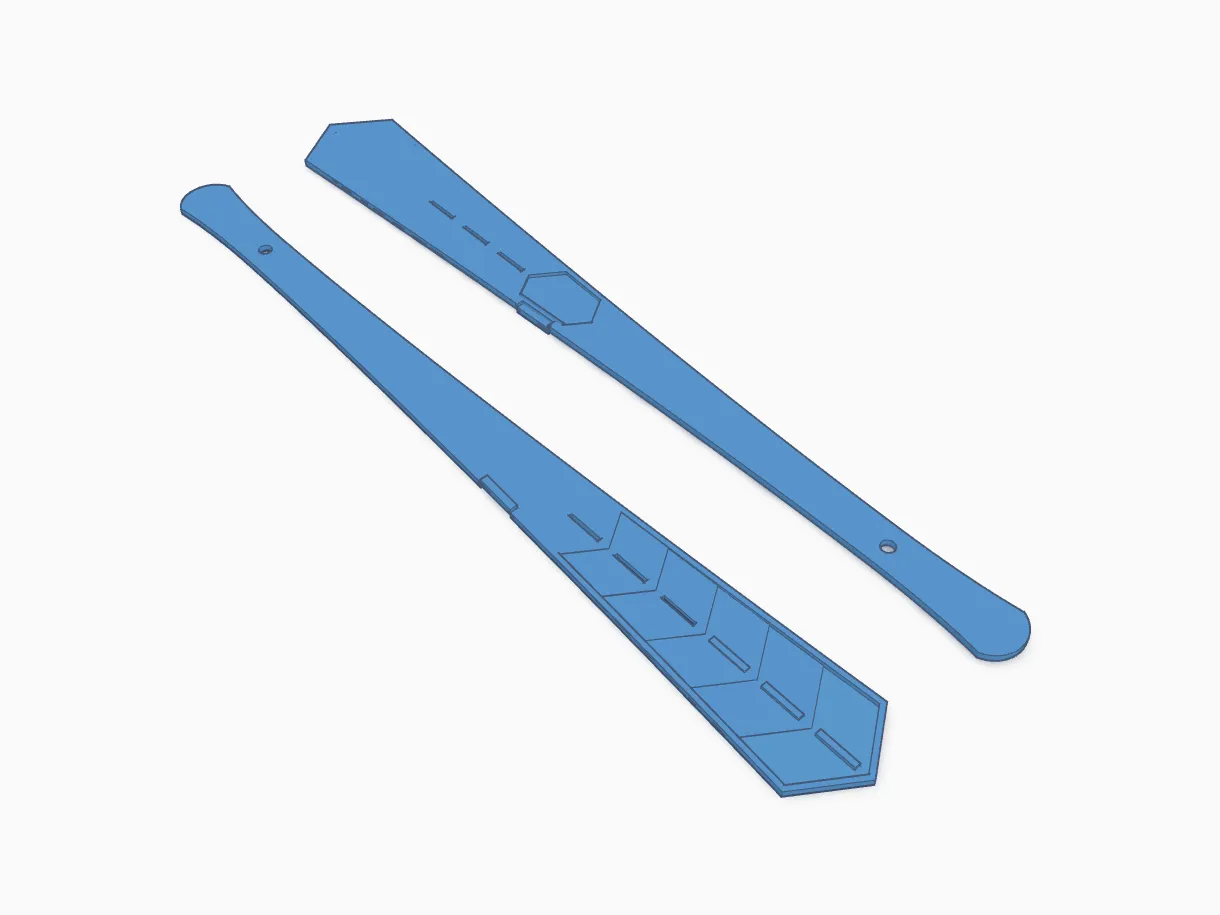

Quạt Mẫu 200mm 1

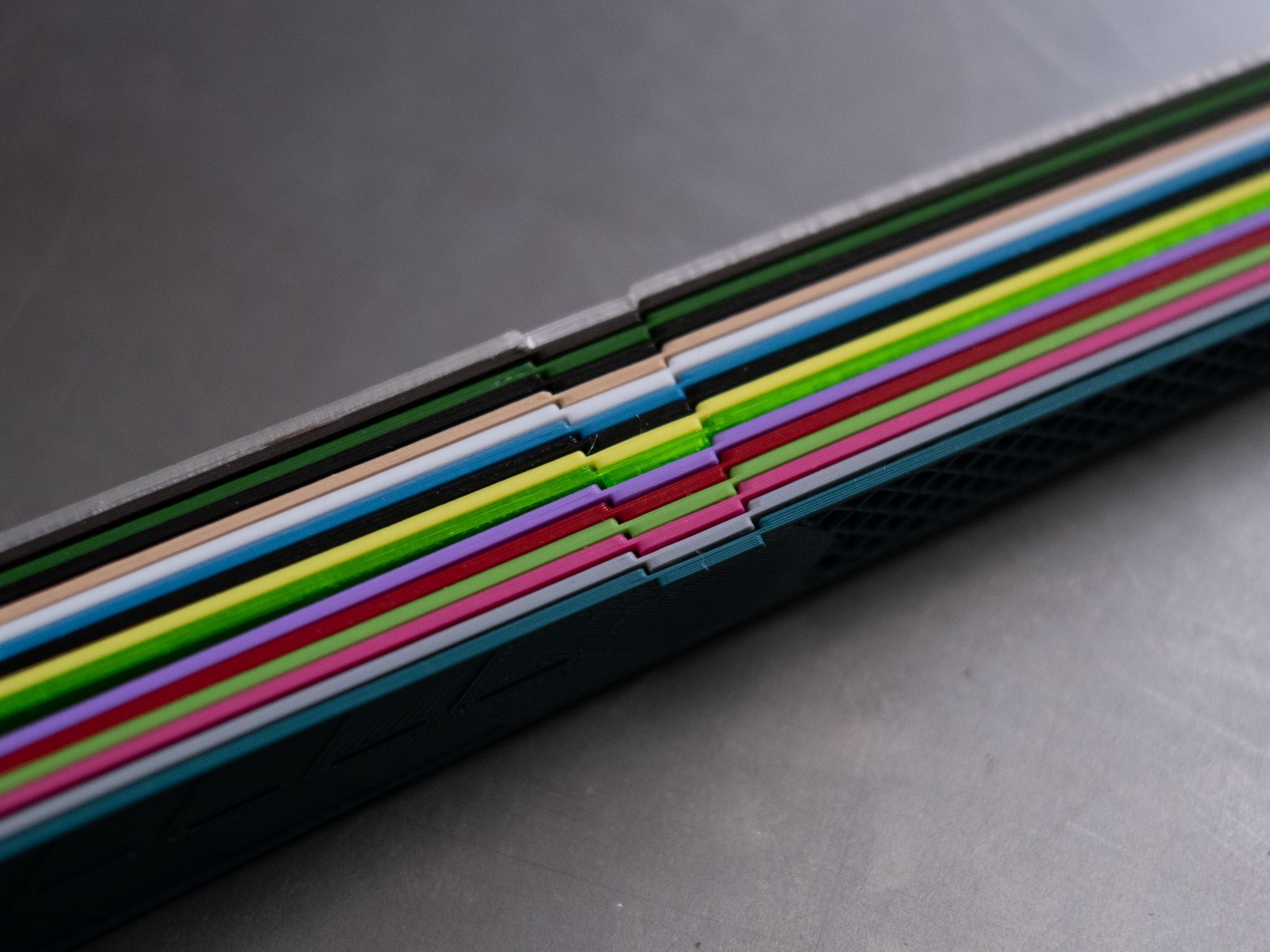

• Phiên bản phức tạp với nhiều họa tiết thử nghiệm đơn giản như độ dày lớp, độ lấp đầy, cầu nối (3MF/STL). Tab cạnh liên kết với lưỡi quạt liền kề để giữ cho quạt mở đều và giúp bộ sản phẩm được lưu trữ thẳng dễ dàng hơn.

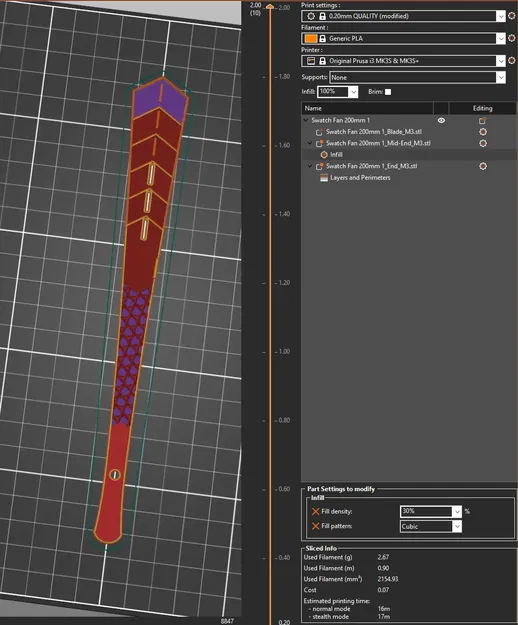

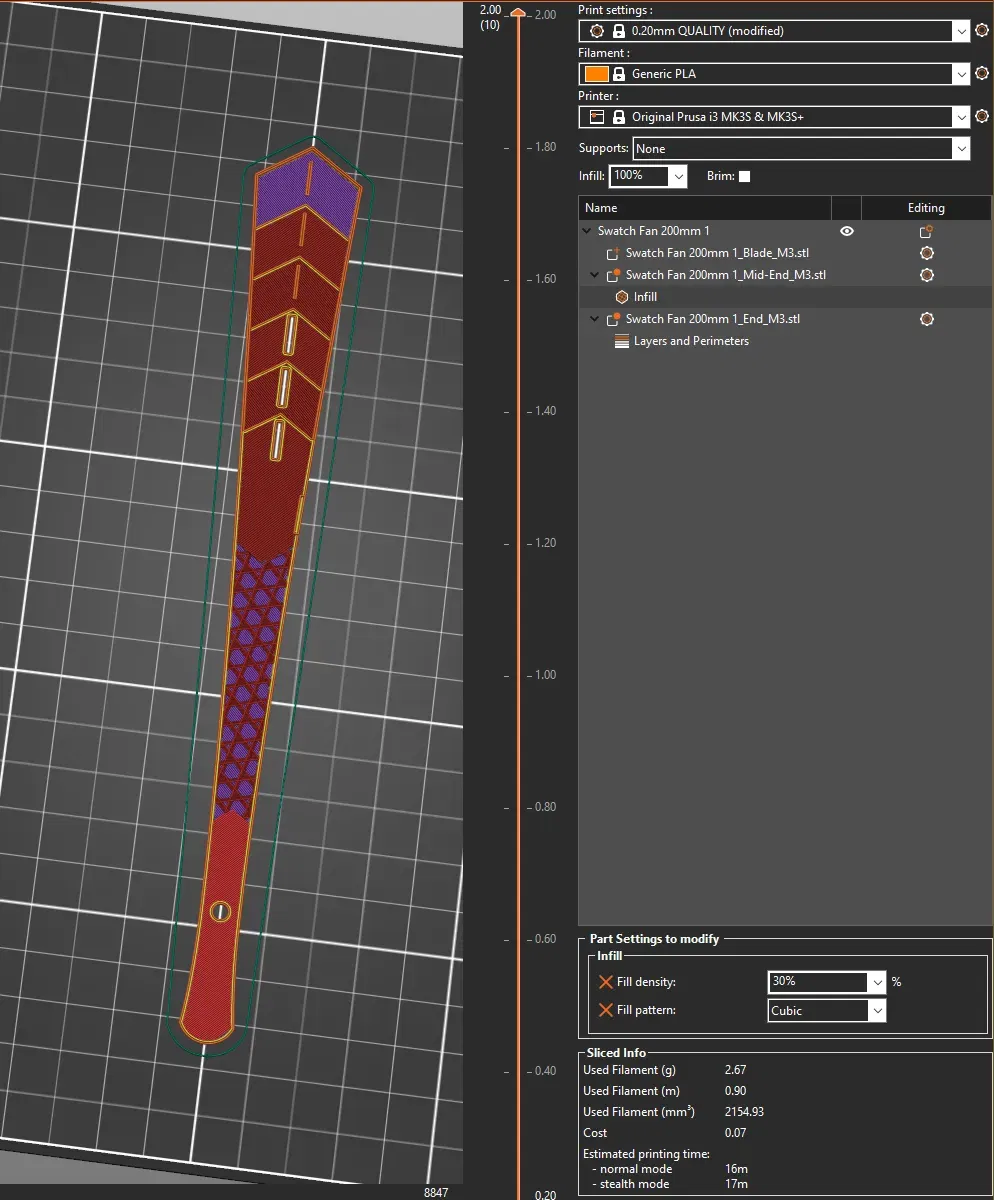

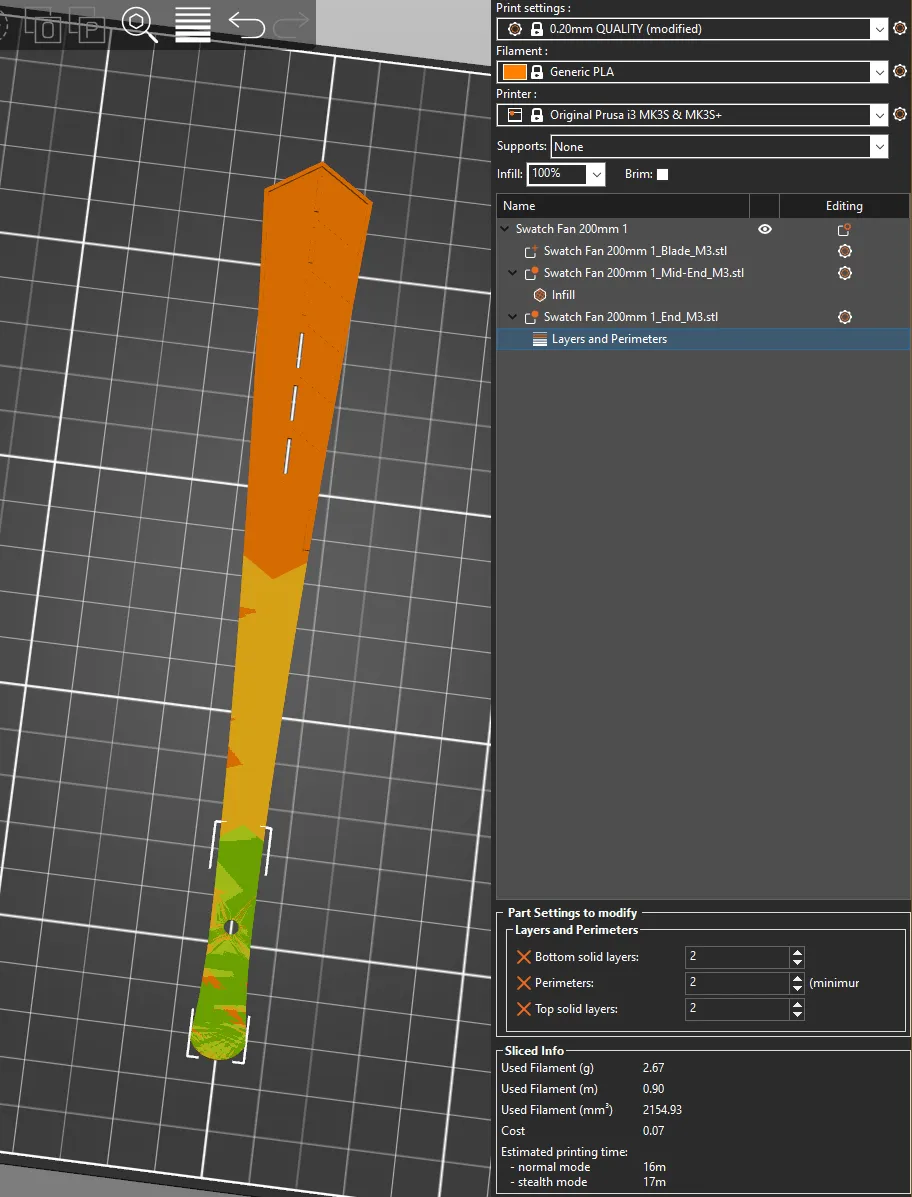

• Bắt đầu với tệp 3MF trong eSlicer là được khuyến nghị, để có thể ghi chú sắp xếp và cài đặt mô hình dự kiến - ba tệp .STL được kết hợp cho các vùng độ lấp đầy và lớp rắn khác nhau cần thiết.
• Các cài đặt duy nhất dự kiến sẽ được thay đổi ở đây là tỷ lệ lấp đầy và mẫu; đối với kích thước bình thường dài 200mm (100%) tôi sẽ giữ tỷ lệ lấp đầy khoảng 30% tùy thuộc vào mẫu.

Quạt Mẫu 200mm 2

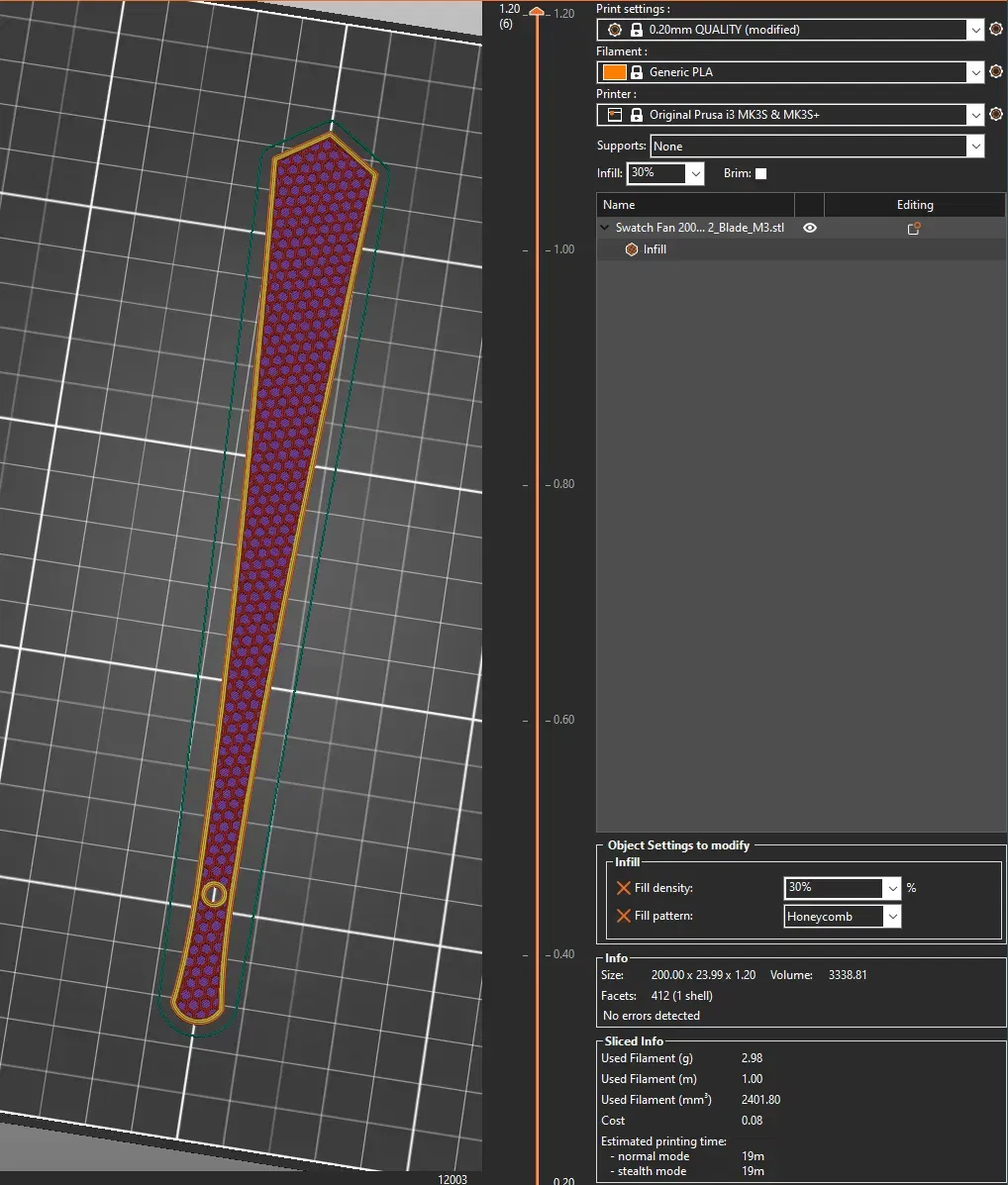

• Phiên bản đơn giản của một lưỡi quạt trơn (3MF/STL/SVG) chỉ dành cho phẳng/lấp đầy hoặc để làm lại hoàn toàn dưới dạng này.

Lắp Ráp và Hoàn Thiện

Các mẫu được thiết kế để được kết nối với một vít và bu lông M3, (Trên bộ mười sáu cái tôi đã in ở đây, một vít 25mm vừa vặn với chúng) nhưng cũng có thể được thực hiện bằng một chốt nhựa in có kích thước thay đổi. Dây thừng dày, dây kim loại hoặc da cũng có thể được sử dụng.

Việc đánh dấu chi tiết filament không có gì phức tạp - chỉ cần sử dụng một bút đánh dấu mảnh ở mặt sau nếu bạn muốn.

Ghi Chú Khác

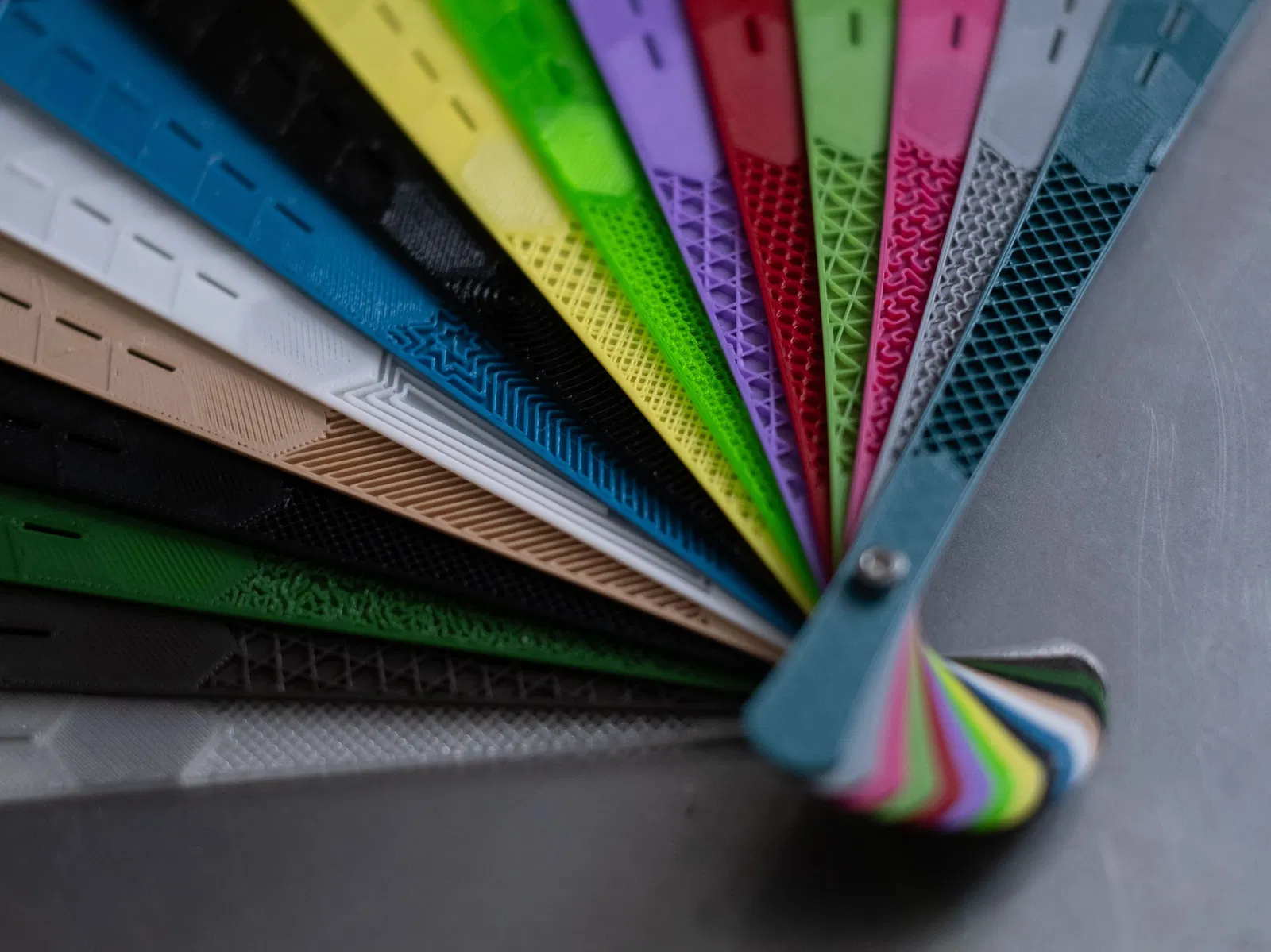

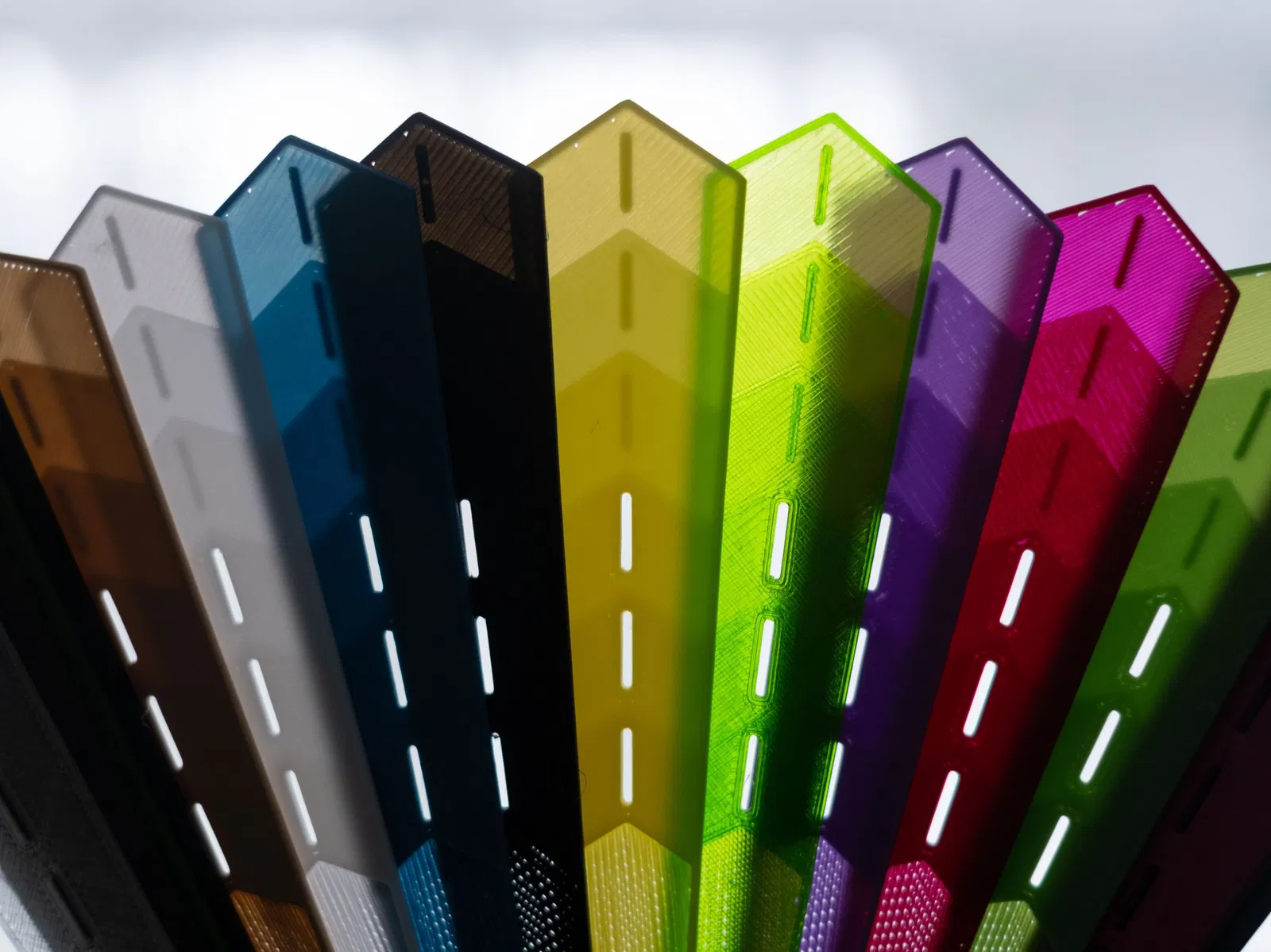

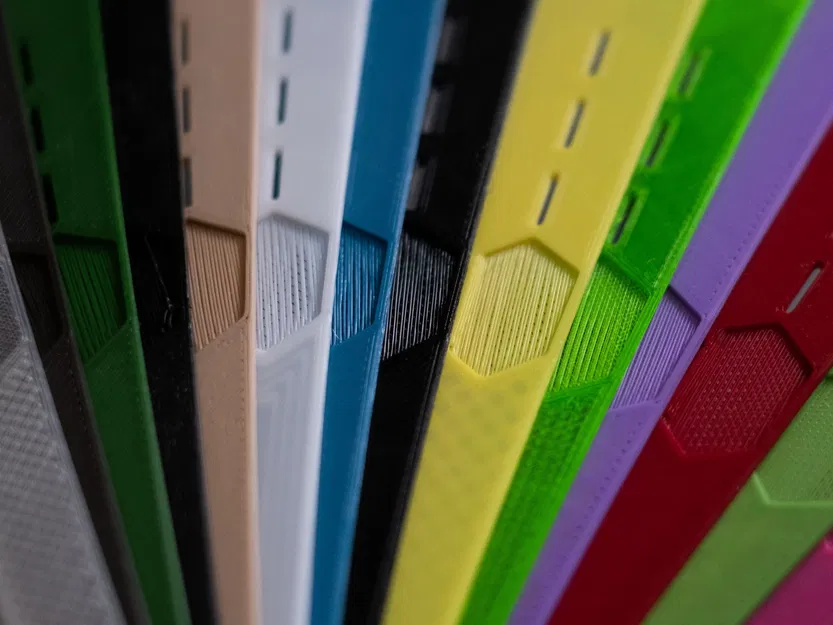

• Các mẫu màu của tôi được chụp ở đây đều được in với đầu phun 0.4mm; chủ yếu là PLA và cũng một số bằng PETG. Tôi chưa sử dụng bất kỳ kích thước hoặc tỷ lệ đầu phun nào khác nên không thể nói chúng sẽ ra sao.
• Thiết kế tab/rãnh ở cạnh được sử dụng còn xa mới hoàn hảo (nó có thể khó khăn để trải ra theo hướng bình thường và thích đi theo hướng ngược lại) - Tôi hoan nghênh bất kỳ gợi ý nào về cách cải thiện nó.
• Các gợi ý về cách cải thiện các bài kiểm tra in cũng sẽ rất được hoan nghênh.
• Tôi nghĩ rằng khoảng 24 mẫu cho mỗi quạt là giới hạn hợp lý.
