Puck Sạc Đèn UV 360° Cho Đĩa Disc Golf Phát Quang

Mô tả

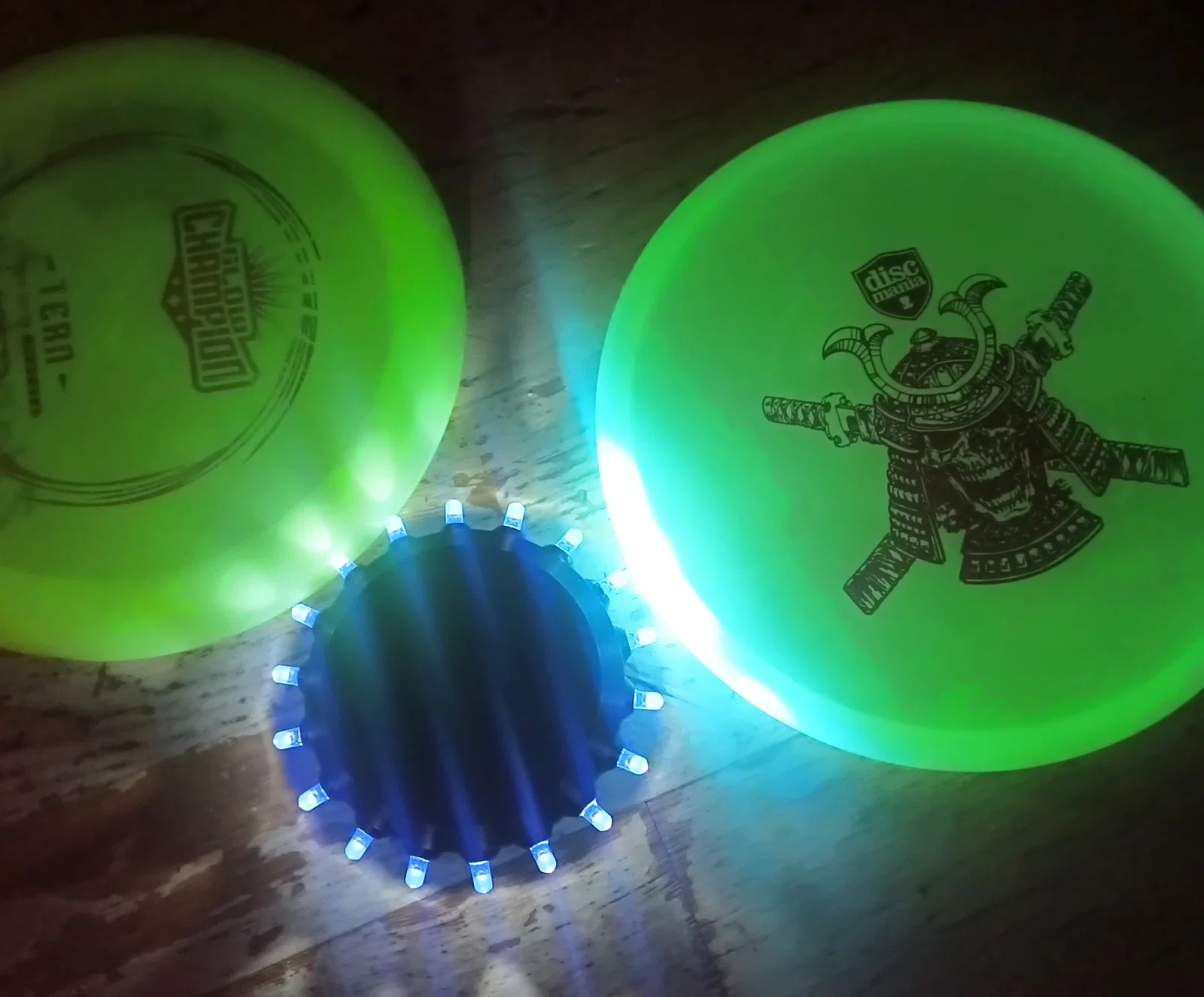

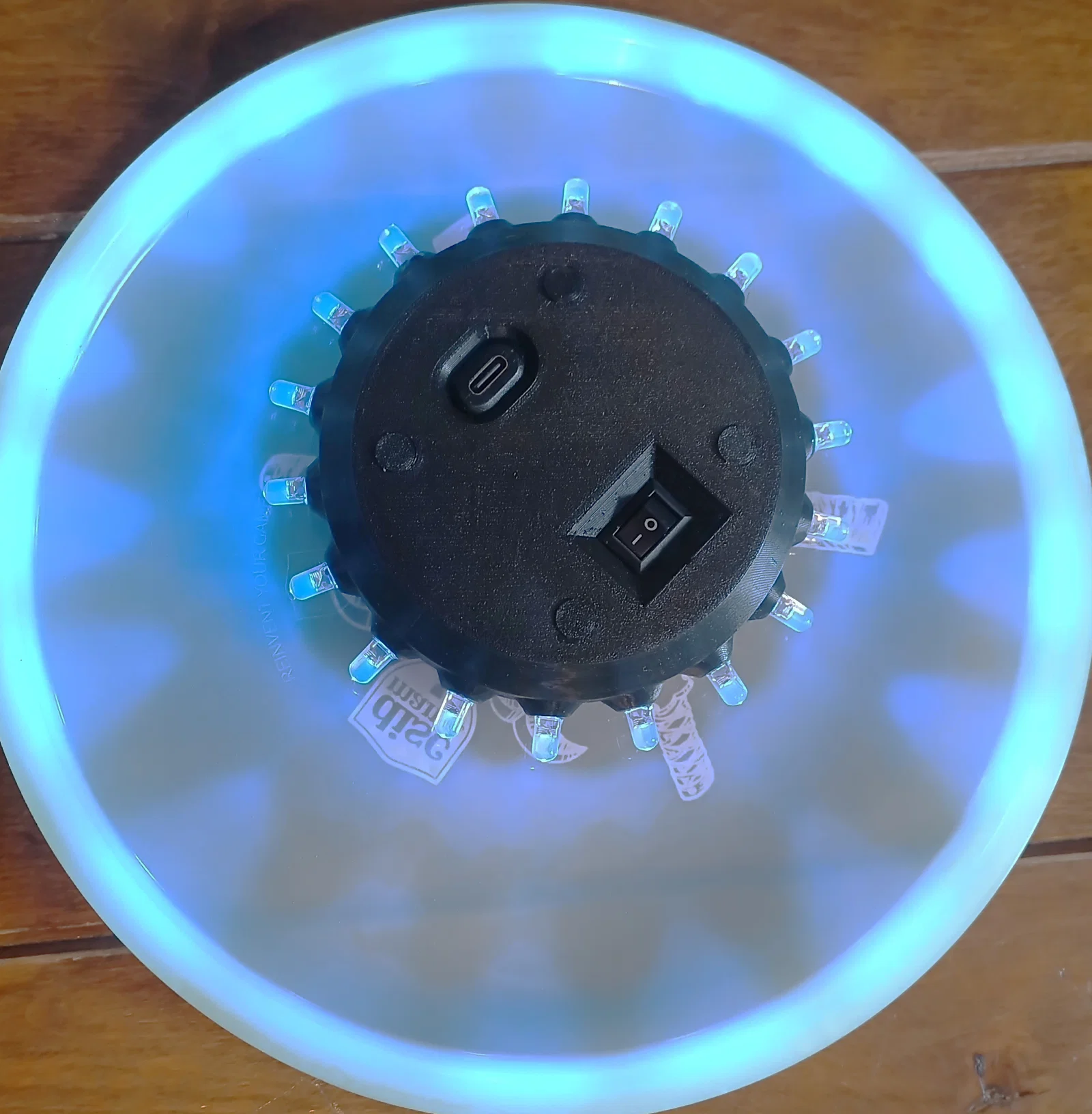

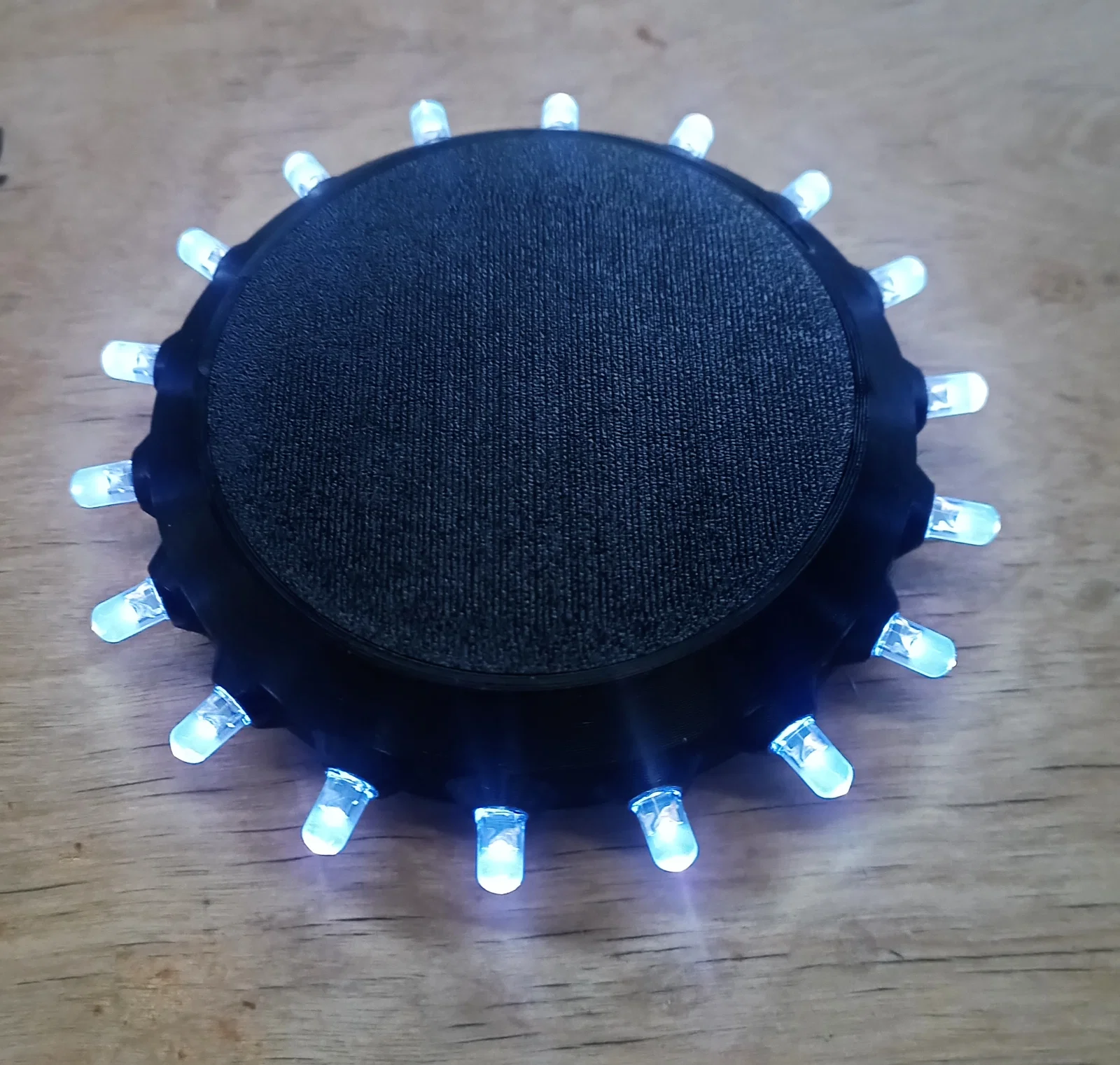

Đây là thiết bị đèn UV chạy bằng pin giúp giữ cho các đĩa disc golf phát quang của bạn luôn sáng và sẵn sàng cho những buổi chơi đêm. Được thiết kế với hình dáng và kích thước như một quả bóng khúc côn cầu, nó nằm gọn gàng trong túi đựng đĩa của bạn. Khi bật lên, 18 đèn LED UV xung quanh chu vi sẽ chiếu sáng đồng đều các đĩa đặt gần đó, "sạc" cho bề mặt phát quang để chúng luôn nổi bật trong lần ném tiếp theo.

Mô hình này có thể không phù hợp nếu bạn là người chơi đêm thường xuyên với bộ đĩa phát quang đầy đủ. Khi đó, các loại thiết kế dạng xoắn ốc hoặc vòng halo có thể sẽ tốt hơn. Nhưng nếu bạn chỉ có một hoặc hai chiếc đĩa phát quang cho việc tập luyện mùa đông giống như mình, bạn sẽ thấy nó cực kỳ hữu ích.

Thiết bị chạy bằng một viên pin Li-ion 18650 và sử dụng mạch sạc TP4056 kết hợp với module tăng áp MT3608 để sạc hiệu quả qua cổng USB-C. Nó bao gồm một công tắc cradle để thao tác dễ dàng. Thiết kế có nắp rời được cố định bằng các ốc vít nhỏ để dễ dàng bảo trì. Một phiên bản đơn giản hóa khác sẽ bỏ qua các lỗ vít và dùng keo dán lại sau khi lắp ráp. Thiết kế này đòi hỏi kỹ năng lắp ráp ở mức trung bình, bao gồm việc hàn và đi dây cho vòng LED cùng các module nguồn.

Tất cả các bộ phận bằng nhựa đều có thể in 3D; bạn sẽ cần chuẩn bị các linh kiện điện tử sau:

• 1× Pin Li-ion 18650 (3.7 V)
• 2× Miếng tiếp xúc pin AA bằng kim loại (loại 12×12 mm)
• 1× Module sạc/tăng áp TP4056 + MT3608
• 18× Đèn LED UV 5-mm
• Điện trở phù hợp (xem phần mạch điện)
• 1× Cổng USB-C (12.2×5.2 mm)
• 1× Công tắc cradle (13.2×9.0 mm)
• Dây điện các loại
• 4× Ốc vít gỗ nhỏ 3 mm (cho nắp, có thể bỏ qua nếu dùng bản dán keo)

Mô hình này rất lý tưởng cho các bạn thích mày mò điện tử và muốn tự tay làm một chiếc "đĩa sạc UV" di động, thực tế cho bộ đồ chơi disc golf của mình.

In ấn

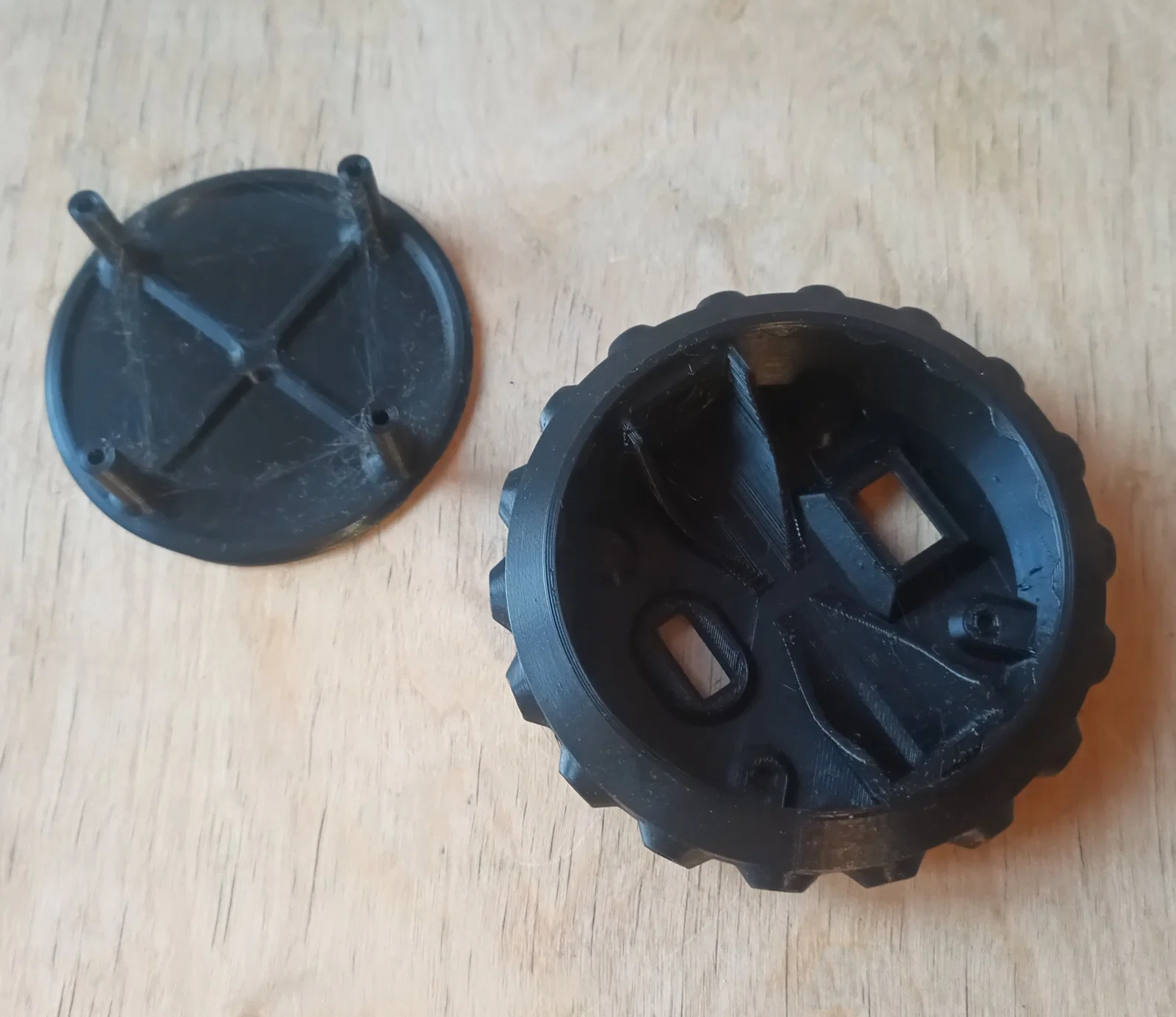

Bạn có thể in mô hình này dễ dàng thành hai phần: phần đế và phần nắp. Không cần dùng giá đỡ (support). Phần thân in với mặt đáy hướng xuống, nắp in với mặt đáy hướng lên. Chúng khớp với nhau ngay cả trên bàn in MINI như file gcode đi kèm. Mình in bằng nhựa PLA với đầu phun 0.4-mm và lớp in 0.2-mm.

Cả hai phiên bản dùng ốc vít và dán keo đều in giống hệt nhau.

Mạch điện

Mạch cho UV Puck rất đơn giản và sử dụng các linh kiện phổ biến. Nguồn điện đến từ một viên pin Li-ion 18650 (3.7 V danh định), được sạc qua module TP4056. Bộ chuyển đổi tăng áp MT3608 sau đó sẽ nâng điện áp lên mức phù hợp cho dàn đèn LED.

Cấu hình dàn LED mẫu

Trong phiên bản của mình, vòng LED được đi dây thành sáu nhánh song song, mỗi nhánh gồm:

• Ba đèn LED nối tiếp (LED UV 5-mm có điện áp chuyển tiếp khoảng 3.2–3.5 V và dòng điện 20 mA)
• Một điện trở 220 Ω nối tiếp với chúng.

Module tăng áp được điều chỉnh để cung cấp khoảng 14 V. Cách bố trí này tạo ra ánh sáng rực rỡ và đồng đều trong khi vẫn giữ tổng dòng điện ở mức hợp lý để pin hoạt động lâu.

Tùy chỉnh cách đi dây LED

Bạn có thể thoải mái thay đổi cấu hình cho phù hợp với số LED và linh kiện sẵn có:

• Nếu bạn có loại LED điện áp khác, hãy điều chỉnh đầu ra của module tăng áp sao cho mỗi nhánh nhận được tổng điện áp chính xác (khoảng số lượng LED × điện áp chuyển tiếp + 1 V cho điện trở).
• Nếu bạn thích ít nhánh hơn nhưng nhiều LED hơn, chỉ cần tính toán lại giá trị điện trở bằng định luật Ohm để giới hạn dòng mỗi nhánh ở mức khoảng 20 mA.
• Chênh lệch nhỏ giữa các LED không vấn đề gì; việc cân bằng chính xác không quá quan trọng cho dự án này.
• Giữ tổng dòng tiêu thụ dưới khoảng 120 mA–150 mA để đảm bảo thời lượng sử dụng tốt từ một viên pin 18650.

Các linh kiện khác

Cổng USB-C nhận nguồn để sạc qua board TP4056. Công tắc cradle kết nối và ngắt nguồn đã tăng áp đến vòng LED. Các điểm tiếp xúc pin là loại lò xo và lá kim loại 12×12 mm tiêu chuẩn, được cố định bên trong đế.

Lắp ráp

Thứ tự lắp ráp khuyến nghị như sau:

1. Lắp các đèn LED. Cẩn thận giữ đúng cực. Nếu tự tin, bạn có thể xoắn dây lại với nhau, nhưng tốt nhất vẫn là hàn. Hãy nhớ giữ các nhánh riêng biệt. Băng dính điện sẽ rất hữu ích ở bước này. Việc dán keo cố định LED là tùy chọn.
2. Lắp các điểm tiếp xúc pin vào .

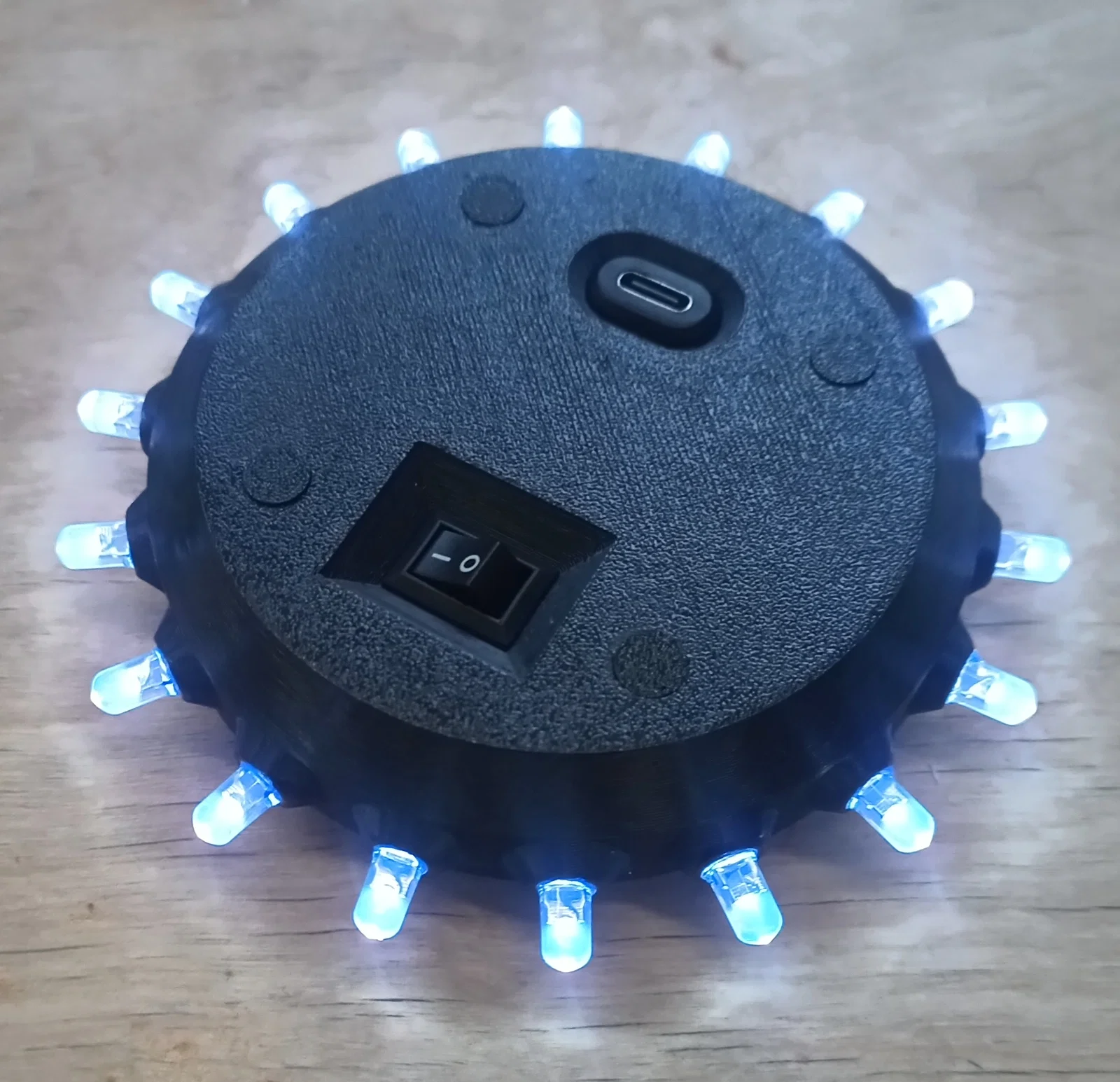

3. Lắp công tắc và cổng USB-C vào khe.
4. Hàn hoặc xoắn nối tất cả các kết nối điện:
   1. Pin vào mạch sạc
   2. USB-C vào mạch sạc
   3. Đầu (+) của bộ tăng áp vào các điện trở
   4. Điện trở vào đầu (+) của LED
   5. Đầu (-) của LED vào đầu (-) của bộ tăng áp
5. Lắp pin vào.
6. Chạy thử nghiệm hệ thống.
   1. Thử bật và tắt đèn
   2. Thử sạc pin

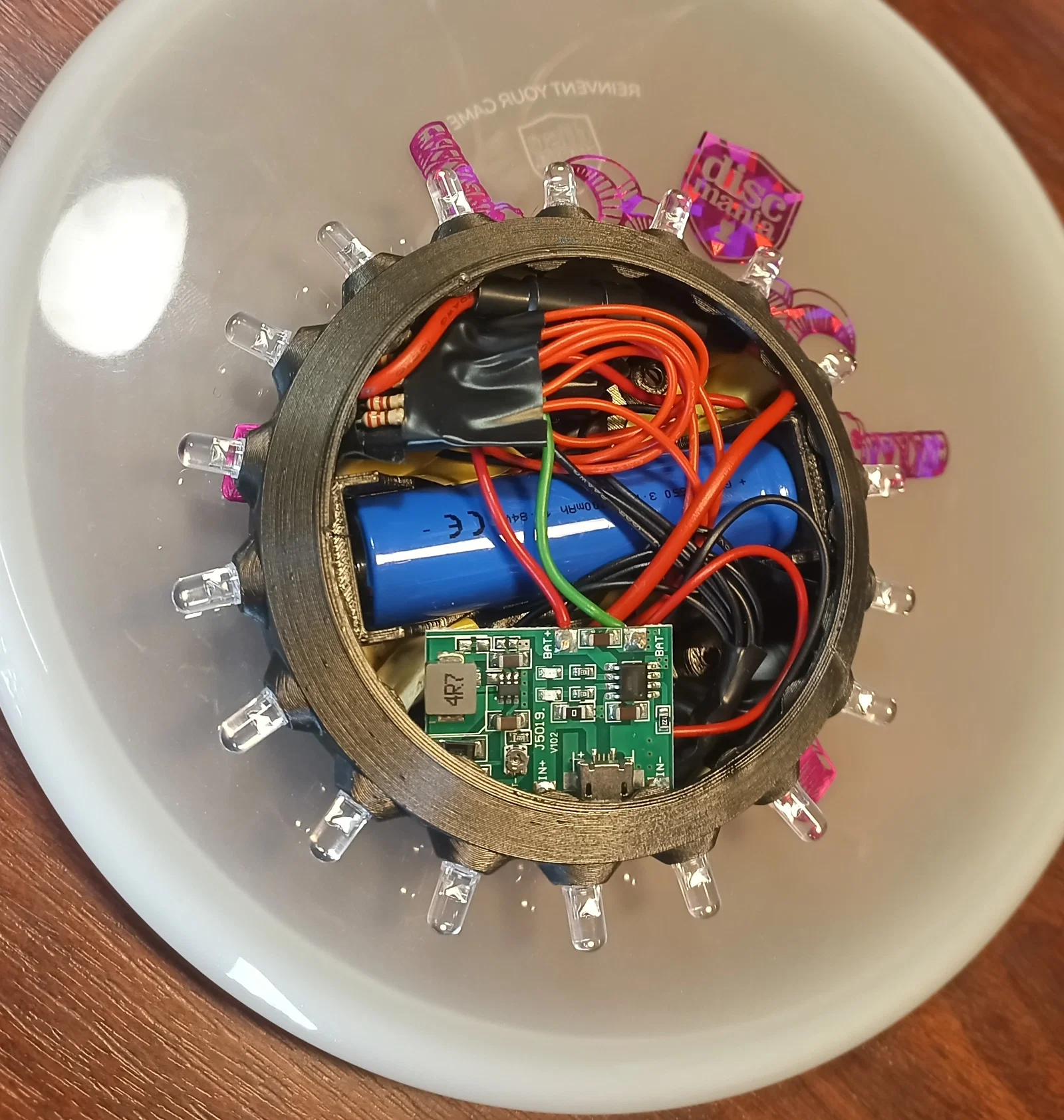

7. Nhét tất cả mọi thứ vào trong puck. Hãy chắc chắn rằng bạn không làm chập mạch bất cứ đâu.
8. Đóng nắp lại. Nếu dùng phiên bản bắt ốc, hãy chú ý đặt các chốt vít thẳng hàng với lỗ trên đế.
9. Nếu dùng bản bắt ốc, hãy cố định bằng các ốc vít gỗ ngắn (mình dùng loại 3-mm với chiều dài 5, 7 hoặc 10 mm). Nếu dùng bản đơn giản, hãy bôi một ít keo quanh viền và ép nắp vào.
10. Đi chơi thôi!
