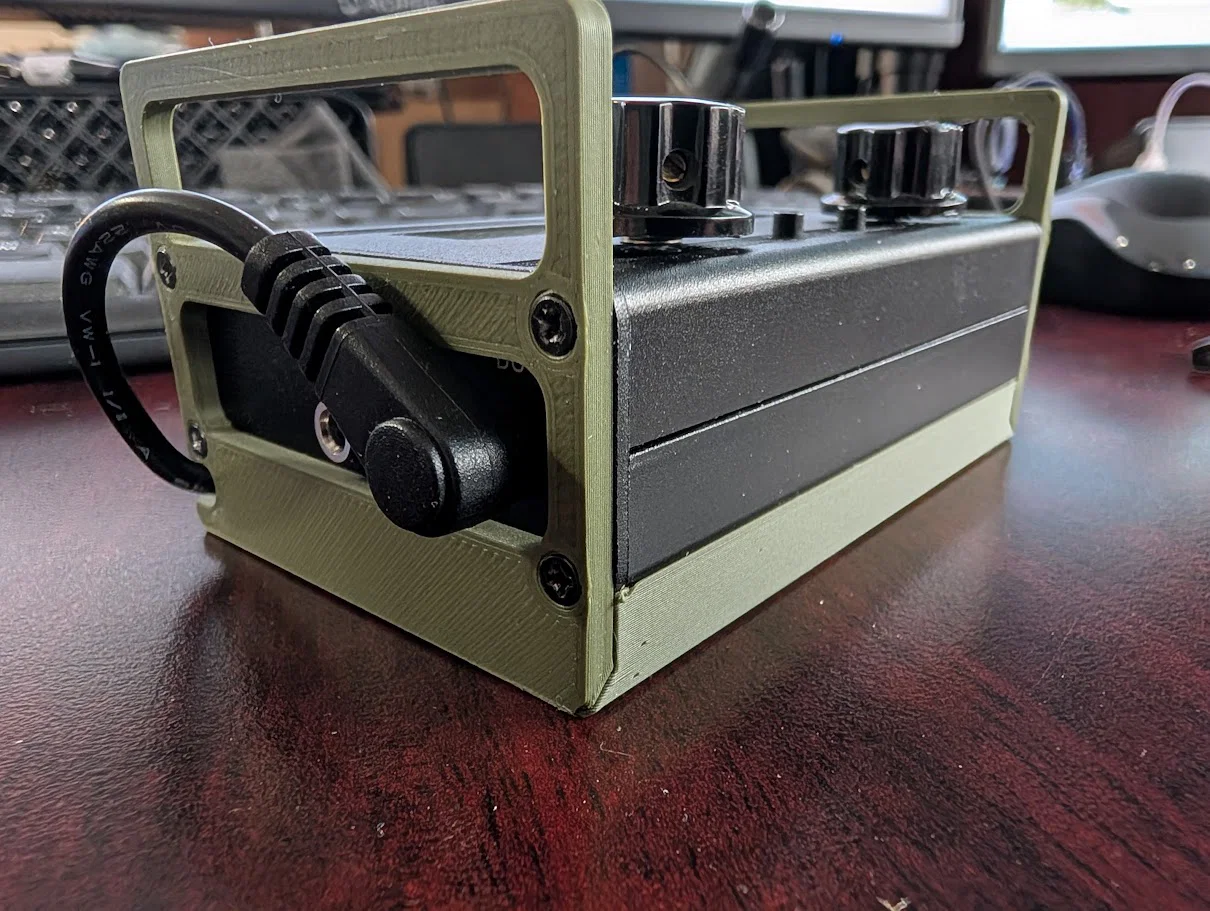

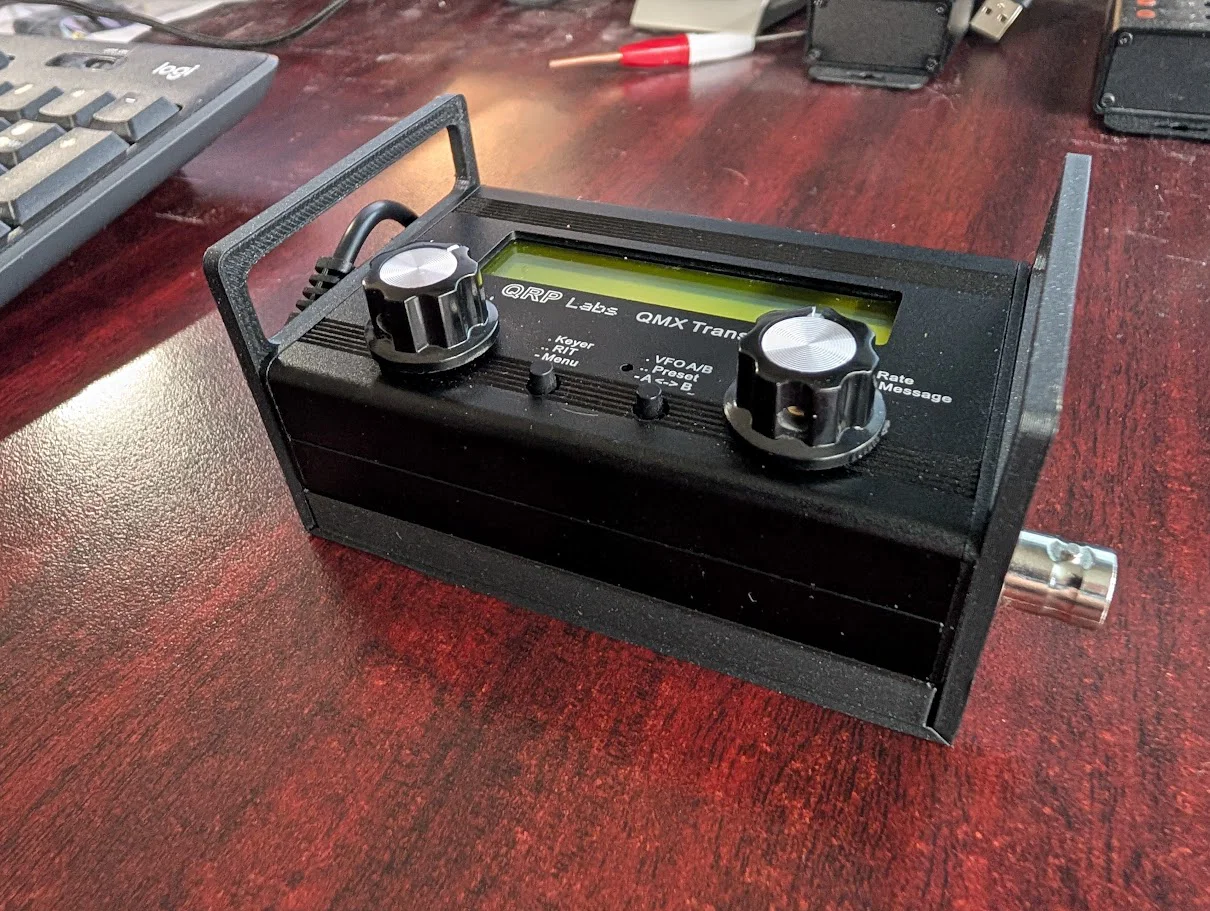

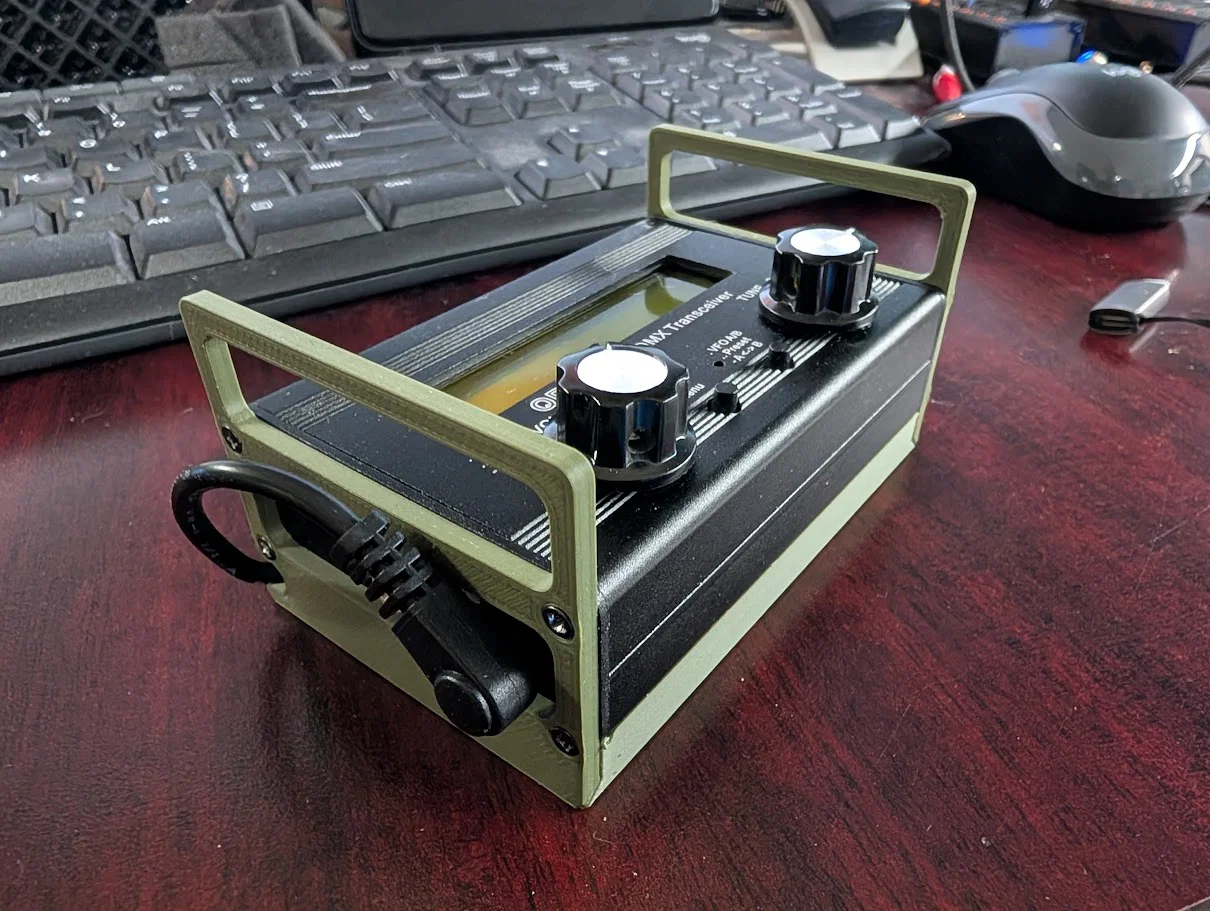

Đây là bộ đế pin 3S dành cho máy thu phát QRP Labs QMX. Nó được thiết kế để chứa 3 viên pin Li-ion mà tôi đã mua trên Amazon. Thiết kế này cũng bao gồm các thanh ray để bảo vệ các núm vặn ở mặt trước. Nếu không tính phần thanh ray, bộ đế pin chỉ làm tăng thêm 8mm độ dày cho chiếc QMX. Nó được in ở dạng phẳng và thiết kế có các "bản lề" để gấp lên, sau đó bạn chỉ cần vặn vít cố định các mặt vào QMX. Các tấm ốp hông bằng nhôm nguyên bản của QMX vẫn được giữ nguyên và ốc vít gốc của máy cũng đủ dài để giữ mọi thứ chắc chắn.

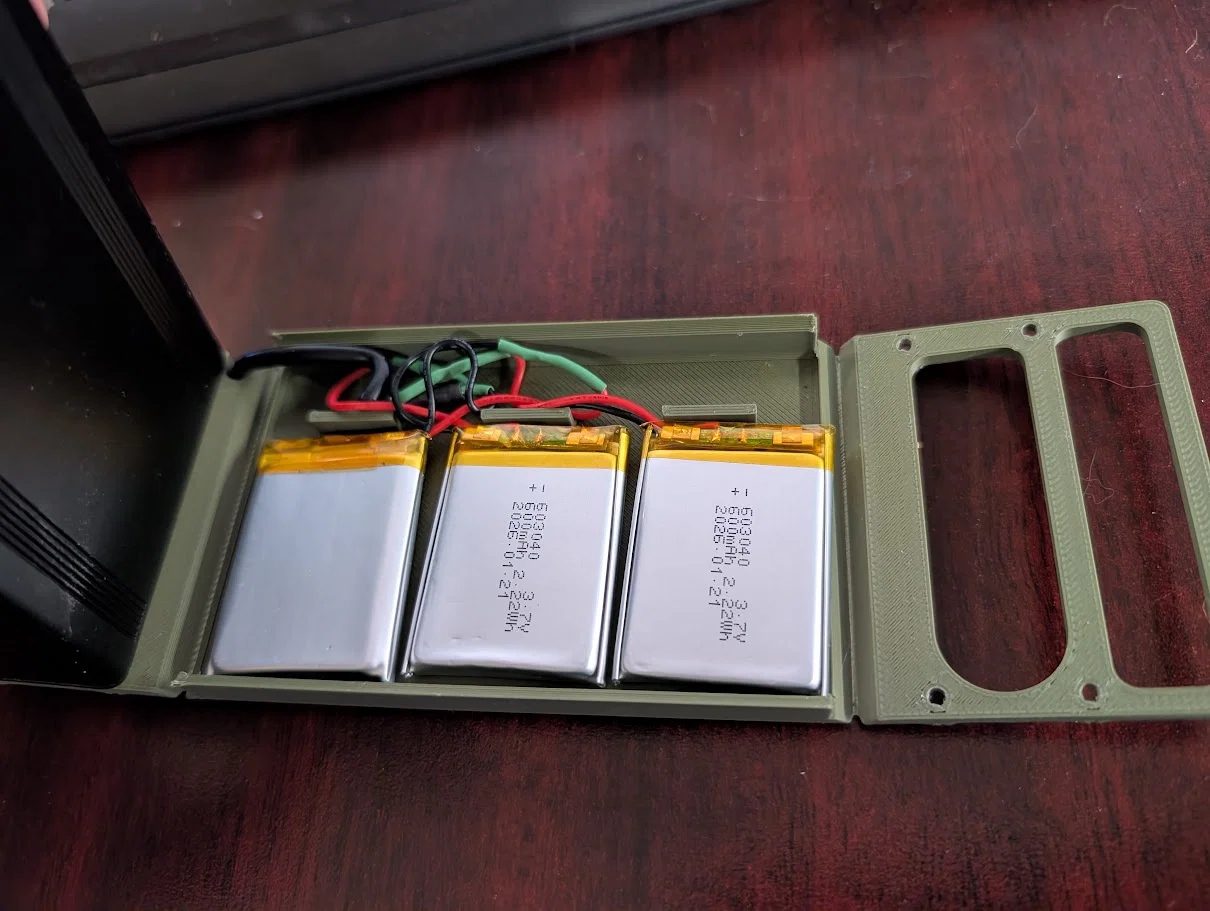

Ba viên pin đều đi kèm đầu nối JST, tôi đã cắt bỏ chúng và hàn các viên pin nối tiếp với nhau. Điện áp đạt đỉnh là 12.1 VDC và ổn định ở mức 11.1 VDC theo điện áp danh định. Đây là mức điện áp rất ổn và thoải mái cho QMX khi dùng cho các chế độ SSB, Digital và CW. Tôi vừa thực hiện QSO đầu tiên với bộ kit QMX mới hoàn thiện cùng bộ pin này tại US-1974 vào hôm qua!
Đầu nối pigtail: https://amzn.to/4bULzbT

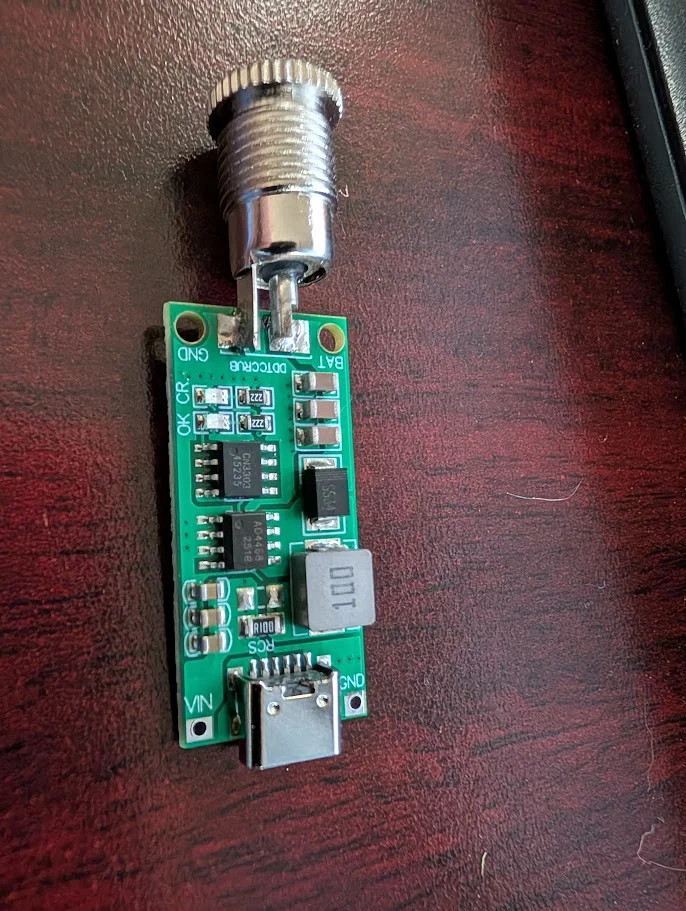

Bộ sạc: https://amzn.to/3POhm5 nhớ chọn loại 3s nhé!
Phích cắm sạc: https://amzn.to/4sSaBy6
Hiện tại tôi đang làm một cái hộp đựng cho bộ sạc, tôi sẽ đăng file STL lên đây khi hoàn thành.
Có lẽ tôi có thể nhét bộ sạc vào trong đế pin nếu dùng loại pin nhỏ hơn. Nhưng cá nhân tôi vẫn thích dùng bộ sạc rời để có thời gian sử dụng lâu hơn khi hoạt động ngoài trời. Mọi người để lại bình luận nếu thấy việc tích hợp bộ sạc vào trong với pin nhỏ hơn sẽ hay hơn nhé.
