Trục đỡ cuộn nhựa có vòng bi cho Elegoo Centauri Carbon

Mẫu gốc được liệt kê là "không cần phần cứng", nhưng mình thấy có thể cải tiến bằng cách thêm một vài vòng bi (roller bearing) giá rẻ. Đó là linh kiện duy nhất cần thêm vào. Mình đã thực hiện các sửa đổi sau so với mẫu gốc:

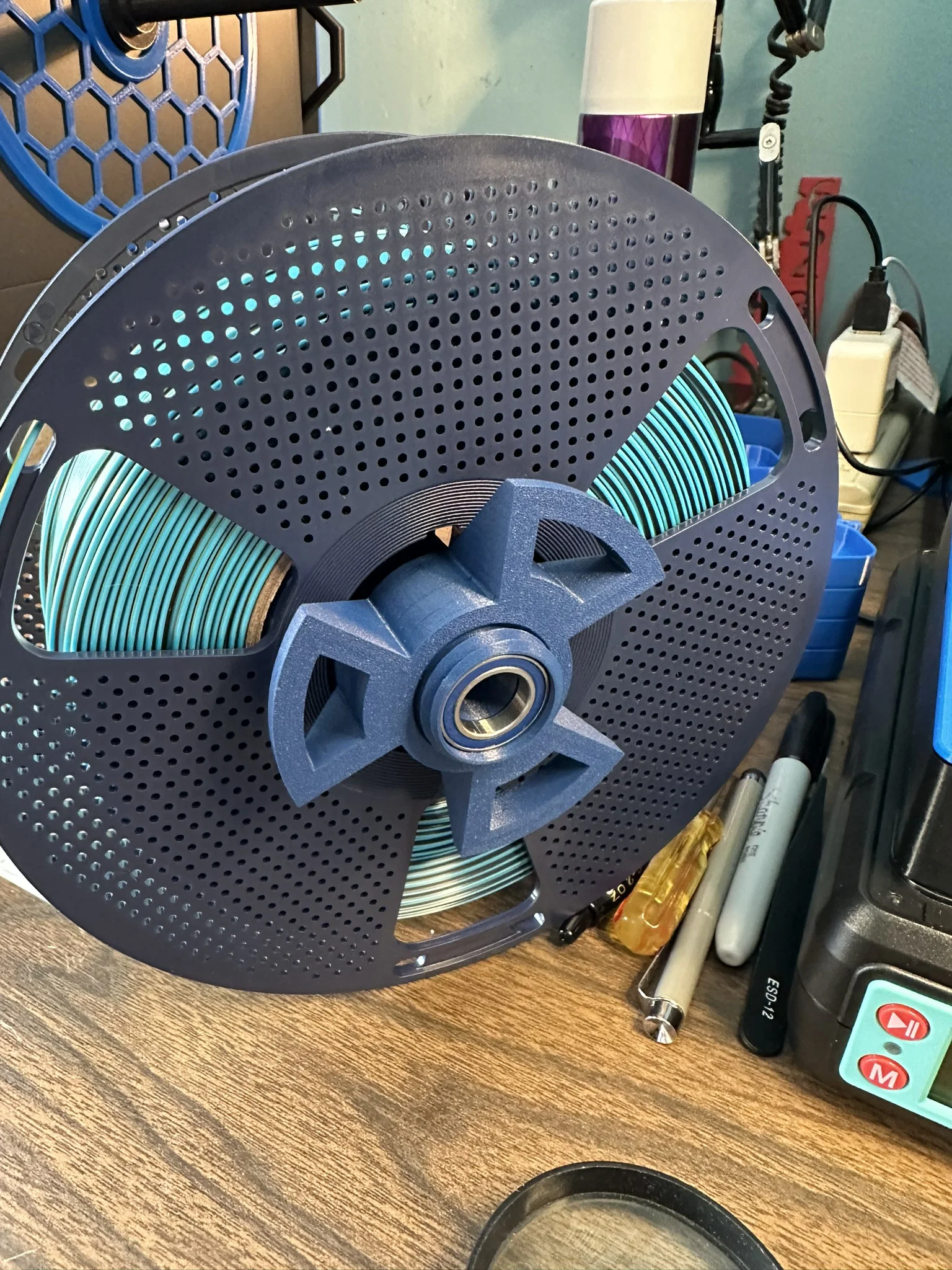

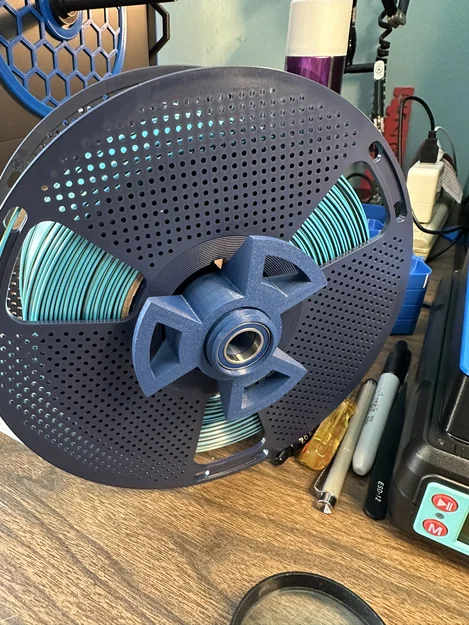

• Nới rộng khoảng trống để lắp vừa vòng bi 6802 ở cả hai bên ngàm giữ cuộn nhựa (link bên dưới).

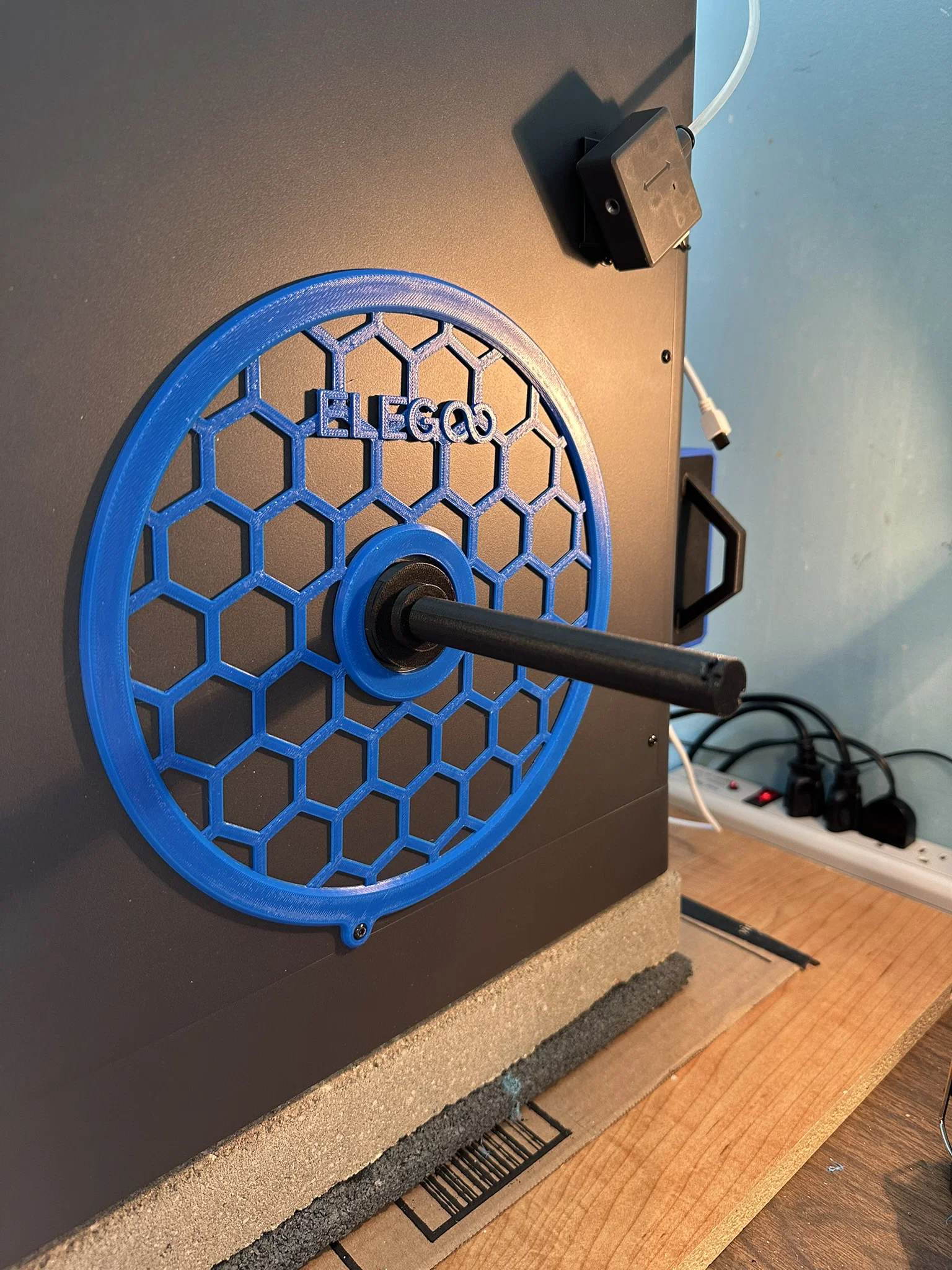

• Thay đổi hướng "khóa" ở phần đế trục – bây giờ xoay theo chiều kim đồng hồ để khóa (giá đỡ gốc là ngược chiều kim đồng hồ).
• Kéo dài chiều dài trục để bù đắp phần nhô ra do thêm vòng bi bên trong.
• Thêm nắp giữ dạng "xoay để khóa" (twist-lock) vào trục (bản gốc là dạng "ấn vào").

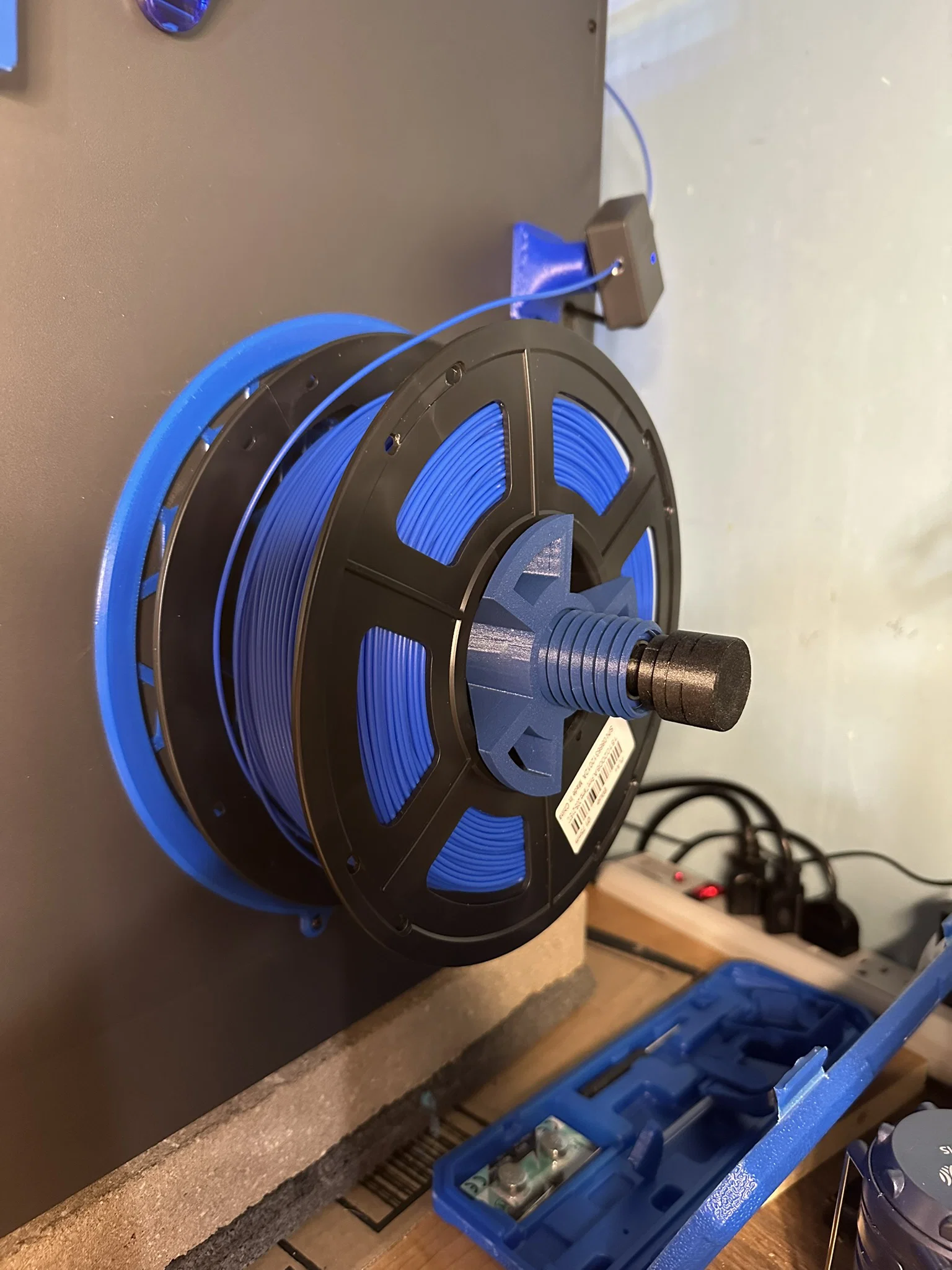

Mình rất ưng vì giá đỡ này giúp loại bỏ ma sát khi cuộn nhựa nằm trực tiếp trên tay đỡ của máy Elegoo Centauri Carbon. Nó cũng giúp giữ chắc chắn các cuộn nhựa có đường kính lỗ tâm khác nhau.

Mình in bằng PETG-CF để đạt độ cứng tốt hơn. Mình gợi ý bạn nên dùng các loại nhựa cứng như ABS hoặc ASA, không nên dùng PLA vì trục này cần chịu tải trọng của cả cuộn nhựa (hơn 1kg).

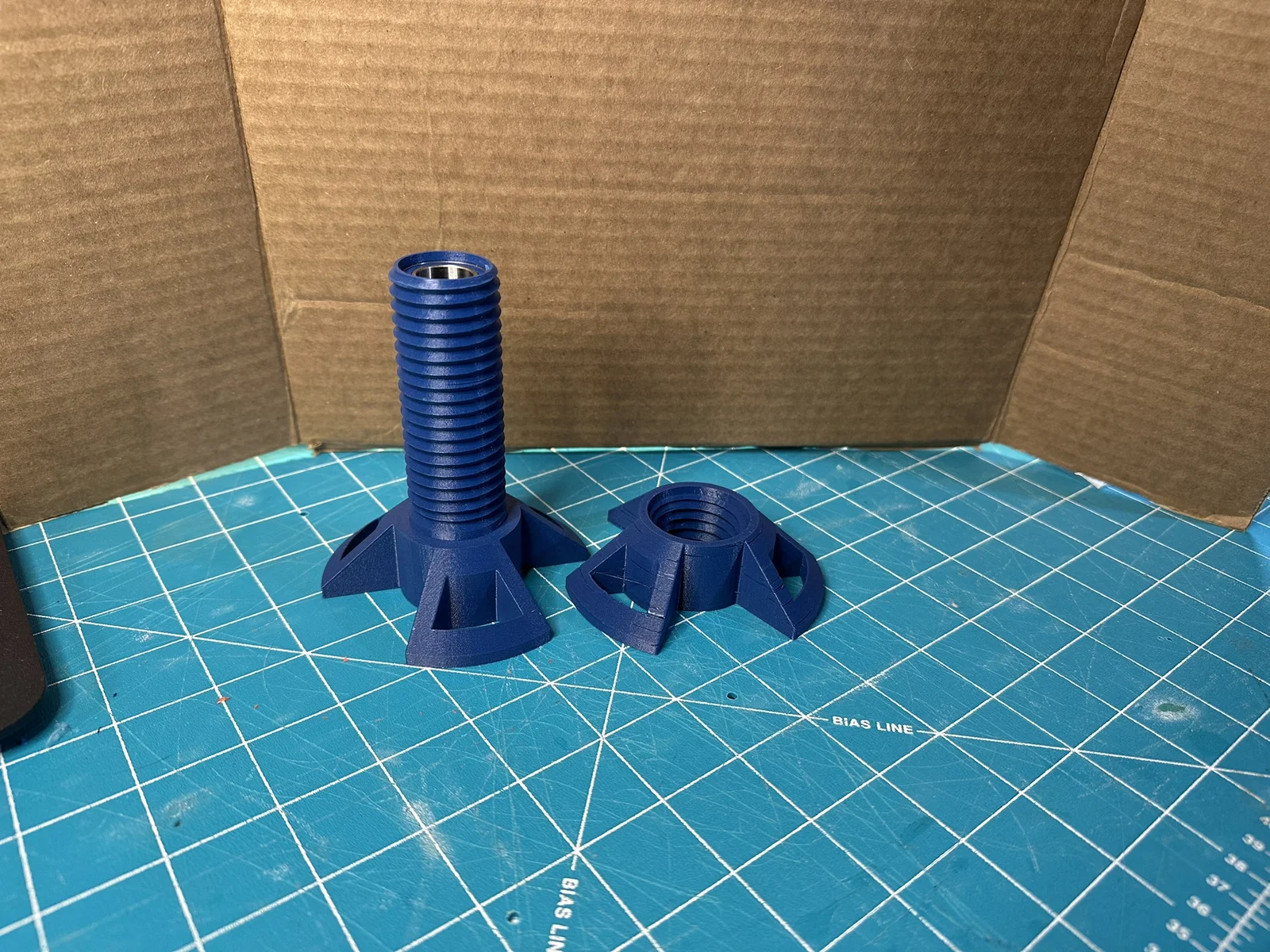

Phần "đỉnh" của trục có các khối hỗ trợ nhỏ trong đường rãnh xoay khóa. Bạn chỉ cần dùng kìm vặn nhẹ là chúng sẽ bung ra. Mình khuyên bạn nên in trục ở tư thế thẳng đứng và dùng tree supports cho phần đế.

Mình đã in nhiều giá đỡ để có thể "thay nhanh" các cuộn nhựa.

Mình dùng loại vòng bi mua trên Amazon: https://www.amazon.com/dp/B0D1P1BM4S?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1

Mình cần chêm thêm vài lớp băng keo giấy vào bên trong hốc lắp vòng bi để đảm bảo chúng không bị rơi ra. Mình cũng chêm thêm một ít băng keo ở đáy trục để khớp nối chắc chắn hơn.
