Giá đỡ cố định cáp Parametric cho máy đùn Sherpa Heavy hoặc Extra Heavy

Tác giả JordanK_858807

Lượt tải
116
Lượt thích
34
Lượt coi
673

File 5 3,8 MB

  • Sherpa_Heavy_Cable_Management_1775520783.f3dF3D · 289,9 KB
  • 40mm_Stepper_with_cutout_1775520784.stlSTL · 1 MB
  • 34mm_stepper_1775520785.stlSTL · 836,3 KB
  • 26mm_Stepper_1775520786.stlSTL · 886,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

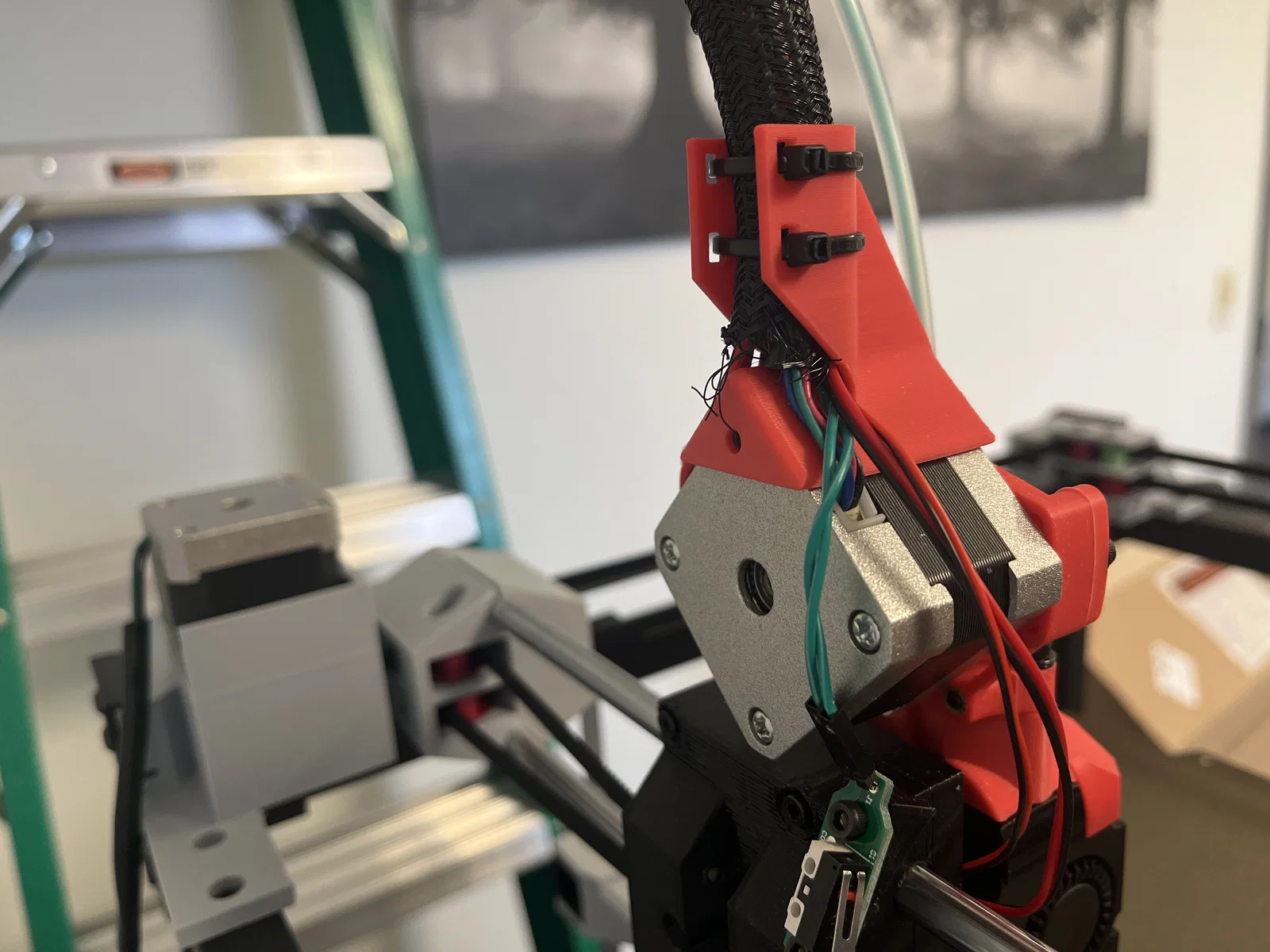

Giá đỡ cố định cáp cho máy đùn Sherpa Heavy hoặc Extra Heavy

Mình mới lắp đặt bộ đùn Sherpa “Extra” Heavy cho chiếc máy in của mình, nhưng lại cần một cách để giữ cho dây cáp gọn gàng và giảm bớt áp lực lên dây.

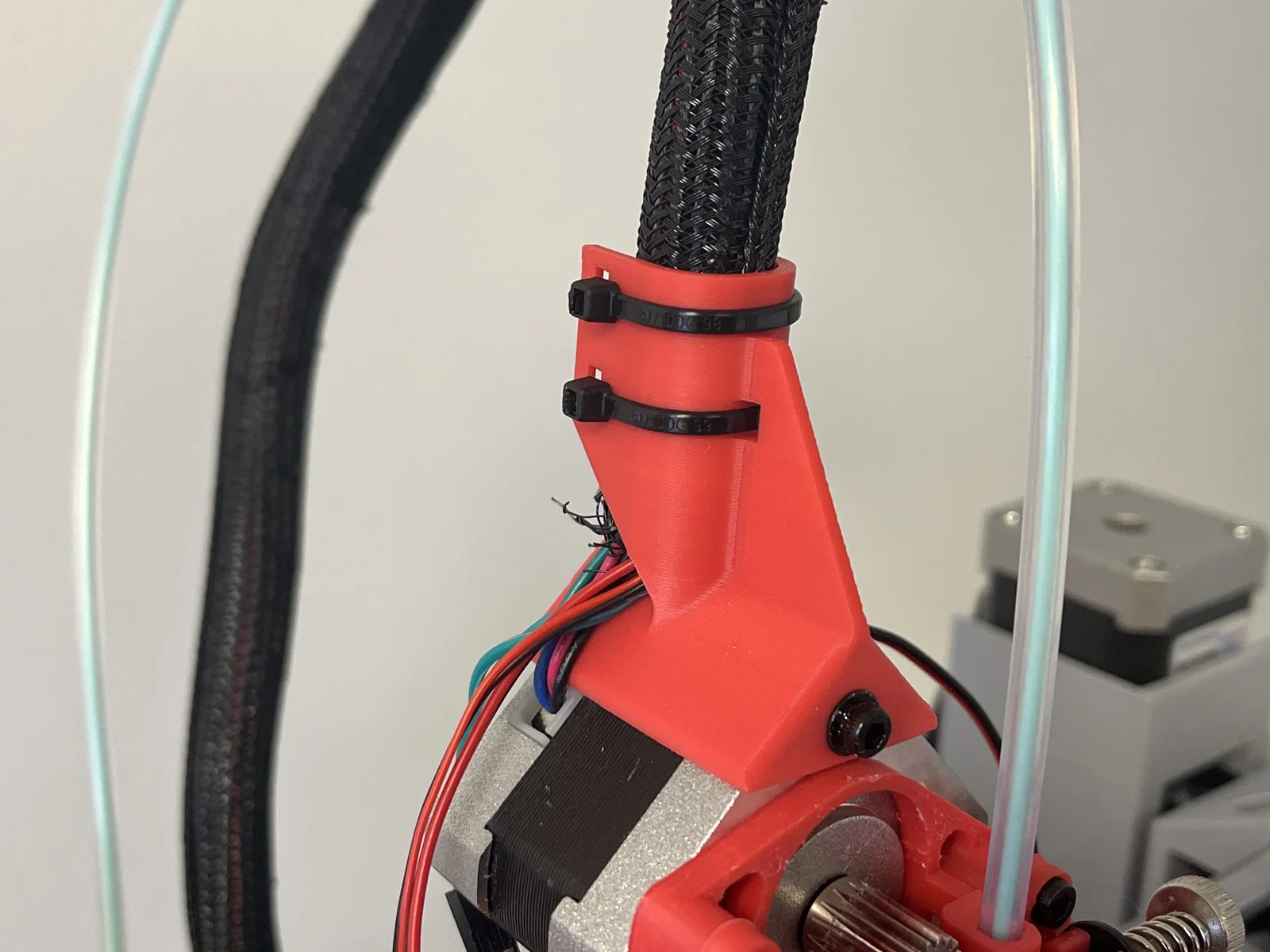

Mô hình này giải quyết được cả hai vấn đề đó. Nó được gắn vào động cơ bước bằng một hoặc hai ốc M3, và dùng hai dây rút để cố định cáp.

Mình cũng đã tạo một bản sửa đổi phần vỏ phía sau nếu bạn gặp phải vấn đề về khoảng cách bạc đạn trục giống như mình.

Thông số:

Nếu cần, bạn chỉ có một thông số duy nhất để chỉnh sửa. Chỉ cần nhập chiều cao của động cơ bước bạn đang dùng là được.

In ấn:

Mô hình này có thể in ở hướng mặc định mà không cần support.

Hãy thêm brim để giúp bám dính bàn in tốt hơn, và kể cả khi in bằng nhựa ABS, bạn cũng nên bật quạt cho các phần overhang và bridge (nếu không phần trên sẽ dễ bị võng).
