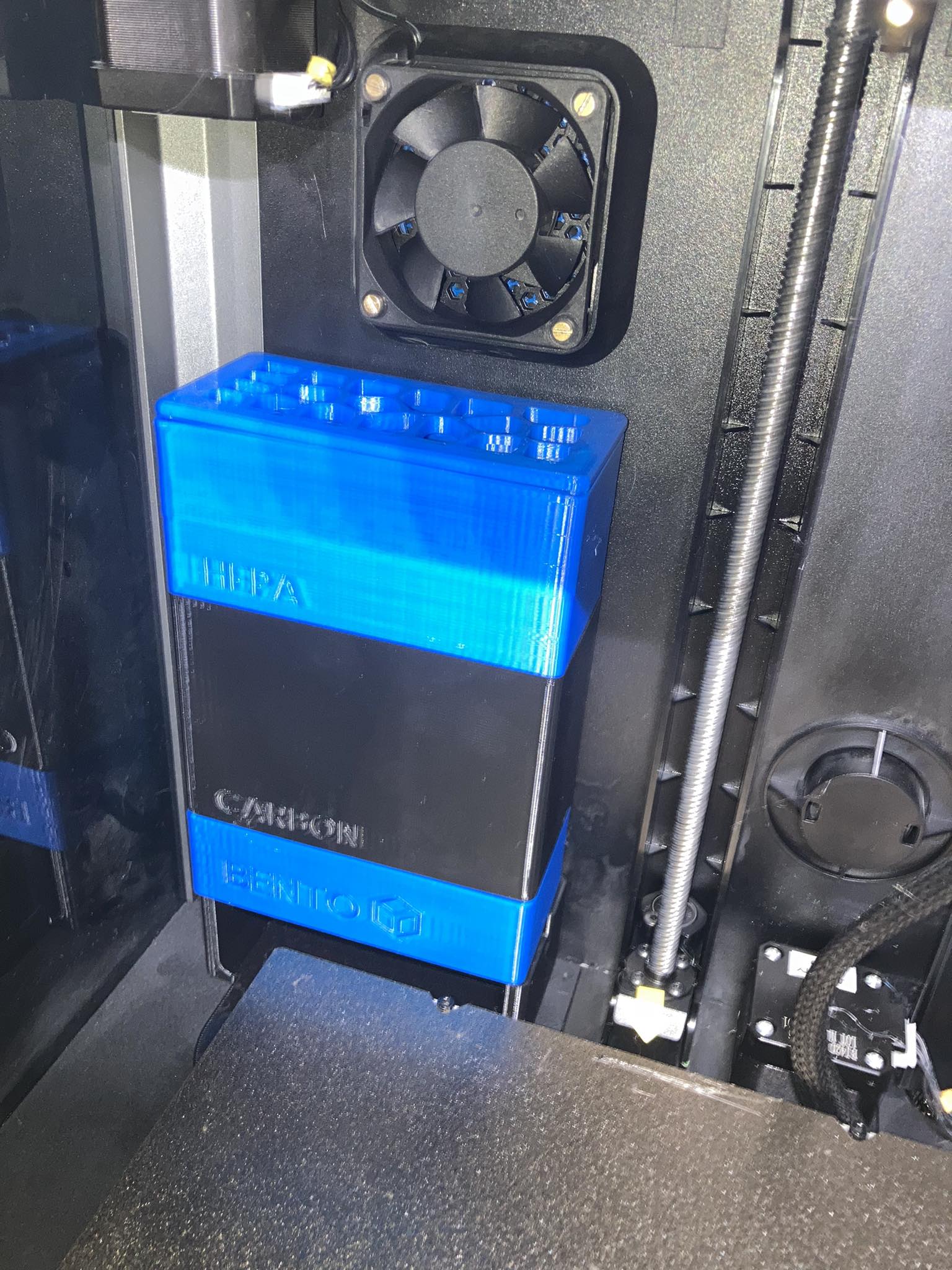

Ống dẫn gió Bento Box v2 cho Creality K1 | K1C

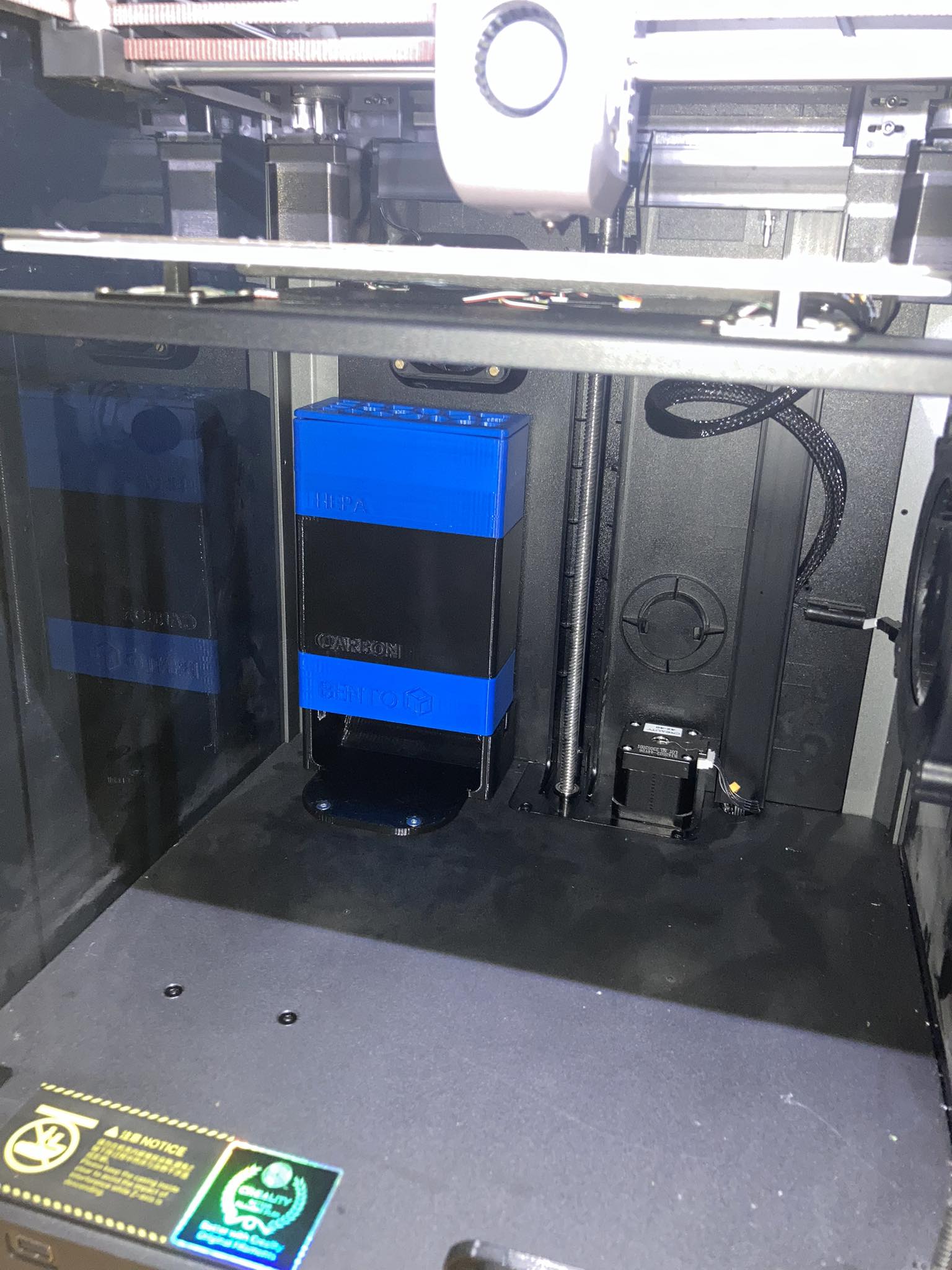

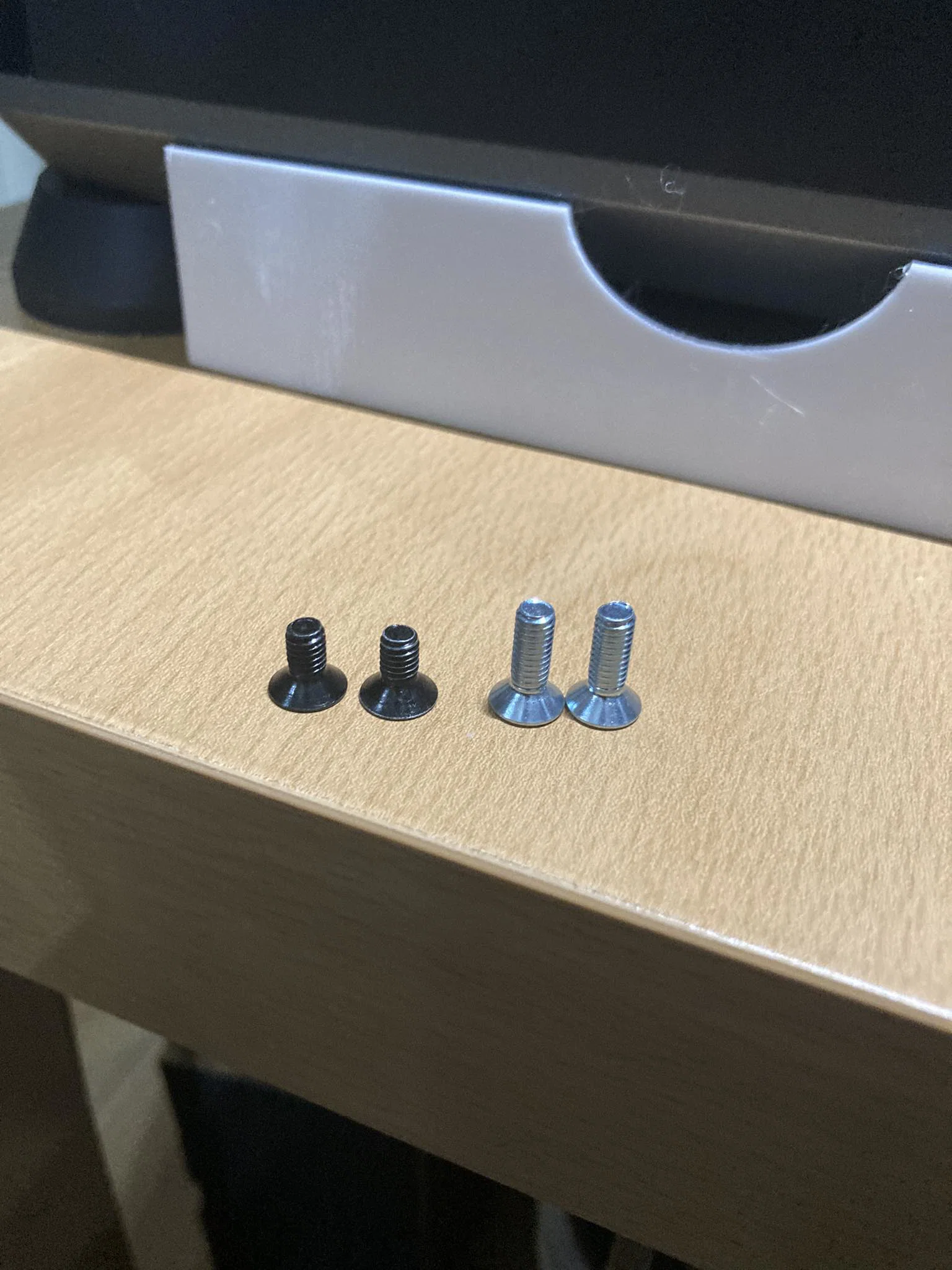

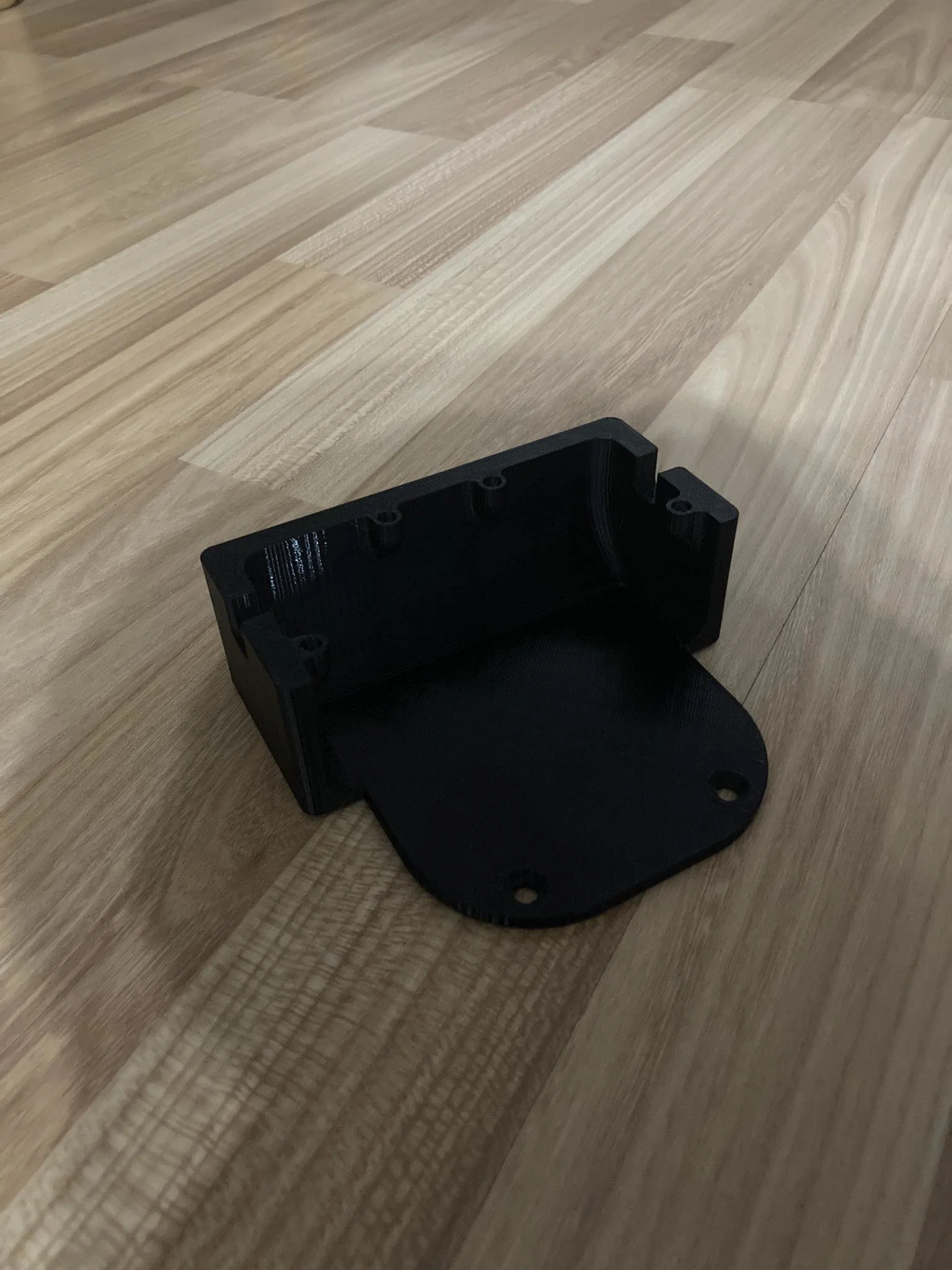

Dành cho các bạn đang sử dụng dòng máy K1, mình đã thiết kế riêng một ống dẫn gió (fan duct) phù hợp với cấu trúc thực tế của dòng máy này. Bộ phận này sẽ gắn vào khung dưới của máy in, bạn chỉ cần thay ốc nguyên bản bằng loại ốc dài hơn (M4x8 hoặc M4x12) để lắp vừa linh kiện này.

Nơi mua linh kiện: Vì các đường dẫn (link) thường bị cũ theo thời gian, các bạn vui lòng xem lại bài viết gốc nhé. Ở đó có sẵn link mua Quạt 4020, Lọc HEPA và Nam châm.

CÁCH ĐI DÂY ĐIỆN:

Nếu bạn đã mua quạt từ link Aliexpress ở trên thì đầu nối thường sẽ đúng chuẩn rồi.

Hãy đấu nối các quạt song song với nhau và luồn dây qua ống dẫn như hình dưới đây:

Sau đó, cắm dây quạt vào cổng PA0. Vui lòng tham khảo link sơ đồ chân bo mạch chủ này để cắm cho chính xác: https://github.com/CrealityOfficial/K1_Series_Annex/blob/main/pin%20out/motherboard-pinout.JPEG

Sau khi đã đấu nối xong, bạn cần thêm đoạn mã này vào file printer.cfg:

[output_pin bento]
pin: PA0
pwm: True
cycle_time: 0.0100
hardware_pwm: false
value: 0.00
scale: 255
shutdown_value: 0.0

Vậy là bạn đã có thể điều khiển Bento Box từ giao diện Mansail/Fluidd rồi!

Đối với người dùng OrcaSlicer, dưới đây là thiết lập vật liệu để tự động bật/tắt Bento Box khi in!
