Hệ thống Buffer và Drybox cho MMU - The Shark (V6)

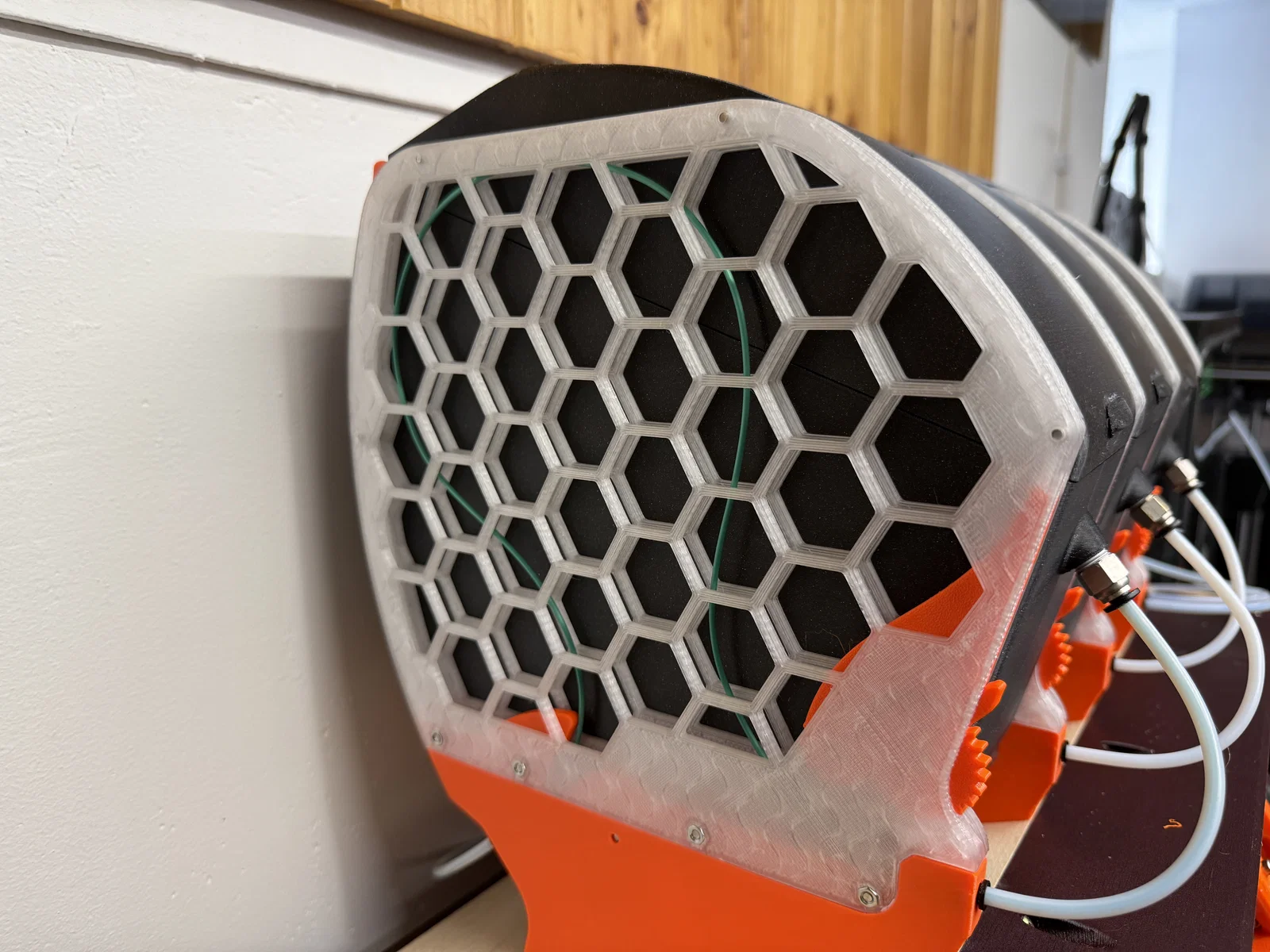

Hệ thống hộp sấy và buffer sợi nhựa The Shark đã trải qua rất nhiều phiên bản, và cuối cùng thì mình có thể nói là nó đã “hoàn thiện”. Tên gọi này bắt nguồn từ bộ dẫn sợi nhựa hình vây cá mập, giúp việc nạp sợi nhựa trở nên cực kỳ dễ dàng.

Các nguyên tắc thiết kế chính bao gồm:

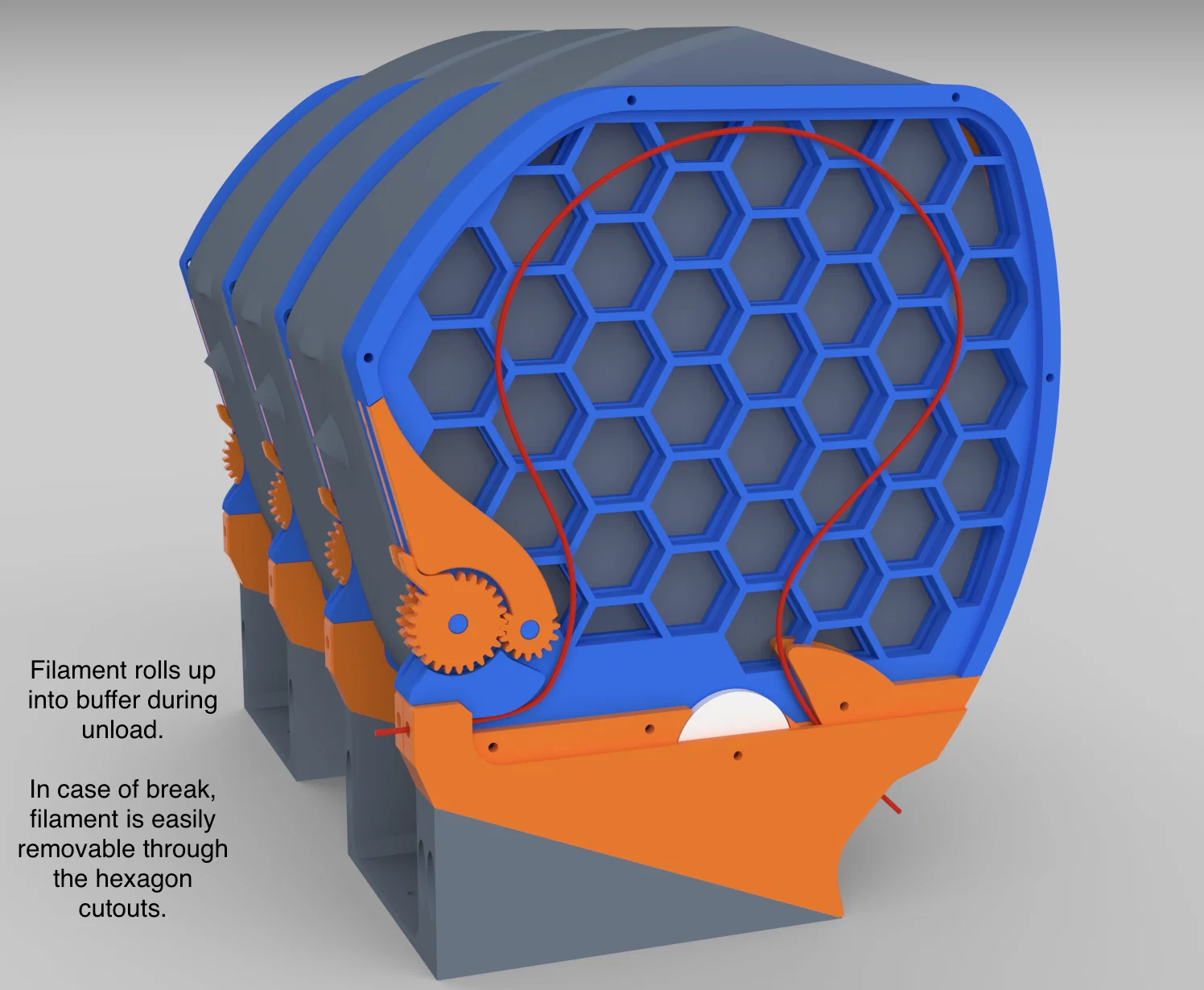

• Đường dẫn sợi nhựa phải thật thông thoáng, giảm thiểu tối đa các khúc cua và độ dài.
• Phải thật dễ dàng để nạp sợi nhựa.

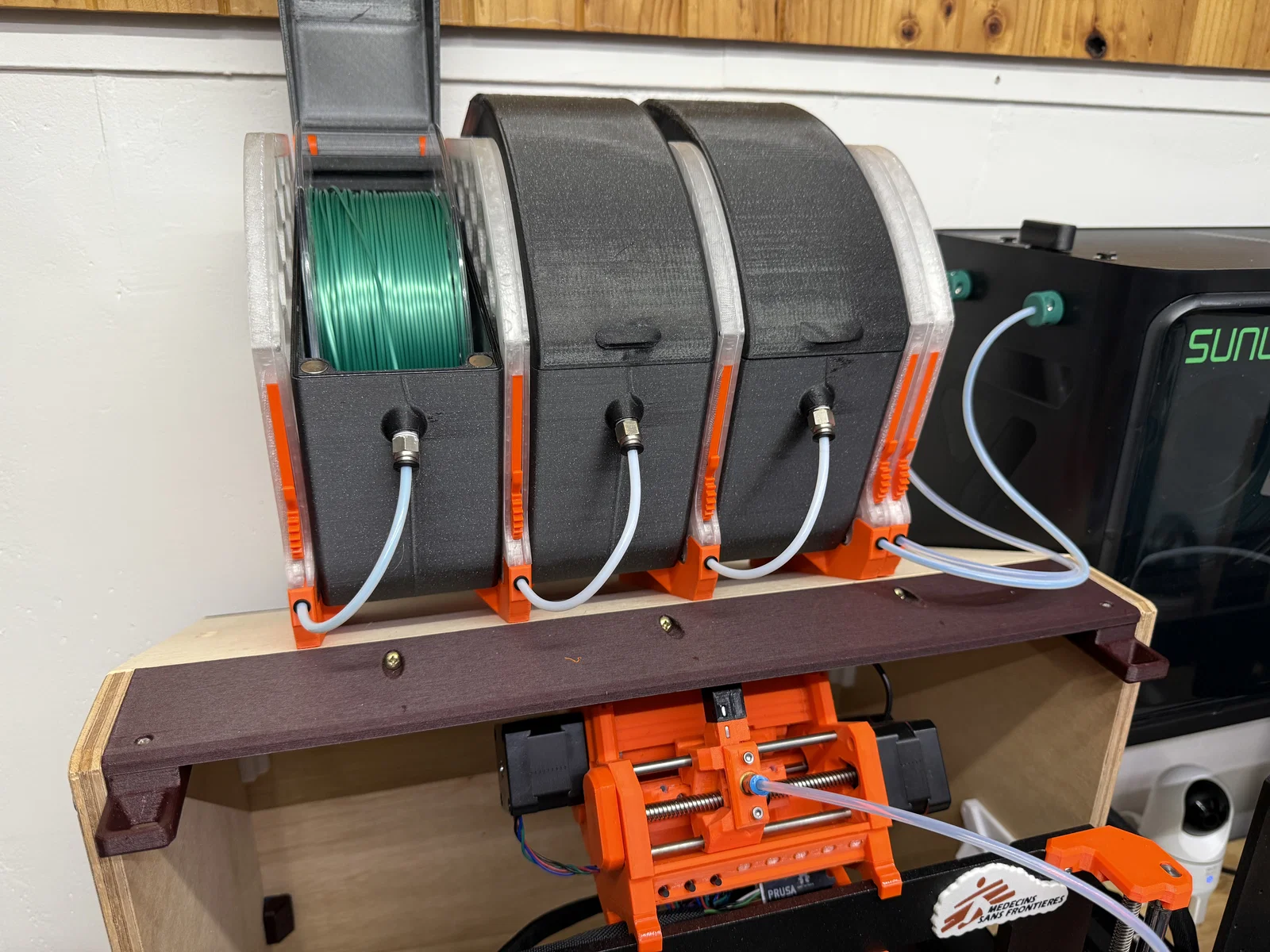

• Có thể gắn phía trên máy in, ngay trên nóc của khung bao máy (enclosure) nhỏ gọn.
• Thiết kế theo dạng module.

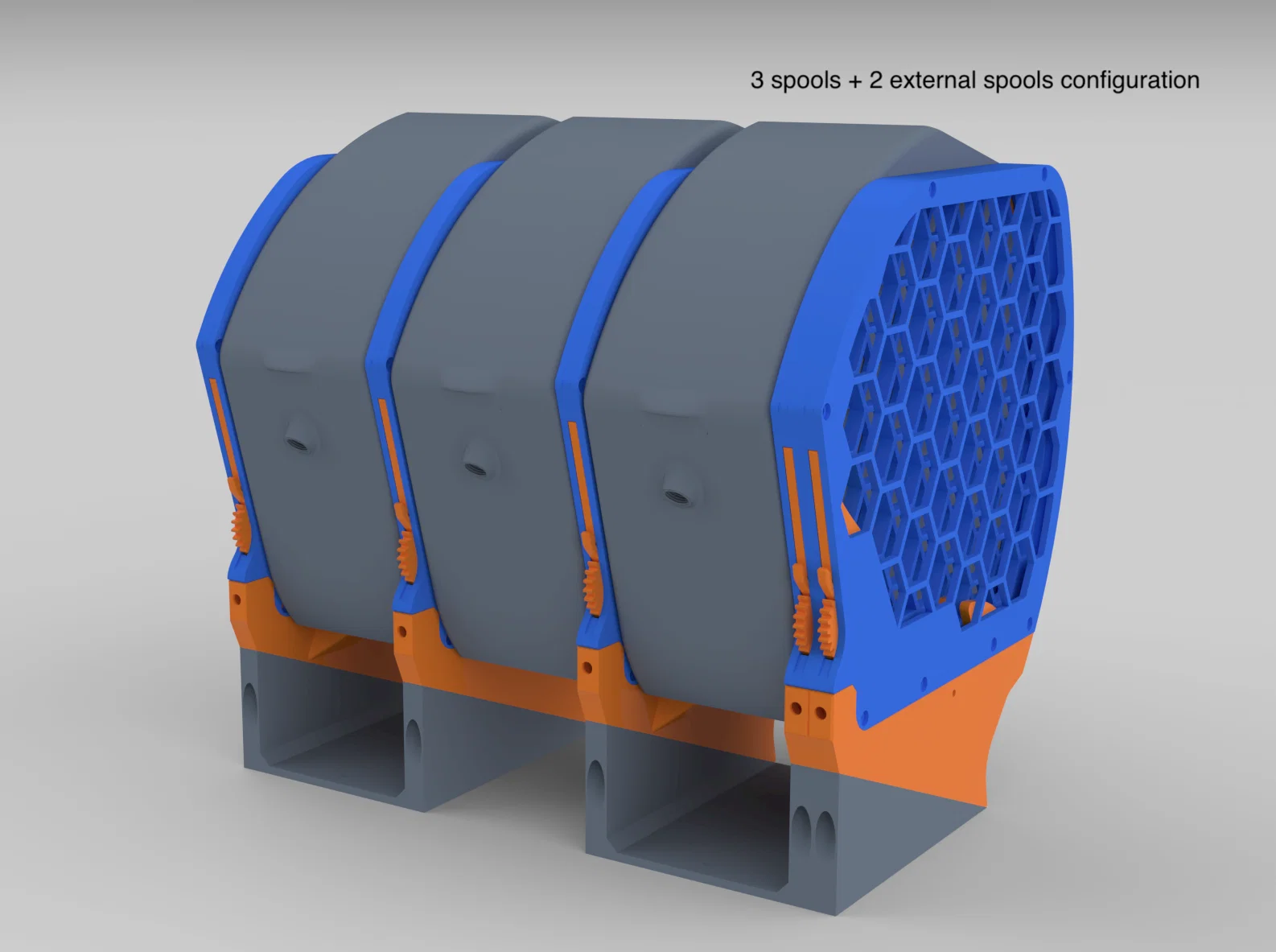

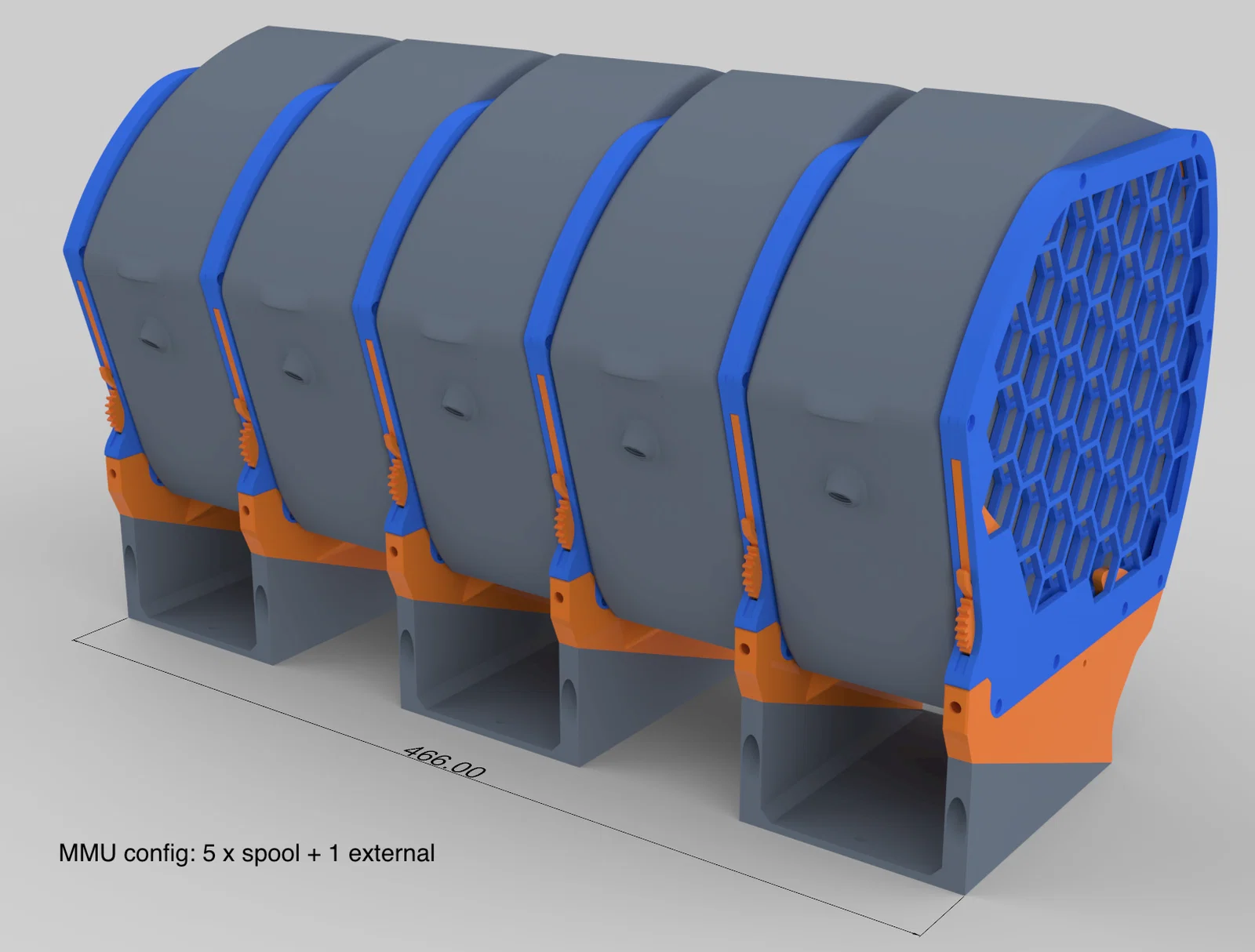

The Shark được thiết kế để tiết kiệm diện tích tối đa, nhờ đó bạn có thể xếp chồng nó ngay trên máy in. Với cấu hình 5x1 cho 5 cuộn MMU, bề ngang cũng chỉ vỏn vẹn 456mm. Mình thường dùng cấu hình 3 x 2, trong đó đường vào 1 và 2 lấy từ máy sấy sợi nhựa, còn 3, 4 và 5 dùng từ các hộp dry box.

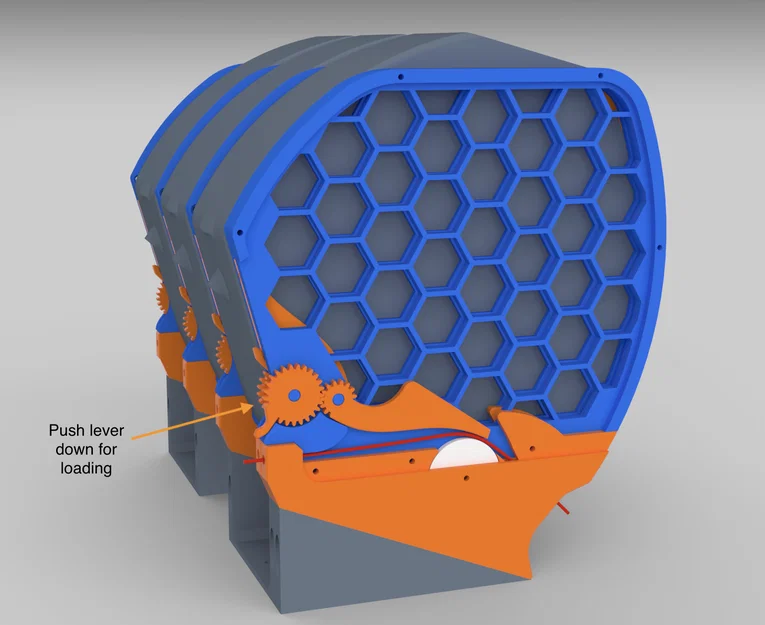

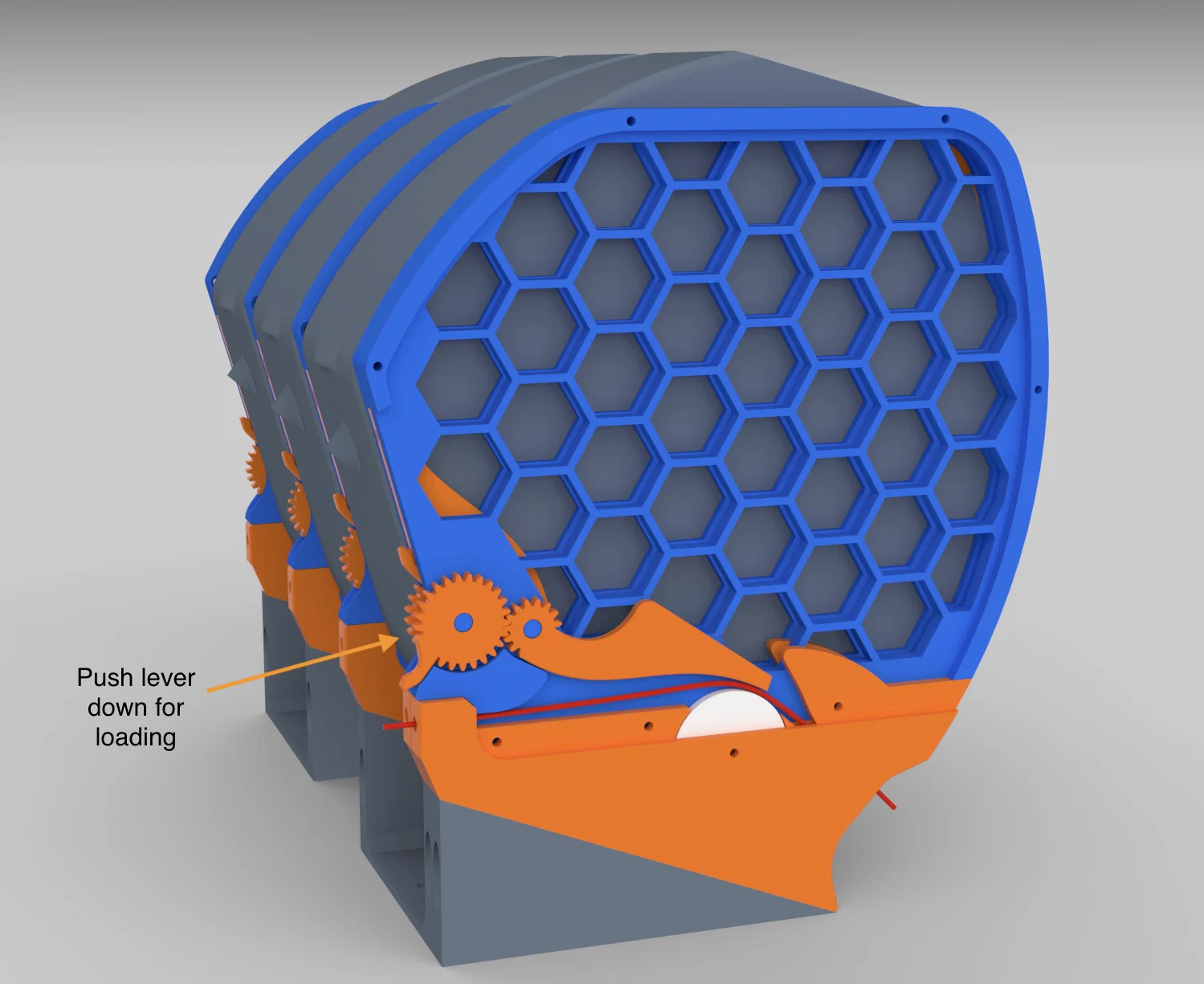

Hệ thống có cần gạt giúp việc nạp sợi cực kỳ đơn giản. Bạn chỉ cần nhấn cần gạt xuống rồi đút sợi nhựa vào, không cần phải tháo bất kỳ buffer nào ra cả.

Bộ đế chính được thiết kế để đặt trên khung máy của mình với góc nghiêng 22º, vì vậy mình đã thêm các bộ chuyển đổi (adaptor) để bạn có thể bắt vít hoặc cố định hệ thống lên bề mặt bất kỳ.

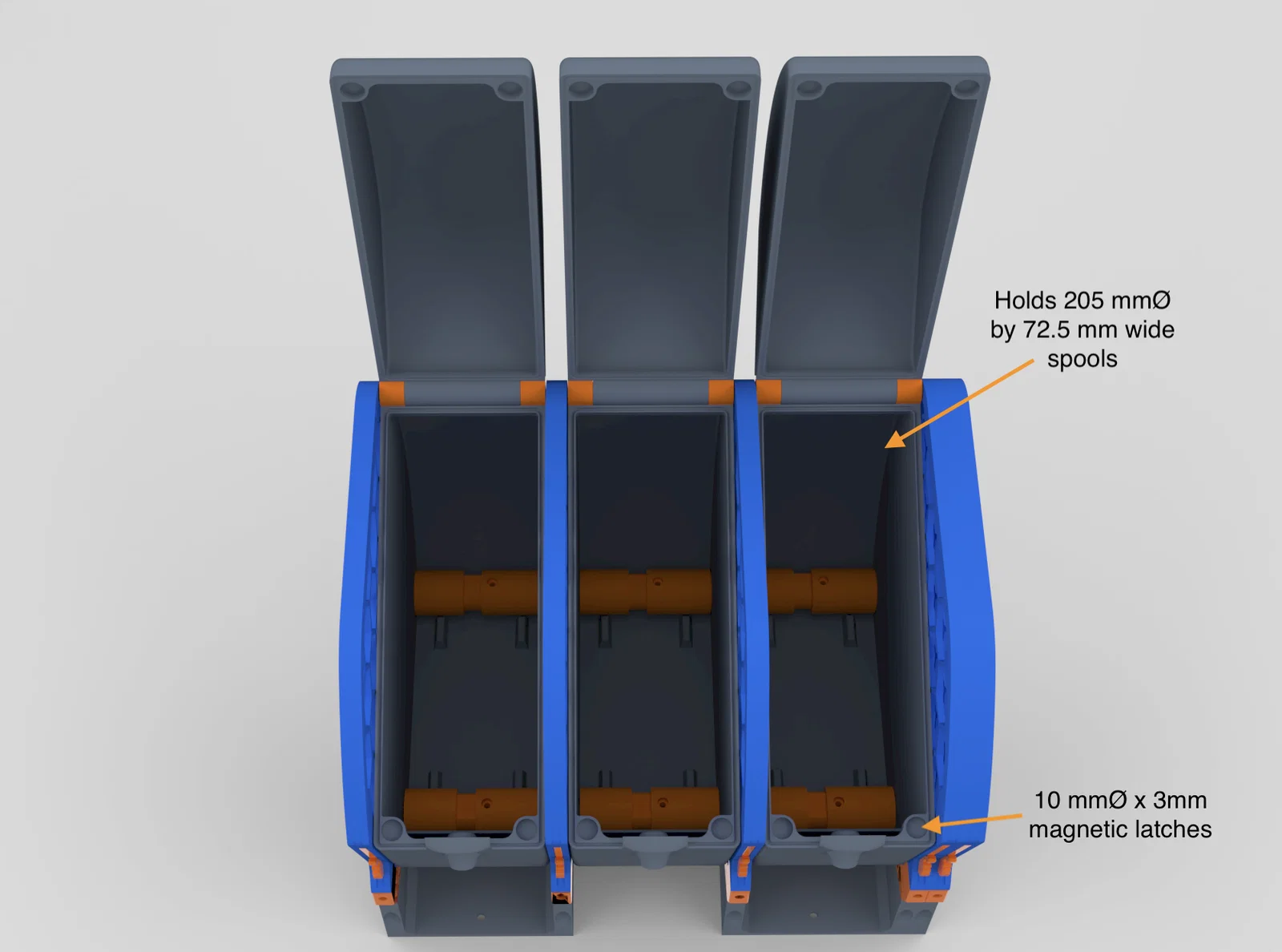

Các hộp dry box có thể được làm kín bằng sợi nhựa TPU 1.75mm. Mỗi hộp chứa vừa vặn cuộn nhựa kích thước 205 x 72.5mm.

Có ba biến thể cho bạn lựa chọn. Biến thể khuyên dùng cho hầu hết mọi người là loại sử dụng chốt 3mm và bạc đạn từ buffer của Prusa, cùng với bu-lông M3 và đai ốc vuông (có ký hiệu M3 bolts trong tên file). Hầu hết các linh kiện đều rất phổ biến trong hệ sinh thái của Prusa. Các biến thể còn lại sử dụng chốt 3mm và bạc đạn Prusa kèm bu-lông M4, hoặc sử dụng chốt 5mm với bạc đạn 10x5x4mm và bu-lông M4.

Mỗi bộ tấm vỏ (panel) cần có:

• 8 x ốc M3 đầu thấp 8mm
• 4 x tán đồng (brass insert) M3 dày 3mm (tuy nhiên có tùy chọn tấm vỏ dùng đai ốc M3 hoặc bắt vít trực tiếp vào nhựa).

Mỗi bộ đế cần:

• 2 x tán M4 và 2 x bu-lông M4 đầu thấp, hoặc 2 x đai ốc vuông M3 của Prusa và 2 x bu-lông M3 12mm.
• Ốc vít hoặc băng dính để cố định bộ chuyển đổi lên bề mặt.
• 2 x đầu nối PTFE từ buffer Prusa.
• Chốt 3mm và bạc đạn từ buffer Prusa (hoặc bạc đạn 10x5x4mm).

Bộ giữ cuộn nhựa (spool holder) cần:

• Cặp bu-lông và đai ốc M3 x 20mm (Lưu ý: LarGriff đã phát triển vài loại kẹp có thể thay thế cho bu-lông và đai ốc này. Hãy xem thêm phần bình luận và mục Makes).
• Cặp bu-lông M3 x 12.
• 4 x nam châm 10mmx3mm.
• 1 x đầu nối PTFE M10.
• Một đoạn ống PTFE.
• 4 x bạc đạn 608.

In phần nắp hơi khó một chút vì có góc overhang khá dốc. Mình khuyên bạn nên dùng hỗ trợ (support) cho vài lớp đầu và in chậm lại. Có lẽ mình sẽ thiết kế lại phần nắp này trong tương lai để giảm bớt độ dốc đó.

Cập nhật: 29/12/24 - Đã sửa lỗi phần giữ cuộn nhựa.

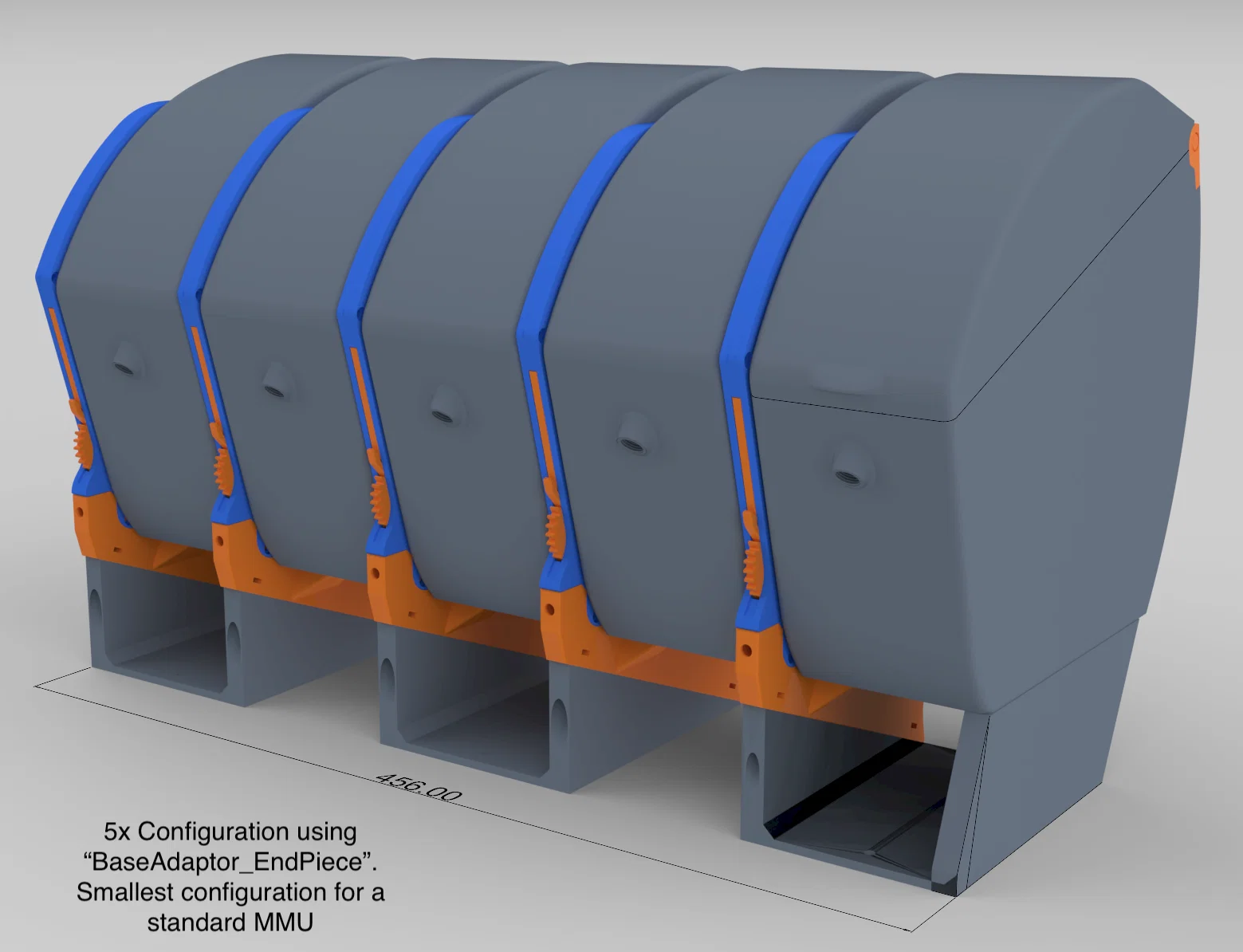

Cập nhật: 02/01/25 - Đã thêm Adaptor_Endpiece để không cần dùng đến buffer thứ sáu.

Cập nhật: 21/01/25 - Đã cập nhật danh sách linh kiện (BOM).
