ZX Spectrum - Vỏ bọc USB hình ZX Microdrive

Hãy thả tim ❤ nếu bạn thích dự án này nhé!

Tại sao lại là thiết kế này?

Vì nó được làm riêng cho loại USB thẻ tín dụng cực rẻ, thường dùng làm quà tặng nên chắc hẳn là bạn đang có sẵn vài cái ở nhà rồi!

Loại này tốc độ hơi chậm, nhưng lại cực kỳ hợp để chép các tệp nhỏ 10-100 kB cho trình giả lập máy tính 8-bit hoặc máy chơi game The Spectrum. Việc chép cả kho tàng phần mềm ZX Spectrum mà bạn sưu tầm được có thể mất chút thời gian, nhưng khi tải từng game riêng lẻ thì nhanh trong chớp mắt.

USB loại này thường có dung lượng từ 8-32GB, mà cả bộ sưu tập game ZX Spectrum (kể cả ảnh bìa băng cassette) cũng khó mà vượt quá 2-3GB.

USB Stick

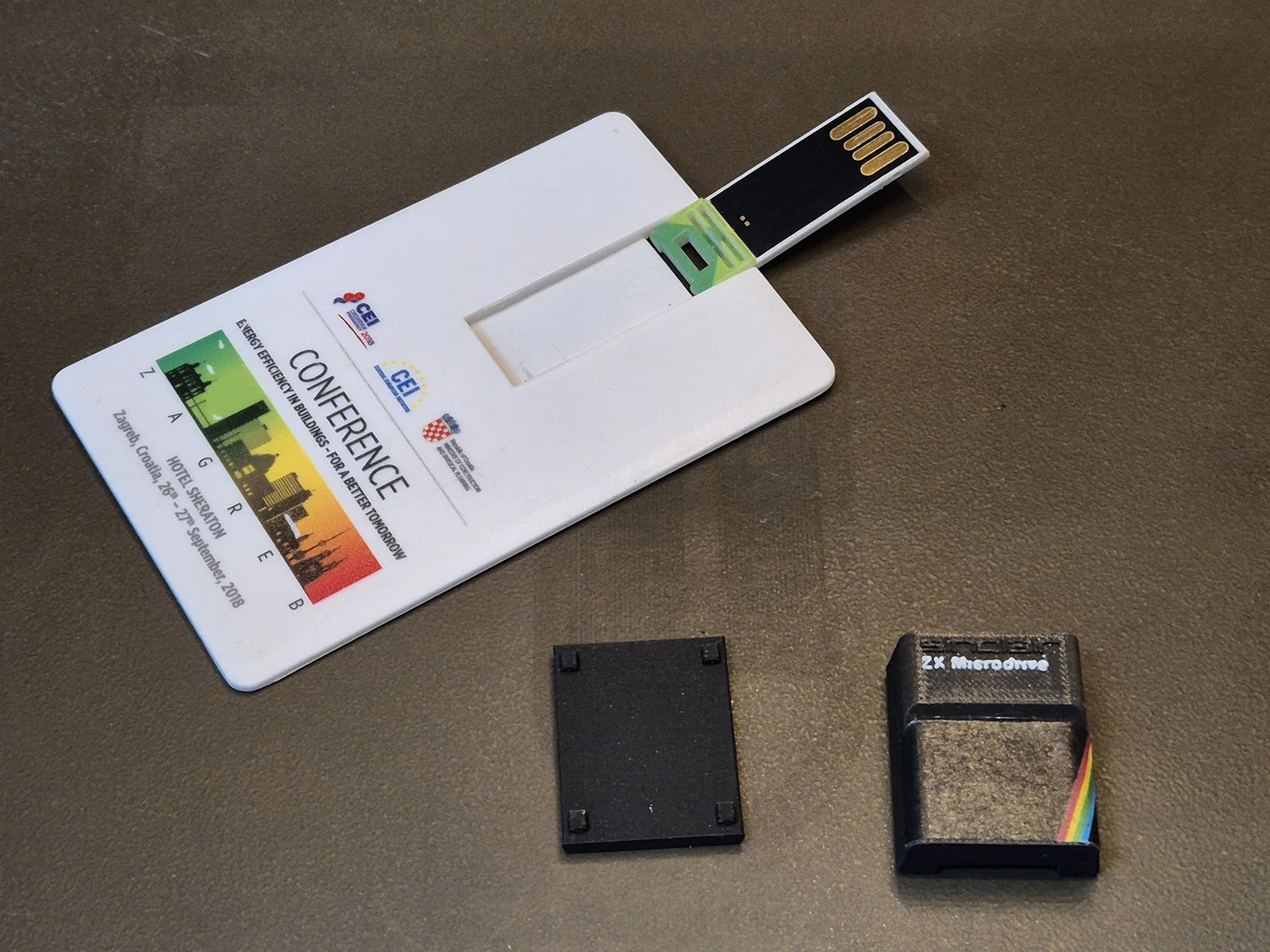

Bạn có thể dùng hầu hết các loại USB thẻ nhựa, vì chúng có kiểu dáng giống hệt nhau. Chỉ cần gập phần đầu USB ra ngoài rồi lắp vào vỏ là xong.

Có rất nhiều loại này trên AliExpress, bạn nhớ mua loại vỏ nhựa nhé, loại vỏ kim loại có vẻ không vừa đâu.

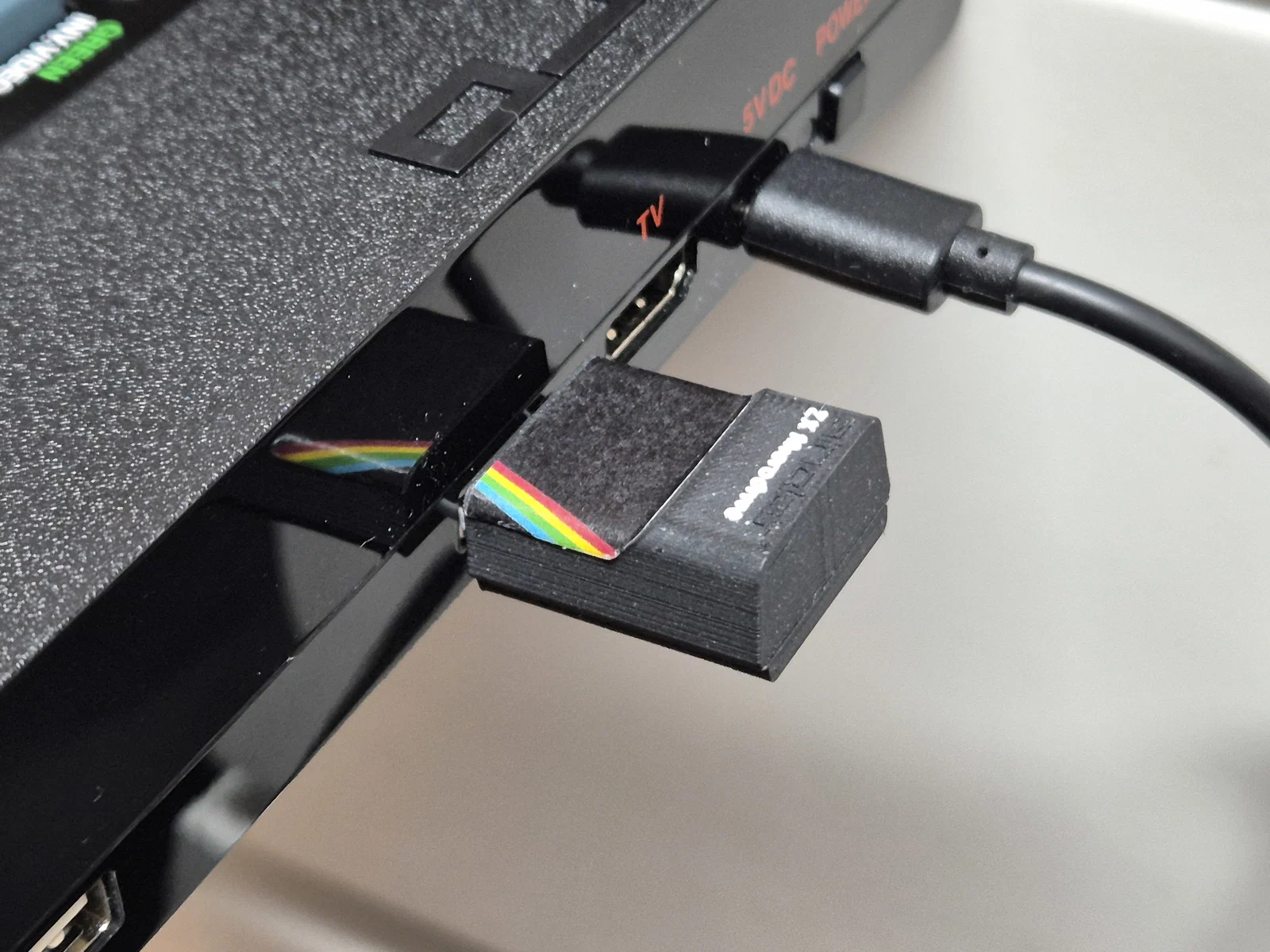

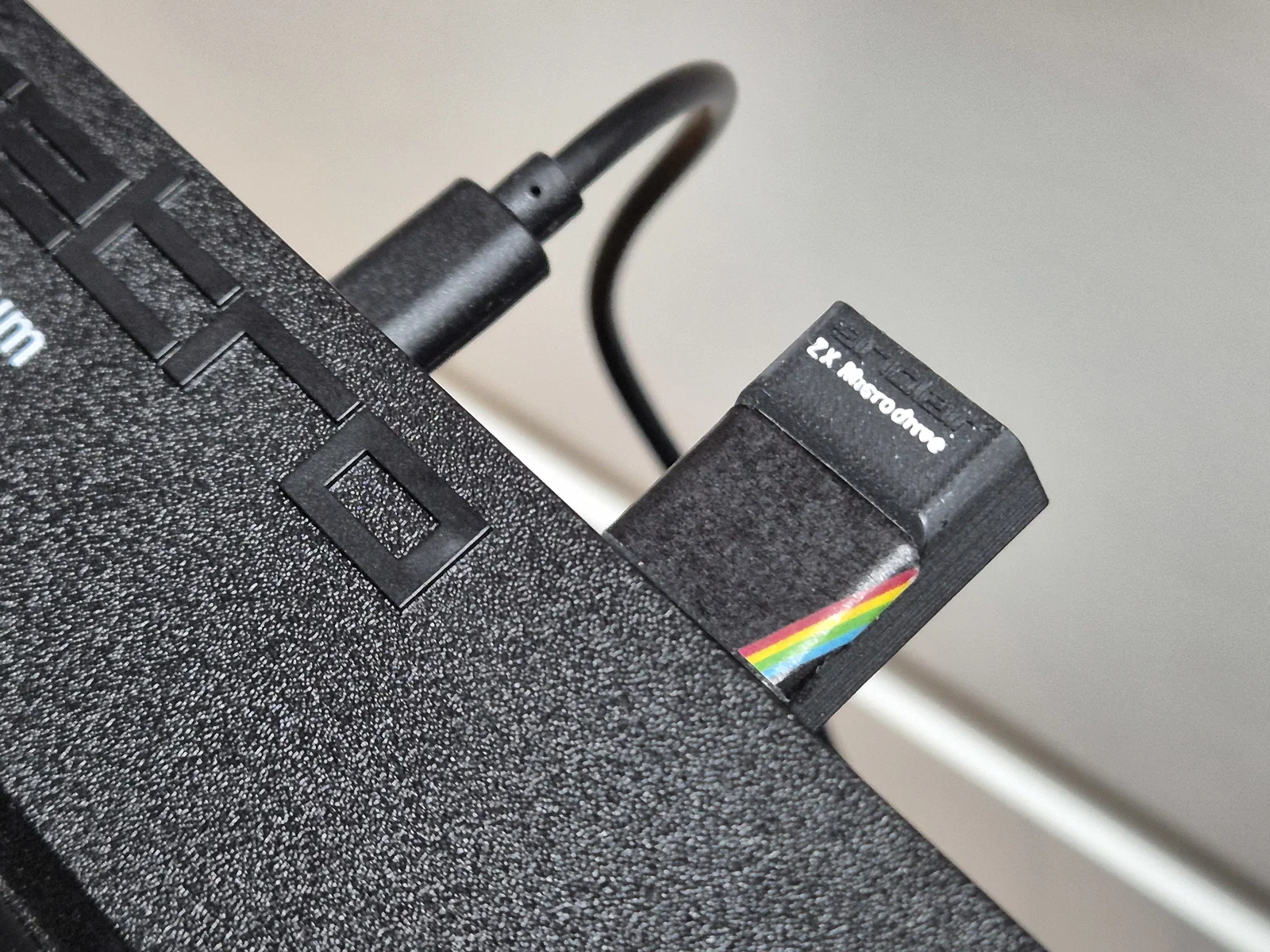

Nếu bạn định dùng cho Retro Games The Spectrum, hãy dùng USB tối đa 32GB vì máy không hỗ trợ phân vùng lớn hơn. Khi mua, hãy nhớ rằng USB 32GB thường nhanh hơn gấp 2-5 lần so với loại 8GB mà giá thì chênh lệch không đáng kể. Dùng loại nhanh hơn sẽ giúp bạn tiết kiệm thời gian chép game từ máy tính vào USB.

In ấn

Để có kết quả tốt nhất, mình khuyên dùng đầu in 0.25mm với thiết lập chi tiết cao, hoặc dùng máy in resin.

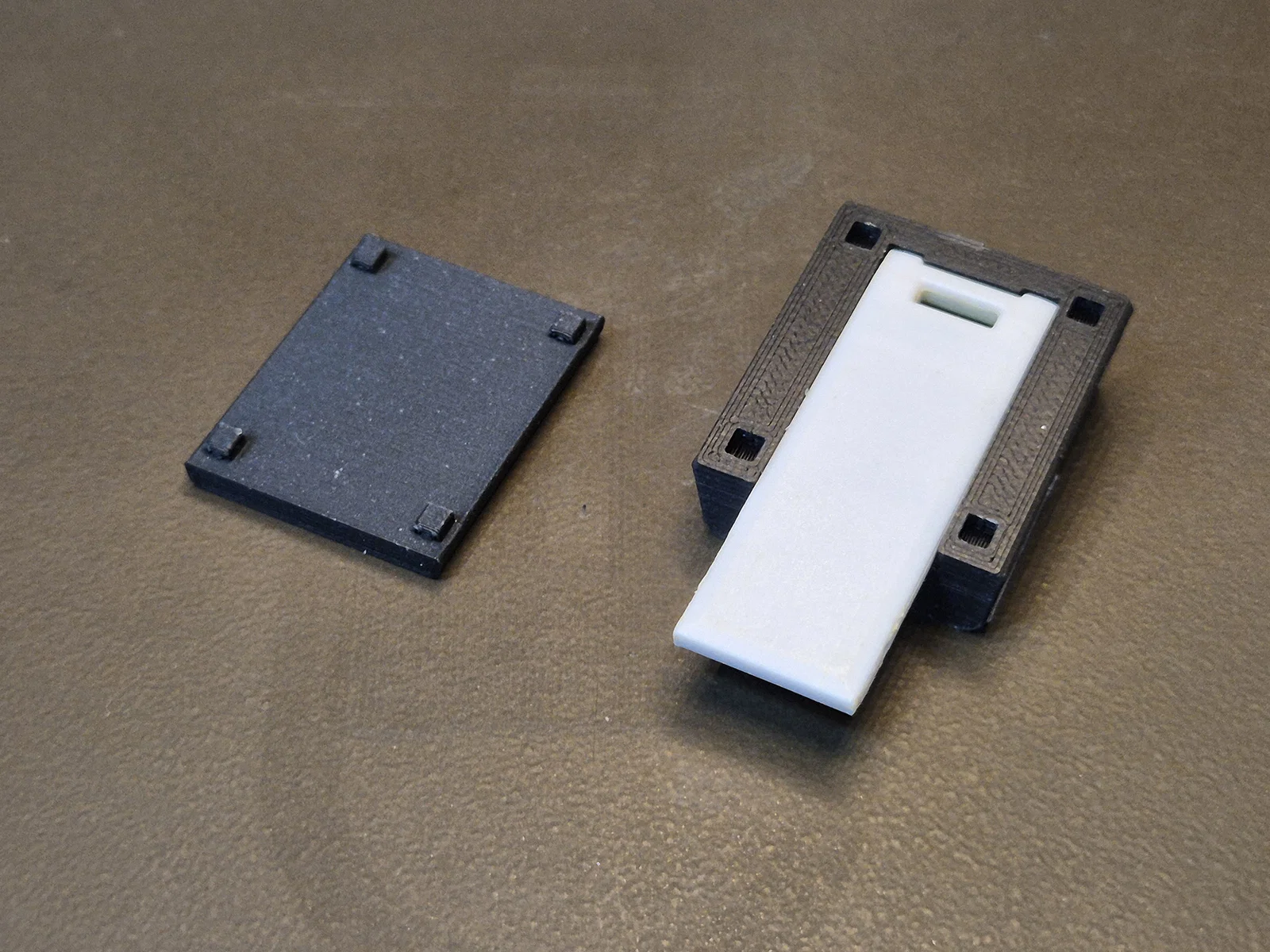

Phần trên và dưới được thiết kế để khớp với nhau, nhưng bạn có thể thêm một giọt keo nhỏ để chắc chắn hơn.

Chuẩn bị và tùy chỉnh cho USB dày

Nếu USB của bạn hơi dày khiến phần nắp dưới không khít, bạn có thể dùng file dự án PrusaSlicer ‘bottom.3mf’ để chỉnh kích thước Z của phần thể tích âm (negative volume). Việc này sẽ làm sâu thêm khe cắm ở đáy. Nhớ mở khóa kích thước XYZ để chỉ thay đổi trục Z thôi nhé.

Lưu ý: tăng Z thêm 1mm sẽ làm khe sâu thêm 0.5mm vì nó sẽ nở ra cả hai phía.

Nếu USB có sẵn hình in, bạn có thể dùng giấy nhám 300–400 để mài đi, rồi dùng giấy nhám 800 để làm mịn lại.

Chữ ‘ZX Microdrive’

Bạn có vài lựa chọn:

a) In file top.stl với chữ nổi ‘ZX Microdrive’ rồi tự tô màu trắng nếu khéo tay.

b) Dùng phương pháp in đa vật liệu với file 3MF đính kèm, máy sẽ in thân màu đen và chữ màu trắng. Dù máy Prusa của bạn không có MMU vẫn làm được, chỉ cần thay nhựa đen/trắng khi máy yêu cầu (tổng cộng 5 lần thay).

Cầu vồng (The Rainbow)

Để thêm chi tiết, bạn có thể giải nén file ‘decals.zip’. In hình 'rainbow.png' hoặc 'rainbow-multi.png' bằng máy in phun màu rồi dán lên cho đẹp.

Nếu cần, hãy chỉnh kích thước hình trước khi in để vừa khít với vỏ.

Mẹo nhỏ: Mình in hình trên giấy thường, sau đó phủ hai lớp sơn bóng trong suốt dành cho xe hơi. Làm vậy decal sẽ mỏng, bóng và không bị lem.

(Ảnh dưới chỉ mang tính minh họa - đừng in ảnh đó! Hãy dùng file ‘rainbow-multi.png’ trong ‘decals.zip’ nhé.)

Bản vẽ 3D vs Kết quả thực tế

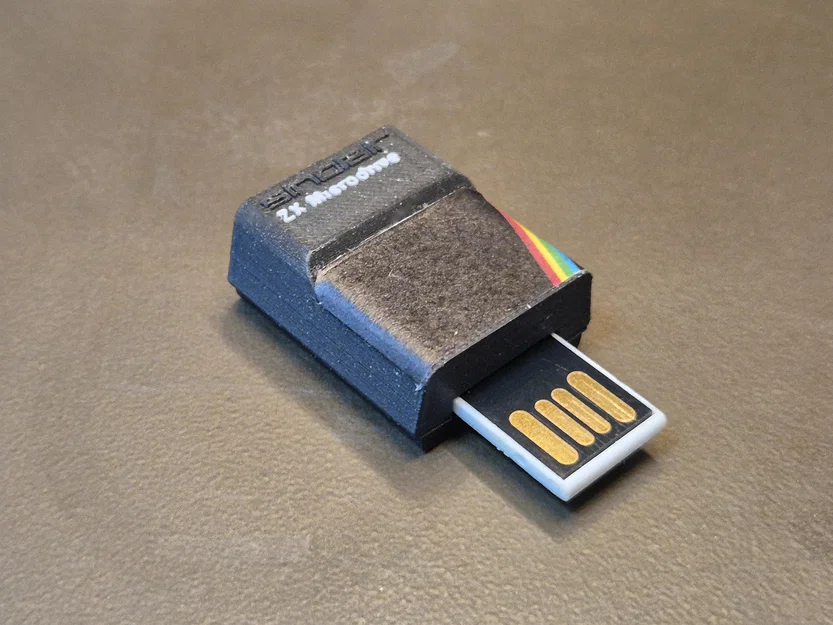

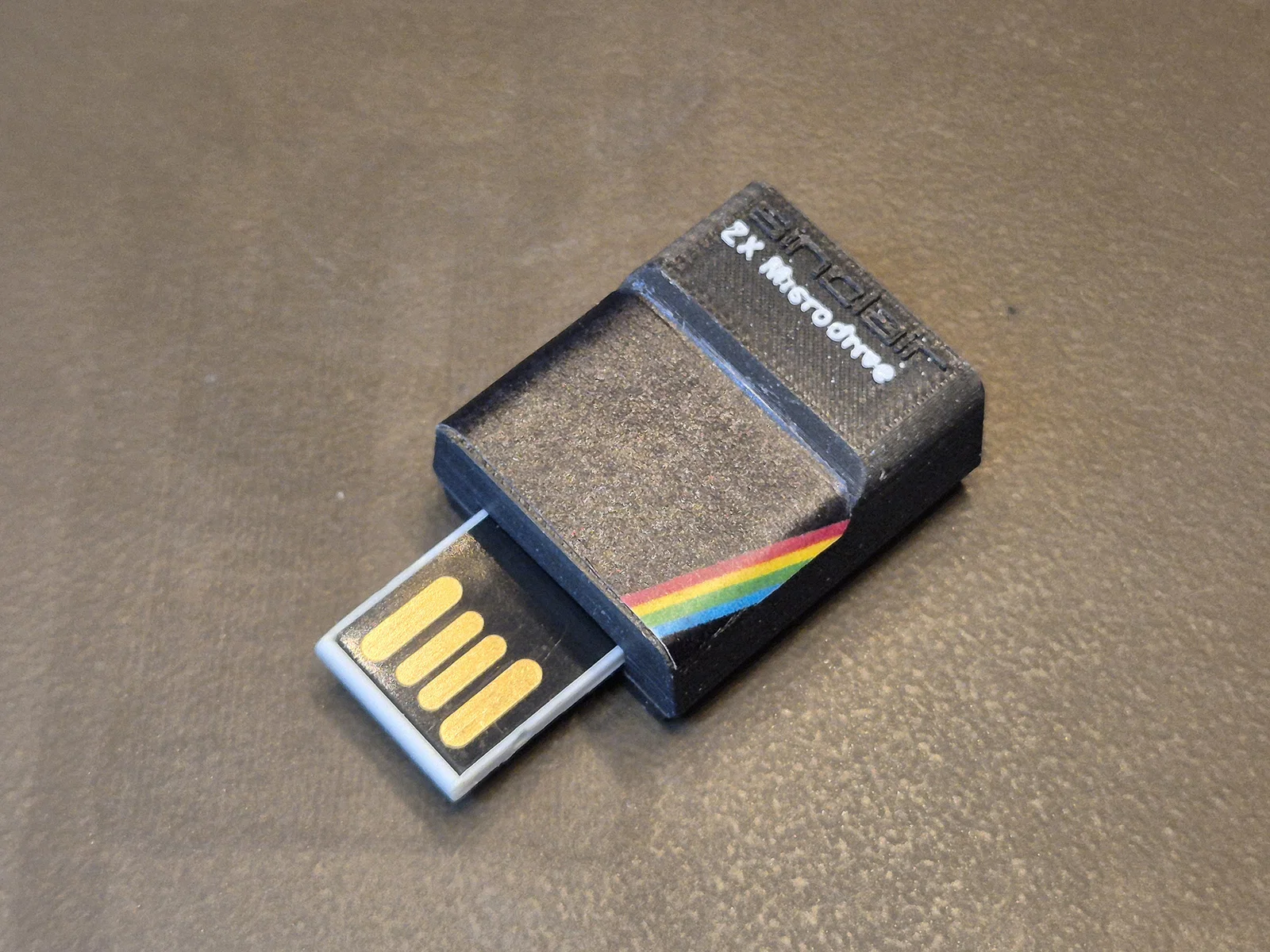

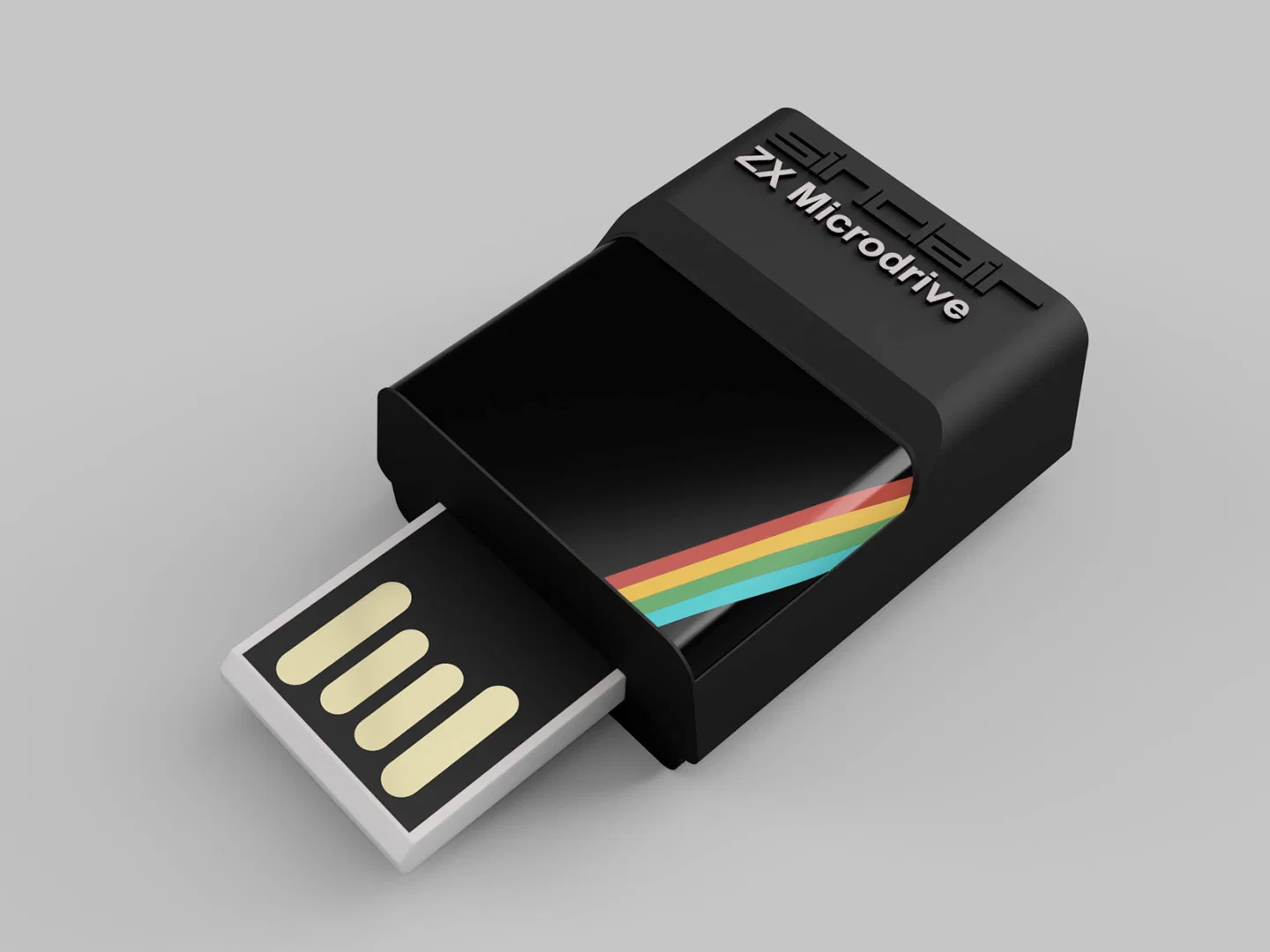

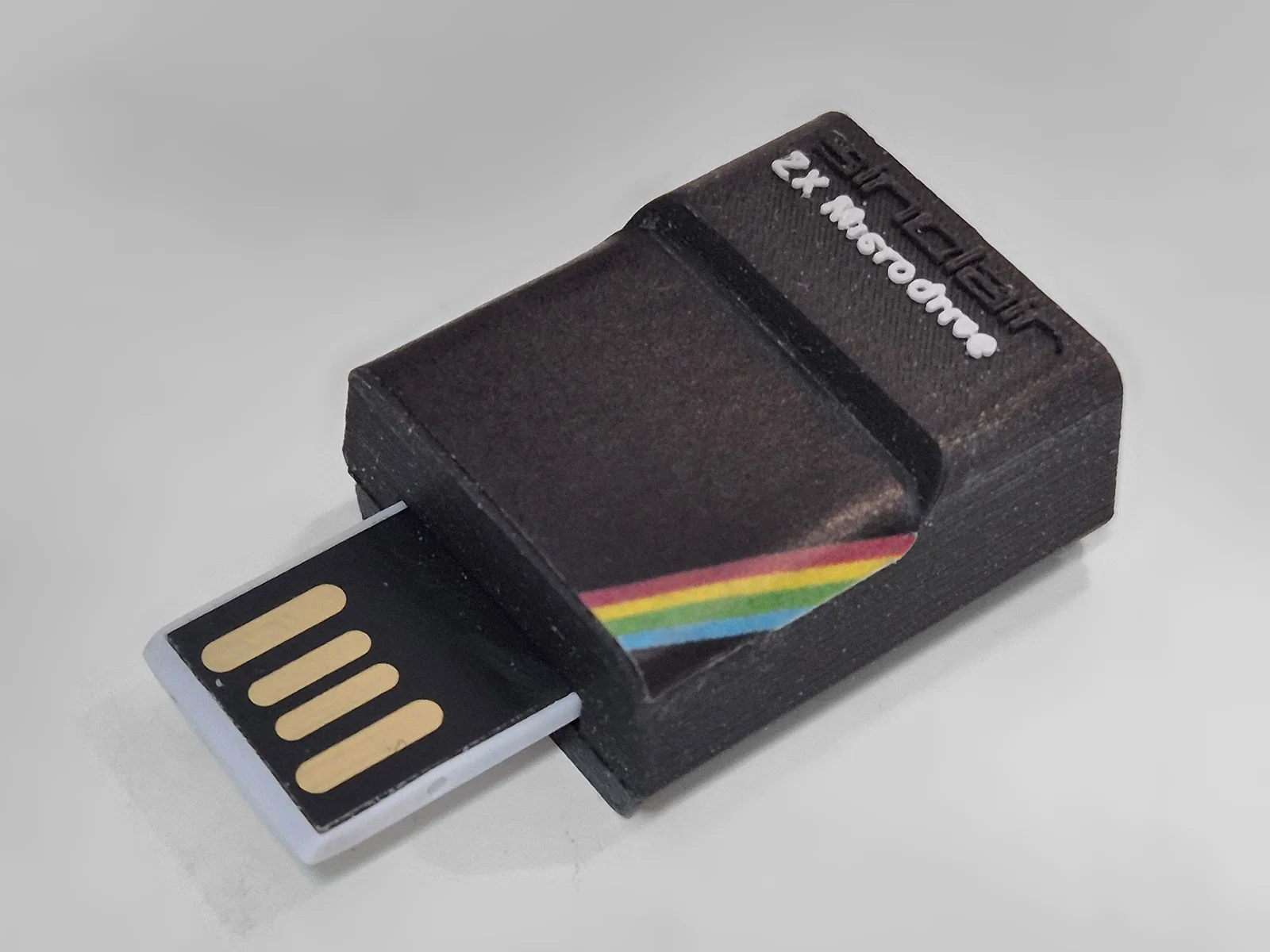

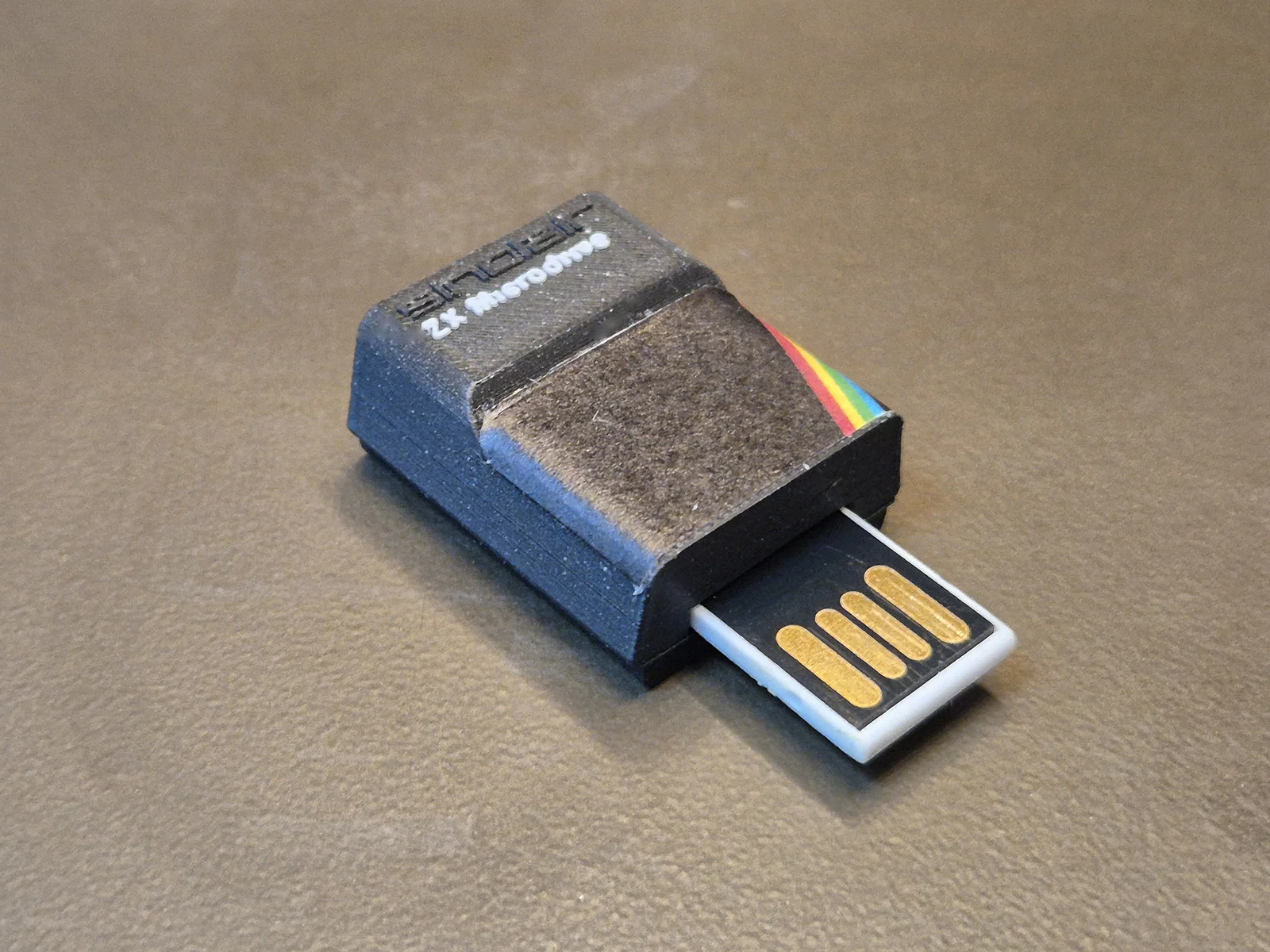

Bên trái là bản vẽ 3D, bên phải là ảnh thực tế sau khi in. 😁

Chép bộ sưu tập game vào USB

1. Định dạng USB sang FAT32. Chuột phải vào ổ USB, chọn "Format", rồi chọn "File system: FAT32". Nếu không thấy FAT32, nghĩa là USB của bạn lớn hơn 32GB. Hãy dùng cái nhỏ hơn nhé!

2. Tìm bộ sưu tập game ZX Spectrum. Thường là file nén 1-3GB (RAR hoặc ZIP), tìm trên Google là ra ngay.

3. Giải nén vào máy tính. Game thường có định dạng TZX, Z80, SNA và TAP.

4. Sắp xếp không quá 256 file mỗi thư mục. Spectrum không đọc được hơn 256 mục trong một thư mục. Nếu thư mục nào nhiều hơn, hãy chia nhỏ ra (ví dụ: A-AL và AM-AZ).

5. Tùy chọn: Sắp xếp thêm. Bạn có thể chia theo nhà phát hành hoặc thể loại tùy ý.

6. Copy vào USB.

Nếu bạn muốn dùng ROM tùy chỉnh, hãy chép chúng vào thư mục /THESPECTRUM/roms trên USB.

Nhật ký thay đổi

25-11-2024

• Chốt khớp nối phần trên và dưới được làm dài thêm 0.5mm (tổng 1.5mm).
• Thêm phần đáy tùy chỉnh để vừa với USB dày.
• Chuyển các file ảnh decal sang 'decals.zip' để tránh bị trang web tự động chuyển sang định dạng WEBP.
