Bộ lọc Qidi Plus 4 Carbon + HEPA

Cảm ơn Spooknik_160913 và Rhiz0matics_2506753 đã đóng góp cho bản remix này. Mẫu này được dựa trên thiết kế của Rhiz0Matics nhưng đã được loại bỏ khe cắm bộ lọc. Mình đã mua bộ lọc chính xác như Rhiz đề xuất nhưng khi in ra thì lại không vừa. Có lẽ lỗi không nằm ở họ, nhưng mình gặp vấn đề về lắp ráp dù đã in đúng kích thước. Mình đăng bản remix này để hỗ trợ các bạn gặp tình trạng tương tự.

Thiết kế này vẫn giữ ý tưởng của Rhiz0Matics là dùng than hoạt tính làm bộ lọc thô trước khi không khí đi qua tấm lọc HEPA.

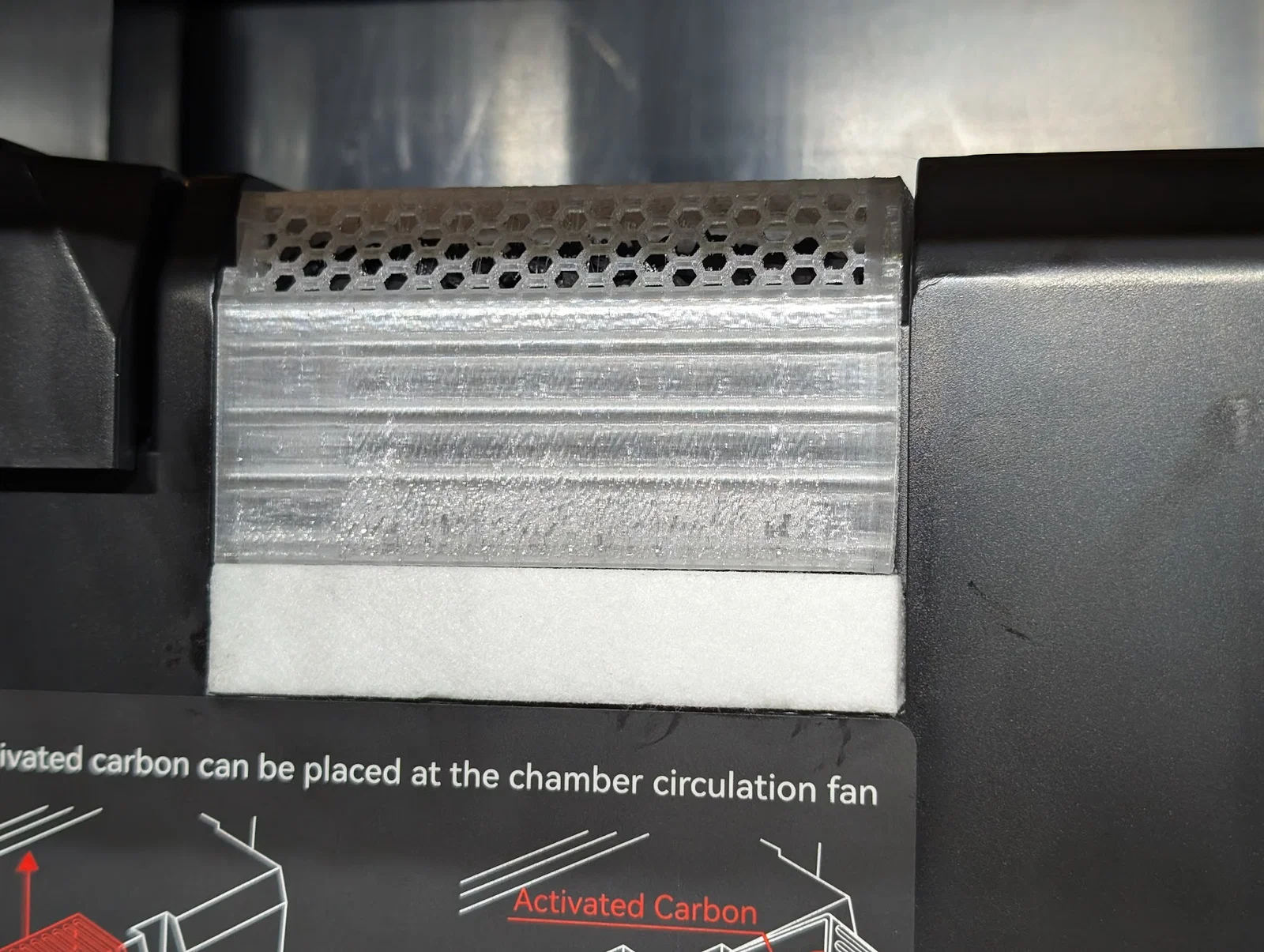

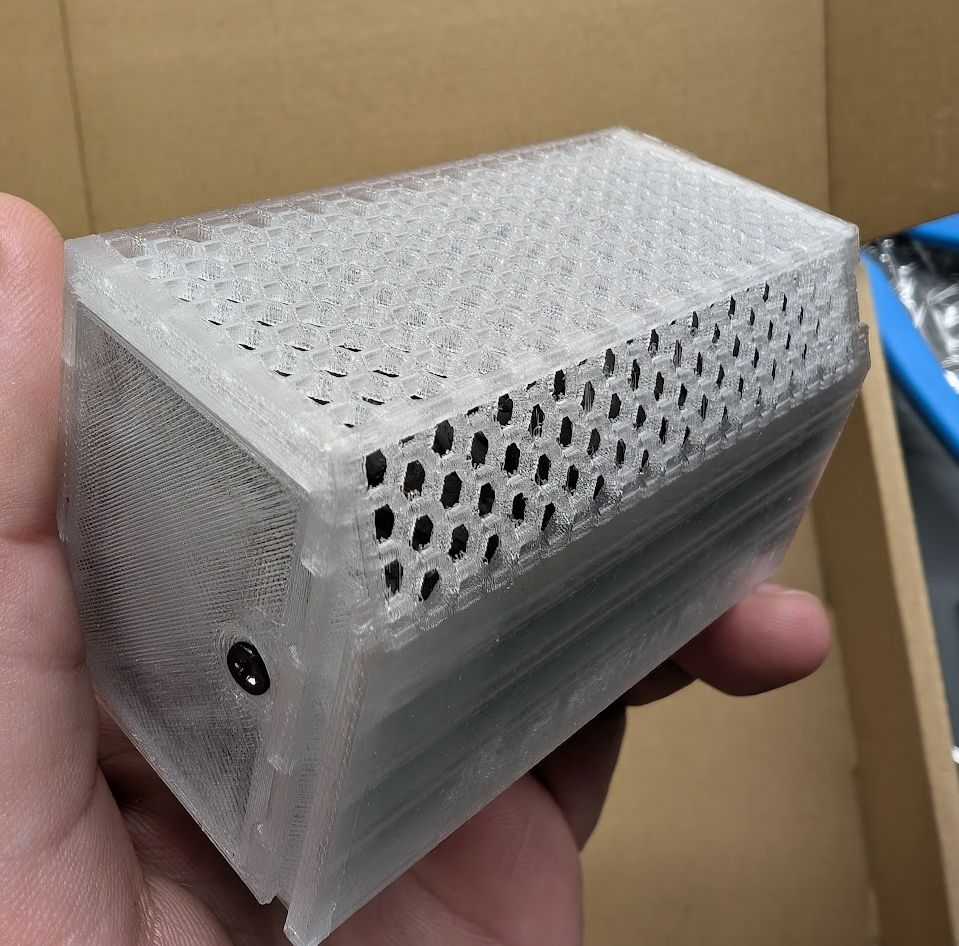

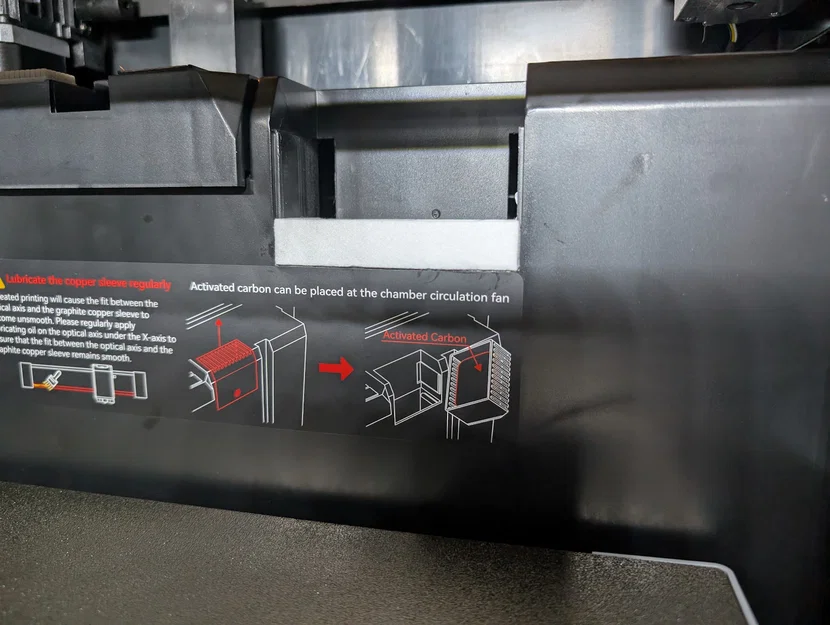

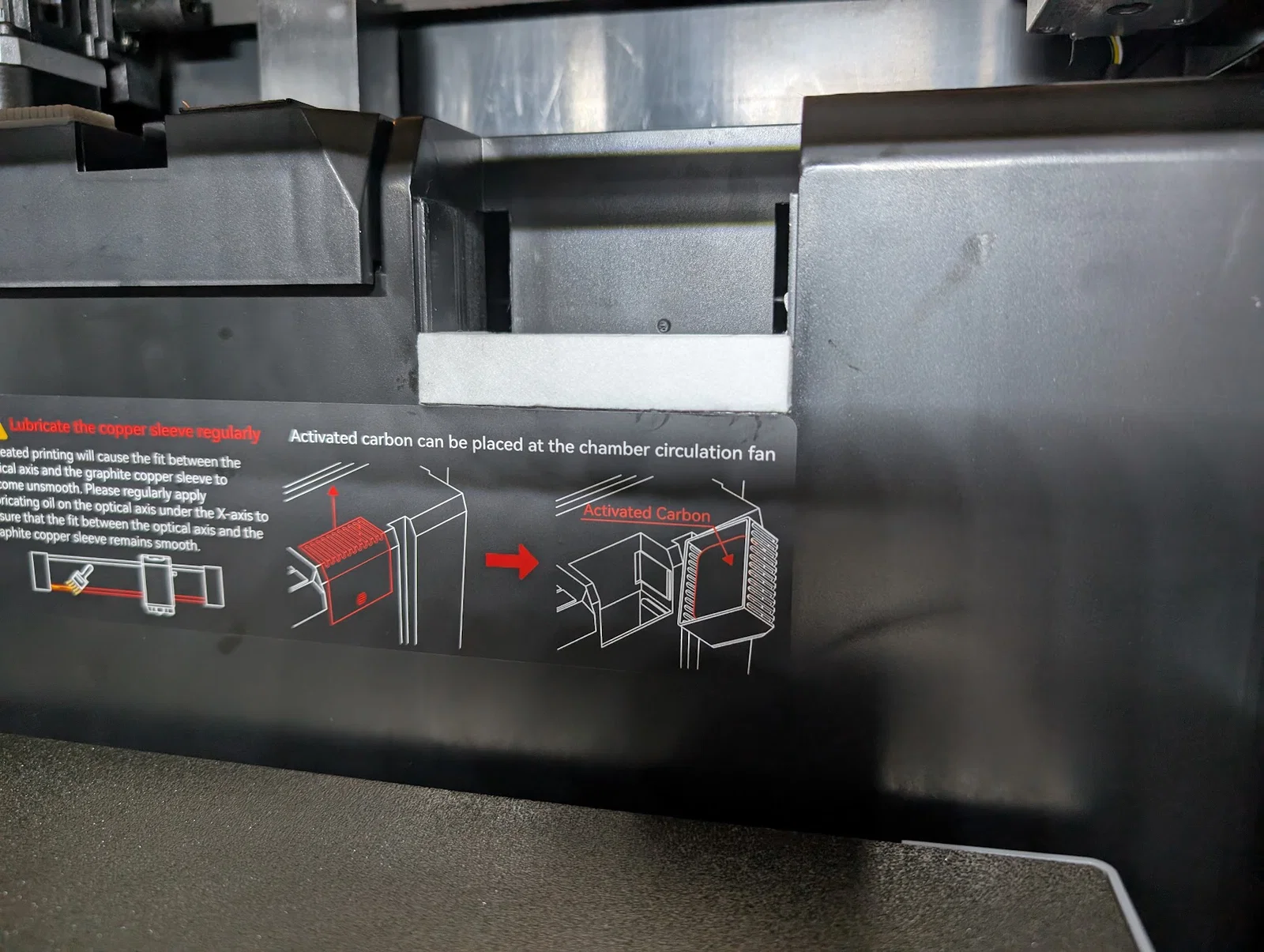

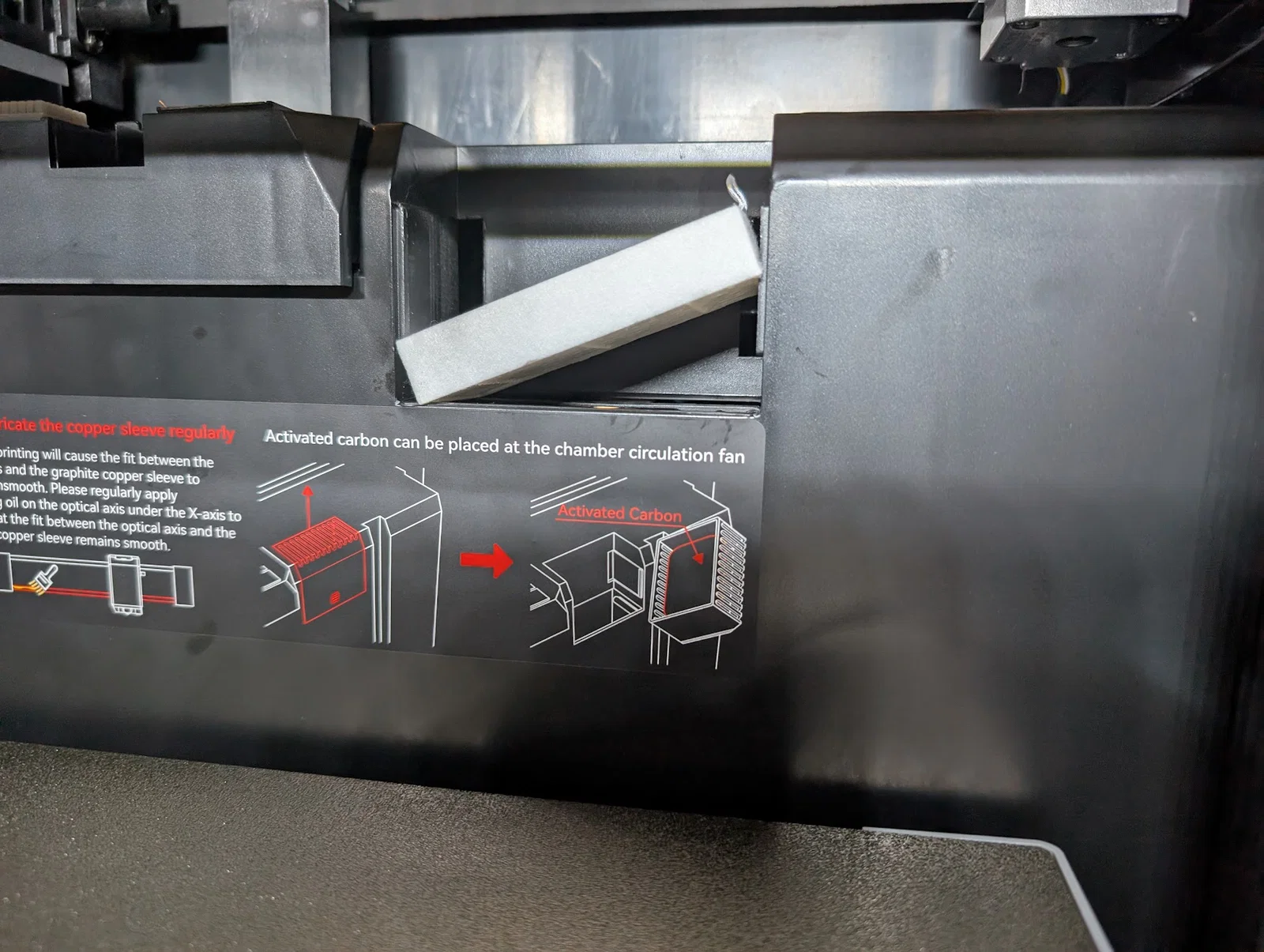

Bản remix của mình bỏ phần khe cắm và chuyển sang kiểu nhấn vừa khít (press fit) tấm lọc vào đáy khoang chứa. Chỉ cần đặt nghiêng, nhấn xuống là xong. Sau đó, bạn đổ than hoạt tính không chứa axit vào, đóng nắp và cố định bằng vít M2.5 hoặc M3 (dài 6-8mm) là hoàn tất.

Lưu ý:

• Nên in bằng vật liệu chịu nhiệt như ABS/ASA. Trong trường hợp của mình, mình dùng nhựa Clear Inland Polycarbonate.
• Mình không cần dùng keo dán. Dù nhìn kỹ thì vẫn có khe hở rất nhỏ nhưng thực tế sử dụng mình không hề ngửi thấy mùi nhựa bay ra từ máy in.

Khuyến nghị in ấn:

• Nên in chậm để đảm bảo độ kết dính giữa các lớp. Các họa tiết hình lục giác nhỏ dễ làm yếu liên kết lớp, có thể gây nứt nếu bạn bóp mạnh vào mô hình.

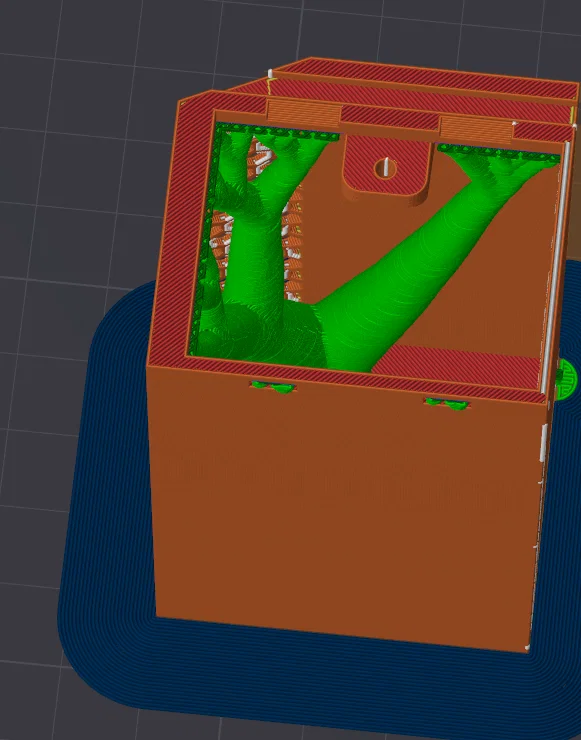

• Mình in ở độ phân giải 0.16mm layer height với tree supports. Nếu cài đặt support chuẩn thì việc tháo gỡ sẽ rất dễ dàng.
• Làm theo hướng dẫn của Spooknik để sơn support (paint on support) cho phần thanh ray.
• Cần hỗ trợ phần dưới của khung cửa. Mình dùng tree supports và chỉ chọn phần khung đó.
• Dùng đầu phun 0.4mm. Mình đã thử với đầu 0.6mm cùng nhựa Fiberon PA6-GF nhưng kết quả không được đẹp lắm, dù đã tinh chỉnh kỹ.

Phần cứng cần chuẩn bị:

• Vít M2.5 hoặc M3 dài 6mm hoặc 8mm để cố định nắp cửa.

Link bộ lọc đã sử dụng: https://a.co/d/6AehbOe
