Bộ đệm (Buffer) cho Prusa MMU

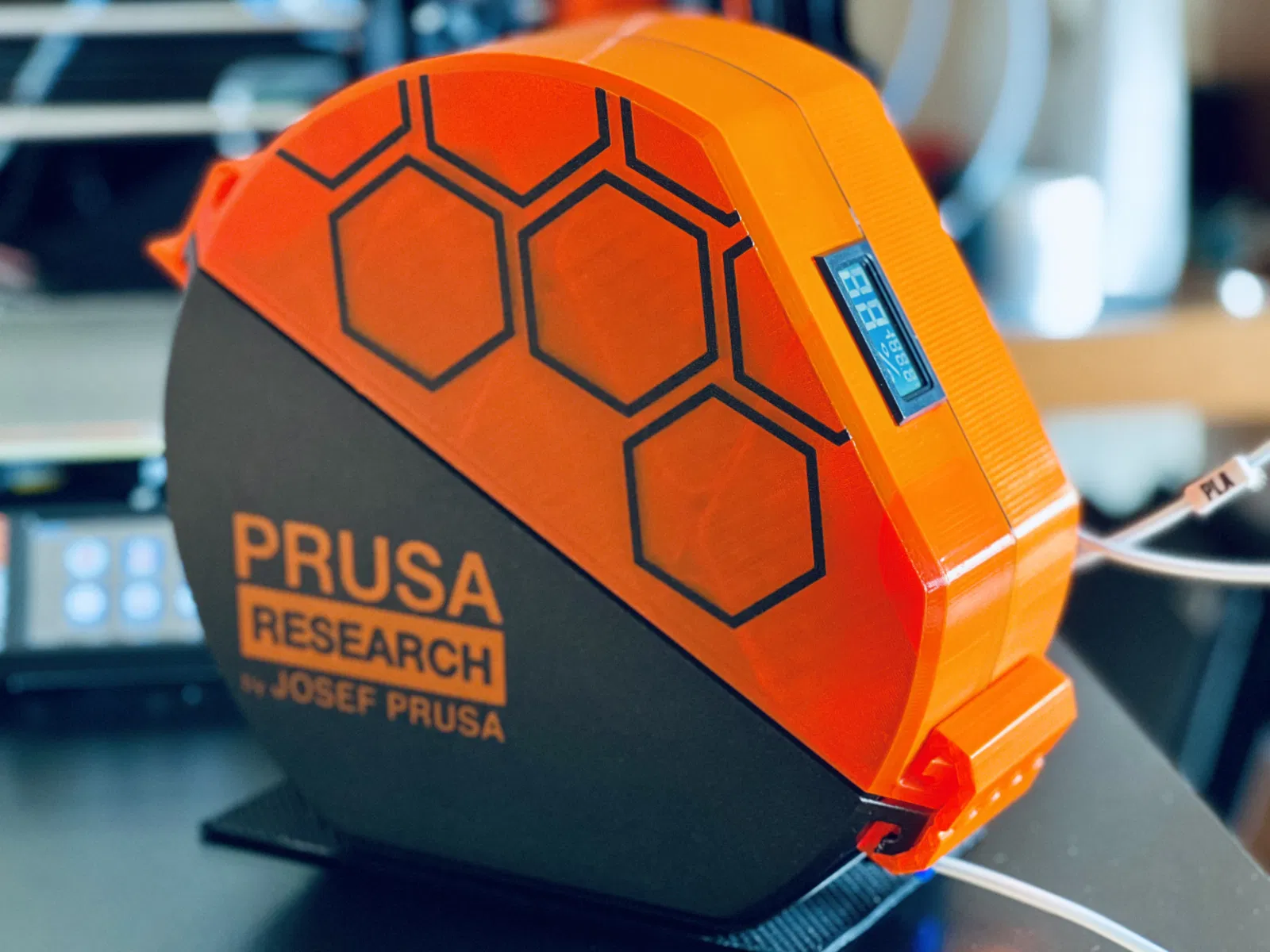

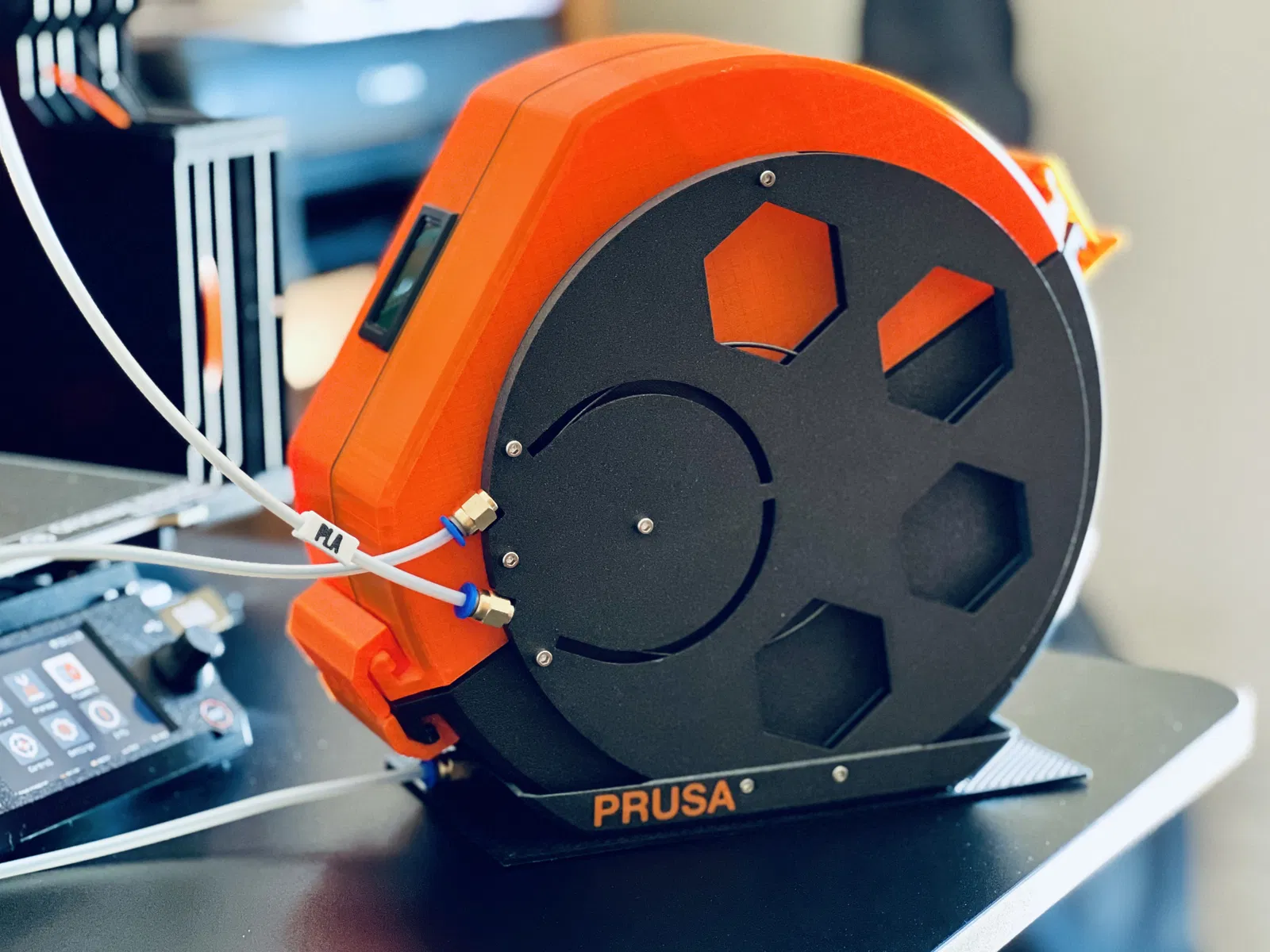

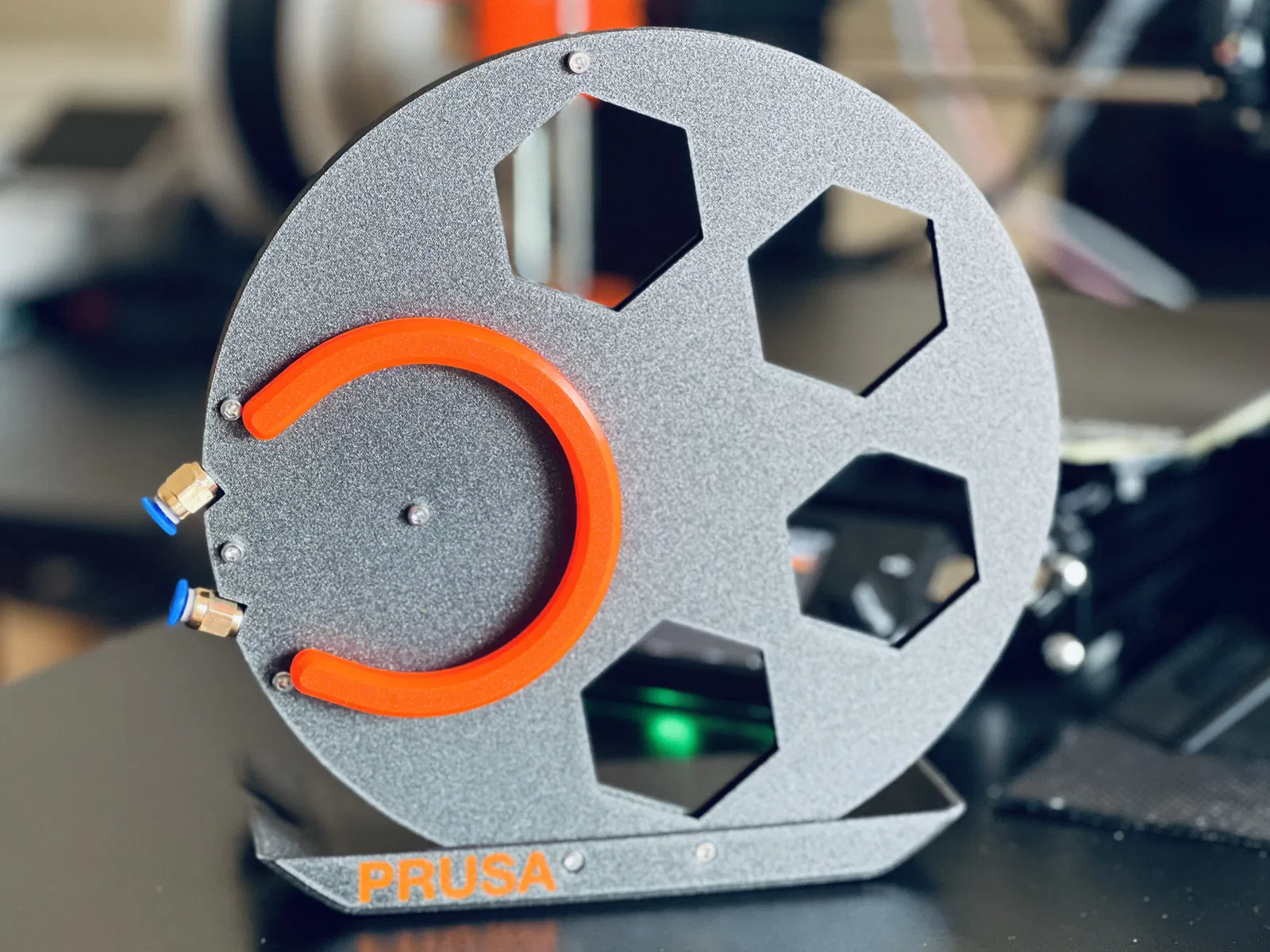

Lưu ý: Mẫu này được thiết kế để sử dụng kèm với một mẫu khác là , bạn có thể mua hoặc tải về qua MyClub. ### Bộ đệm (Buffer) Mô-đun này sẽ bổ sung một tính năng được nhiều người yêu cầu: bộ đệm để thay thế bộ đệm gốc của Prusa. Tôi phải thú thật là mình đã thử vài phương án thay thế cho hệ thống của Prusa, tuy nhiên cái này có vẻ hoạt động ổn nhất với MMU3 (tôi không có điều kiện để test các phiên bản cũ hơn). Vì thế, bộ đệm này nằm bên ngoài (sẽ nói kỹ hơn về tùy chọn này sau) và hoạt động tương tự hệ thống cassette của Prusa. Vậy lợi ích là gì? Phiên bản này gọn gàng hơn; Số thao tác để thay nhựa được giảm xuống; Để thay nhựa, chỉ cần rút dây ra từ ống cuộn, lắp cuộn mới vào, chèn miếng dẫn hướng và kéo sợi nhựa lên MMU. Tôi đã cố gắng thiết kế để bạn không cần chỉnh sửa gì thêm với cái mà bạn đã in; chỉ cần gắn vào là dùng được ngay. > Có một phiên bản dẫn hướng mới (Pulley and Guide V2.3mf) có thể gắn vào cấu trúc mà không cần phải dùng tay giữ. Nó hoạt động như một cái lò xo; bạn chỉ cần nhấn nhẹ để chèn vào khe, tính đàn hồi của PETG (chất liệu nên dùng để in) sẽ làm phần còn lại. > Nếu vì lý do nào đó mà phần dẫn hướng không đủ chặt, hãy bẻ nhẹ nó ra ngoài để tăng đường kính, cách đó sẽ hiệu quả. Tại sao tôi không đặt bộ đệm bên trong ? Lý do đơn giản là diện tích cần thiết để thu hồi nhựa lớn hơn toàn bộ diện tích bên trong của ... Vì đã chiếm hết vùng in của dòng PRUSA Mk, tôi không thể tăng kích thước bàn in và cũng không muốn chia nhỏ thêm nữa. Do đó, tôi chọn giải pháp rõ ràng nhất: đưa bộ đệm ra ngoài hộp. Bạn có thể tìm thấy mấy cái thẻ dễ thương trong video tại đây: Tags for MMU PTFE tubes #### Các vấn đề có thể gặp khi nạp nhựa Trong vài trường hợp, nhất là với đầu nối khí nén rẻ tiền, nhựa có thể bị kẹt ở đầu vào. Đây là tình trạng khá phổ biến kể cả với phụ kiện của Prusa hay các hãng khác, do đường kính bị giảm đột ngột tại đầu nối thay vì hình côn. Để giải quyết, có một số mẹo: 1. Thử cắt vát đầu sợi nhựa ở 3 hoặc 4 cạnh cho giống đầu bút chì nhưng đừng quá nhọn. Sợi nhựa cần thẳng nhất có thể vì cuộn dây làm nhựa bị cong. 2. Sử dụng đầu nối mới như Festo QSM-M5-4 (có trên Amazon). FrankVZ đã kiểm chứng và tôi khuyên dùng, loại này hoặc tương tự cũng được dùng trên hotend của Prusa cùng với kit MMU3. 1. Lưu ý là dùng đầu nối này cần đổi lỗ từ M5 sang M4, nên tôi đã làm thêm các chi tiết cần thiết trong thư mục "Festo QSM-M5-4 adapter". Cảm ơn bạn SStobbe đã chỉ ra chi tiết này. ### Lắp ráp #### Các bộ phận cần in Bạn có thể tìm tất cả trong thư mục "Buffer": Cassette Bottom.3mf, Cassette Top.3mf, Pulley and Guide.3mf, Base for Box and Buffer.3mf. Hình bên dưới cho thấy không cần logo ở mặt bên bộ đệm, nên tôi đã làm các bản không có logo trong dự án “”. Hãy in bằng nhựa PETG: Galaxy Black, Orange, và Orange Transparent PETG. Kết quả sẽ như thế này: #### Phụ kiện khác 6x Ốc vít và đai ốc CHC (DIN 912 A2-70) M3x8mm 1x Vòng bi - MR128 2x Đầu nối khí nén cho ống PTFE Nhật ký cập nhật (22-06-2024) - Ra mắt bản đầu tiên. (24-06-2024) - Cập nhật "Base for Box and Buffer.3mf" có thêm hốc để lắp chân TPU. Phần dẫn hướng giờ hoạt động như lò xo. (11/10/2024) - Thêm hai biến thể cho đầu nối Festo QSM-M5-4.
