Mô tả
Pimoroni's Tufty 2040 là một thẻ RP2040 tuyệt vời với màn hình TFT tích hợp.
- Màn hình LCD IPS màu 2.4" (320 x 240 pixel)
- IC điều khiển: ST7789v
- Kết nối qua giao thức song song
- Đèn nền có thể điều chỉnh độ sáng (có thể điều chỉnh qua PWM)
- Được cấp nguồn bởi RP2040 (Dual Arm Cortex M0+ chạy ở tốc độ lên đến 133Mhz với 264kB SRAM)
- 8MB bộ nhớ flash QSPI hỗ trợ XiP
- Phototransistor để cảm biến ánh sáng
- Năm nút người dùng phía trước
- Nút nguồn và nút khởi động (nút khởi động cũng có thể được sử dụng như một nút người dùng)
- Đèn LED trắng
- Cổng USB-C để cấp nguồn và lập trình
- Cổng JST-PH để gắn pin (dải đầu vào 3V - 5.5V)
- Tham chiếu điện áp chính xác cao để theo dõi mức pin.
- Cổng Qw/ST (Qwiic/STEMMA QT)

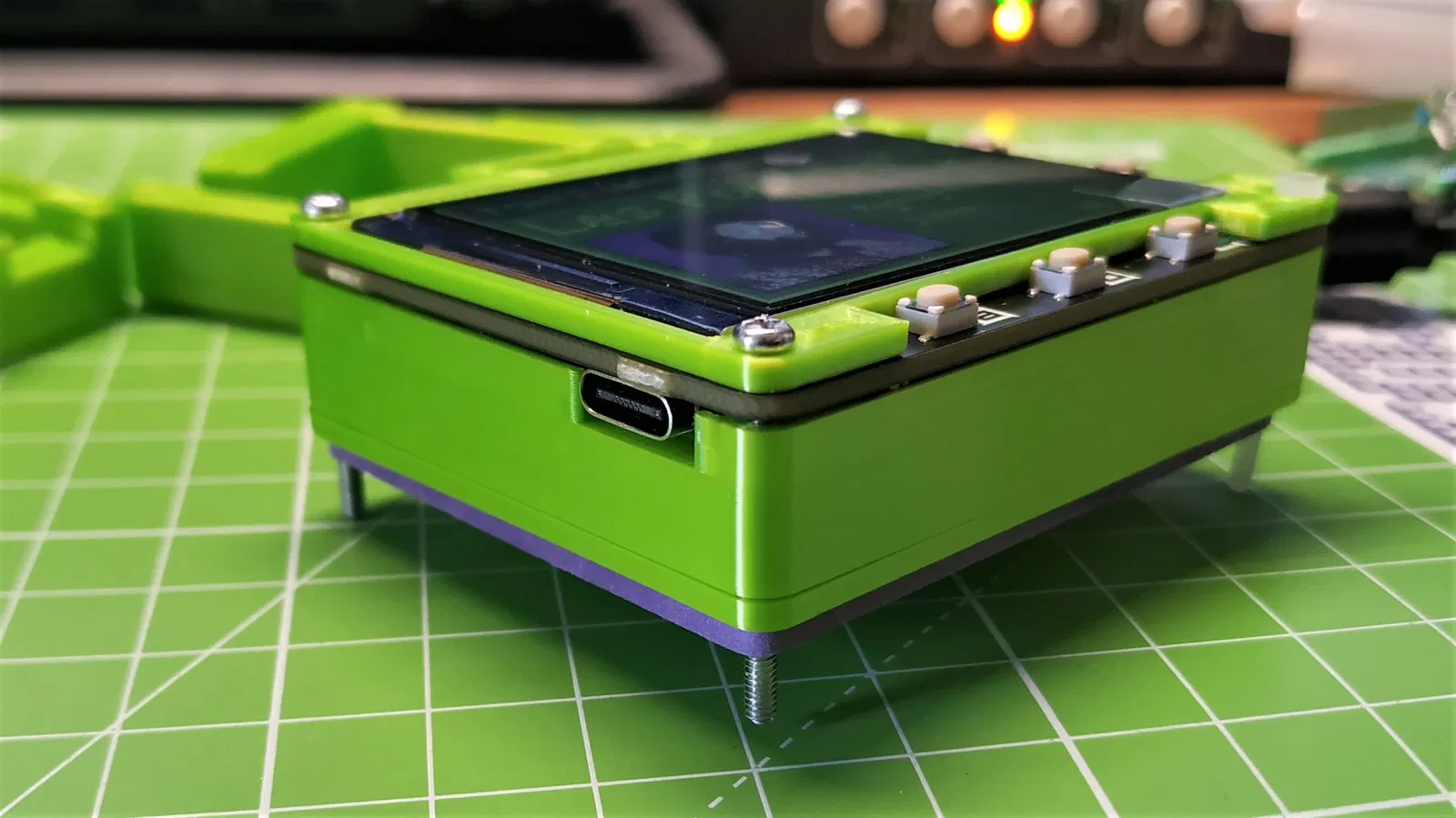

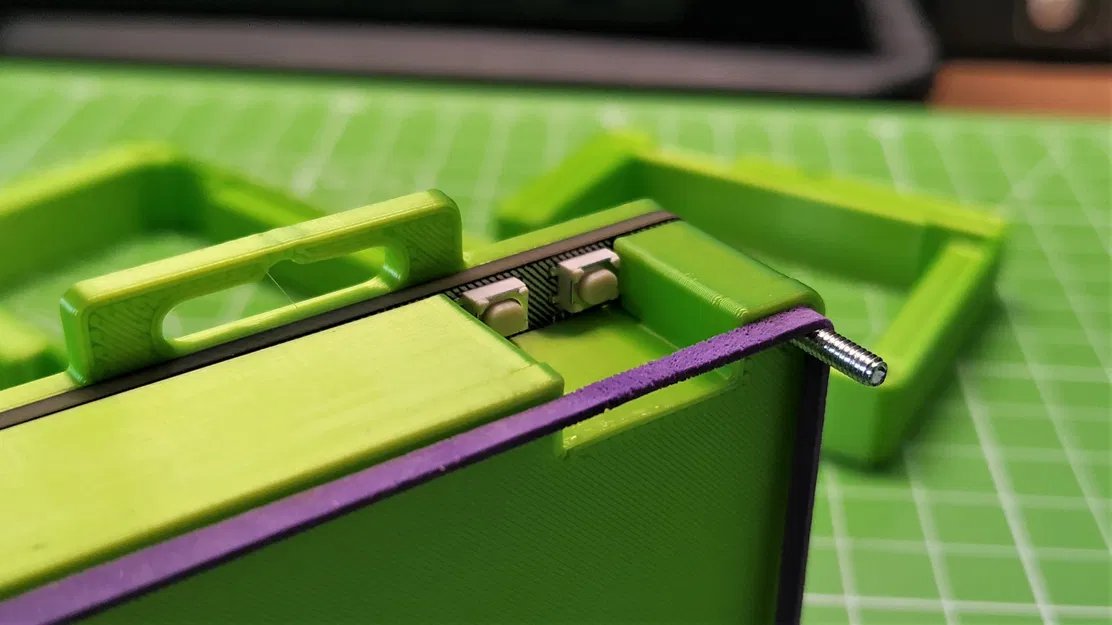

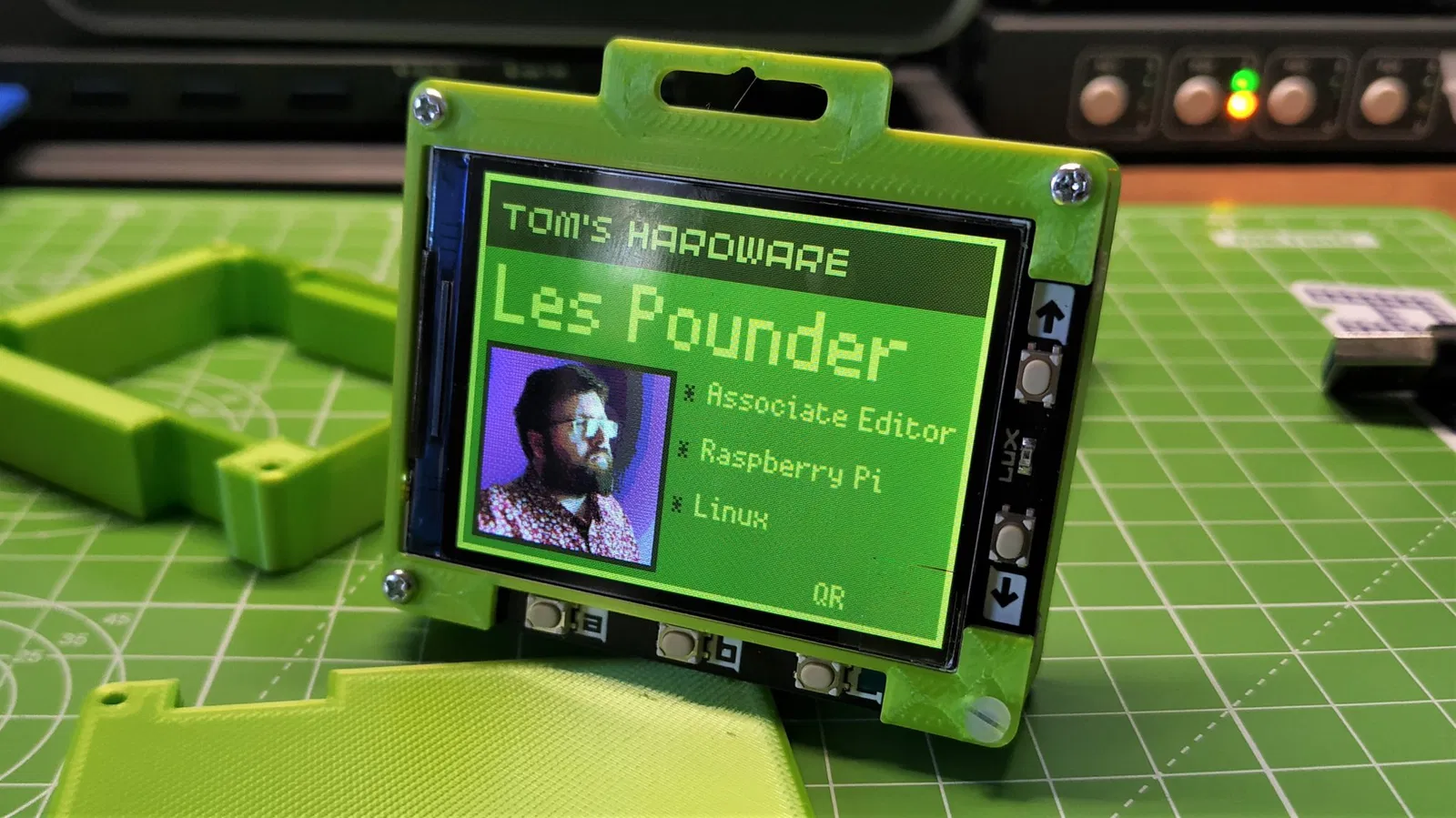

Tôi đã tạo ra một thẻ in 3D sử dụng ba lớp để kẹp Tufty 2040. Ba phần này được giữ chặt với nhau bằng các vít máy M2 18mm.
Để cấp nguồn cho thẻ, tôi đã sử dụng một pin LiPo 1000mAh vừa vặn bên trong vỏ. Lưu ý rằng Tufty 2040 không có mạch sạc, vì vậy pin/tế bào cần được sạc bên ngoài.
Thẻ đã được in bằng Overture Neon Green silk PLA trên một máy Ender 2 Pro.
Tôi đã in với các cài đặt sau
bed_temperature = 60
bottom_fill_pattern = monotonic
top_fill_pattern = concentric
bottom_solid_layers = 5
fan_speed = 100
0.16 quality
0.4 nozzle
infill = 25%
first_layer = 210 Celsius
other_layers = 205 Celsius
travel_speed = 100
perimeter_speed = 40
solid_infill_speed = 40
top_solid_infill_speed = 30
first_layer_speed = 20
infill_speed = 40
