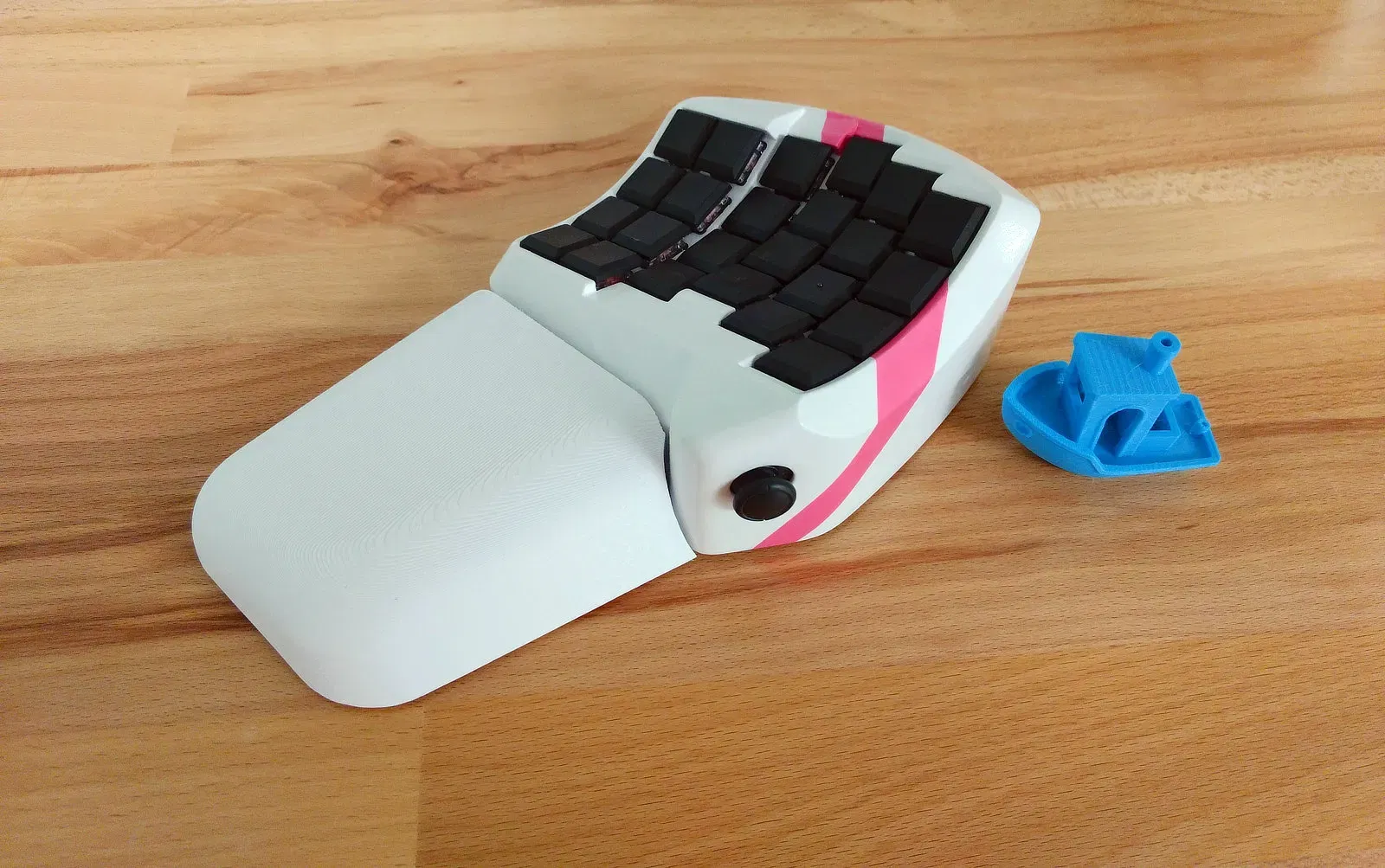

Bàn phím chơi game Sherbet với joystick cải tiến

Cảnh báo Tôi đã thực hiện một vài thay đổi đối với điều này kể từ khi in và chưa thử nghiệm chúng. Tôi đã thêm một số khoảng trống xung quanh cần điều khiển để nó vừa hơn, và nắp cần điều khiển giờ đây gắn với hai vít thay vì một. Việc lắp ráp cần phải mài và cắt ở một số chỗ để làm cho các bộ phận (thực ra chỉ là cần điều khiển) vừa khít. Tôi đã cố gắng sửa chữa điều đó trong các thiết kế sau nhưng YMMV.

Tôi khuyên bạn nên in từng phần riêng lẻ của thiết kế này để kiểm tra độ vừa vặn trước khi in toàn bộ, đặc biệt là khu vực cần điều khiển và một hoặc hai ổ cắm công tắc phím.

Tôi không thể làm cho các chèn nhiệt trong giá đỡ cổ tay căn chỉnh đúng cách, và sẽ thiết kế lại nó bằng cách sử dụng đai ốc thay thế. Cần điều khiển thực sự không thể sử dụng được nếu không có cách nào để giữ bàn phím cố định tại chỗ, như một giá đỡ cổ tay được gắn vào vỏ, vì vậy điều này không nên được coi là sẵn sàng để sử dụng.

Tôi đã sử dụng:

• 24 công tắc Kailh choc và nắp phím
• 24 đi-ốt
• Thay thế cần analog joycon của bên thứ ba. Một cái của bên đầu tiên cũng nên hoạt động.
• 8x vít có ren phù hợp cho nhựa, khoảng 1.6 - 2mm dài khoảng 6mm, để giữ giá đỡ điều khiển, usb breakout, giá đỡ cần điều khiển và bảng mạch breakout cần điều khiển.

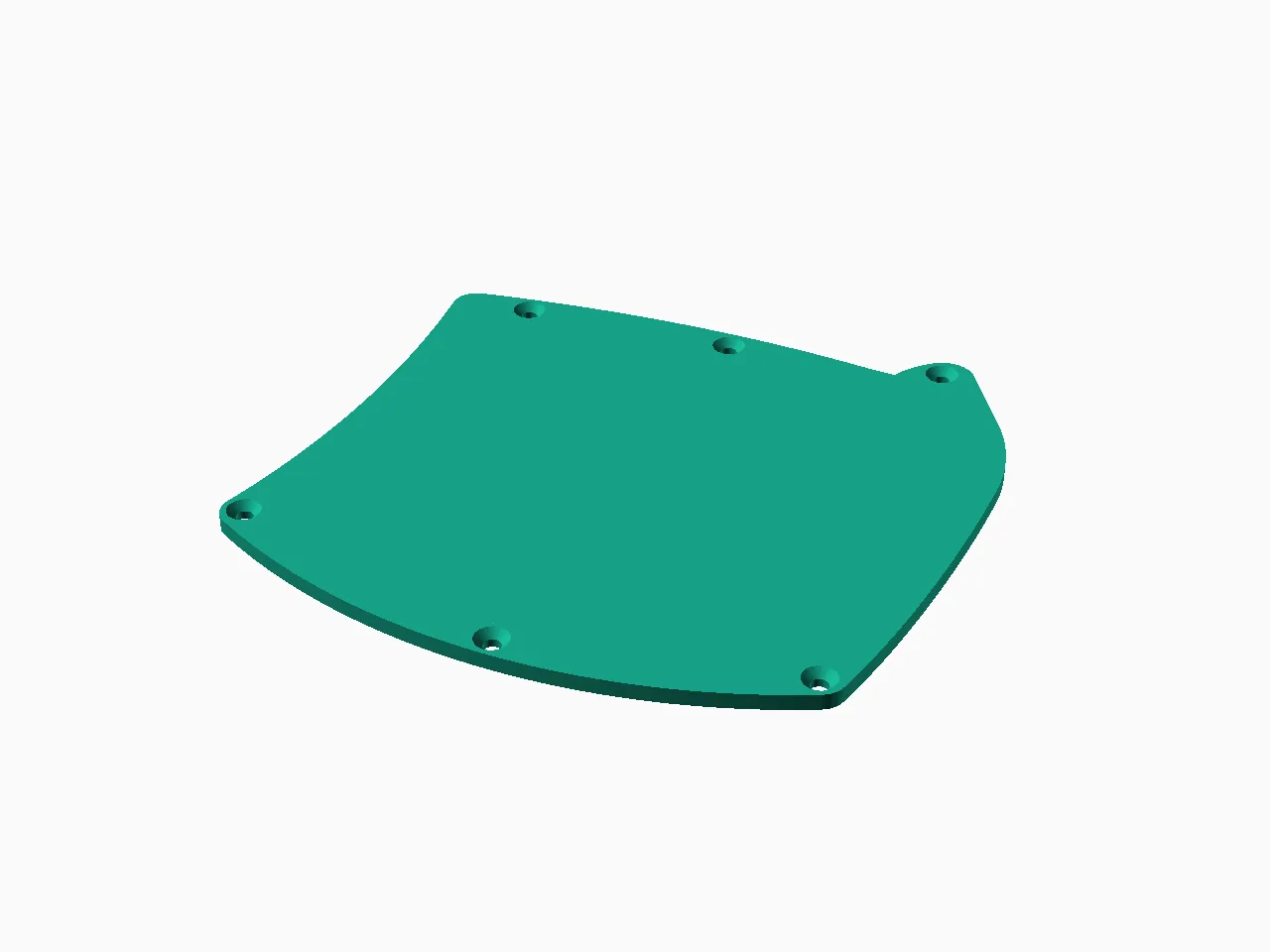

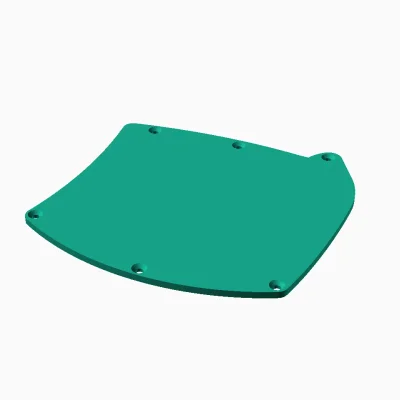

• 6x vít m3 x 8-10 chìm cho nắp dưới.
• 6x chèn ren nhiệt m3 cho các vít đó.
• 2x vít đầu cap m4 x 20-25mm cho giá đỡ cổ tay.
• 2x đai ốc m4 cho các khe giá đỡ cổ tay (của tôi là 6.7mm W x 3mm H)
• Bảng mạch breakout FFC 6pin 0.5mm pitch đến dip uxcell.
• Mô-đun breakout micro usb.
• Bộ điều khiển Teensy LC.
• Một cáp micro usb nhỏ gọn và linh hoạt nhất mà bạn có thể tìm thấy để kết nối bộ điều khiển với bảng mạch usb breakout. Vỏ hơi chật chội.
• Bông dính cho đáy.
• Trọng lượng bánh xe để thêm trọng lượng/ma sát.

Nhật ký xây dựng: https://www.billiam.org/2019/05/29/sherbet-an-ergonomic-keypad

Danh sách việc cần làm

• Đã hoàn thành Sử dụng phương pháp khác để gắn phần tựa cổ tay vào vỏ. Có lẽ sử dụng các khe ở dưới cùng và các đai ốc m4 thông thường.
• Đã hoàn thành Cắt các lỗ ở mép vỏ để phù hợp với đầu vít m4 (cho phần tựa cổ tay)
• Thêm khoảng trống cho joystick, có thể

Cập nhật

2019-07-18

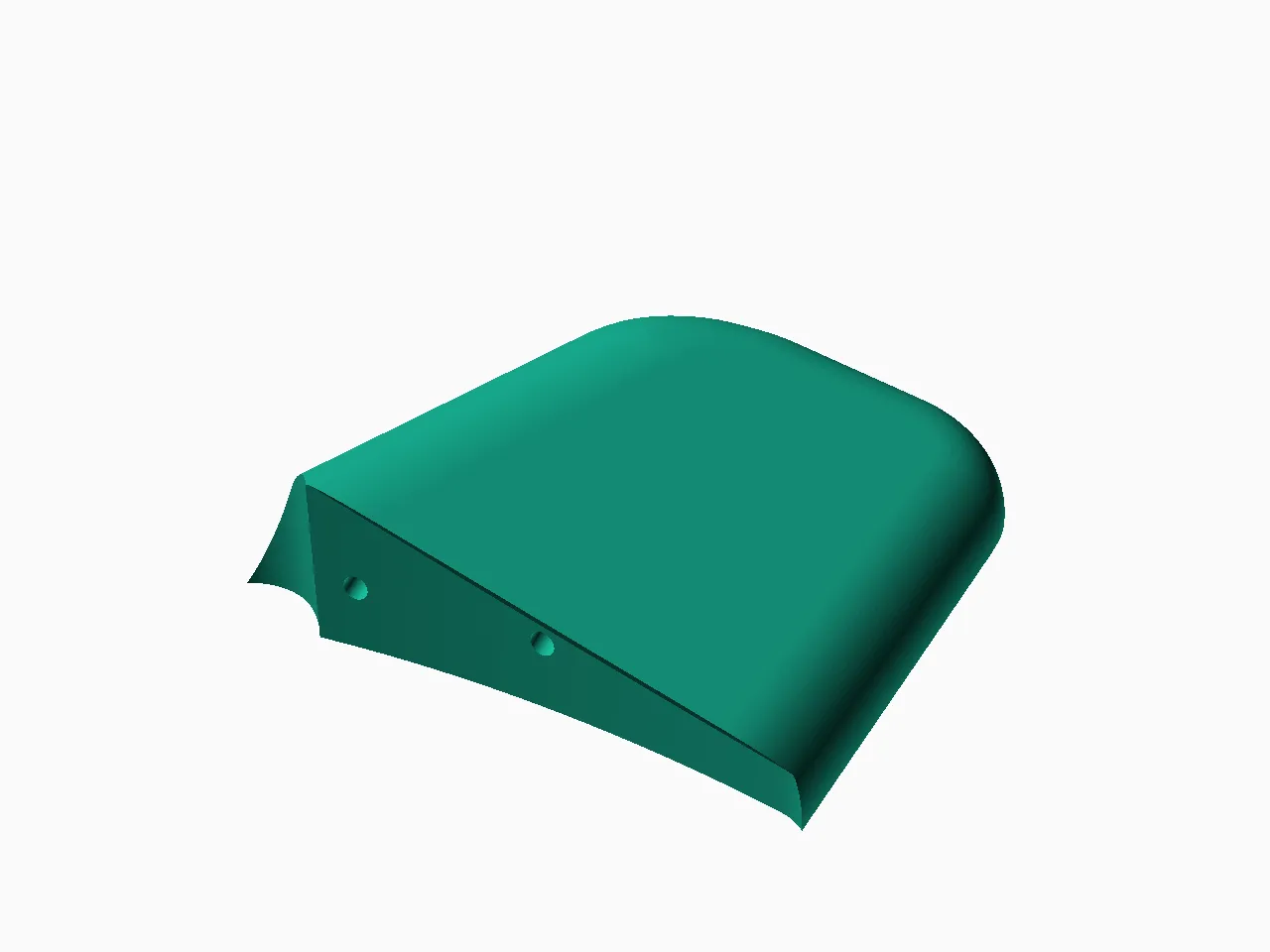

• Thêm phần tựa cổ tay với các khe cho đai ốc m4 giữ chặt, thay vì các chỗ lắp nhiệt, cái mà đã chứng minh là quá khó để lắp ở góc chính xác.
• Thêm các lỗ cắt ở mép vỏ để cải thiện khoảng trống cho vít m4
• Định hướng lại các tệp STL

2019-08-16

• Thêm tệp STEP

Hướng dẫn in

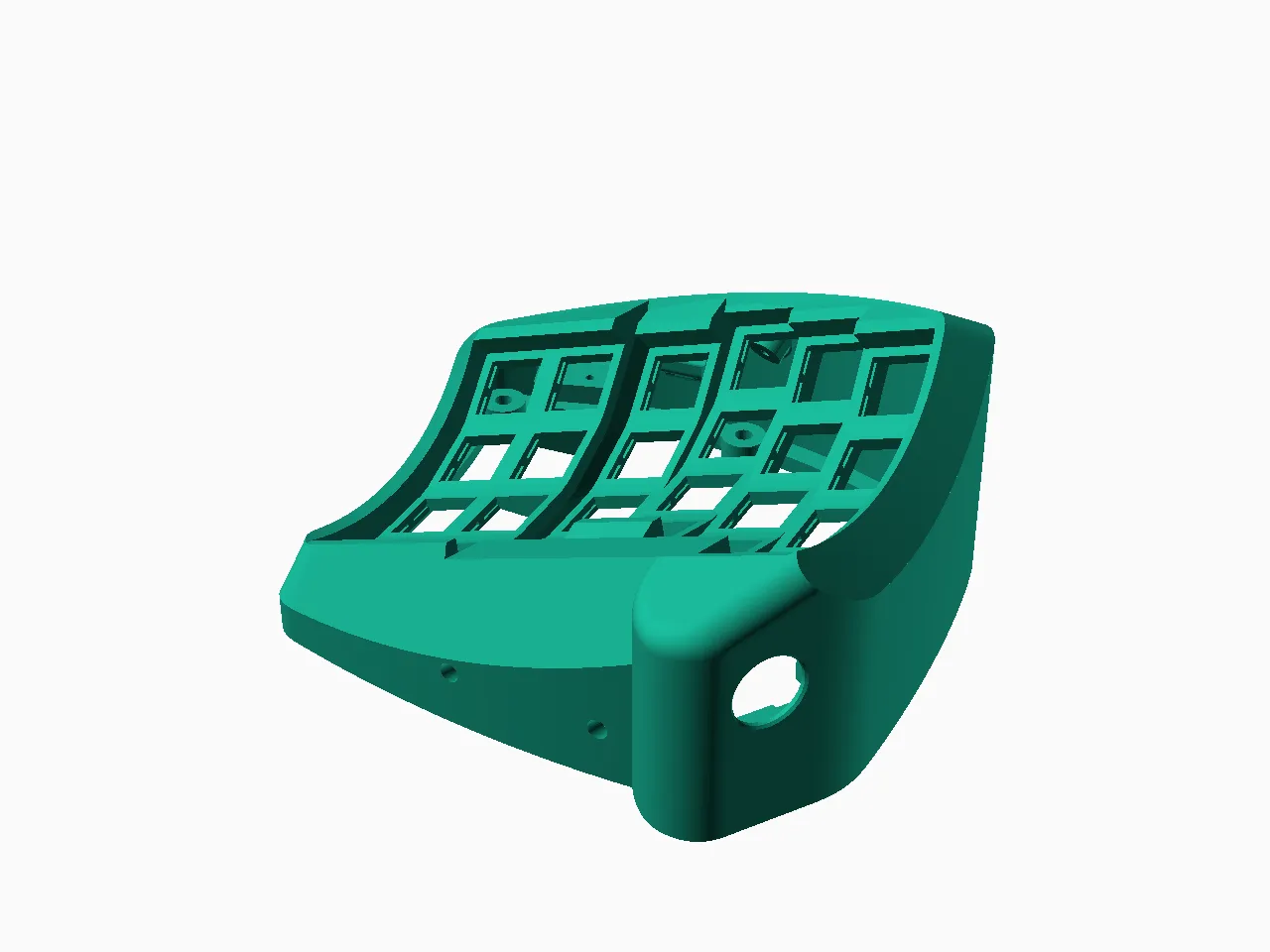

Tôi đã in vỏ với đáy hướng xuống, các phần khác có hướng tự nhiên, ngoại trừ giá đỡ Teensy.

Tôi đã sử dụng eSlicer, nhưng các giá đỡ thật khó để gỡ bỏ. Tôi nghĩ cura và simplify3d có thể tốt hơn. Đặc biệt, hãy cẩn thận về các giá đỡ tiếp xúc với bề mặt trên có thể khó để làm phẳng, đặc biệt là nơi các phần ghép lại với nhau. "Giá đỡ chỉ trên mặt xây dựng" ngăn điều này, nhưng để lại quá nhiều khu vực không được hỗ trợ.

Xử lý sau in

Tôi đã thực hiện nhiều lớp sơn lót filler và bột dán, tiếp theo là sơn lót bằng bình xịt, và sơn. Tôi đã phun một vài lớp sơn hồng đục của Testor cho sọc, và sau đó là một vài lớp sơn bóng trong suốt.

Sau đó, tôi đã chà nhám với giấy nhám 1200 để loại bỏ một số vết gợn và kết cấu, và sau đó là hợp chất chà nhám để loại bỏ hơi mờ. Tôi cũng khuyên nên chà nhám với giấy nhám 2000 trước đó, nhưng tôi không có.

Lắp ráp

Chèn các công tắc, tùy chọn là dùng keo nóng để giữ chúng ở vị trí nếu bạn đã làm tốt hơn tôi với việc sơn phun, và máy in của bạn có độ chính xác tốt hơn.

1. Sử dụng mỏ hàn và (lý tưởng là) đầu hàn đặc biệt để chèn các ống chèn nhiệt vào các lỗ ở đáy vỏ.
2. Hàn các hàng và cột ma trận
3. Hàn các chân hàng và cột
4. Hàn các chân vào bảng phân tách ffc
5. Chèn cáp linh hoạt joystick vào bảng phân tách ffc. Cáp có 5 chân, trong khi bảng phân tách có 6 chân, vì vậy hãy chắc chắn căn chỉnh về một bên hoặc bên kia, dựa trên các chân bảng phân tách mà bạn đã hàn.
6. Chèn joystick vào vỏ, chú ý hướng để cáp ffc không bị gập, vặn chặt nắp lại. Có thể cần phải mài/cắt/chạm khắc vỏ và/hoặc joystick, tùy thuộc vào dung sai và cài đặt hỗ trợ.

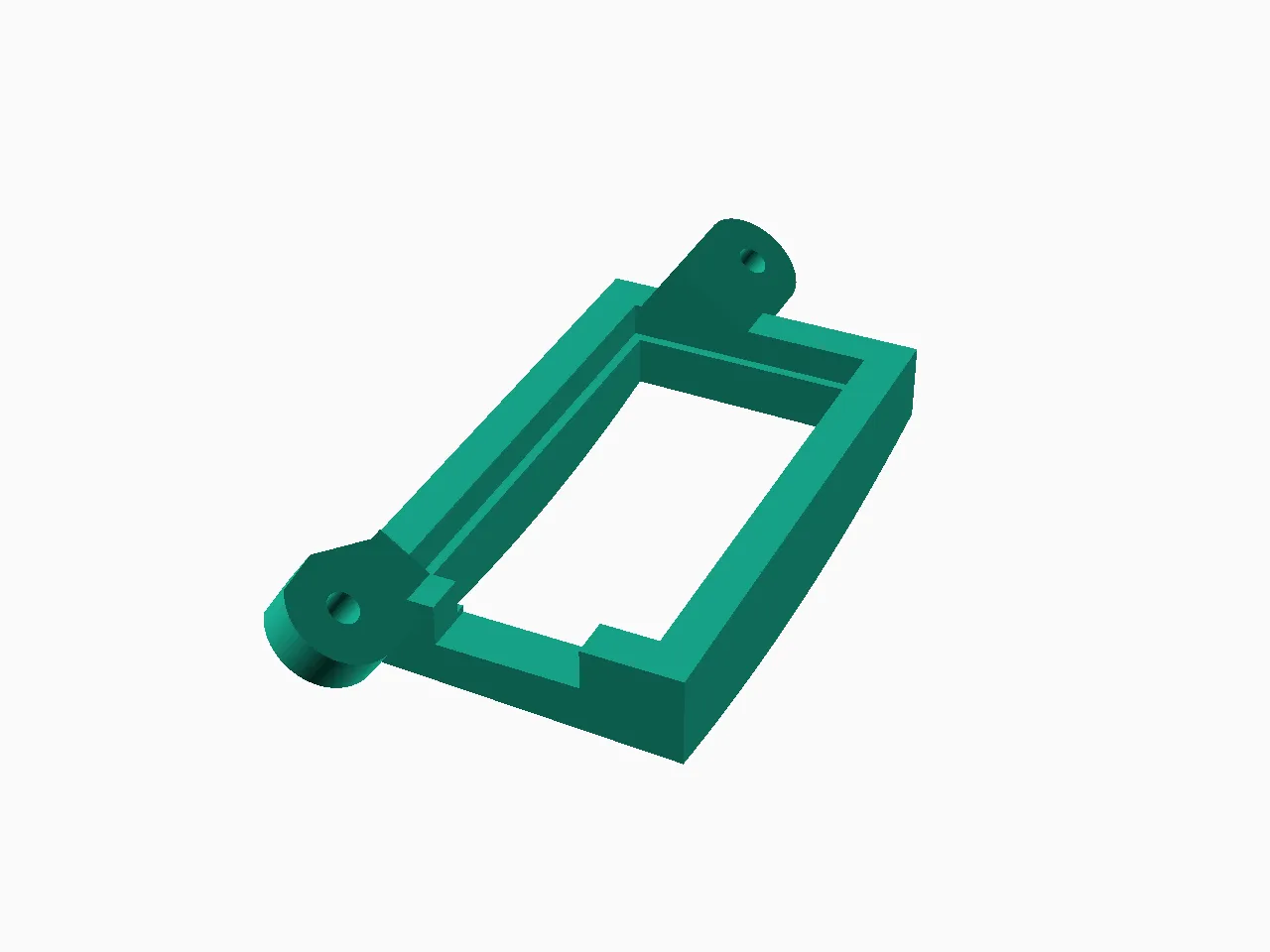

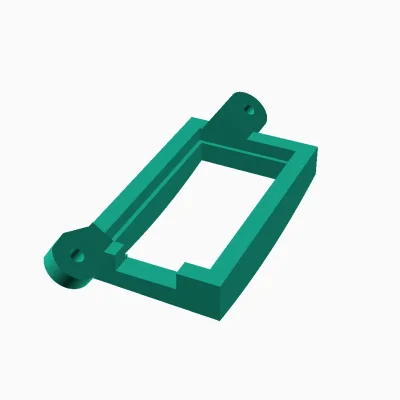

7. Chèn Teensy vào giá đỡ Teensy.
8. Cắt cáp USB, kiểm tra chiều dài từ vị trí mà bảng phân tách USB gắn vào Teensy. Có thể dễ nhất là gỡ bỏ lớp cách điện trên cáp để nó linh hoạt hơn.
9. Hàn dây USB vào bảng phân tách USB
10. Gắn bảng phân tách USB
11. Gỡ Teensy khỏi giá đỡ. Hàn các chân joystick vào Teensy. Tìm sơ đồ trực tuyến, sử dụng đồng hồ volt để xác minh các chân. VCC nên được nối với chân 3.3v trên Teensy, đất nối với đất. Các trục tương tự nên được nối với các chân tương tự, nút joystick nối với một chân kỹ thuật số thông thường.
12. Hàn các chân hàng và cột vào Teensy.

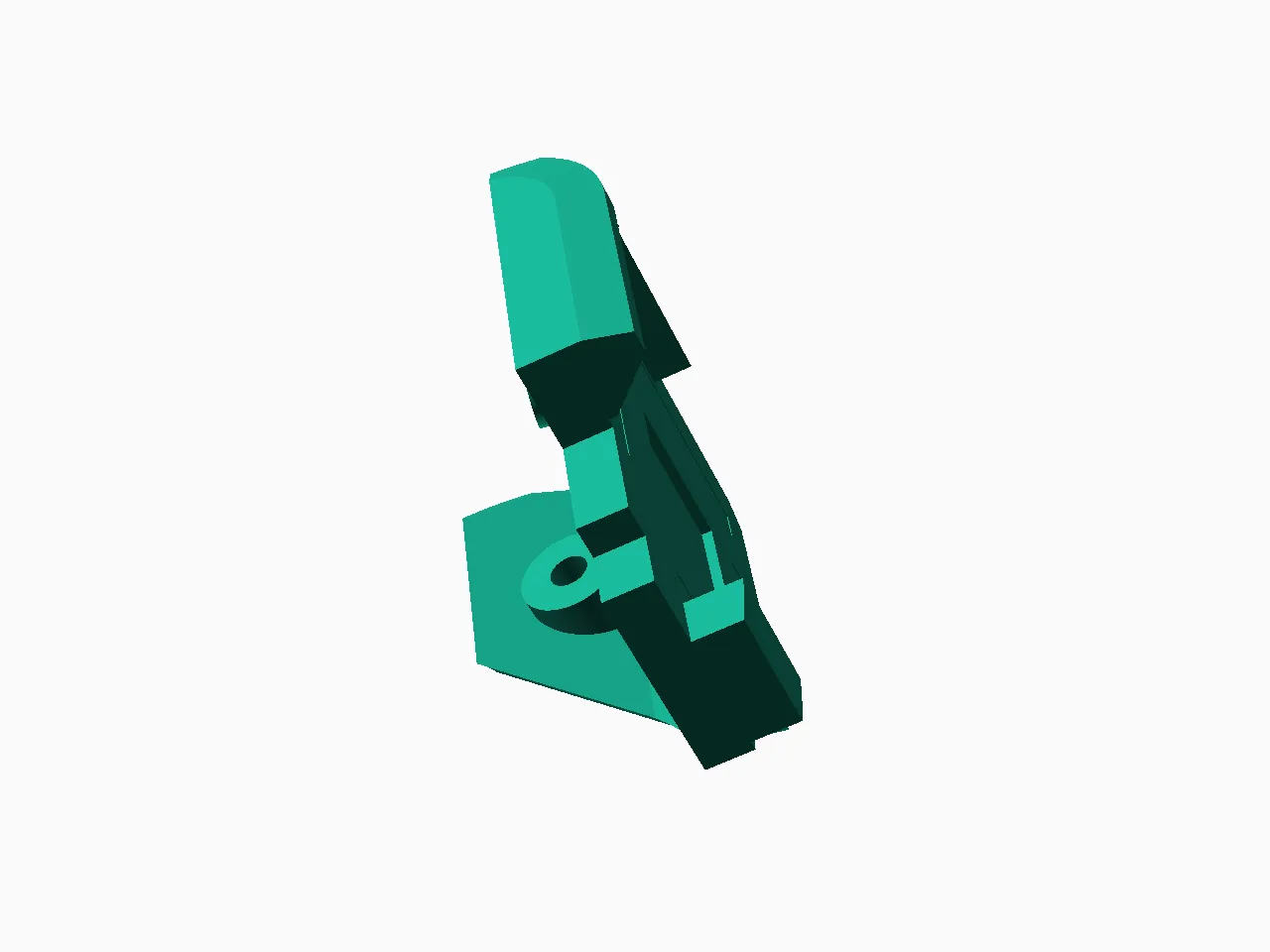

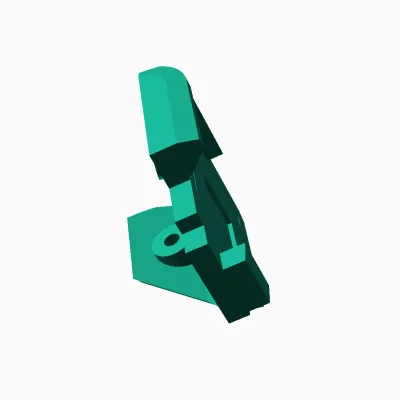

13. Đặt lại Teensy vào giá đỡ. Tùy chọn có thể dùng keo nóng để gắn vào giá đỡ. Gắn giá đỡ vào bên hông của vỏ.
14. Cắt bìa, dán vào nắp vỏ
15. Sử dụng vít và đai ốc m4 trong các khe tựa cổ tay để gắn tựa cổ tay vào vỏ.
16. Flash Teensy với cấu hình bàn phím của bạn. Đây là bản phác thảo arduino mà tôi đã tổng hợp: https://gist.github.com/Billiam/ec4ccf967088edef36e67010839f3dd1, hoặc sử dụng TMK/QMK hoặc bất cứ điều gì bạn thích.
17. Vặn chặt nắp vỏ
