Bộ Ngàm Khóa Tấm Panel Trên RatRig V-Core 4 - Gắn Cạnh, Đa Năng

Các góc của tấm panel trên máy RatRig V-Core 4 thường bị cong vênh khi in với tấm chắn phía trước được đóng kín. Mô hình này bổ sung các ngàm khóa (latching clamps) ở bên hông máy in để giữ chặt tấm panel trên vào vị trí. Không cần phải tháo rời bất cứ bộ phận nào của máy.

In ấn

• Phần đế, cần gạt và móc khóa nên được đặt nằm ngang khi in để đạt độ bền tối ưu.
• Mình khuyên không nên in bằng PLA. Hãy dùng ABS, ASA, TPU cứng hoặc các vật liệu chịu nhiệt độ cao tốt hơn.

Phần cứng cần thiết

• 4x M3x4x4.6 heatset inserts cho 4 đế.
• 4x M3x30 ốc lục giác (socket head) để gắn cần gạt vào đế.
• 4x M3x20 ốc đầu bằng (countersunk) để gắn móc vào cần gạt.
• Keo nến (hot glue) hoặc băng keo hai mặt loại dùng cho gương.

Lắp đặt

• Nhấn các heatset inserts vào các lỗ nhỏ hơn trên phần đế.

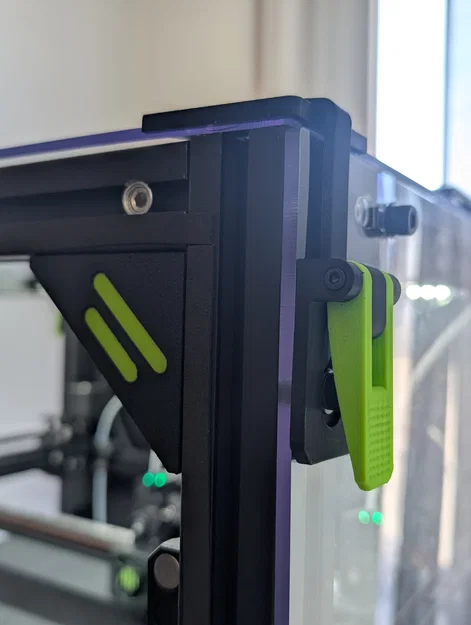

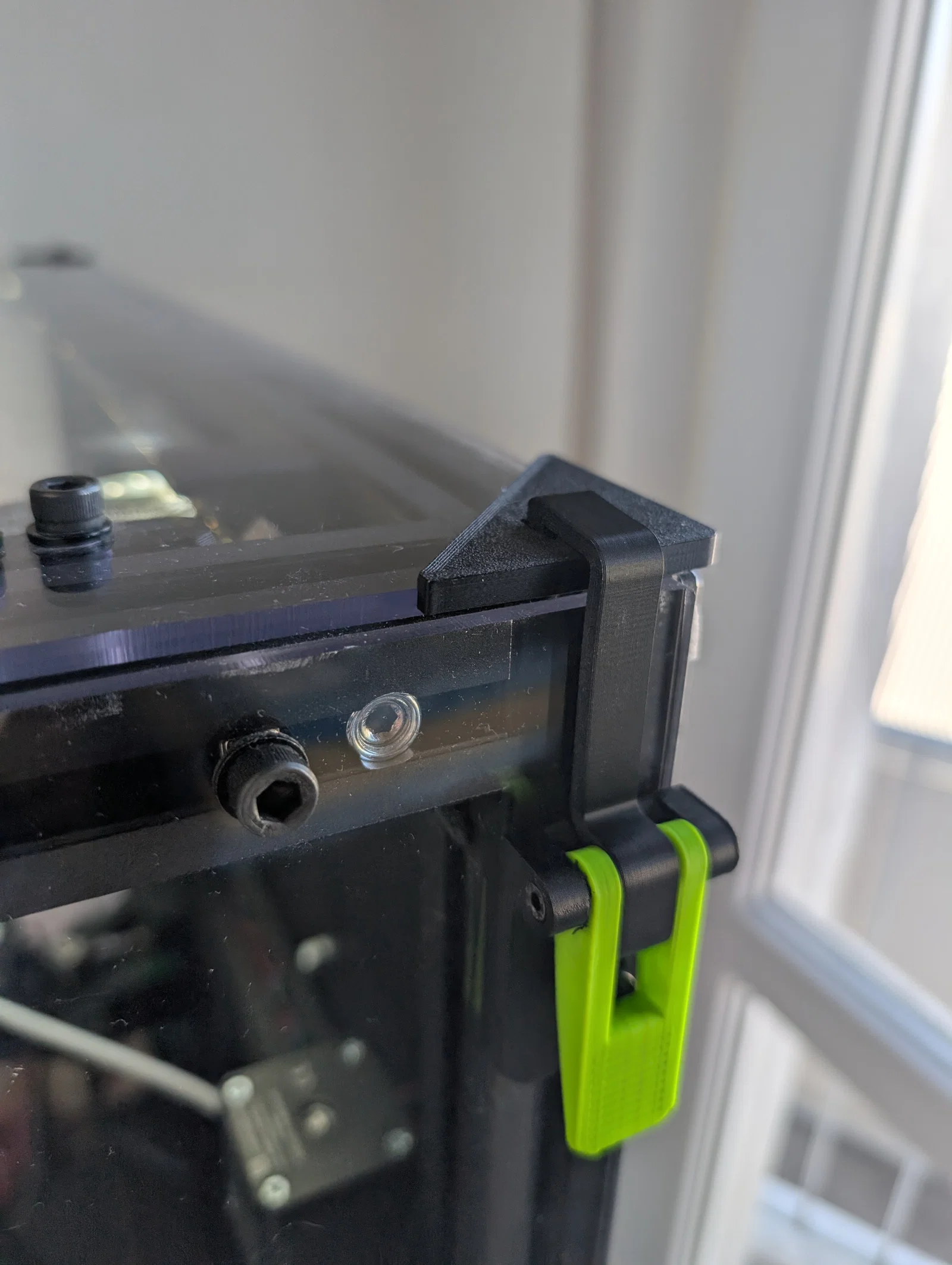

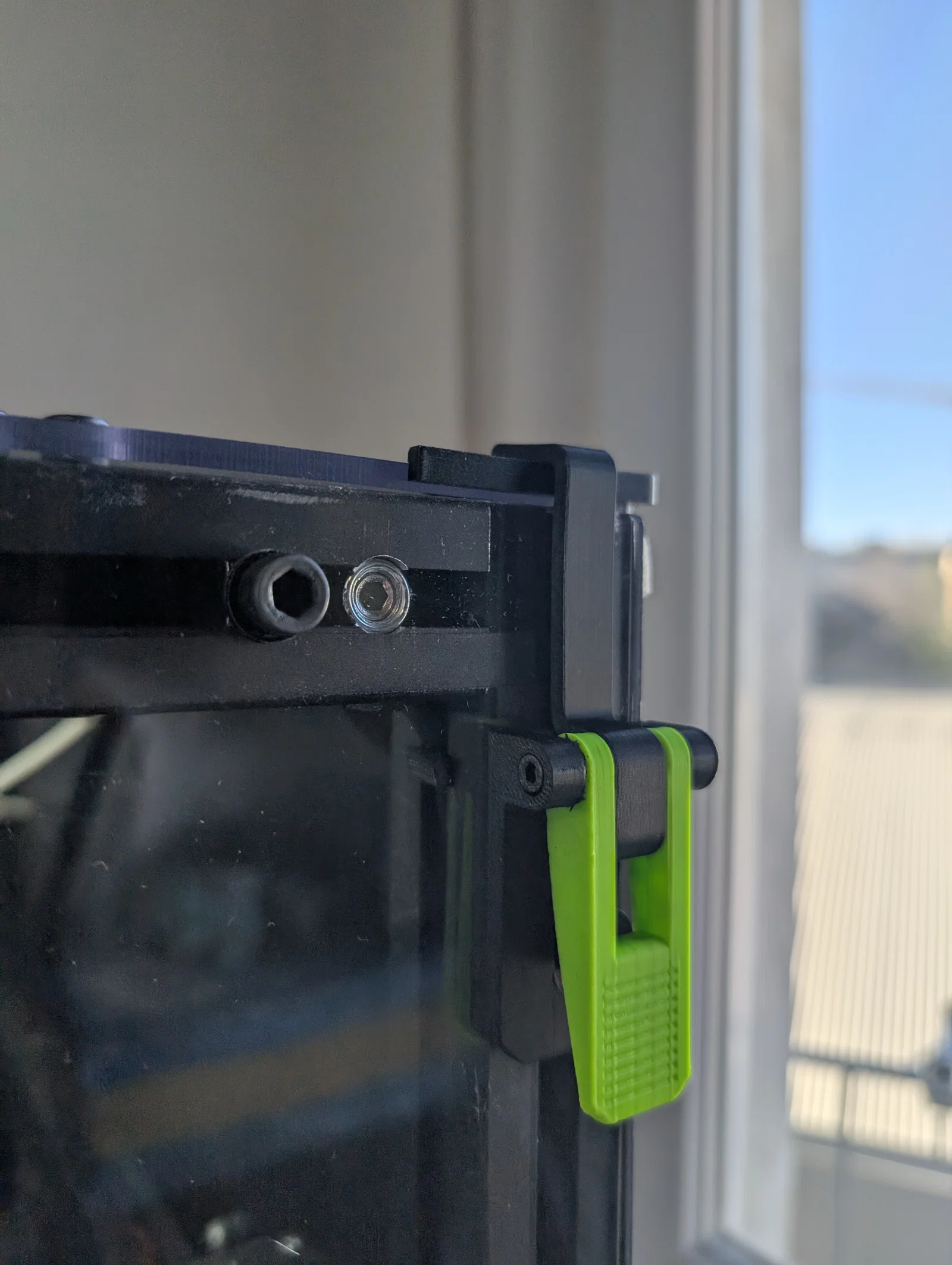

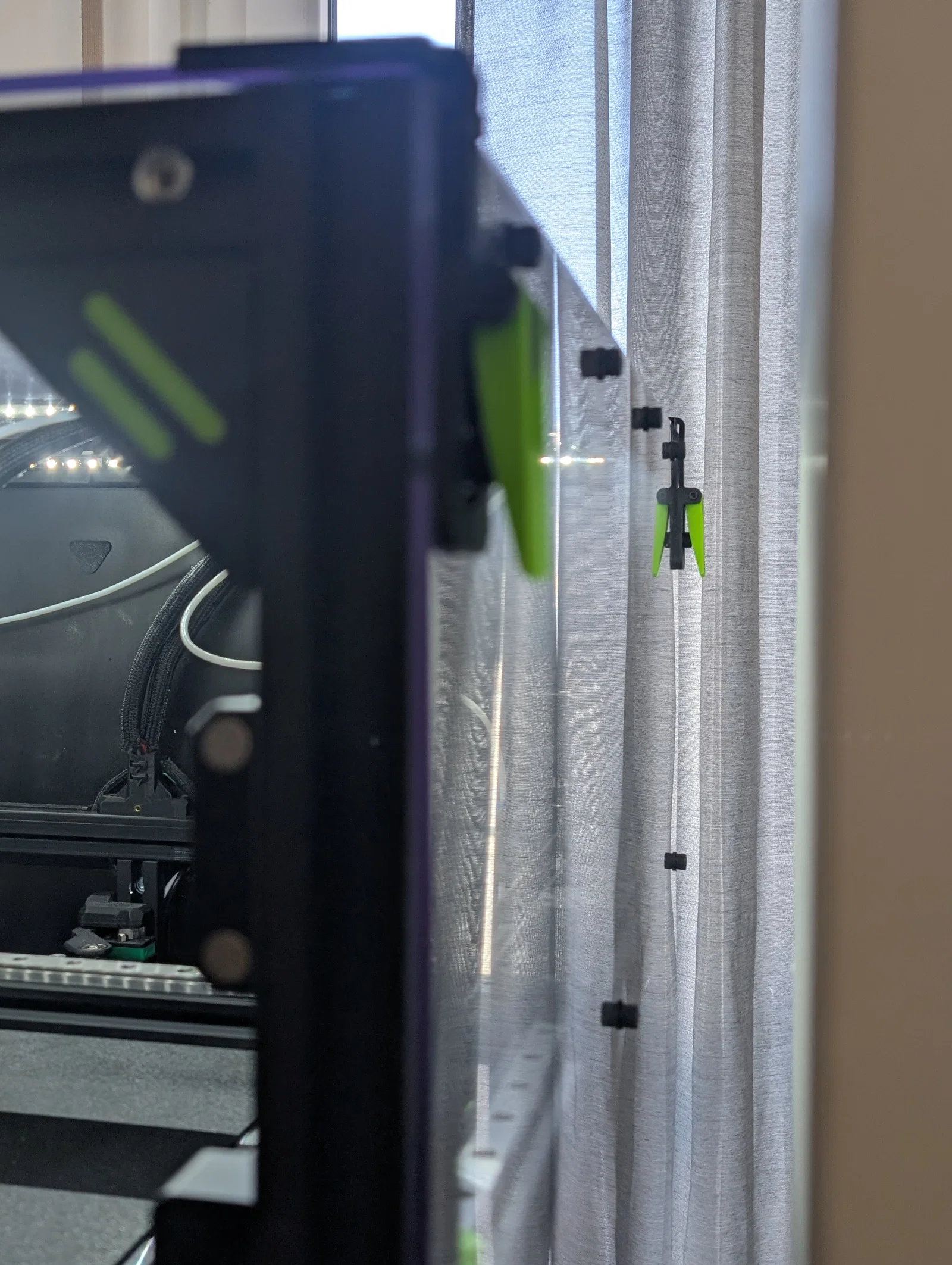

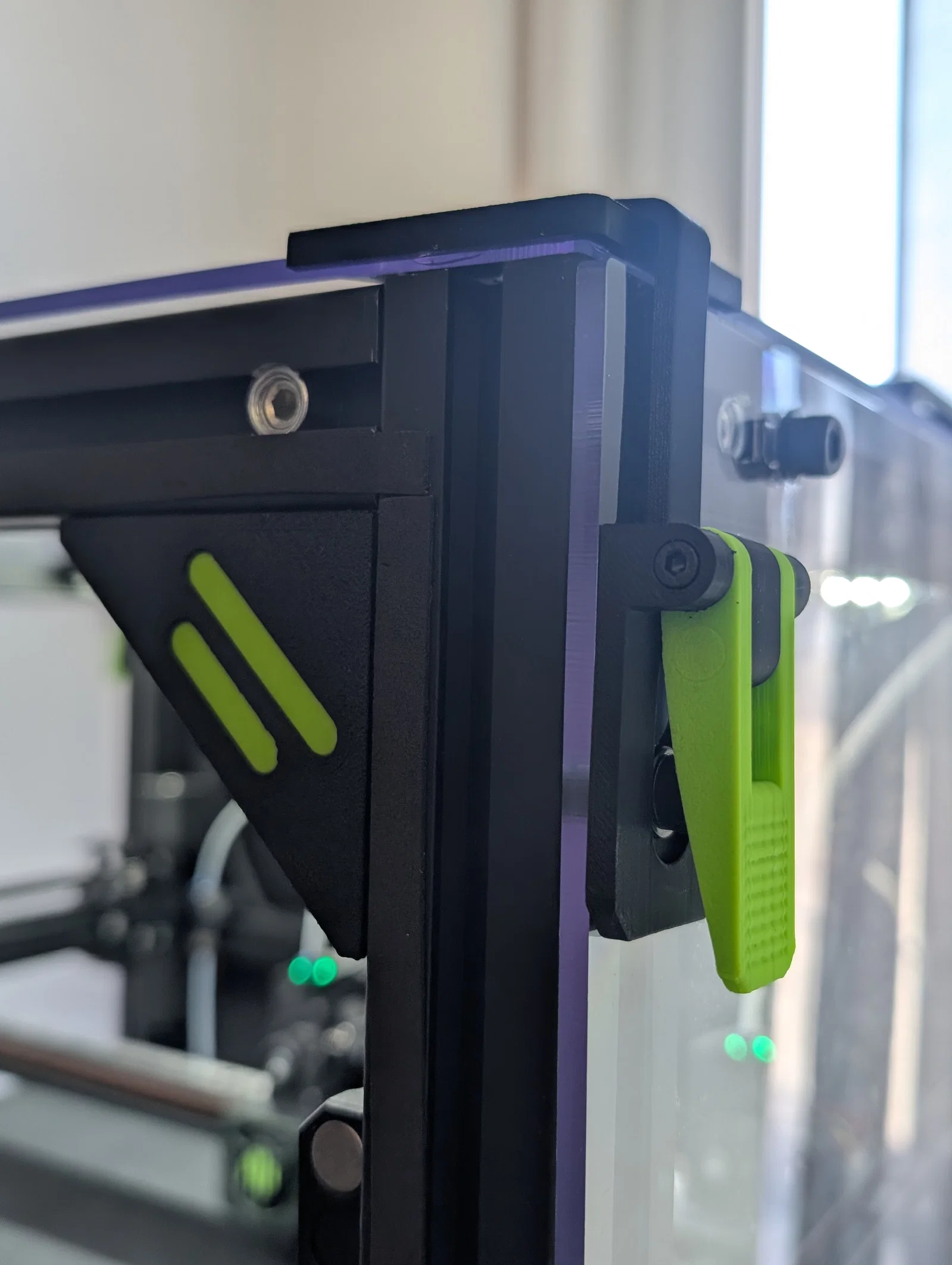

• Dùng hình ảnh tham khảo để lắp các ốc và giữ các mảnh lại với nhau.
• Dùng keo nến hoặc băng keo dán các ngàm khóa vào các góc của tấm panel trên, lưu ý đặt khe cắm nằm ở phía cạnh.
• Nới lỏng vít tấm panel hông trên cùng một cách cẩn thận, từ từ, tránh vặn ra hết hoàn toàn:
  • Nếu vặn rơi ra, T-nut sẽ bị rớt xuống và bạn phải tháo rời toàn bộ tấm panel để lấy nó ra.
  • Nếu nới không đủ, T-nut có thể bị kẹt theo chiều dọc và không giữ chặt tấm panel vào thanh nhôm được.
  • Chỉ nên nới lỏng khoảng 5mm là vừa đủ.
• Chèn phần đế vào dưới vòng đệm (washer) rồi trượt nó lên trên.
• Khóa ngàm xuống tấm panel để xác định vị trí tự nhiên của đế kẹp.
• Mở khóa ra, trượt đế xuống khoảng 1-2mm để tăng lực ép, sau đó vặn chặt vít lại.
