Bộ Kẹp Chốt Tấm Ốp RatRig V-Core 4

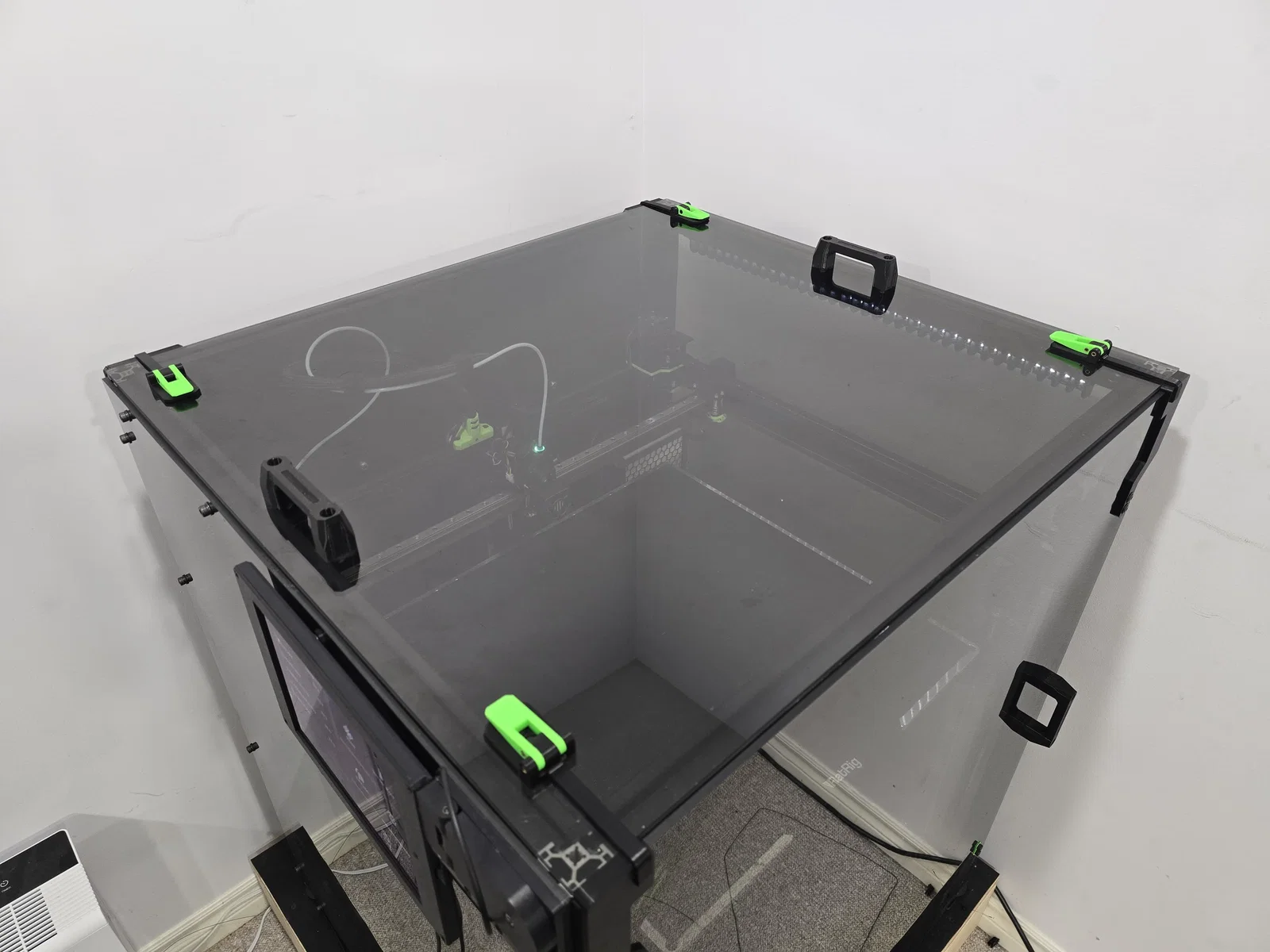

Tình trạng tấm ốp bị cong vênh khi in kín là một nỗi phiền toái trên máy in RatRig V-Core 4, khiến các góc của tấm ốp trên cùng và phần trên của tấm ốp phía trước bị hở, làm thất thoát nhiệt và rò rỉ VOCs. Tôi đã tìm cách khắc phục vấn đề này từ lúc mới mua máy. Ban đầu tôi dùng dây chun cao su vòng qua đầu bu-lông để giữ góc, cách này ổn nhưng dây hay bị đứt hoặc bắn tung tóe mỗi khi tháo ra. Sau đó tôi dùng thiết kế kẹp góc, nhưng vì không gắn cố định vào máy nên mỗi lần tháo lắp lại hay rơi rớt ra sau máy, rất bất tiện.

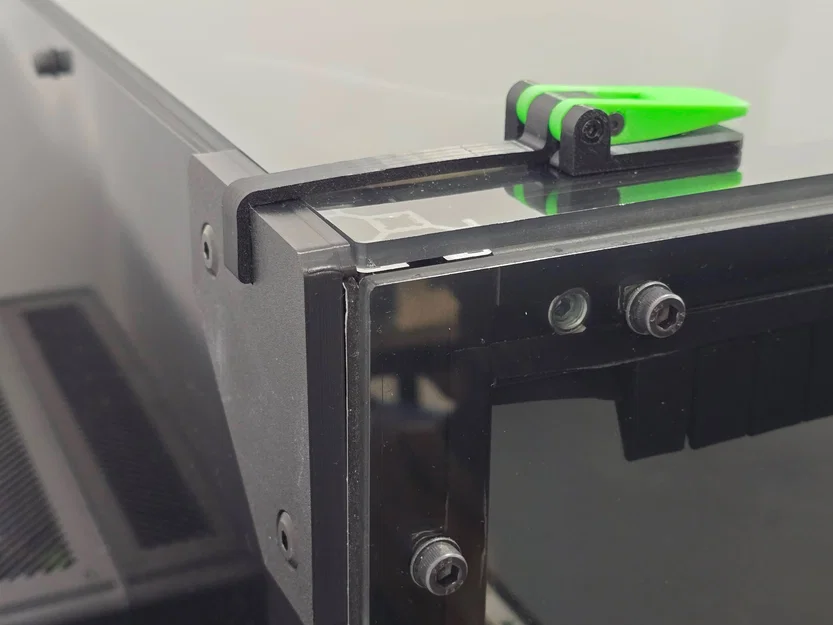

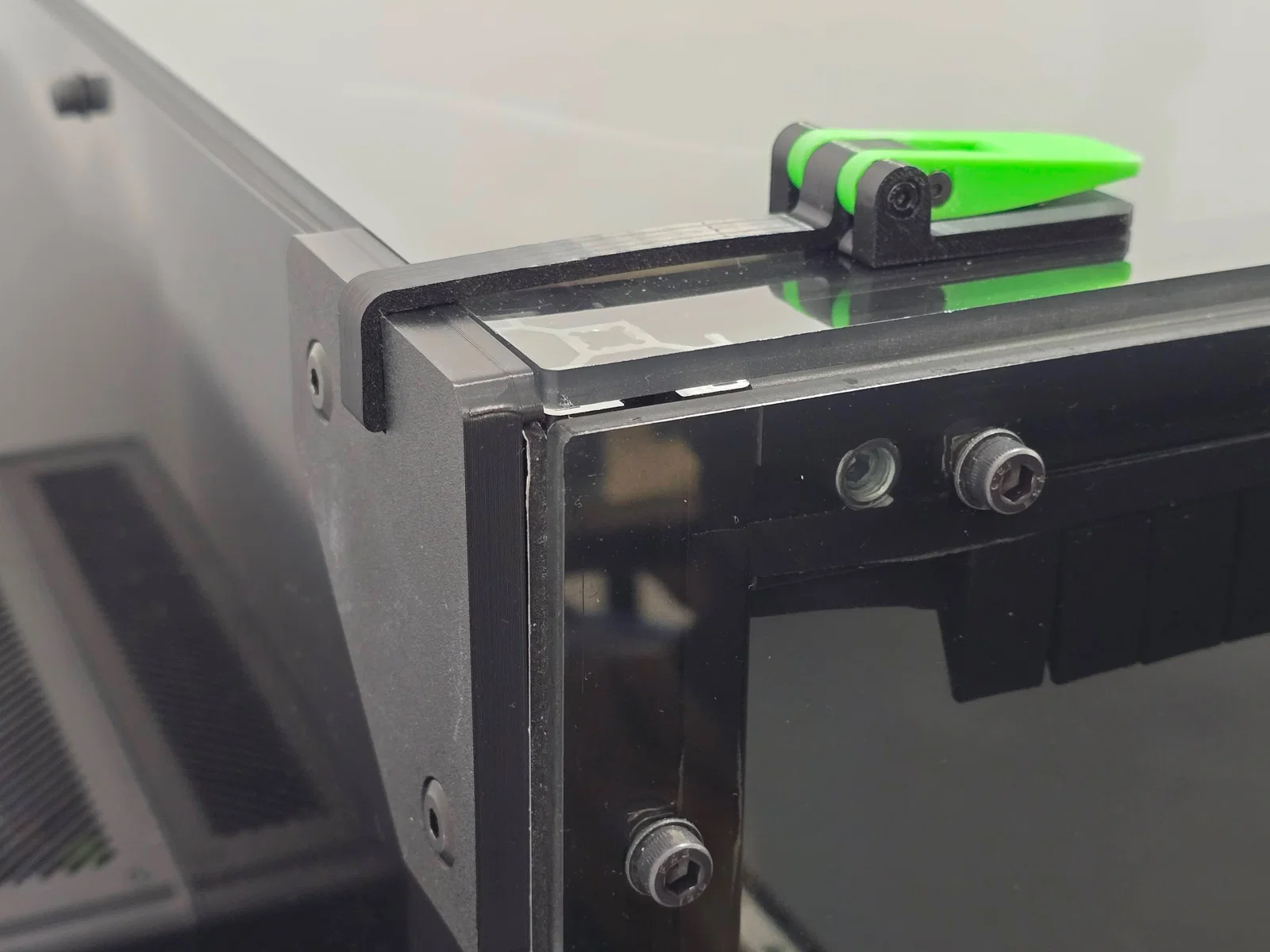

Hôm nọ tình cờ mở cái rương đựng đồ nghề, tôi nảy ra ý tưởng làm cái chốt kiểu tương tự cho các tấm ốp - vừa gọn gàng, gắn cố định vào máy, lại cực kỳ dễ sử dụng mà không cần phải thực hiện những “thao tác” phức tạp. Sau vài lần chỉnh sửa, đây là kết quả giúp giải quyết tất cả những vấn đề nêu trên.

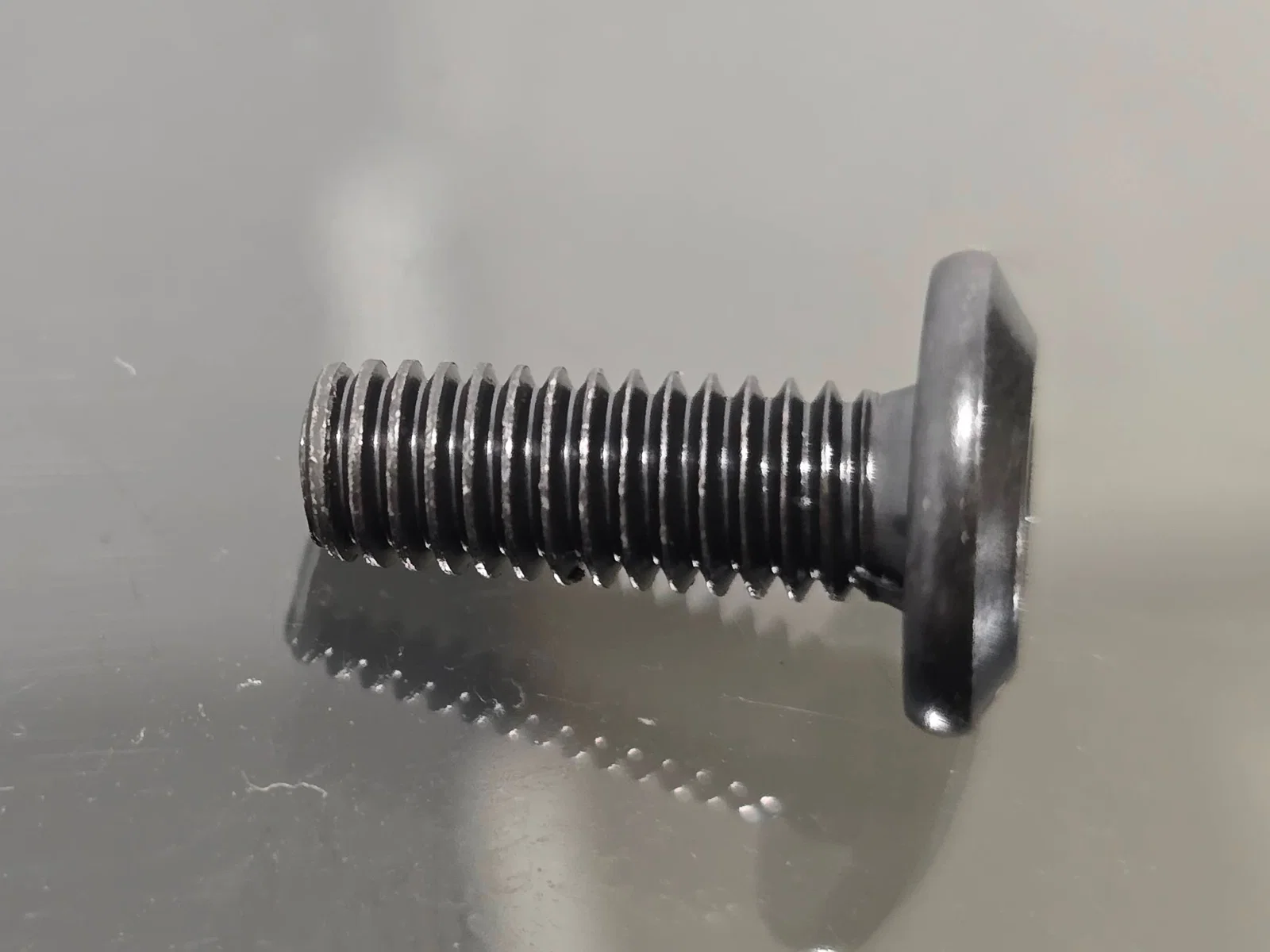

Để giữ cấu hình chốt thấp, tôi đã thay các ốc đầu trụ tiêu chuẩn trên tấm ốp bằng ốc đầu phẳng (low profile), bạn có thể dễ dàng mua trên Amazon hoặc AliExpress.

Máy của tôi dùng tấm ốp 6mm ở tất cả các mặt, riêng mặt sau là 3mm. Vì nhiều người dùng có thể dùng tấm 3mm hoặc 6mm, tôi đã tạo ra các biến thể cho cả hai, bao gồm cả biến thể 'hybrid' cho những ai có tấm phía sau mỏng hơn giống tôi.

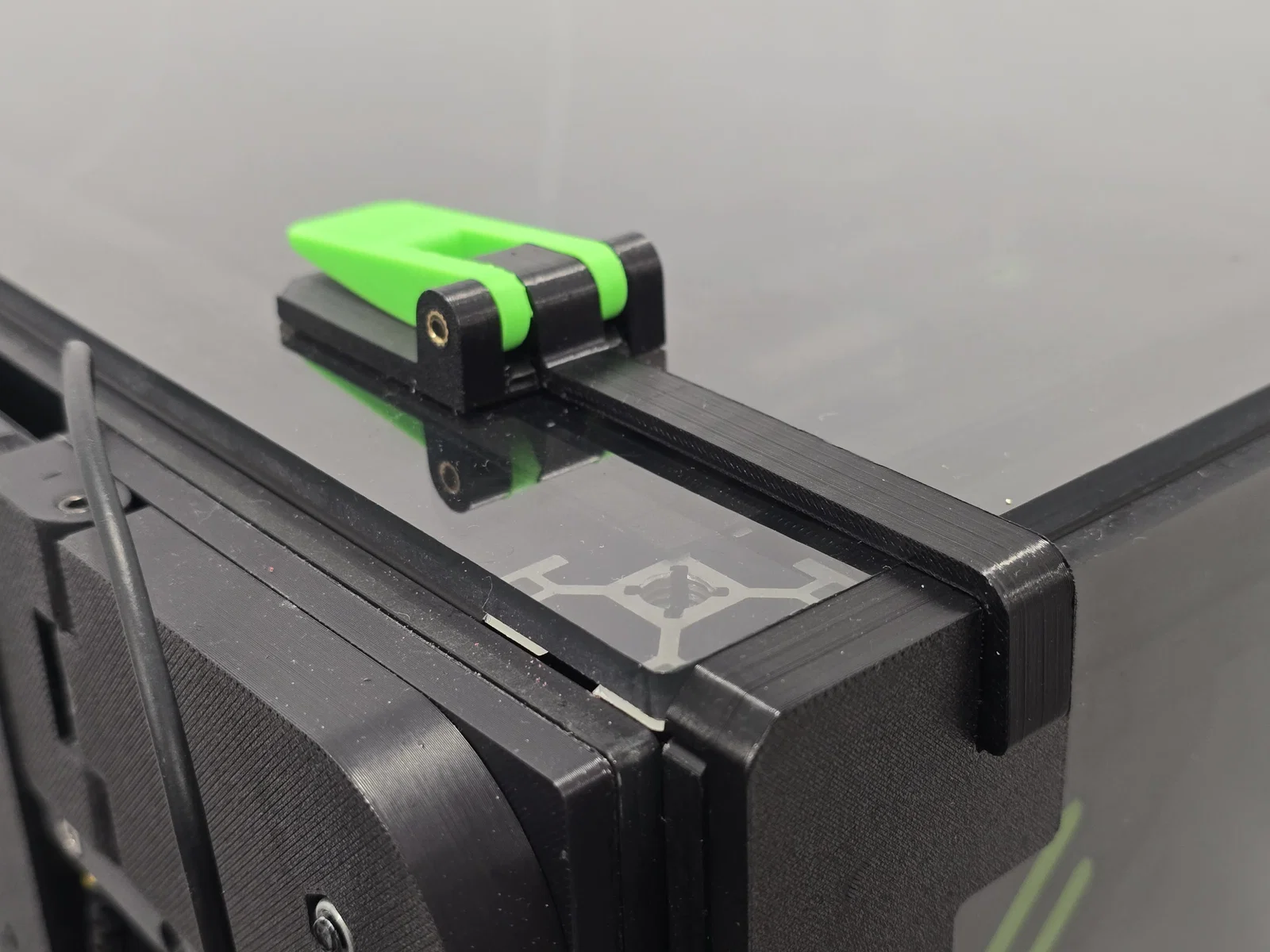

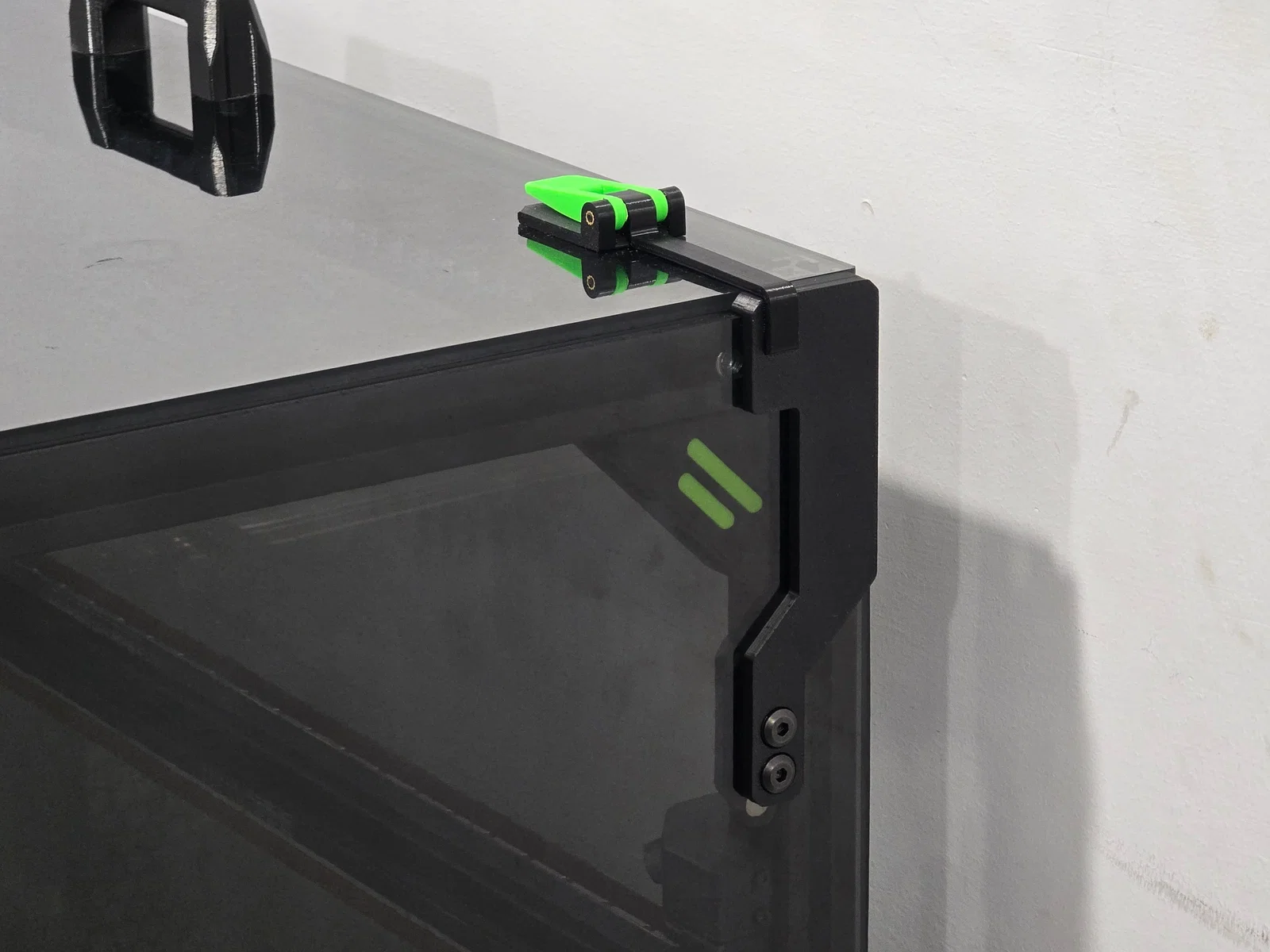

Mỗi bộ chốt gồm 4 thành phần: đế (base), tay đòn (lever), móc (hook) và khóa (buckle). Khóa gắn vào tấm ốp trước/sau, đế bắt vít vào tấm trên cùng. Tùy độ dày tấm ốp, bạn cần dùng bu-lông đầu phẳng M6 loại 16mm (cho tấm 6mm) hoặc 12mm. Các phần được giữ với nhau bằng vít M3x30mm (cho đế vào tay đòn) và vít M3x20mm âm đầu (cho tay đòn vào móc). Tay đòn và đế sử dụng đai ốc nhiệt (heatset) loại M3x4.65x4, xem ảnh để biết chi tiết. Tôi khuyên bạn nên cho một chút Loctite vào đầu vít để cơ cấu di chuyển linh hoạt.

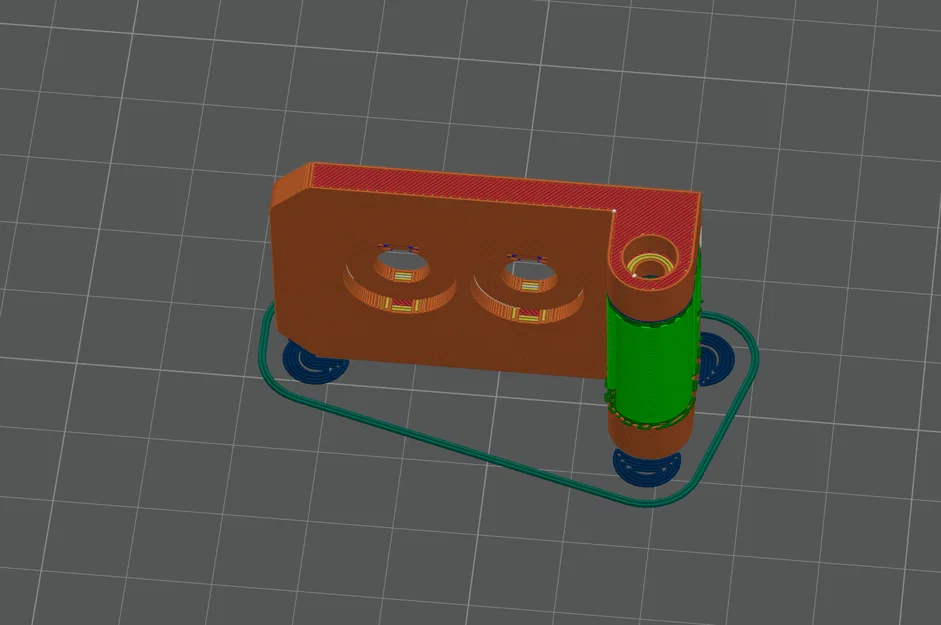

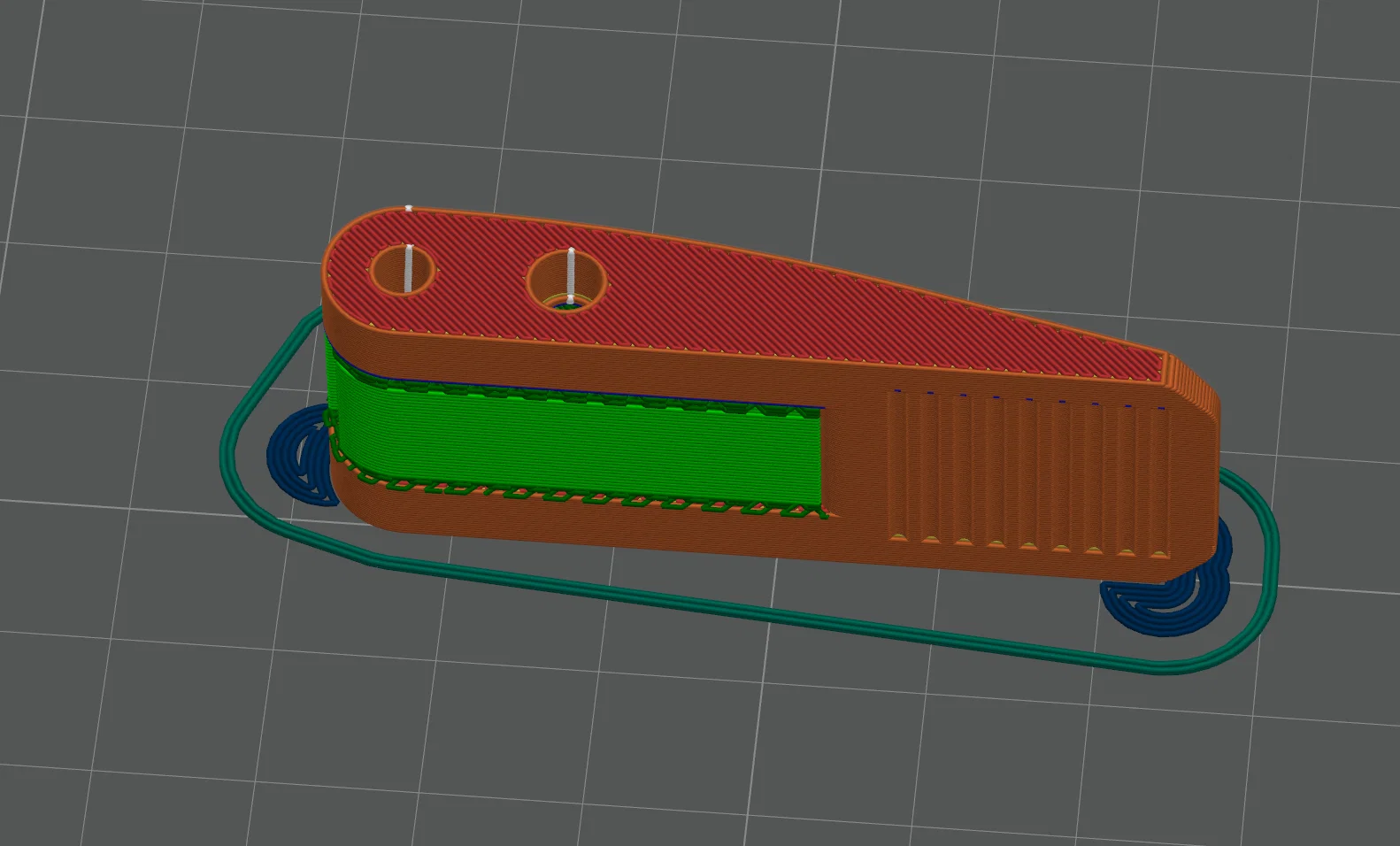

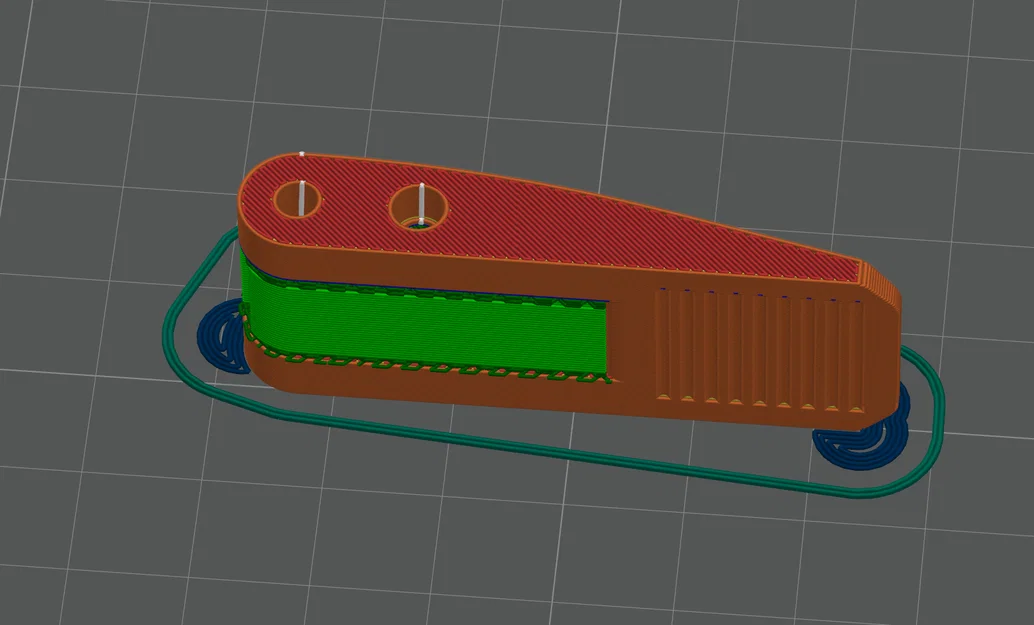

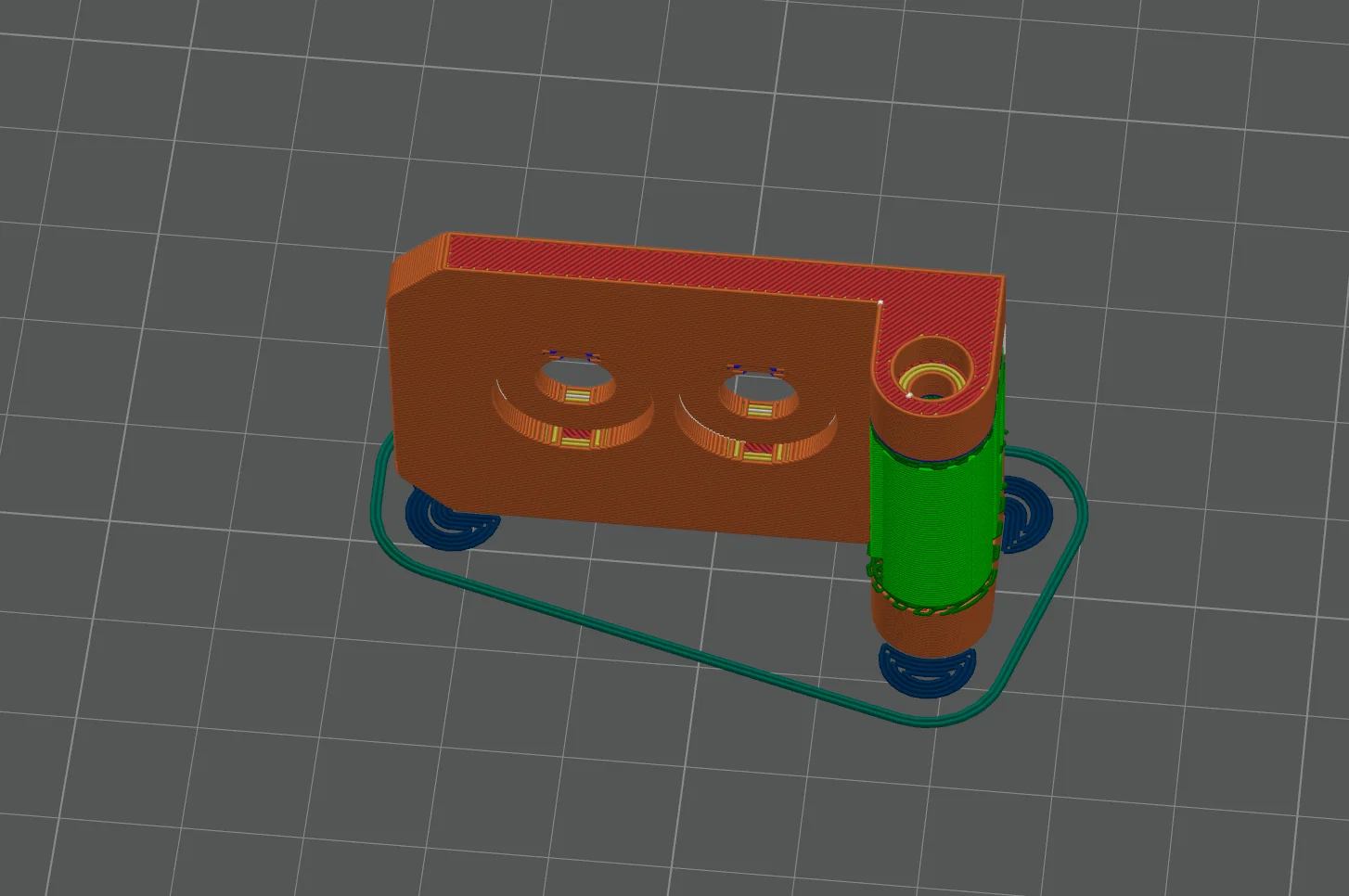

Khi in, hãy đảm bảo hướng in như trong file STL để đạt độ bền tối ưu. Phần tay đòn và đế cần hỗ trợ (supports) ở các vùng nhô ra - tôi đã thêm hình minh họa cách cắt lớp.

Các khóa (buckles) được chia theo độ dày và vị trí (RL - sau trái khi nhìn từ phía trước, v.v.). Móc (hooks) được chia theo độ dày tấm ốp.

Về vật liệu, tôi dùng ABS vì nó có độ đàn hồi cần thiết cho các móc hoạt động hiệu quả. Nên tránh dùng sợi carbon (CF) cho phần móc vì nó dễ bị biến dạng theo thời gian. Vì nằm bên ngoài máy in nên có thể dùng PLA cũng ổn. Tôi chọn in phần tay đòn màu xanh để tạo điểm nhấn theo tông màu của RatRig.
