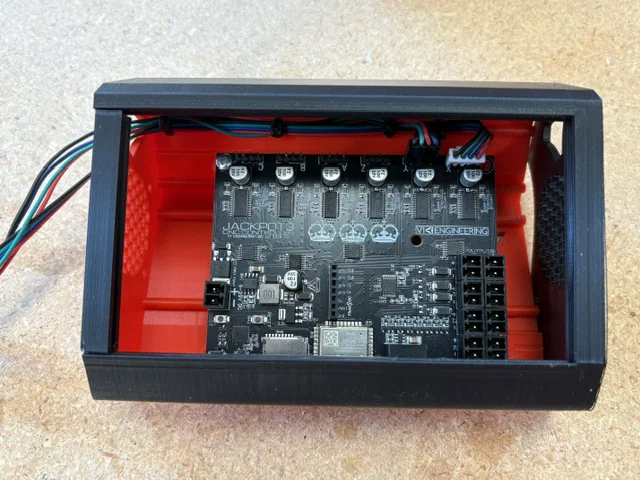

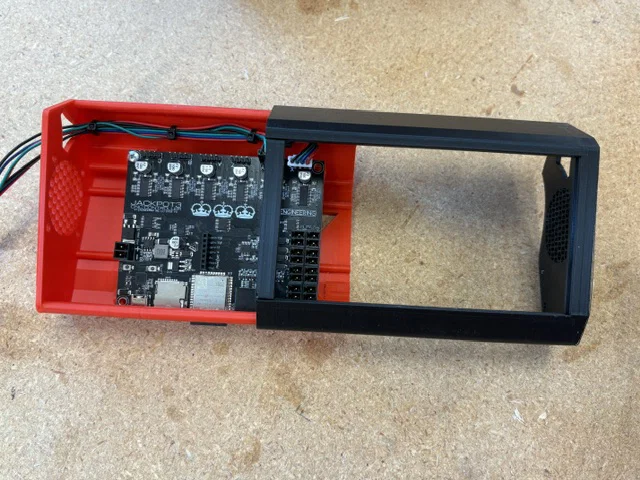

Vỏ hộp Jackpot3 cho máy V1 Engineering Lowrider 3

Mình muốn nâng cấp con Lowrider v3 lên board điều khiển Jackpot 3 nhưng lại không tìm được cái vỏ hộp nào ưng ý, thế nên mình đã remix lại từ một trong những thiết kế tuyệt vời của design8studio.

Ba điểm khác biệt chính so với thiết kế gốc là:

• Nó được làm riêng cho Jackpot3!

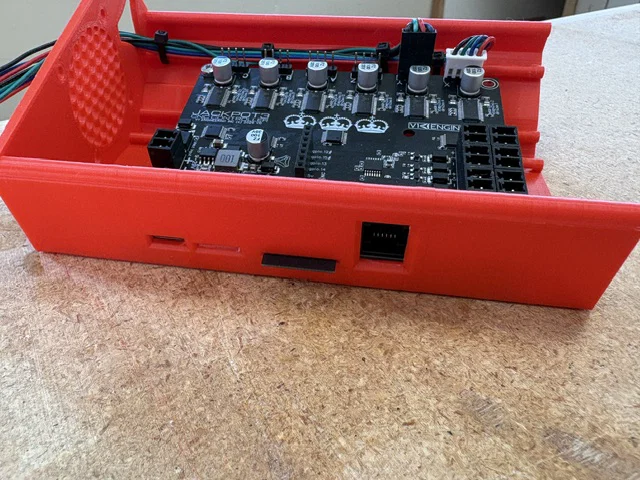

• Truy cập cổng kết nối từ phía trước. Jackpot3 bố trí tất cả cổng kết nối trên cùng một cạnh bảng mạch. Vỏ hộp này cho phép bạn thao tác với cổng USB, khe cắm thẻ SD và giắc RJ12 ngay từ mặt trước. Ăng-ten WiFi cũng được đưa ra phía trước.

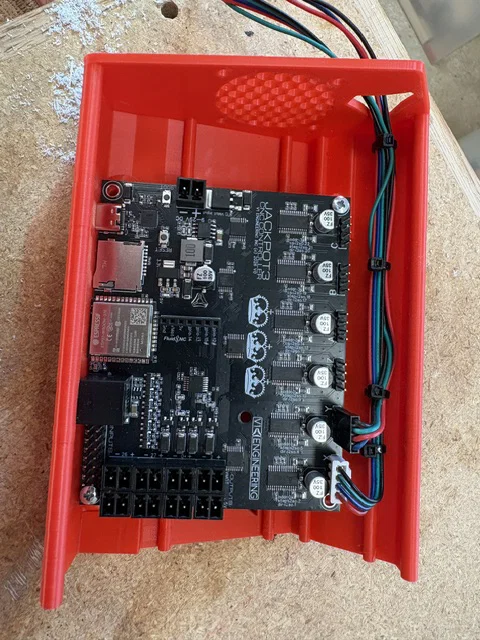

• Có 4 đường ray "cố định dây" bên trong (xem ảnh minh họa). Các đường ray này có khe để luồn dây thít, giúp đi dây gọn gàng hơn. Tổng cộng có 4 đường ray - 2 đường chạy dọc phía sau và 2 đường chạy bên dưới bảng mạch đã lắp. Bạn sẽ cần dùng dây thít loại nhỏ cho các vị trí này.

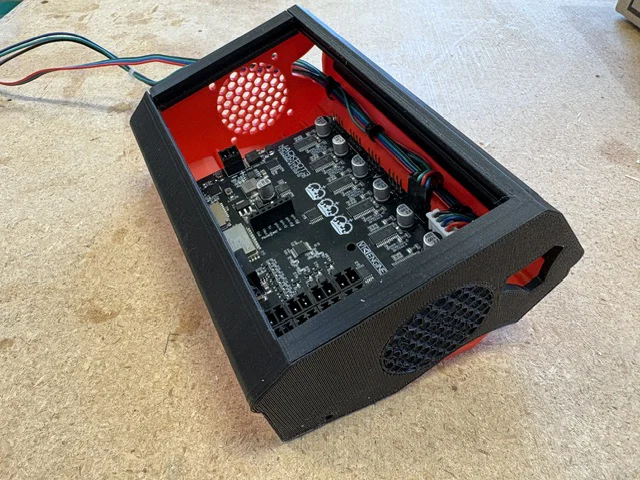

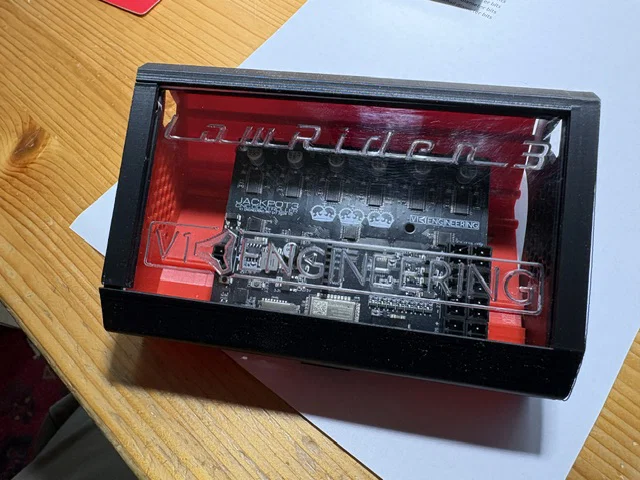

Các thiết kế mặt kính Plexiglas dùng cho bản gốc vẫn lắp vừa với mẫu này. Có một miếng chặn nhỏ ở cuối giúp giữ mặt kính cố định bằng một hoặc hai giọt keo CA. Giống như bản gốc, thiết kế này cũng hỗ trợ lắp thêm quạt 40mm nếu bạn cần.

Jackpot3 được cố định bằng ốc 3mm.

Đây là mẫu thiết kế thứ hai của mình trên Printables - rất mong nhận được phản hồi từ mọi người!
