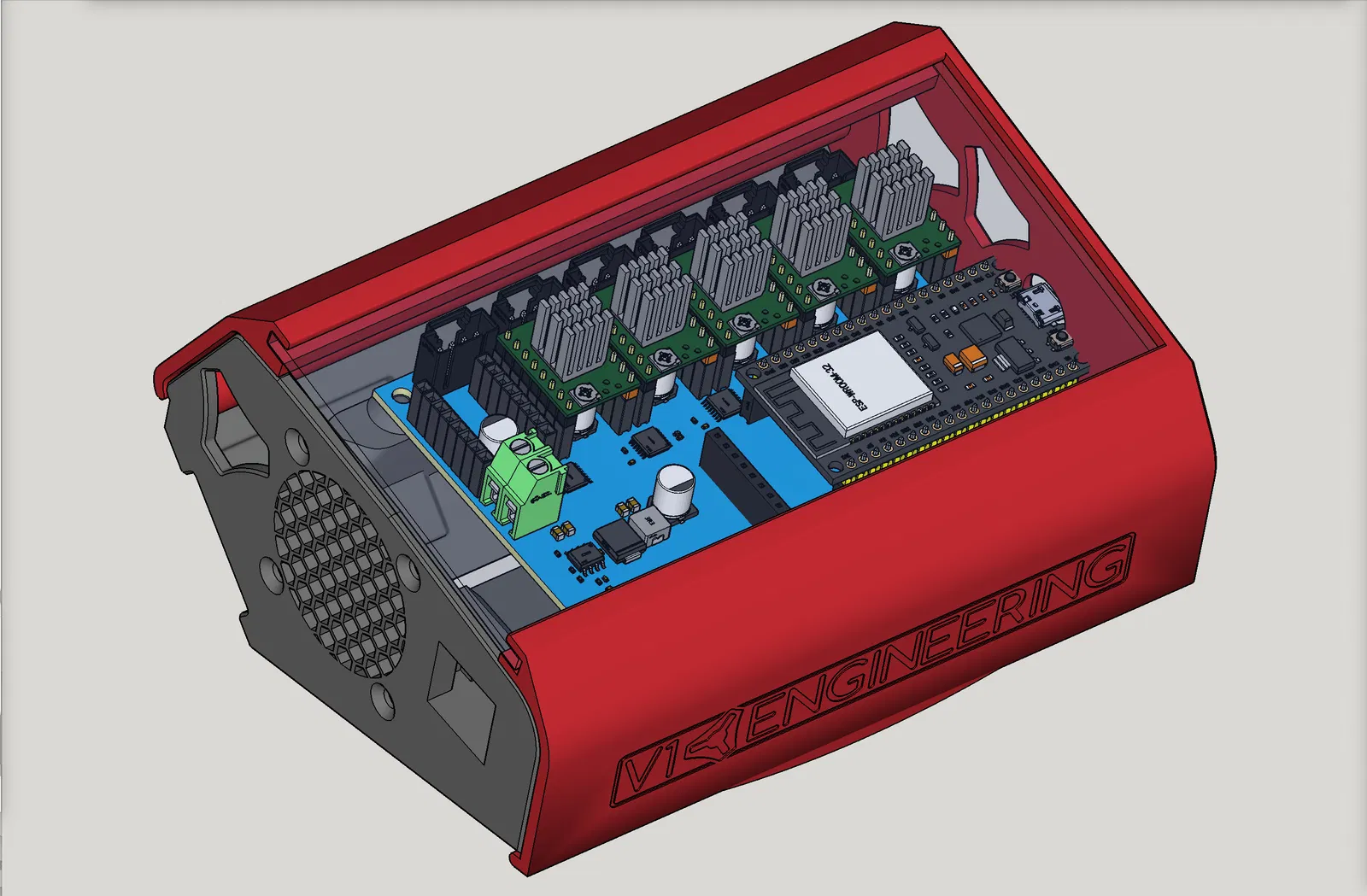

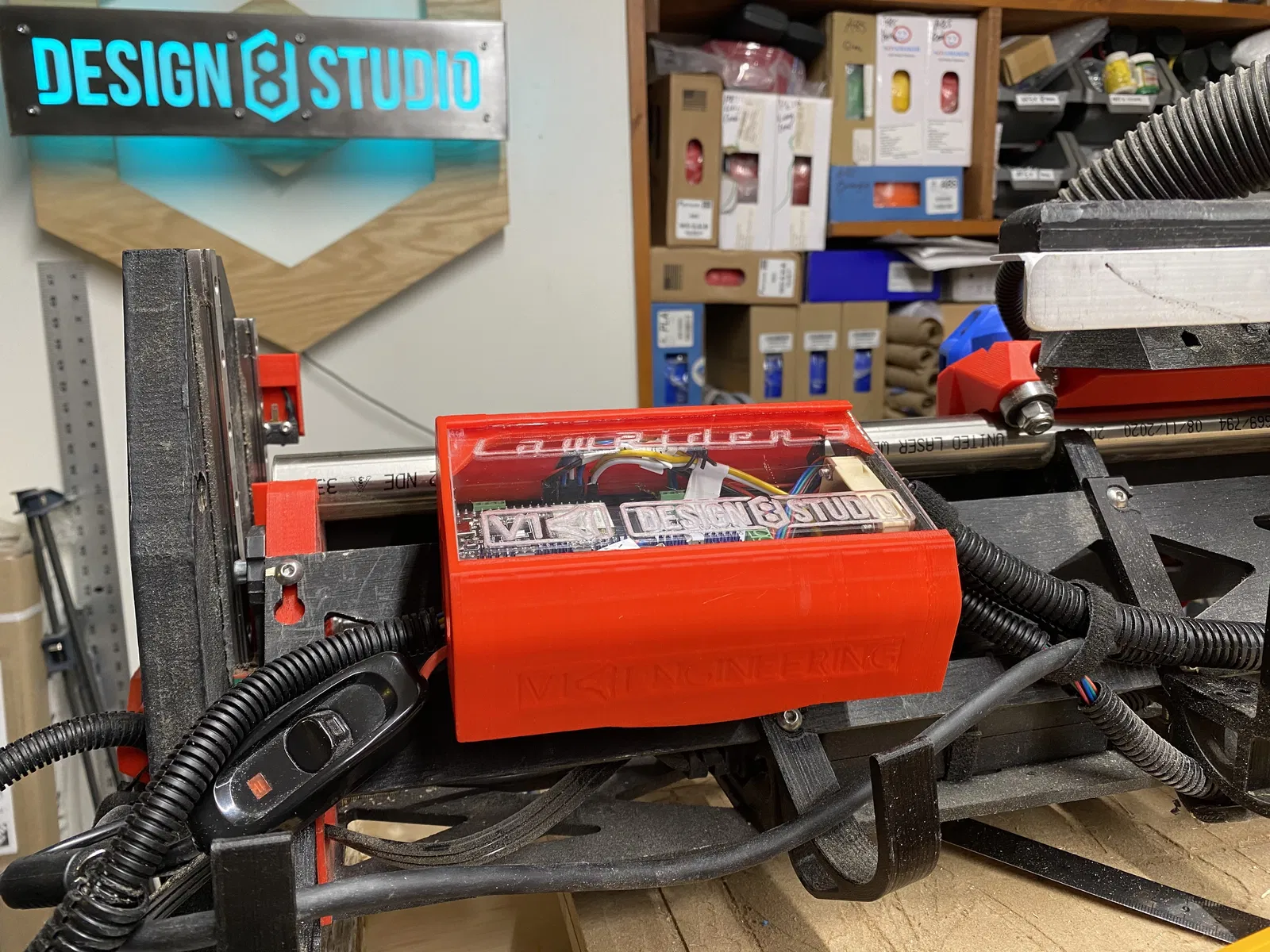

Vỏ hộp mạch Jackpot CNC cho LowRider v3 (bản v2.0, có khe jack keystone, cửa sổ mica)

LƯU Ý: Đây là phiên bản v2.0. Nếu bạn đang tìm v1.0 hoặc 1.1, hãy nhấn vào các liên kết bên dưới:

• v1.0
• v1.1

Có gì mới trong phiên bản này:

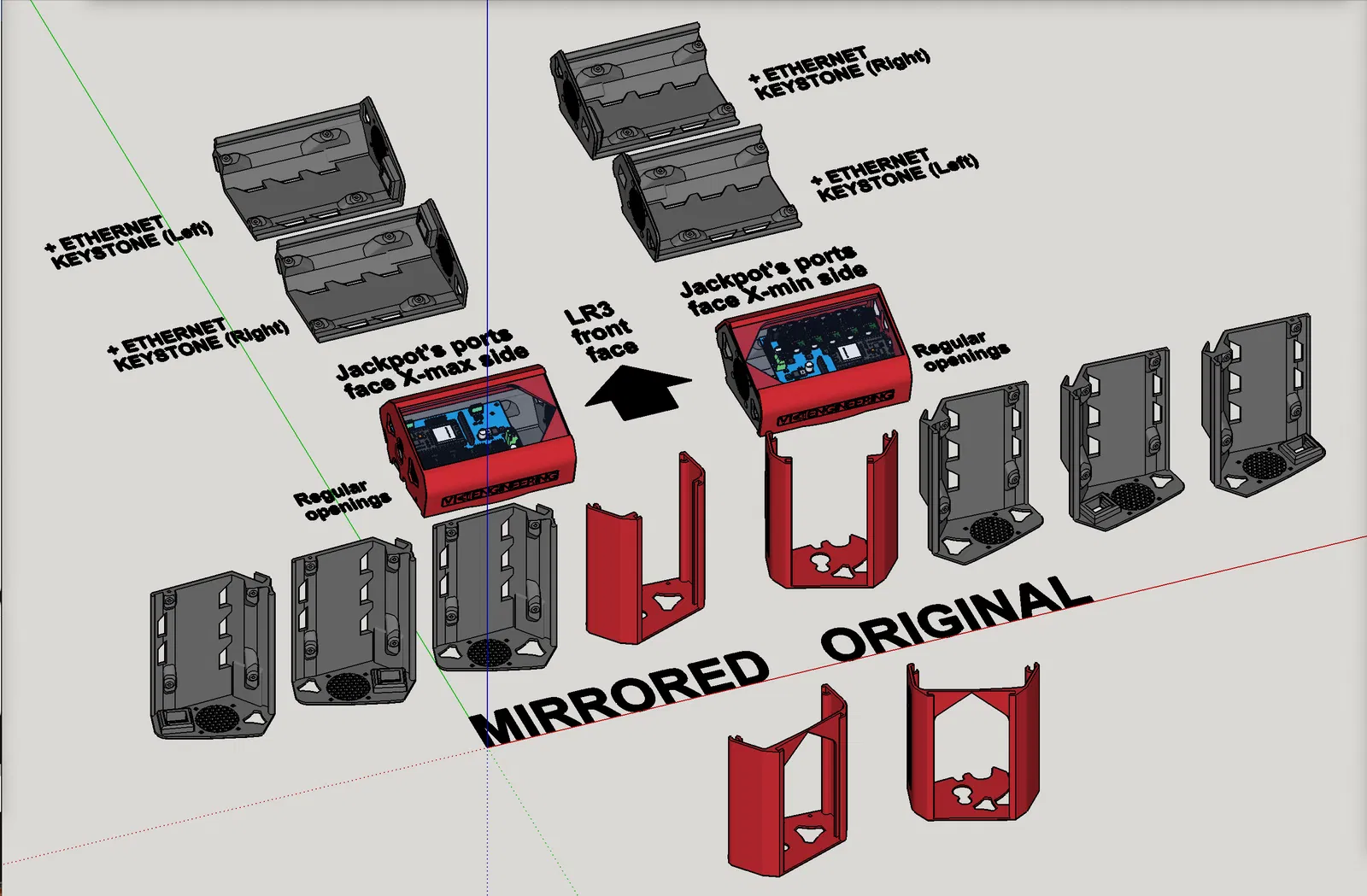

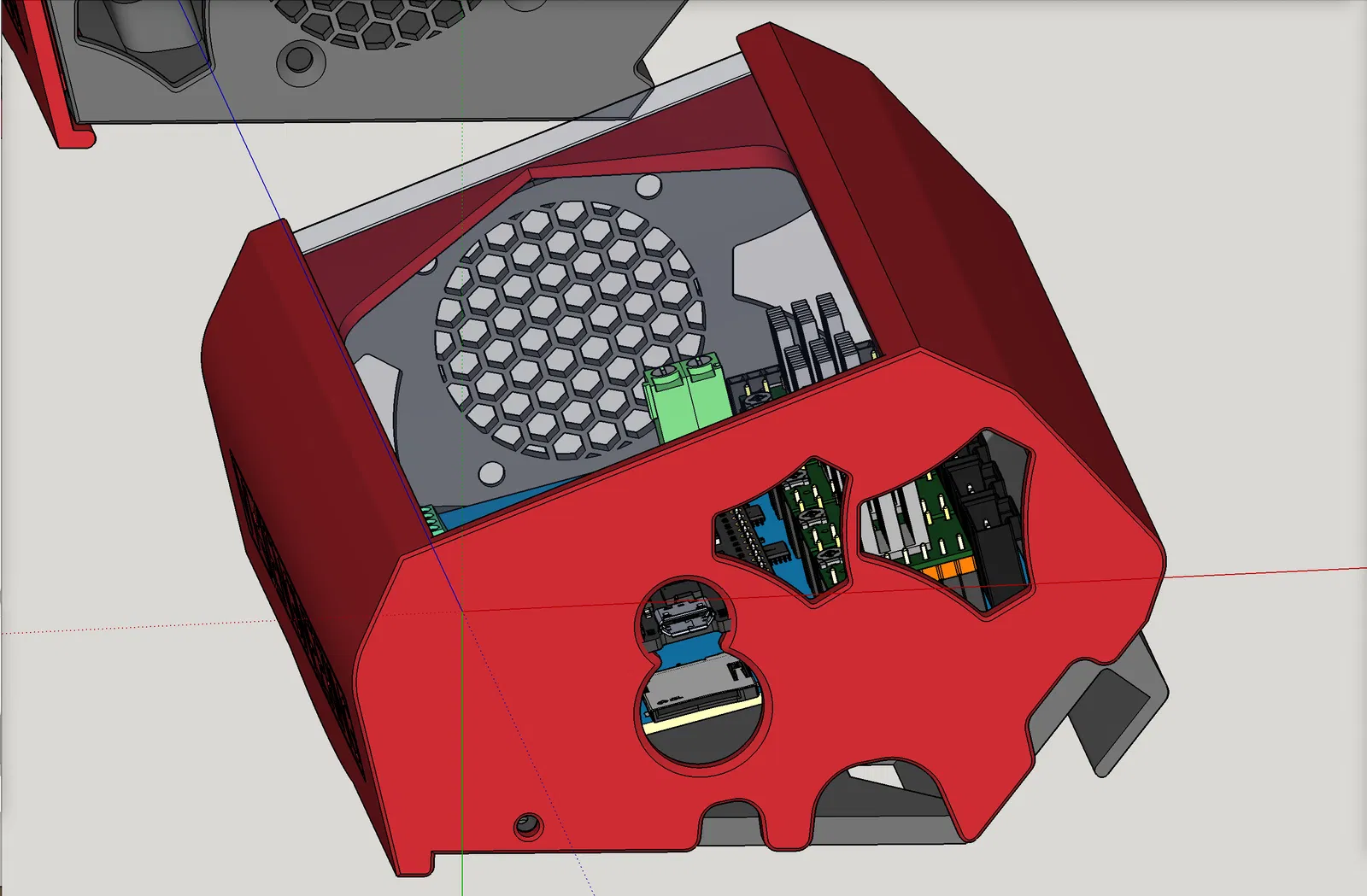

• Điểm mới chính là khe cắm keystone jack ở phần đế. Bạn có thể dùng nó để gắn jack ethernet giúp kết nối/tháo rời nhanh chóng. Ý tưởng này được đề xuất bởi @MakerJim từ cộng đồng V1E.
• Các lỗ bắt vít M3 để gắn board Jackpot nay đã được thiết kế xuyên suốt, giúp bạn thoải mái sử dụng vít với nhiều độ dài khác nhau.
• Theo góp ý từ một thành viên khác trong cộng đồng V1E, nắp đậy nay có thêm tùy chọn thanh giằng ngang phía trên để chống cong vênh khi thao tác trước khi dán tấm mica (plexiglas). Từ ngày 20/5/2024, độ nghiêng của thanh giằng đã được điều chỉnh xuống 50 độ để in dễ dàng hơn mà không cần dùng support.

Tại sao lại là v2.0 thay vì 1.2?

• Vì nắp v2.0 không tương thích với đế 1.2 cũ và ngược lại.

Mình đã làm v1.0 (hoặc 1.1), có nên nâng cấp không?

• Trừ khi bạn thực sự cần khe cắm keystone jack mới, còn không thì cũng không cần thiết. Các thay đổi khác chỉ là tiểu tiết.

Mình chưa làm v1.0 hay 1.1, có nên chọn bản này không?

• Nên nhé. Đây là phiên bản đầy đủ nhất với nhiều tùy chọn, rất đáng để bắt đầu với v2.0.

Các linh kiện v1.0 hoặc 1.1 có dùng chung được với v2.0 không?

• Thực tế là không. Tấm mica trong suốt trên nắp vẫn là thiết kế cũ, nhưng vì bạn đã dán chết nó vào bản v1.0/1.1 rồi nên không thể tái sử dụng.

Dưới đây là mô tả từ bản v1.1, vẫn áp dụng cho bản này:

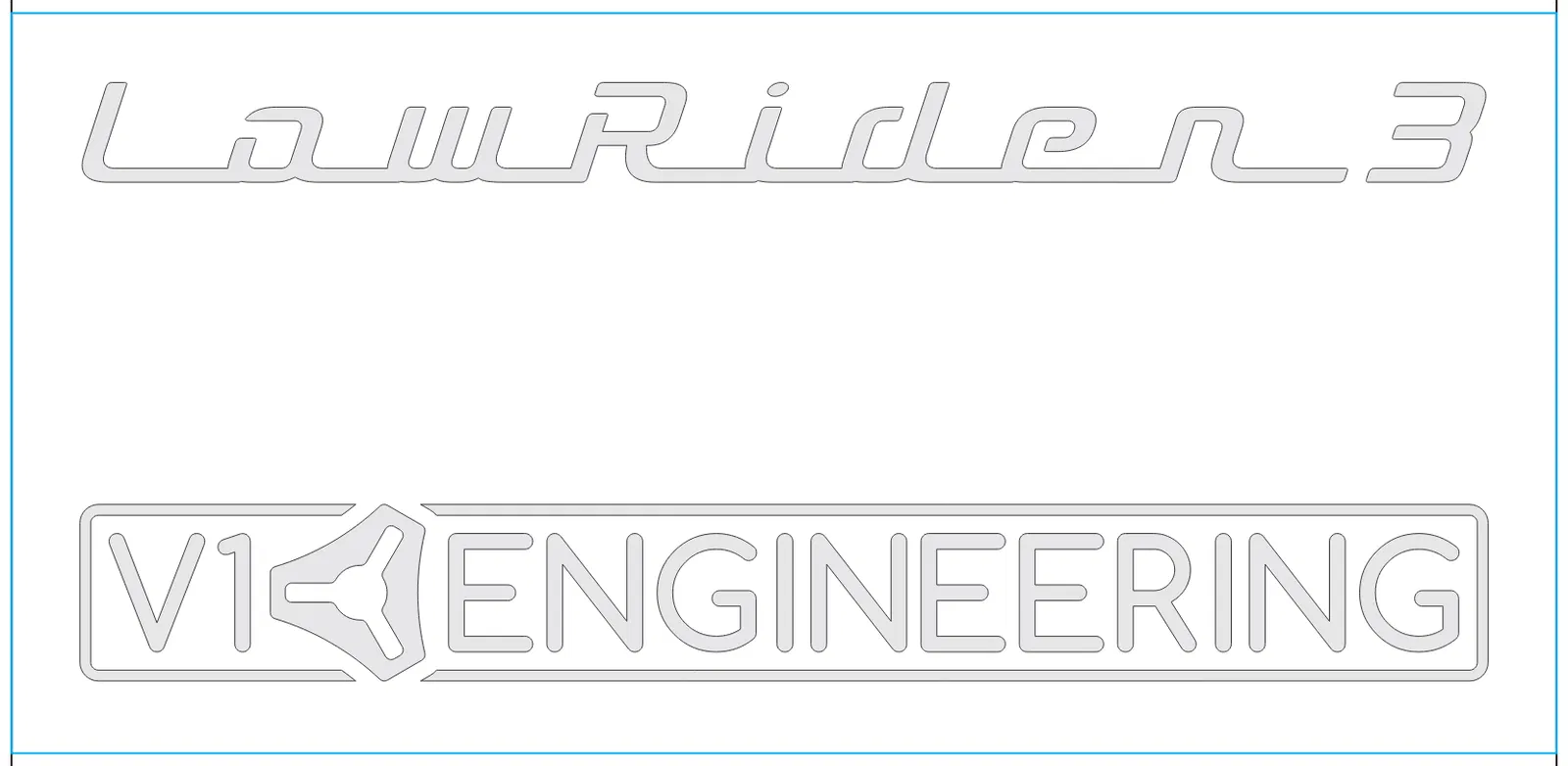

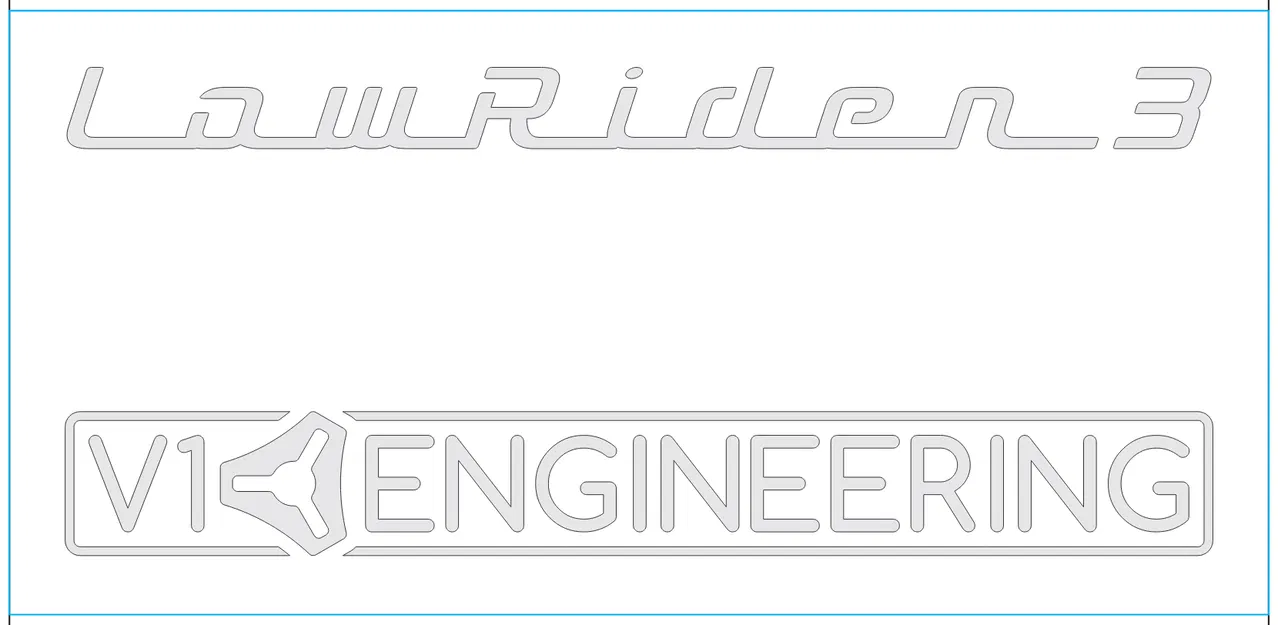

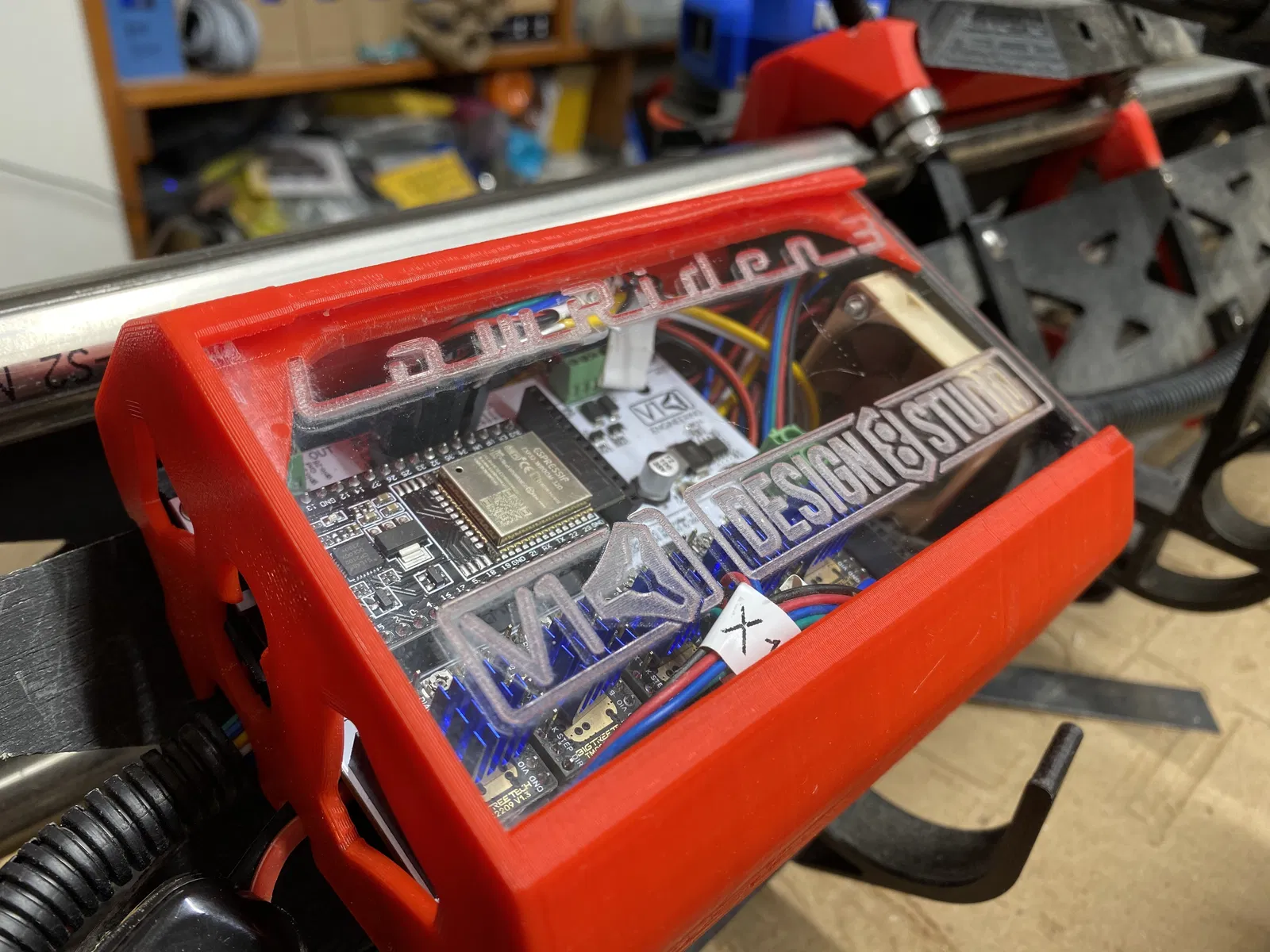

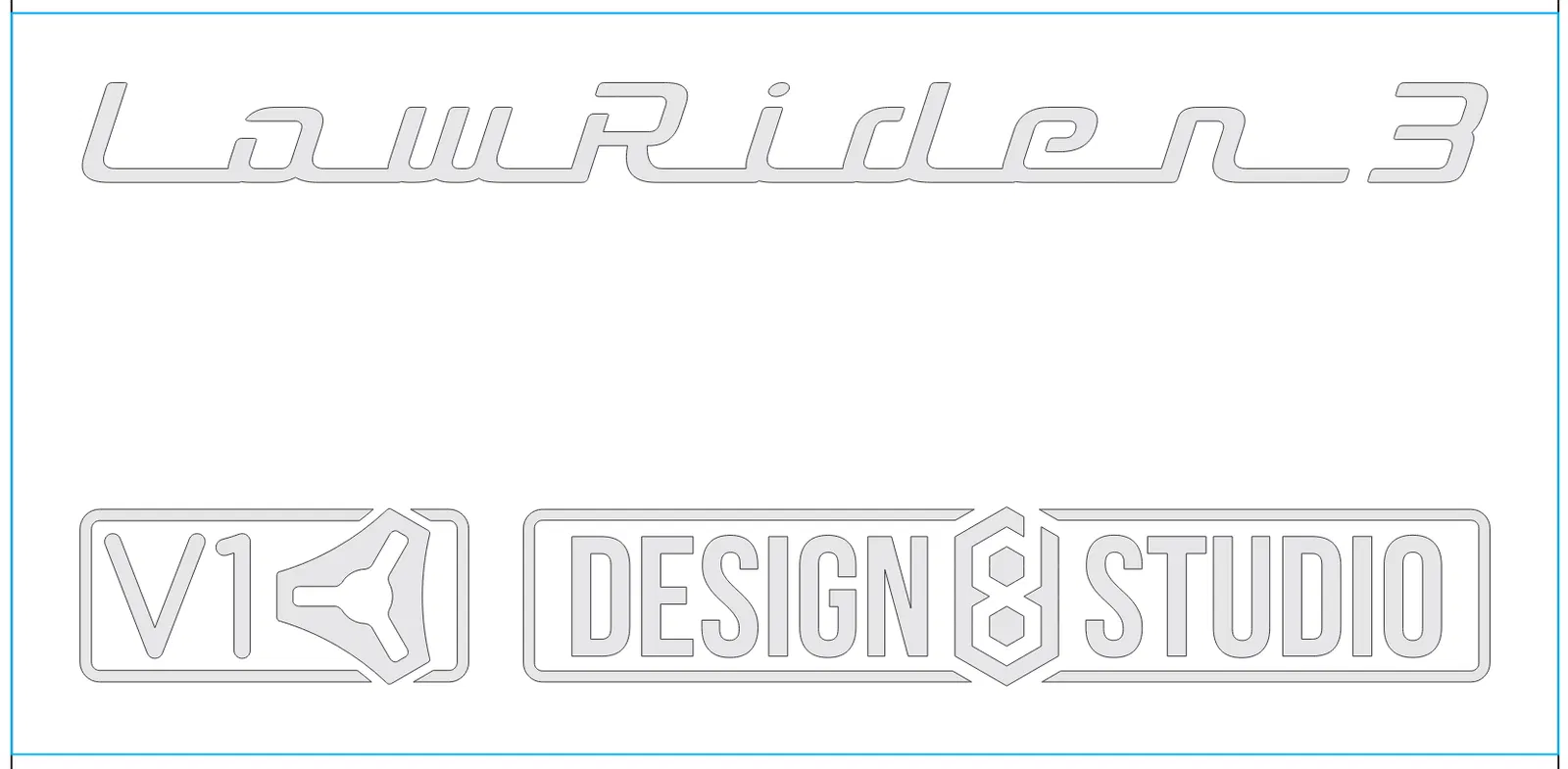

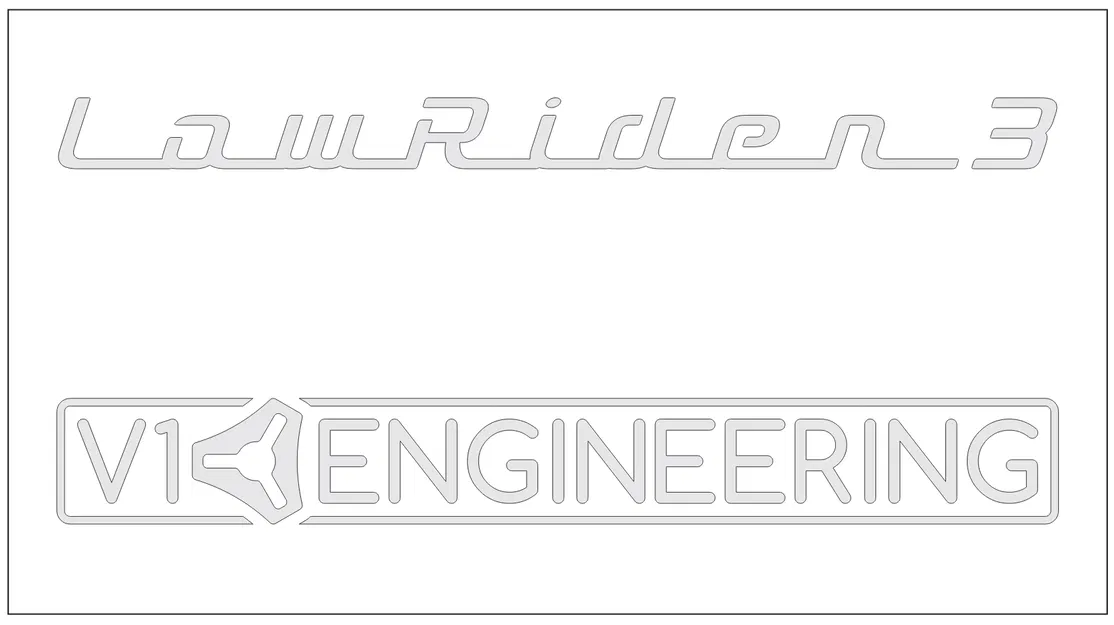

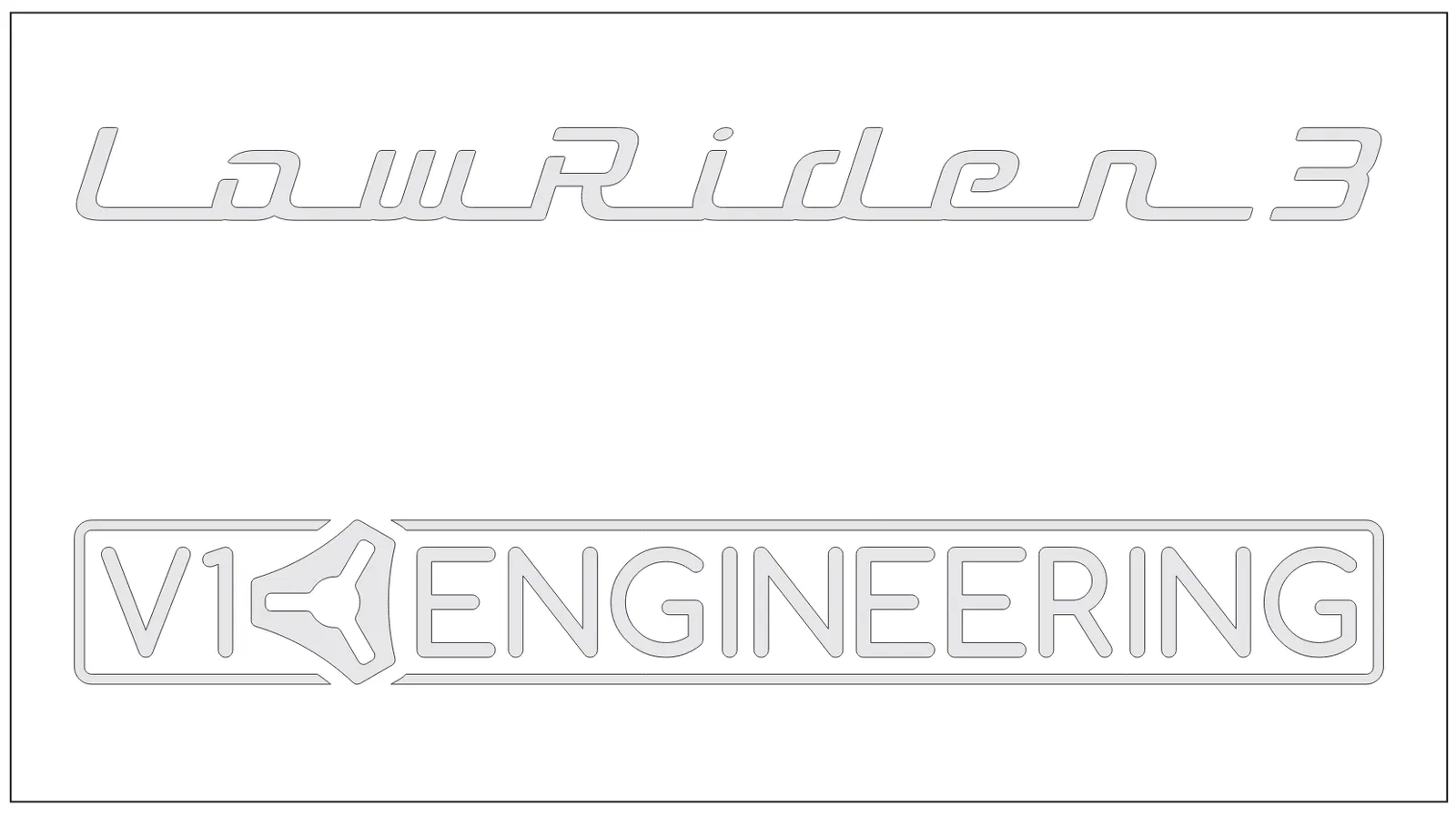

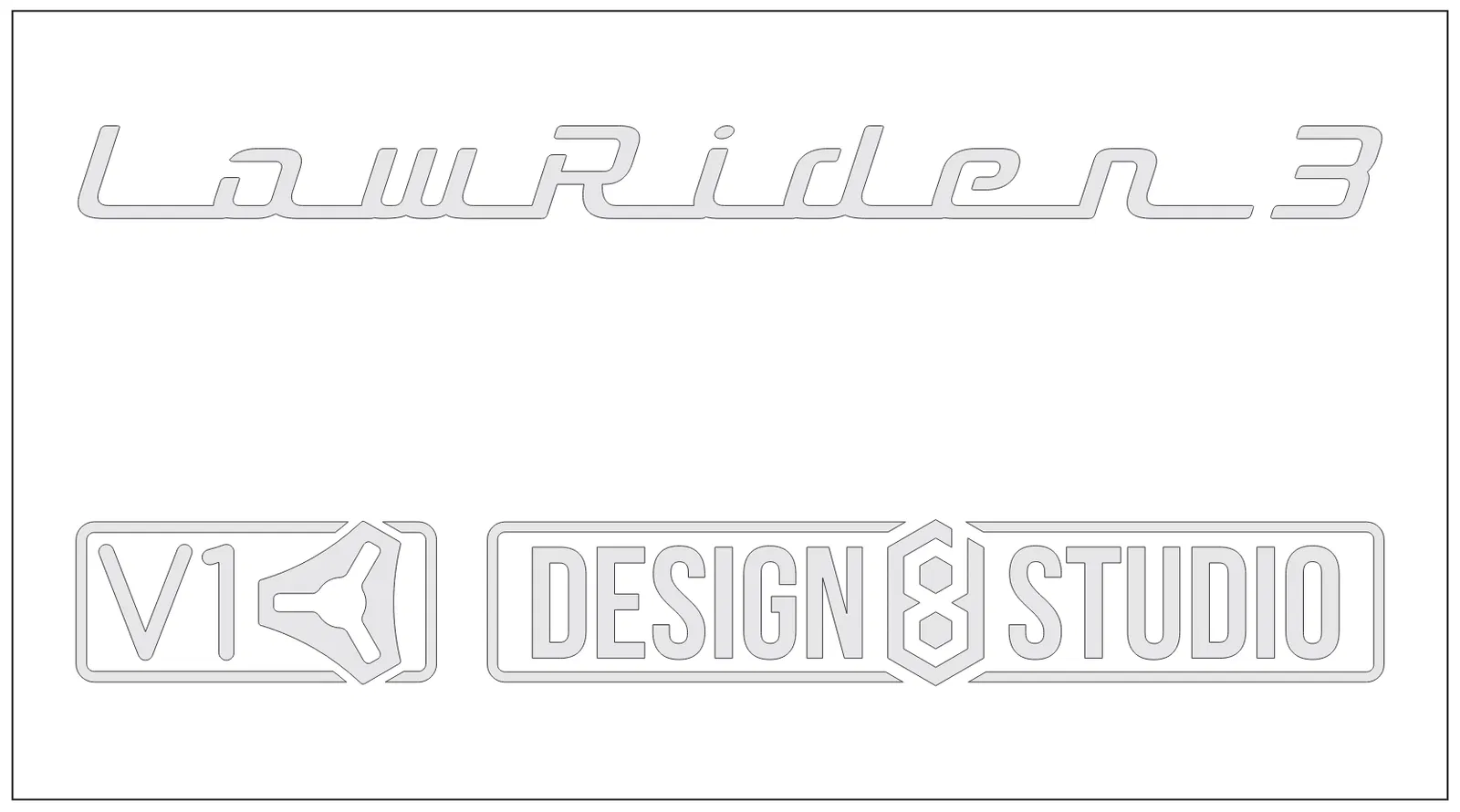

Lưu ý: Từ ngày 16/11/2023, mình đã thêm các file SVG để khắc logo “LowRider 3”, “V1 Engineering”, “V1E” và “Design8Studio” lên tấm mica. Bạn có thể dùng máy khắc laser (như mình dùng máy CO2) hoặc dùng mũi V-bit trên máy CNC để khắc. Mình đã cung cấp cả tùy chọn khắc trước và sau khi lắp kính. Các file đồ họa đã được bao gồm đầy đủ.

Khi vệ sinh bụi, hãy tránh dùng các chất tẩy rửa mạnh như cồn hay WD-40 vì sẽ gây nứt vi mô ở rìa vết khắc. Mình đã từng mắc lỗi này và phải dùng súng nhiệt để sửa (lưu ý: súng nhiệt cần cực kỳ cẩn thận kẻo làm biến dạng nhựa).

Những thay đổi ở bản “v1.1” (vẫn hữu ích):

• Đế (BASE): Tối ưu thêm không gian đi dây bằng cách lược bớt độ dày không cần thiết.
• Nắp (LID): Làm gờ kính sâu hơn để giấu keo thừa, thêm rãnh ở đáy nắp để đi dây điện dễ dàng mà không cần phải luồn qua lỗ, giúp tháo lắp nắp nhanh gọn.

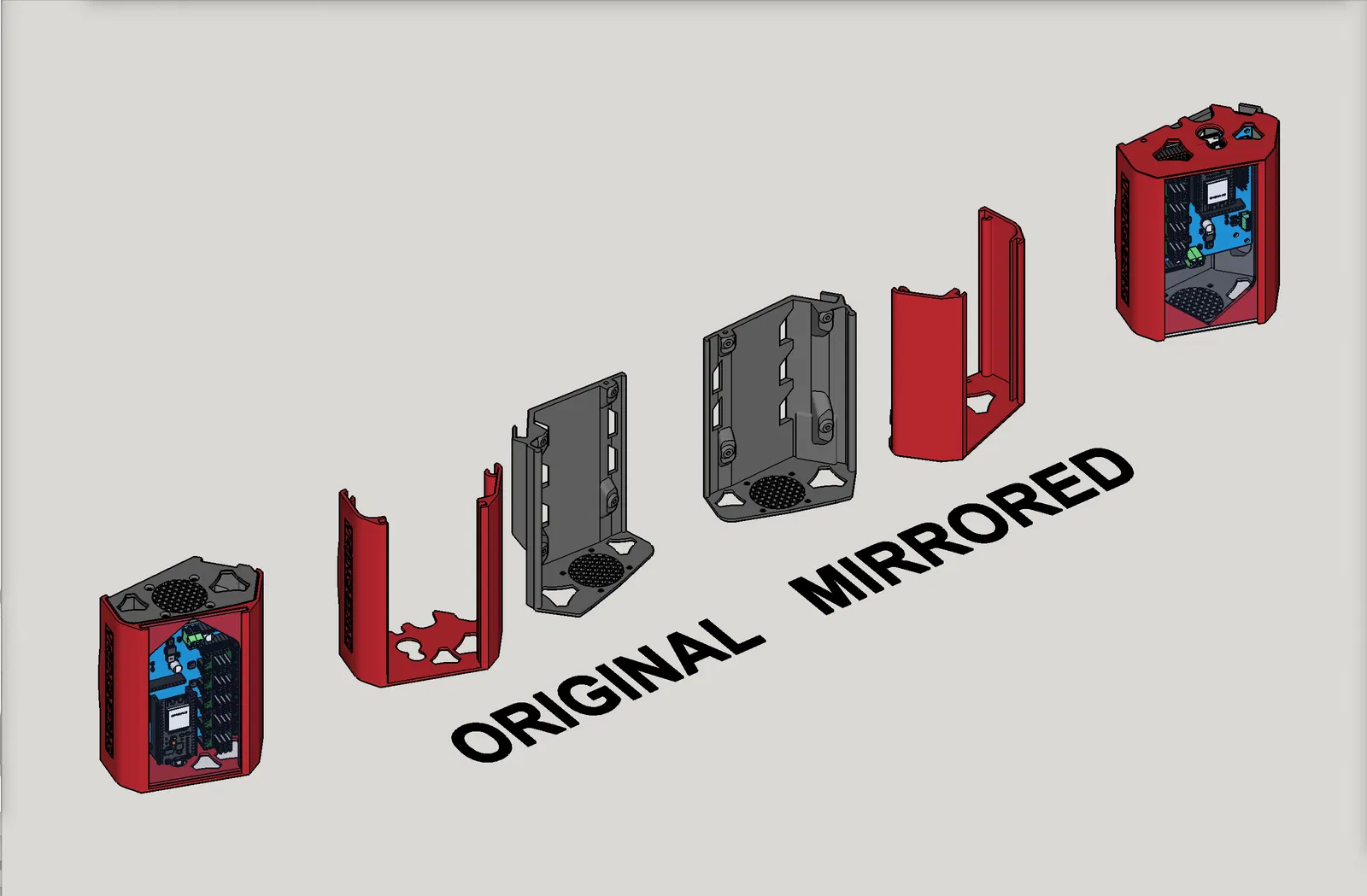

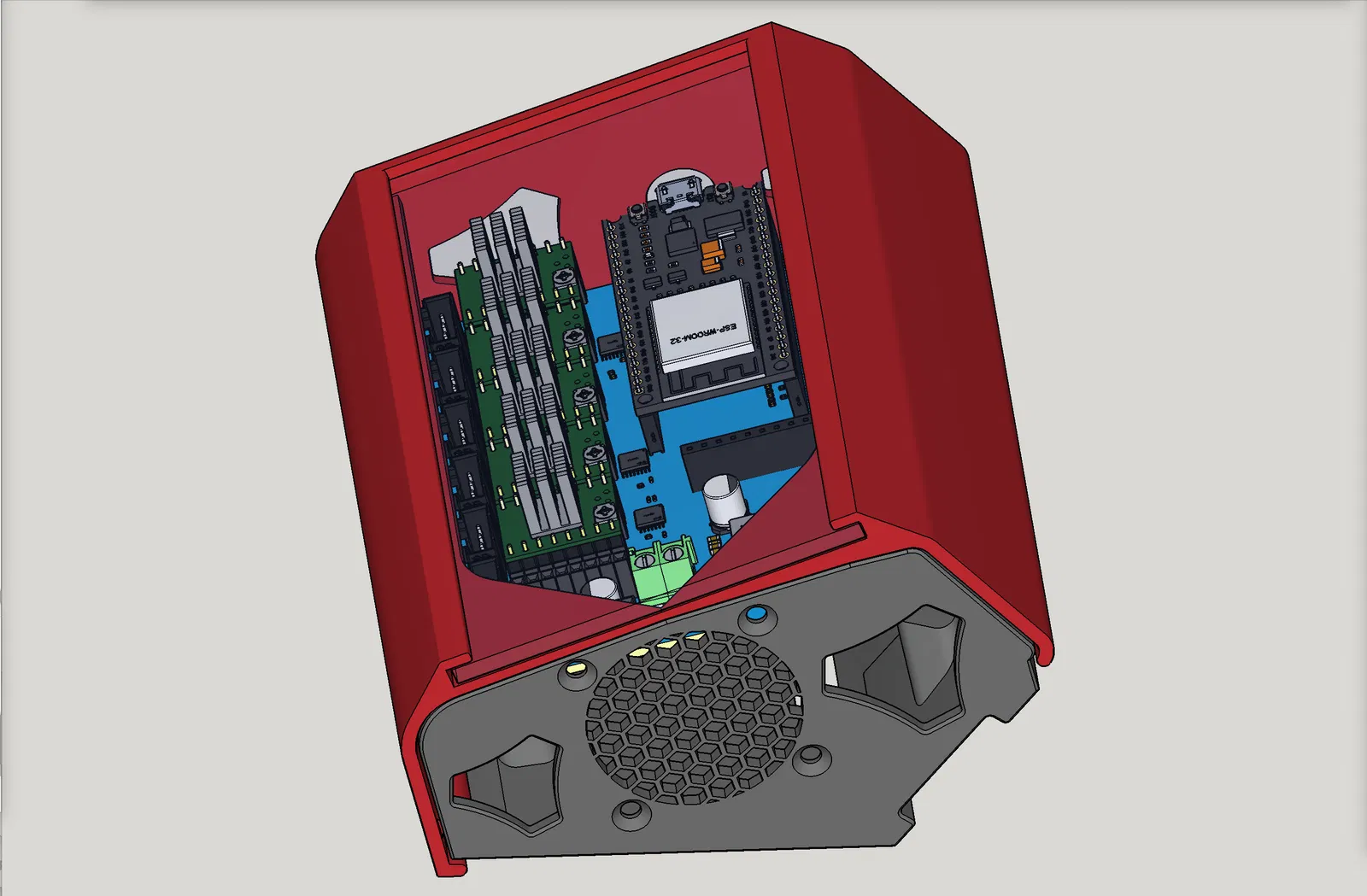

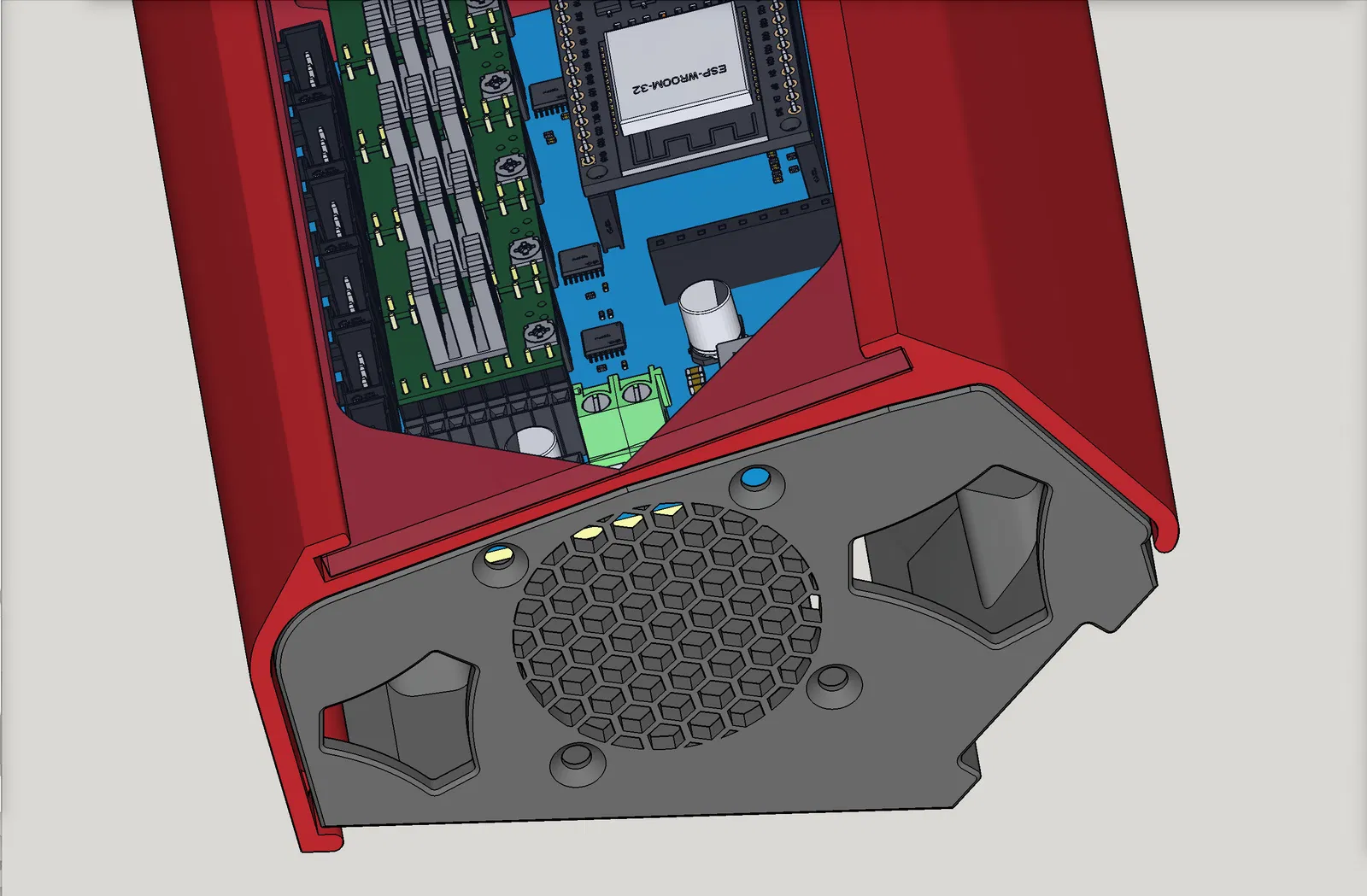

(Phần còn lại giữ nguyên thiết kế gốc từ v1.0 của @vicious1, @Tokoloshe và @Jonathjon, bổ sung thêm tùy chọn đế có gắn quạt 40mm).
