Hộp đấu nối Wago 221 Inline cho dây mềm (Phiên bản dùng Heat Set Insert)

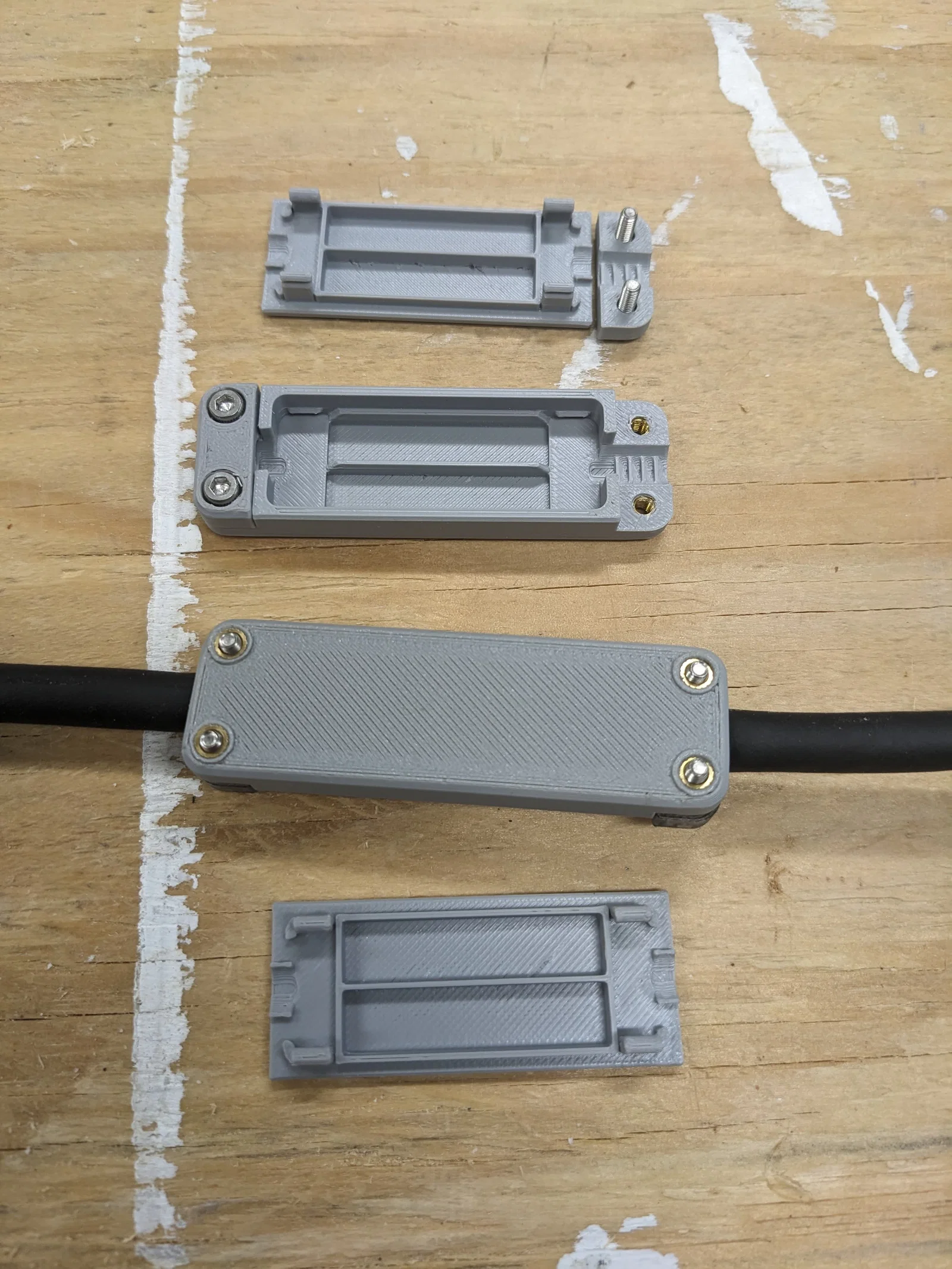

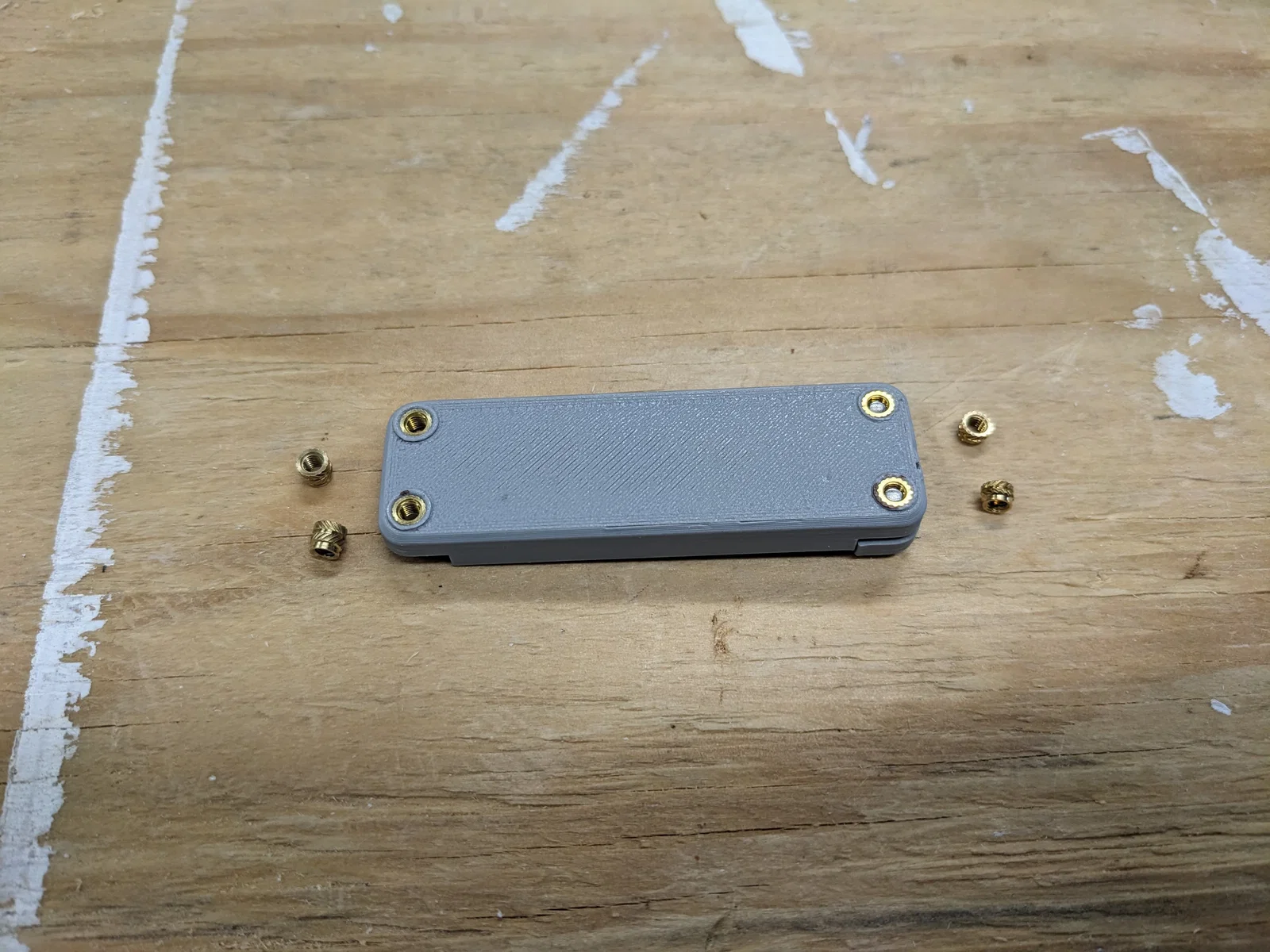

Mình đã chỉnh sửa mẫu này để dùng heat set insert M3 thay vì đai ốc lục giác. Bạn có thể lắp insert từ hai phía của lỗ, nhưng mình ưu tiên lắp từ mặt dưới để tránh việc insert bị tuột ra ngoài. Lưu ý rằng việc này có thể làm một ít nhựa thừa lồi vào lỗ vít, bạn chỉ cần dùng kìm cắt dây tỉa bớt là xong. Bạn cũng có thể dùng tính năng modifier trong phần mềm slicer để tăng thêm độ dày nhựa xung quanh các lỗ vít cho chắc chắn.

Linh kiện cần thiết:

• (4) - M3 heat set threaded inserts (độ dài 3mm hoặc 4mm đều ổn).
• (4) - Vít M3. Mình thấy vít dài từ 8mm đến 12mm là vừa đẹp tùy theo đường kính dây điện bạn dùng.

Dưới đây là hướng dẫn gốc của tác giả pjvenda:

Cảnh báo an toàn điện:

Làm việc với điện rất nguy hiểm và có thể gây tử vong. Vui lòng không sử dụng hộp đấu nối này nếu bạn không am hiểu về các quy định và quy trình an toàn điện tại địa phương. Sự an toàn của bạn là trách nhiệm của chính bạn.

Mô tả:

Mình thấy bản thân hay phải làm các hộp đấu nối cho đầu nối Wago 221 quá... Mẫu này được thiết kế riêng cho dây điện mềm (loại 2, 3, 4 và 5 lõi) dùng đầu nối Wago dạng thẳng (inline).

• Dùng cho đầu nối Wago 221 dạng thẳng (221-2411): https://www.wago.com/gb/installation-terminal-blocks-and-connectors/inline-splicing-connector-with-levers/p/221-2411. Loại đầu nối này hỗ trợ cả dây lõi đơn và dây nhiều sợi, nên về kỹ thuật thì không cần dùng đầu cos (ferrules), nhưng mình vẫn khuyên dùng để đảm bảo hơn.

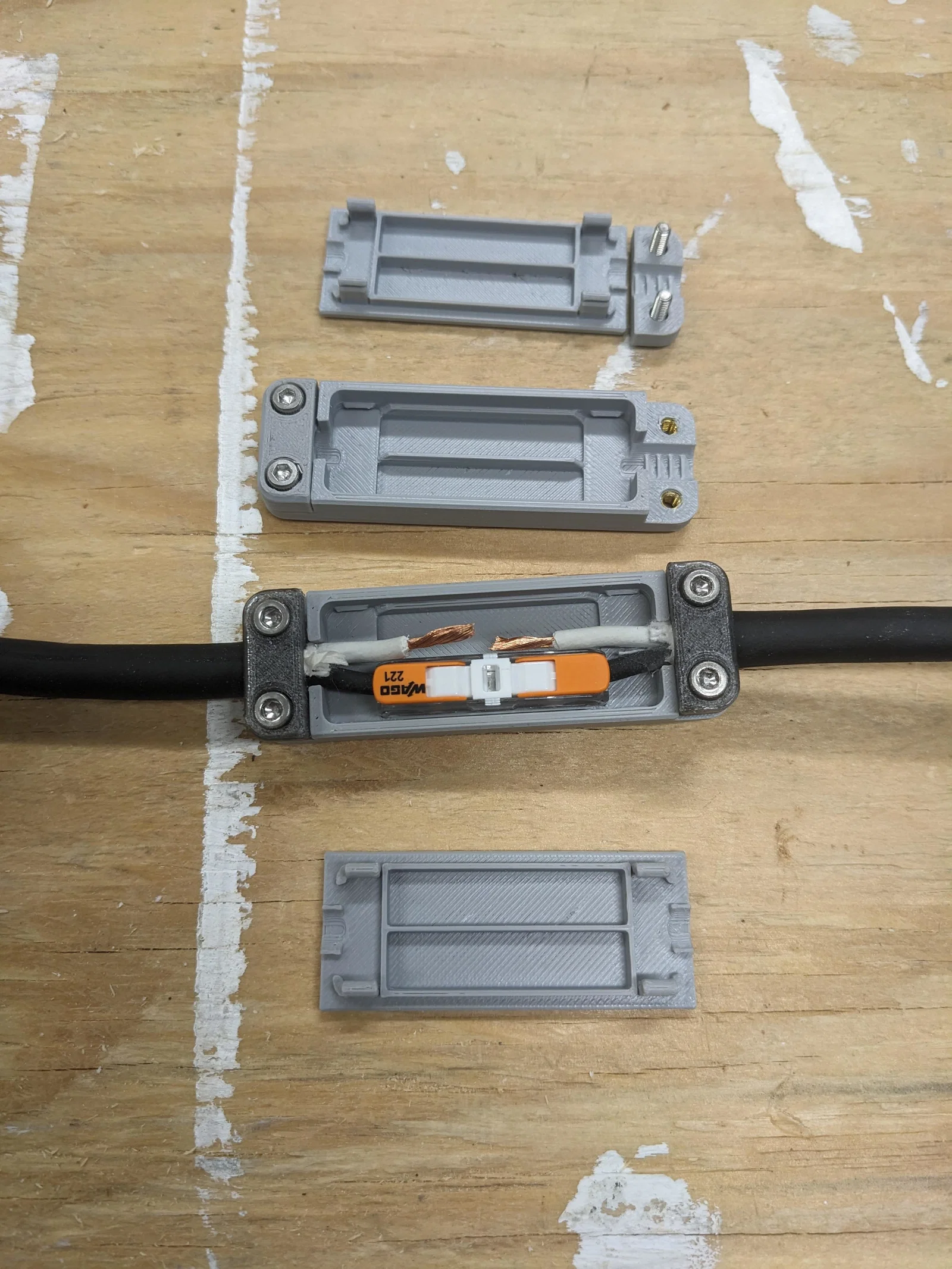

• Cơ chế kẹp và giảm lực căng dây gồm một nắp riêng biệt với 2 ốc vít, giúp ép chặt lớp vỏ cách điện của dây vào phần rãnh răng cưa để cố định dây. Lưu ý: nắp kẹp dây không cần vặn sát hoàn toàn, chỉ cần siết đủ lực để giữ dây không bị tuột là được, tránh làm hỏng vỏ dây (xem ảnh). Dây có đường kính lớn hơn sẽ cần để hở khe nắp nhiều hơn.
• Các mẫu có sẵn cho dây điện mềm 1mm2 (loại 318*Y) với 2, 3, 4 hoặc 5 lõi.
• Vỏ hộp được thiết kế cho dây đồng mềm nhiều sợi có vỏ bọc tròn bên ngoài. Không phù hợp với dây cứng đơn lõi (loại twin & earth).
• Nắp chính được cố định vào hộp bằng 4 khớp gài (snap fits). Thiết kế này dành cho việc lắp đặt cố định lâu dài.

Nếu bạn muốn xem các mẫu hộp Wago khác của mình:

• Compact 2x M3 screws
• Compact model for 3 wires and Wago 212-413
• Inline enclosure for Wago 212-2411 (mẫu này)
• Inline enclosure for Wago 212-2411 with screw holes

Hướng dẫn lắp đặt

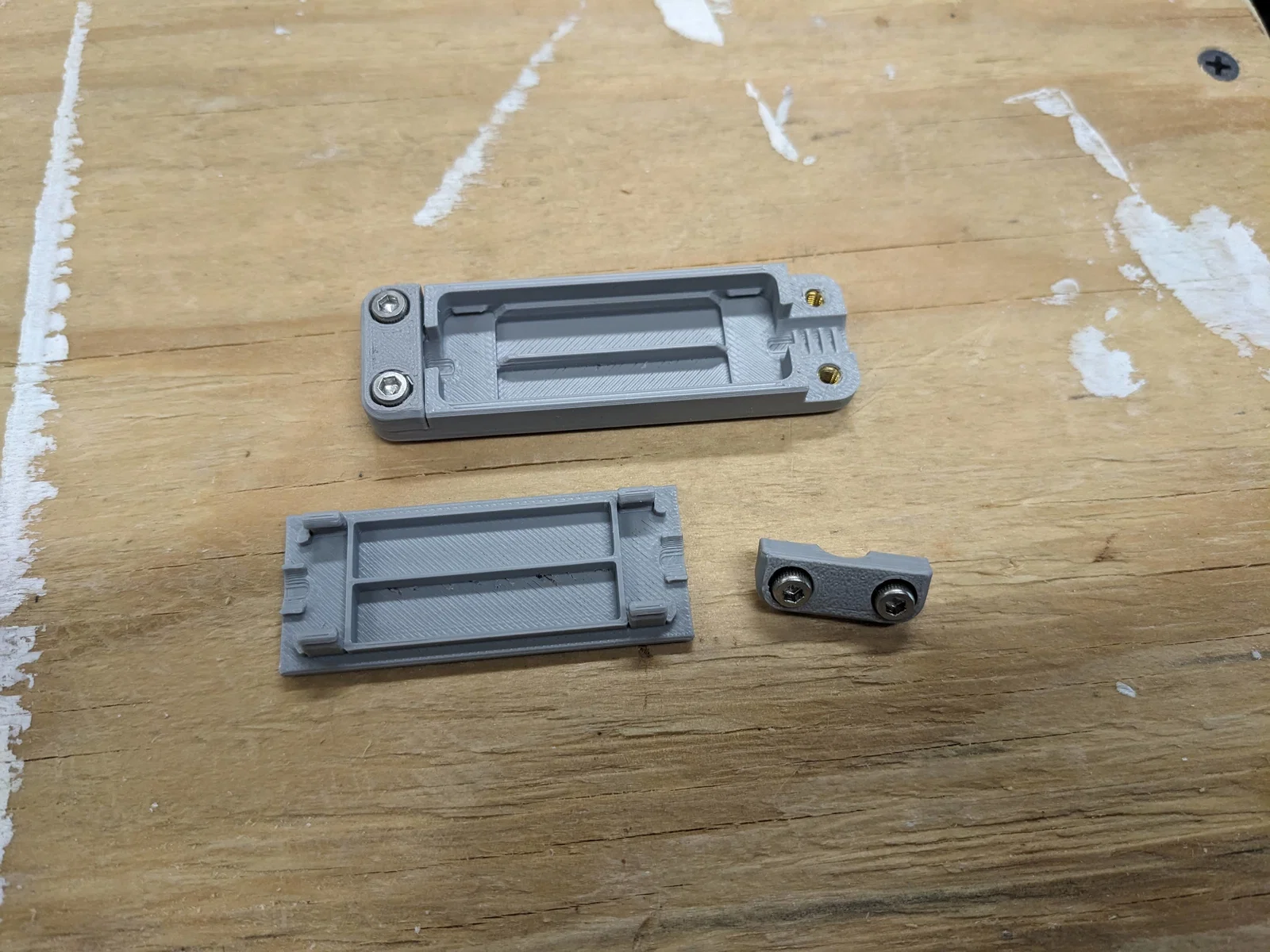

1. Mở các kẹp giảm lực căng ở hai đầu hộp, nhấc nắp ra.
2. Tuốt dây và kết nối vào Wago, đảm bảo kẹp giảm lực căng ôm sát lớp vỏ cách điện bên ngoài.
3. Đảm bảo đầu nối Wago nằm đúng vị trí trong hốc.
4. Siết nhẹ kẹp giảm lực căng của dây đó.
5. Làm tương tự với đầu dây đối diện.
6. Đảm bảo đầu nối Wago nằm đúng vị trí trong hốc.
7. Siết chặt vừa đủ các kẹp giảm lực căng - không cần siết hết mức - chỉ cần đảm bảo dây không bị kéo tuột khỏi đầu nối.
8. Đóng nắp chính lại cho khớp gài.
9. Xong.

Tính năng thiết kế thêm

• Cơ chế kẹp dây linh hoạt cho nhiều kích thước dây khác nhau.
• Cơ chế giảm lực căng giữ bằng 2 ốc M3 và đai ốc ở mặt dưới.
• Đầu nối Wago được cố định chắc chắn khi đã đậy nắp.
