Chuyển đổi Gantry cho dòng máy in K1 - DB8

Remix từ Chuyển đổi HDM-K1 Full Linear Rail Conversion Tác giả hdm_utah_2723591

Tác giả Dzefr1

Lượt tải: 7
Lượt thích: 5
Lượt coi: 183
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 11 file · 91,4 MB· 91,4 MB

File 11 91,4 MB

left_motor_mount_1775304739.stlSTL · 1,2 MB
right_motor_mount_1775304740.stlSTL · 1,2 MB
left_tensioner_housing_1775304741.stlSTL · 593,9 KB
right_tensioner_housing_1775304742.stlSTL · 592 KB
tensioner-x-2_1775304742.stlSTL · 1,3 MB
K1-XY-right-joint_1775304744.stlSTL · 465,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #286069
Danh mục: Máy In 3D
Ngày đăng: 04/04/2026
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: creality
k1c
dragonburner
k1series
k1cupgrade

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

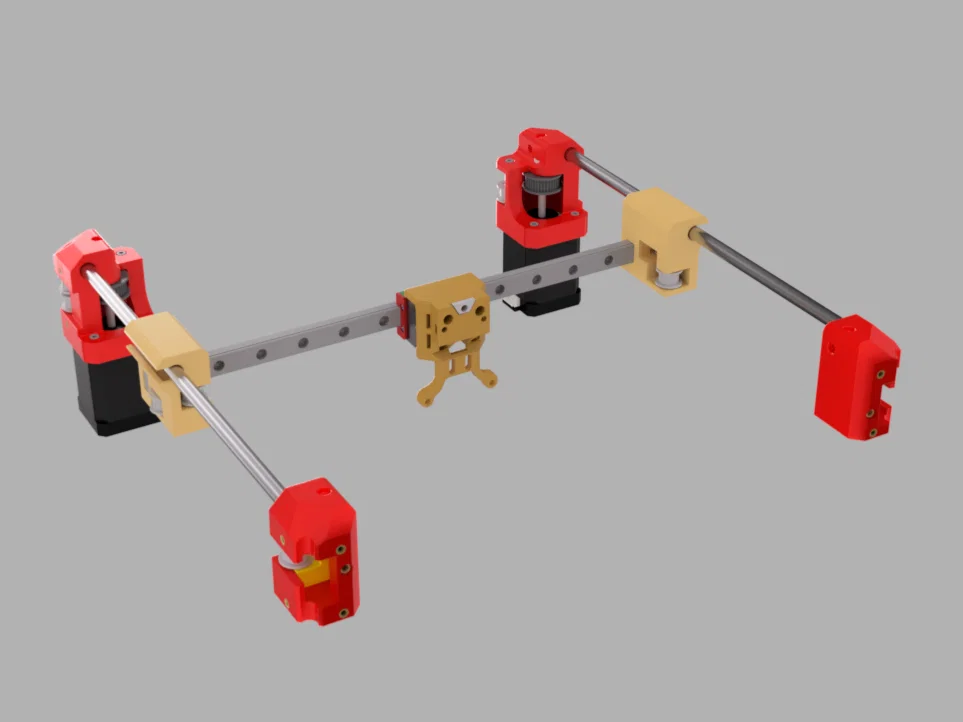

Đây chỉ là các chi tiết Gantry để chuyển đổi dòng máy in Creality K1 sang Dragonburner, khả năng cao là bạn sẽ cần phải tinh chỉnh thêm ở phần bàn nhiệt (heatbed) và nắp trên (tophat). (Đã kiểm nghiệm trên dòng Creality K1C).

Nếu bạn chỉ quan tâm đến việc chuyển đổi X-Rail, bạn có thể tìm bản remix của tôi .

Bạn có thể làm theo danh sách linh kiện (BOM) và hướng dẫn lắp ráp của bản chuyển đổi HDM-K1, chỉ cần thêm các món sau:

M6x6mm Set Screw - loại đã được dùng trong bản chuyển đổi của Booty.
M3x20mm FHCS - dùng cho phần ngàm gắn đầu in (toolhead).
Bộ đôi quạt làm mát linh kiện 4010 24v.

(Bạn có thể tận dụng quạt làm mát hotend zin, nhưng sẽ cần cắt bớt phần nhựa thừa và nối dài dây cáp).

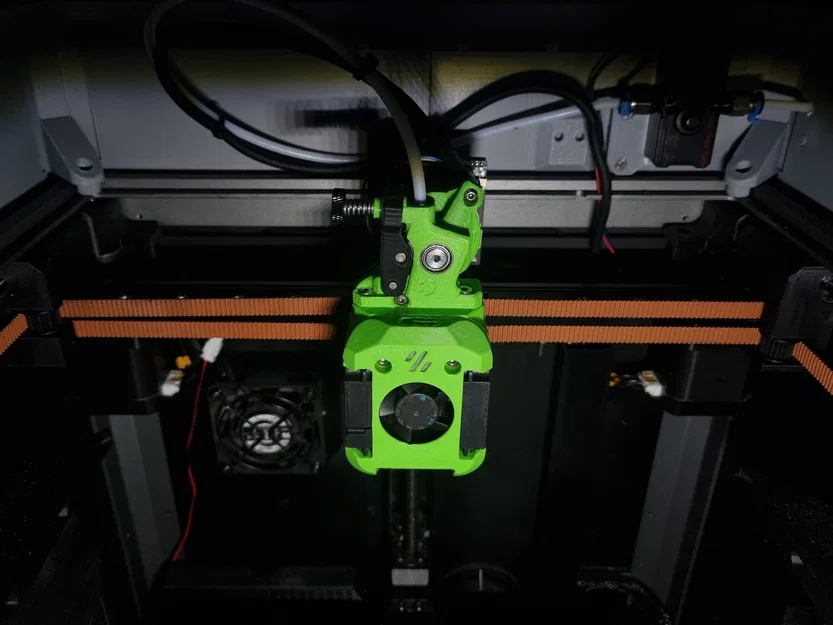

Tôi đã kiểm tra và lắp đặt thành công đầu in DB8 như trong hình thu nhỏ, đối với các loại đầu in tương thích khác, bạn sẽ cần tự tìm hiểu cách thiết lập nhé.

Dự án này được thiết kế để kết hợp cùng với các mục sau:

K1 Toolhead Board Mount - đang cập nhật.
Creality K1 / K1C Single Body Riser Remix 36mm

Dự án trên Github với hướng dẫn chi tiết sẽ được hoàn thiện trong thời gian tới, nhưng hiện tại tôi muốn chia sẻ file sớm để mọi người cùng sử dụng vì đã trì hoãn khá lâu.
