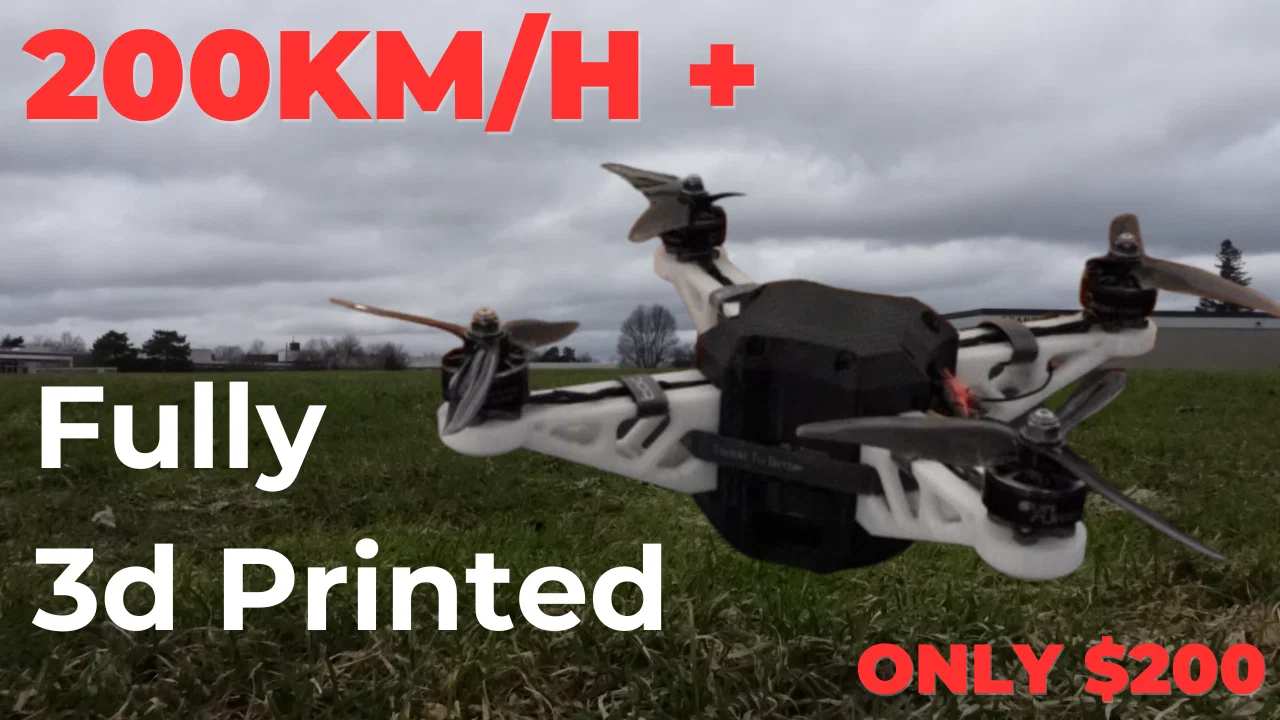

Drone tự in 3D tốc độ 200 km/h với chi phí dưới $200 CAD

Tổng quan

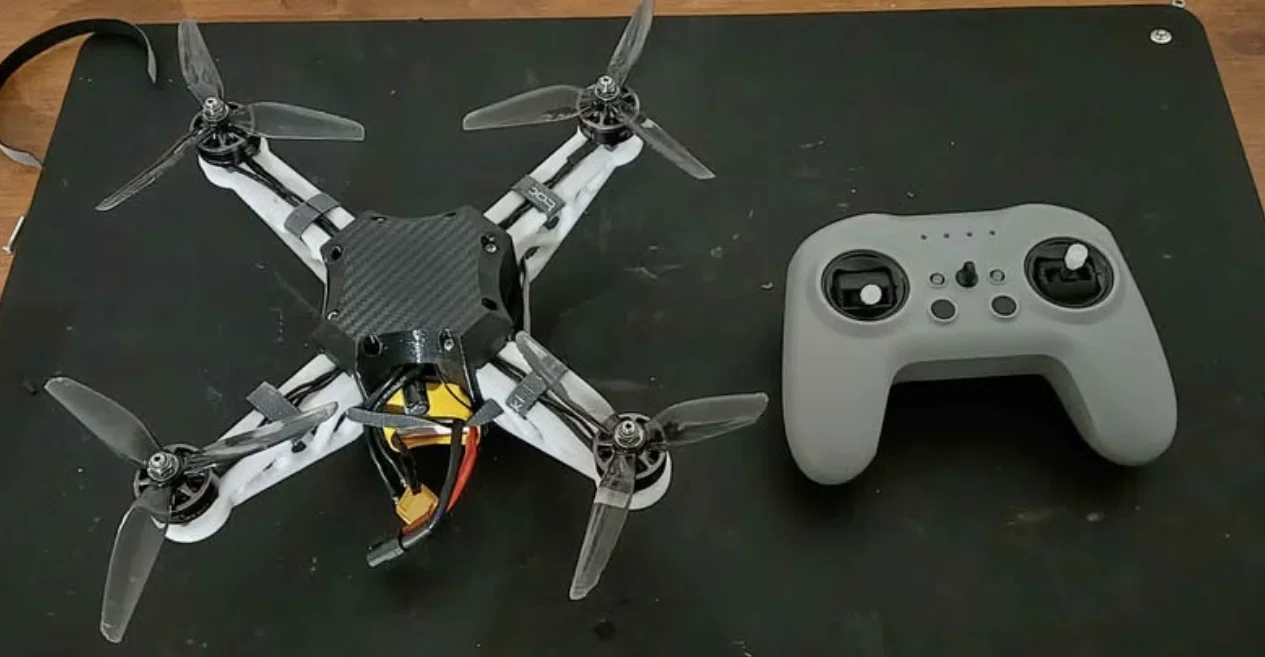

Dự án này là một chiếc drone được in 3D hoàn toàn, thiết kế từ đầu với tiêu chí tối giản linh kiện, dễ lắp ráp và bền bỉ. Thiết kế sử dụng cấu trúc module giúp bạn sửa chữa và thay thế linh kiện cực kỳ đơn giản.

Tính năng và Thông số kỹ thuật

Tốc độ tối đa lý thuyết: ~200 km/h Chất liệu khung: In 3D hoàn toàn bằng nhựa PETG Phần cứng: Không cần gì thêm ngoài ốc vít Flight controller: Stack F405 60A Động cơ: 2207 1750KV Pin: 6S LiPo Cánh quạt: 5 inch Trọng lượng: ~600g (chưa tính camera) Máy in 3D sử dụng: Bambu Lab A1

LƯU Ý QUAN TRỌNG!!!

Bạn hãy đọc kỹ phần này nhé. Nếu bạn tự in các bộ phận cho drone này bằng PETG hoặc PLA trên máy in của mình thì cứ thoải mái in, không cần quan tâm phần tiếp theo. Tuy nhiên, nếu bạn đặt in linh kiện từ PCBWay, xin đừng dùng các file STEP hoặc 3MF ở đây. Độ hở (clearances) trên mẫu này được thiết kế riêng cho in 3D FDM, nếu bạn dùng file này gửi PCBWay thì các khớp nối sẽ bị lỏng lẻo.

Hãy vào trang GitHub của mình, bạn sẽ thấy thư mục tên là "PCBWay STEP Files". Vui lòng đặt hàng bằng các file đó nhé.

Danh sách linh kiện:

Động cơ (1750kv): https://www.aliexpress.com/item/1005005247800911.html

Bộ điều khiển (Transmitter): https://www.aliexpress.com/item/1005010435495846.html

Cánh quạt: https://www.aliexpress.com/item/1005006718265658.html

Flight Controller và ESC: https://www.aliexpress.com/item/1005008885319773.html

Pin (6s 1200mah): https://www.aliexpress.com/item/1005008637995187.html

Bộ thu sóng (Receiver): https://www.aliexpress.com/item/1005009645506956.html

Tổng chi phí: $200 CAD ($167 USD - giá có thể thay đổi tùy khu vực và ưu đãi)

TÙY CHỌN:

Module GPS: https://www.aliexpress.com/item/1005004598597402.html

Dây đeo pin: https://www.aliexpress.com/item/1005005909577742.html

Ghi chú thiết kế

Cấu trúc dạng module giúp lắp ráp và bảo trì dễ dàng hơn. Thiết kế tối giản hóa các phần cứng bổ sung. Các tay đòn (arms) được cắm chắc chắn vào khung chính mà không cần ốc vít cố định. Khuyến khích dùng nhựa TPU cho các bộ phận cần hấp thụ va chạm (ví dụ: khung đệm đáy).

Liên hệ

Để xin phép, đặt câu hỏi hoặc hợp tác, bạn hãy liên hệ:

Email: [email protected] YouTube: https://youtube.com/@HydranceYT

Miễn trừ trách nhiệm

Thiết kế drone này được cung cấp "nguyên trạng", không kèm bất kỳ bảo đảm nào. Khi sử dụng, tùy chỉnh, xây dựng hoặc phân phối thiết kế này, bạn xác nhận rằng bạn tự chịu mọi rủi ro.

Người tạo không chịu trách nhiệm cho bất kỳ thiệt hại, chấn thương, mất mát hoặc vấn đề pháp lý nào phát sinh từ việc sử dụng hoặc không thể sử dụng thiết kế này. Việc chế tạo và vận hành drone có những rủi ro tiềm ẩn, bạn hãy tự đảm bảo mình có đủ kiến thức, kỹ năng và công cụ an toàn trước khi thực hiện. Người dùng hoàn toàn chịu trách nhiệm tuân thủ luật pháp địa phương về drone.
