Remix - Đế sạc máy tính bảng - Dùng cho củ sạc 600W 8 cổng GaN
Đây là bản cải tiến module đế sạc để tương thích với củ sạc 600W 8 cổng GaN mới. Thiết kế bao gồm tùy chọn bên trái/phải và các chốt nối được làm lại. Vui lòng xem link gốc để lấy thêm các phần linh kiện cần thiết khác.
Mô tả

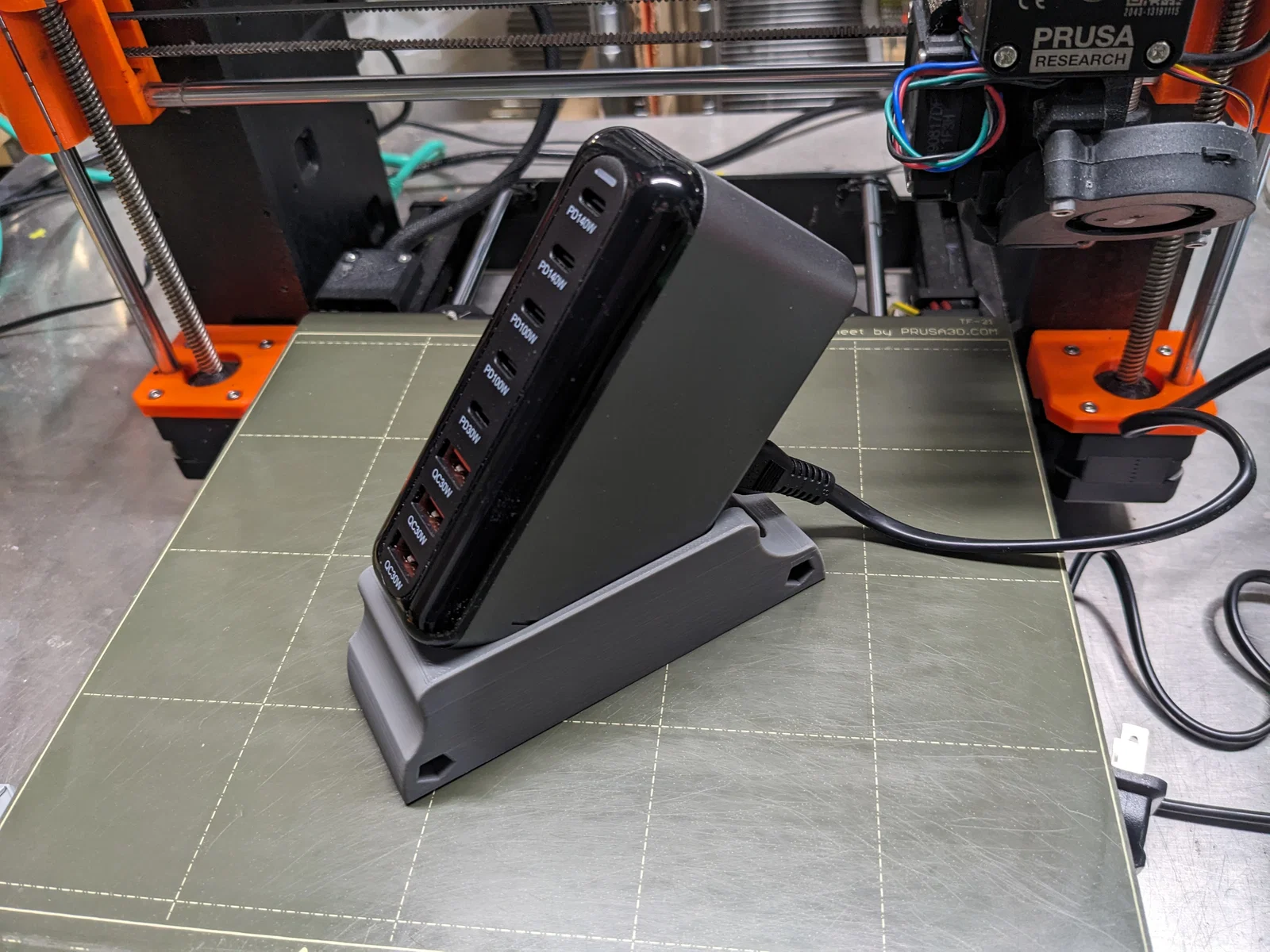

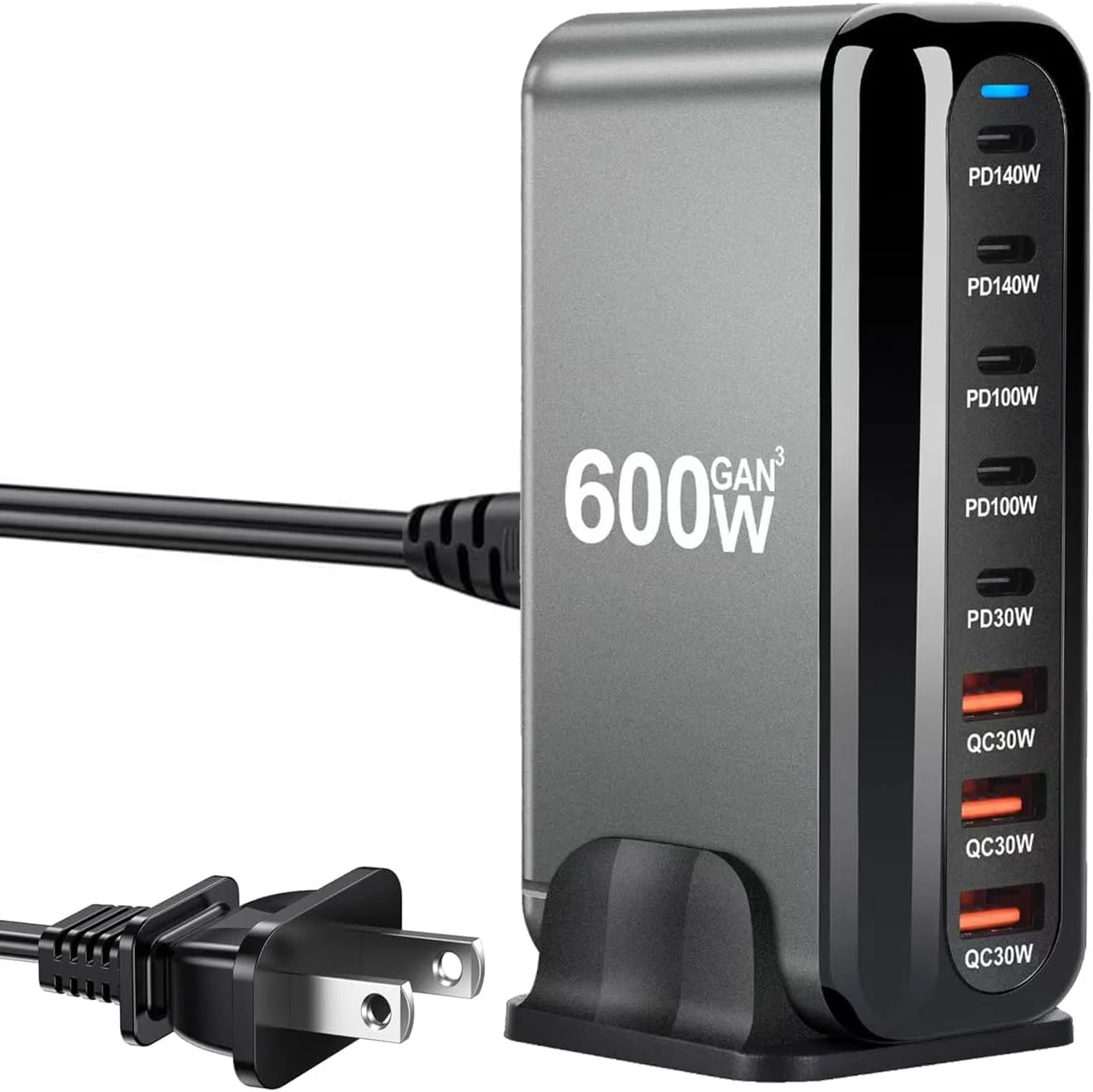

Gần đây mình có mua một cục sạc USB mới, được quảng cáo là "USB C Charger Block 600W 8 Port GaN Fast Charging Station Hub" (xem ảnh). Năm năm trước mình đã làm một cái đế sạc máy tính bảng (xem link remix), và đến giờ mình vẫn đang dùng tốt. Tất nhiên là cục sạc mới này không vừa với cái module cũ, nên mình đã thiết kế một module mới để thay thế.
Lưu ý: Vì dây nguồn của sạc nằm ở bên cạnh, mình đã làm cả hai phiên bản module bên trái và bên phải để các bạn tùy chọn hướng đi dây.

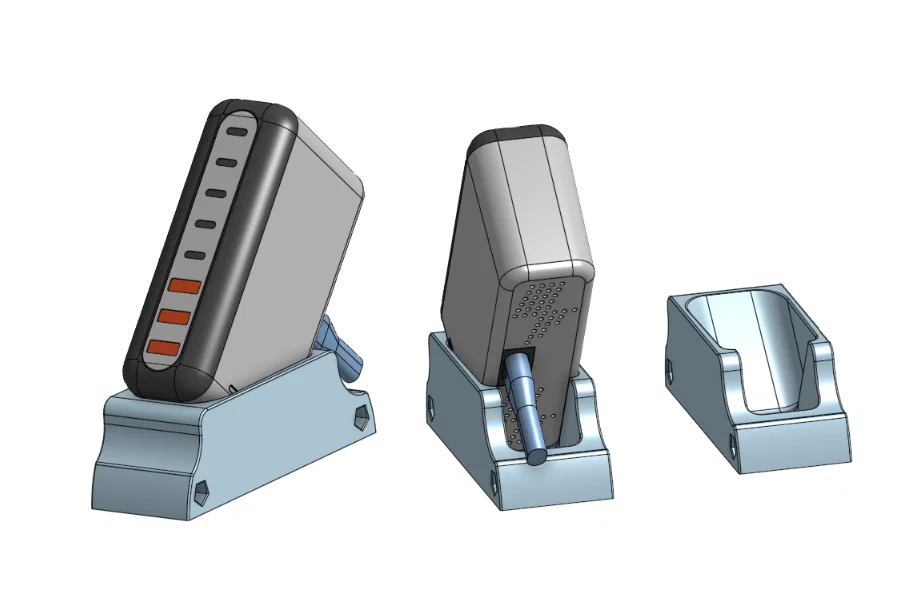

Nếu ai muốn tự thiết kế đế cho cục sạc này, mình đã đính kèm các file STL và STEP của hình dáng cục sạc cơ bản. Người dùng OnShape cũng có thể tải về hoặc sao chép file CAD gốc.
Lắp ráp và Sử dụng

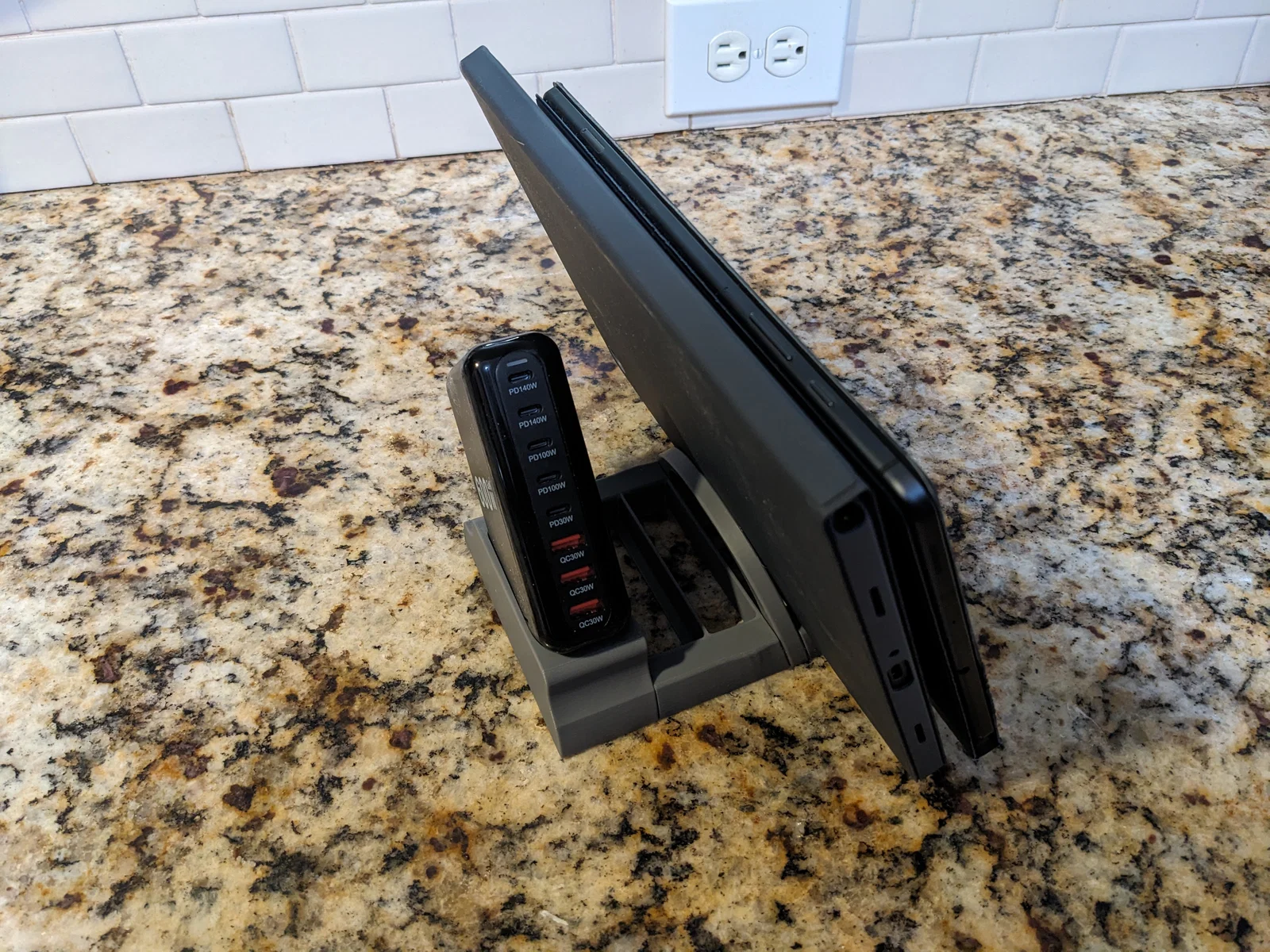

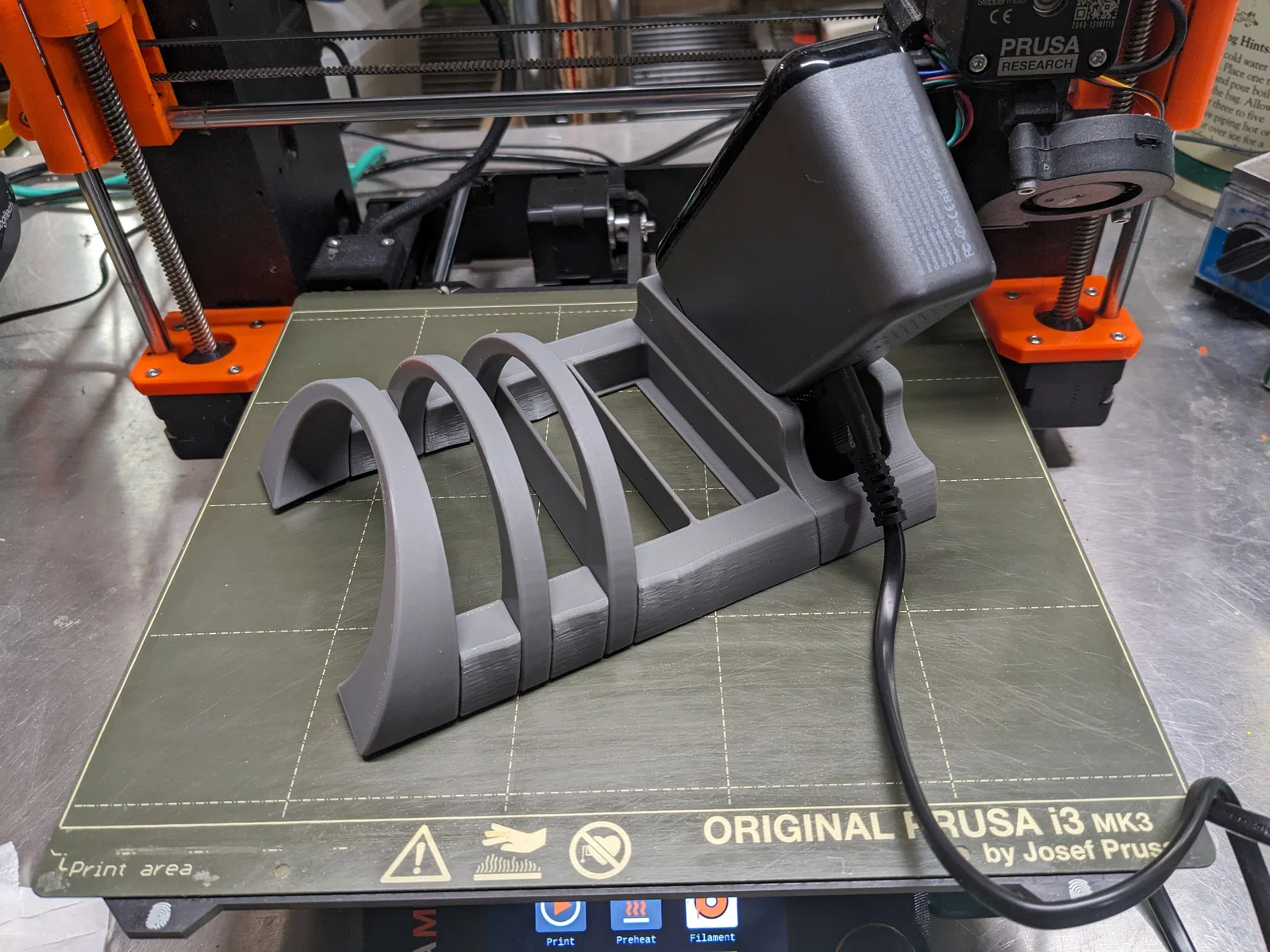

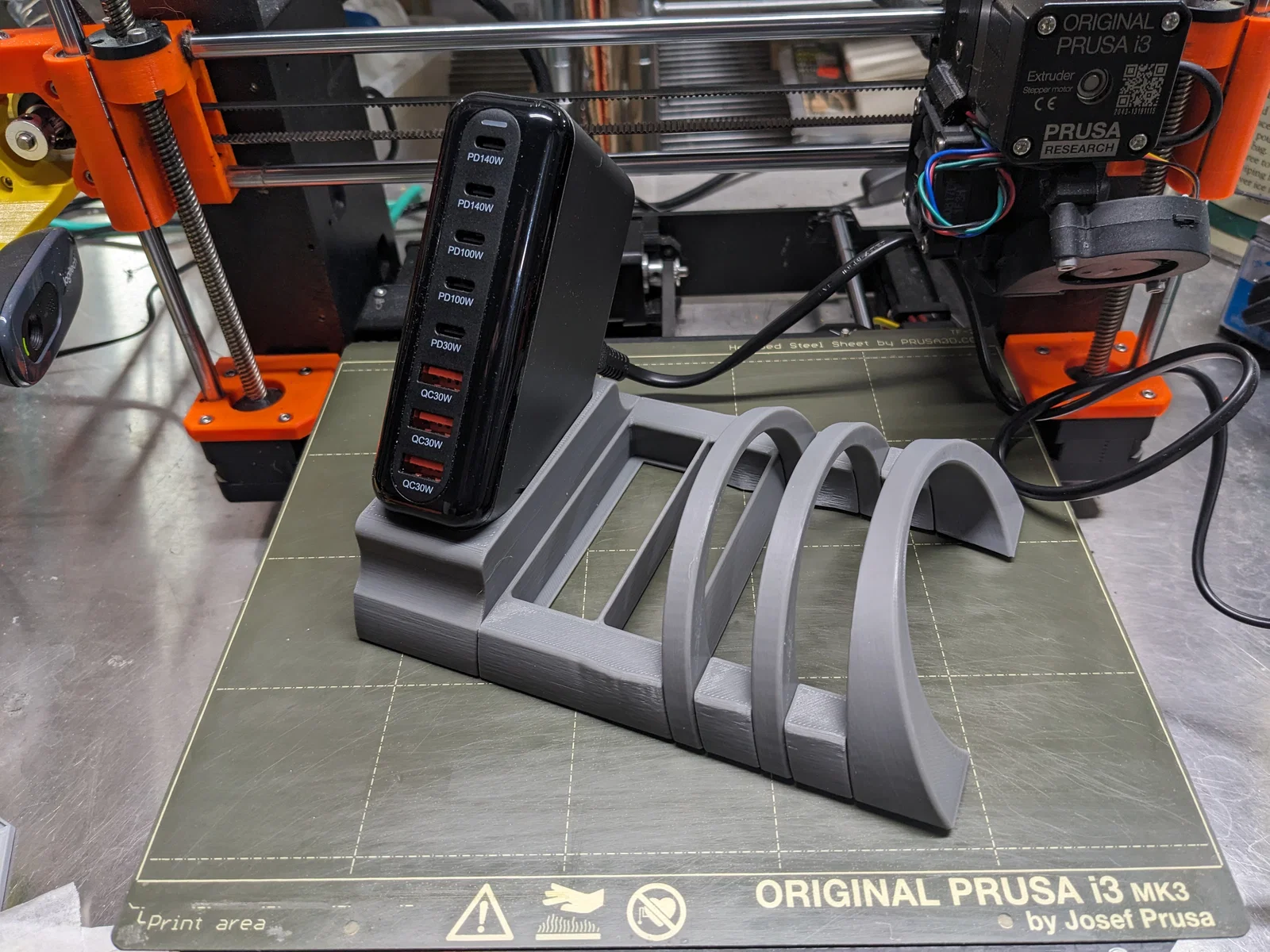

Mô hình này chỉ bao gồm module mới (và các chốt nối - xem bên dưới), nên nếu muốn lắp hoàn chỉnh một cái đế, các bạn vui lòng xem link remix để lấy file các bộ phận cần thiết khác và hướng dẫn lắp ráp. Những bộ phận có trong bài này bao gồm:
- StandV02-Charger2.stl - module giữ cục sạc USB
- StandV02-Charger2B.stl - module giữ cục sạc USB, phiên bản "tay trái"
- StandV02B-SpacerLong.stl - module này nối module sạc với phần còn lại của đế, tạo khoảng trống cho máy tính bảng
- StandV02B-ConnectPegLong - các chốt nối (bản cải tiến) để nối module sạc và module đệm (cần 2 cái)
- StandV02B-ConnectPegShort - các chốt nối (bản cải tiến) để nối các module giữ máy tính bảng (cần 6 cái)
Chốt nối: Mình đã thiết kế lại các chốt nối cho đơn giản hơn. Mình cũng làm hai độ dài khác nhau - chốt dài hơn nên dùng cho module sạc mới.
Các module bổ sung không có ở đây; để làm một cái đế giữ hai máy tính bảng, bạn sẽ cần thêm những file từ bản gốc sau:
- Stand-Connector2.stl (cần 2 cái)
- Stand-Connector2.stl (cần 2 cái)
- Stand-ArchFront.stl (cần 1 cái)
- StandArch.stl (cần 2 cái)
Hướng dẫn in

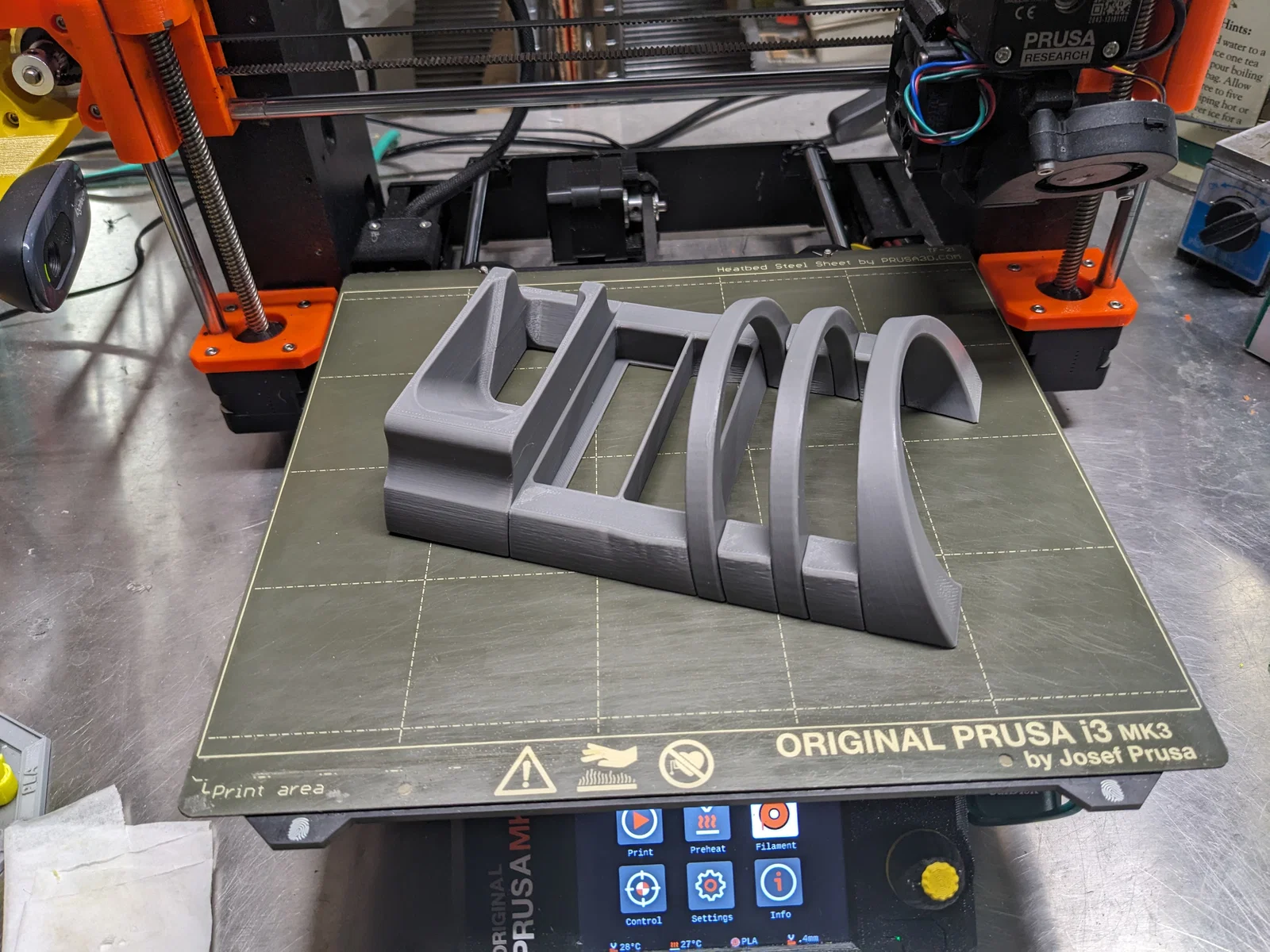

Nên in bằng PLA sử dụng file 3mf đính kèm, hoặc cài đặt như sau:
- Độ dày lớp in (layer height): 0.2mm
- Tường (perimeters): 2 lớp
- Độ lấp đầy (infill): 15% dạng rectilinear
CAD
File CAD 3D OnShape cho dự án này nằm ở đây:
