Đế Sạc Máy Tính Bảng (Tablet Charging Stand)

Cập nhật ngày 28 tháng 3 năm 2026 : Cái đế sạc này đã đồng hành với mình rất tốt trong nhiều năm qua, nhưng mình cần tạo thêm một mô-đun mới khi mua một bộ sạc mới. Mình cũng tranh thủ dịp này để cải tiến thiết kế các chốt nối. Bạn có thể xem mô-đun mới và các chốt nối tại đây :

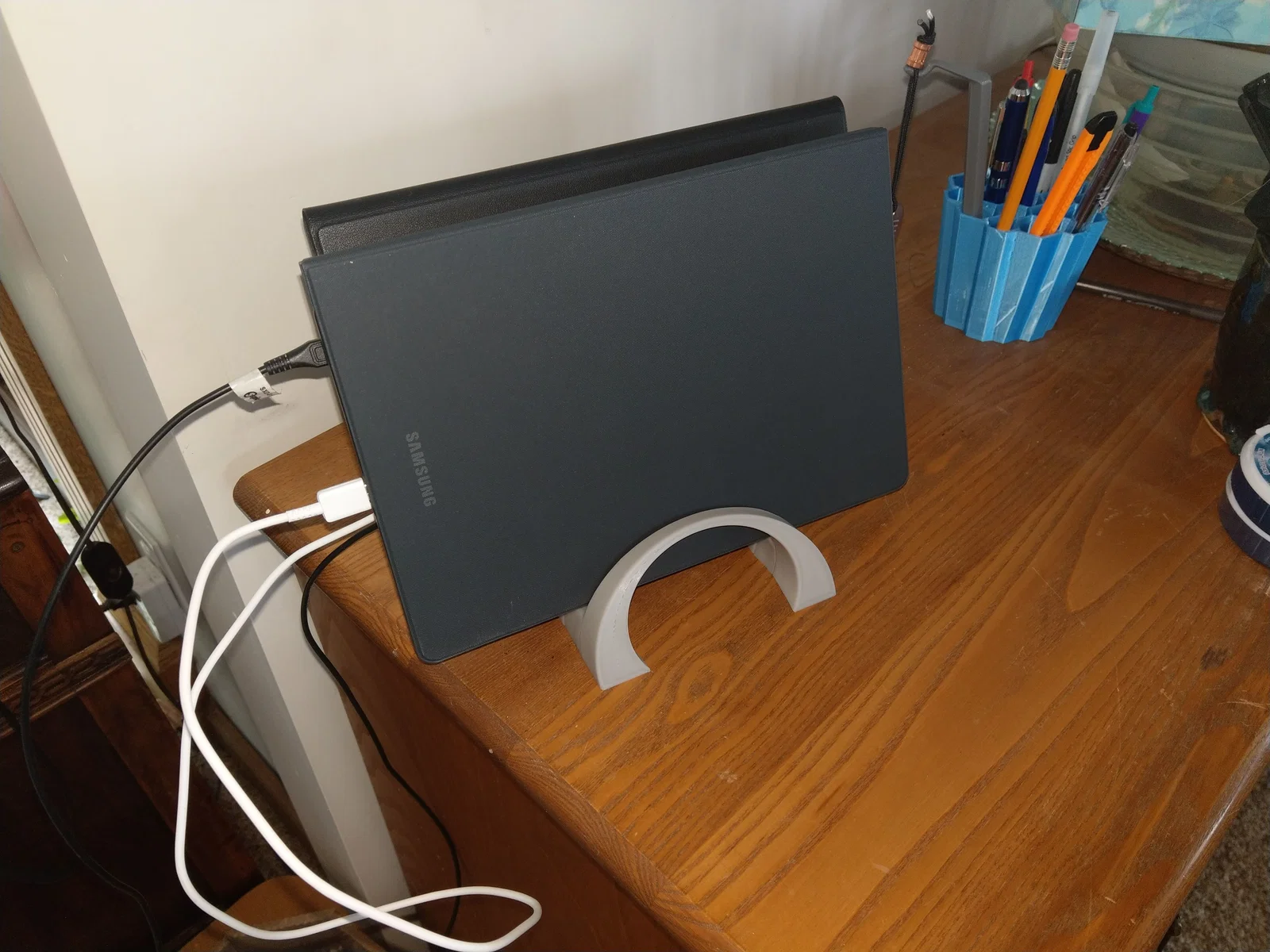

Chiếc đế dạng mô-đun này giữ được một hoặc nhiều máy tính bảng để sạc; máy tính bảng có độ dày tối đa 14mm. Mình cũng thiết kế một hốc ở phía sau để chứa củ sạc (27mm x 90.5mm); vì mình làm riêng cho củ sạc của mình nên chắc chắn sẽ có loại không vừa. Mình đang dùng đế này cho hai máy tính bảng 9 inch (230mm).

Mẫu in này được lấy cảm hứng từ đế đựng notebook sau:

Tuy nhiên, đây là thiết kế hoàn toàn mới. Mình làm theo dạng mô-đun vì hai lý do:

• Thứ nhất, nó có thể mở rộng để giữ thêm nhiều máy tính bảng.
• Thứ hai, thiết kế mô-đun giúp in các bộ phận theo hướng tốt hơn để tăng độ bền.

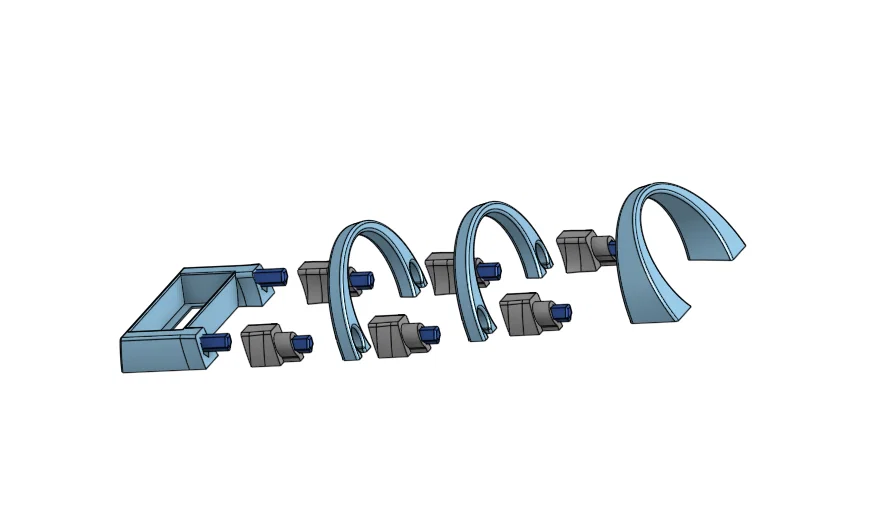

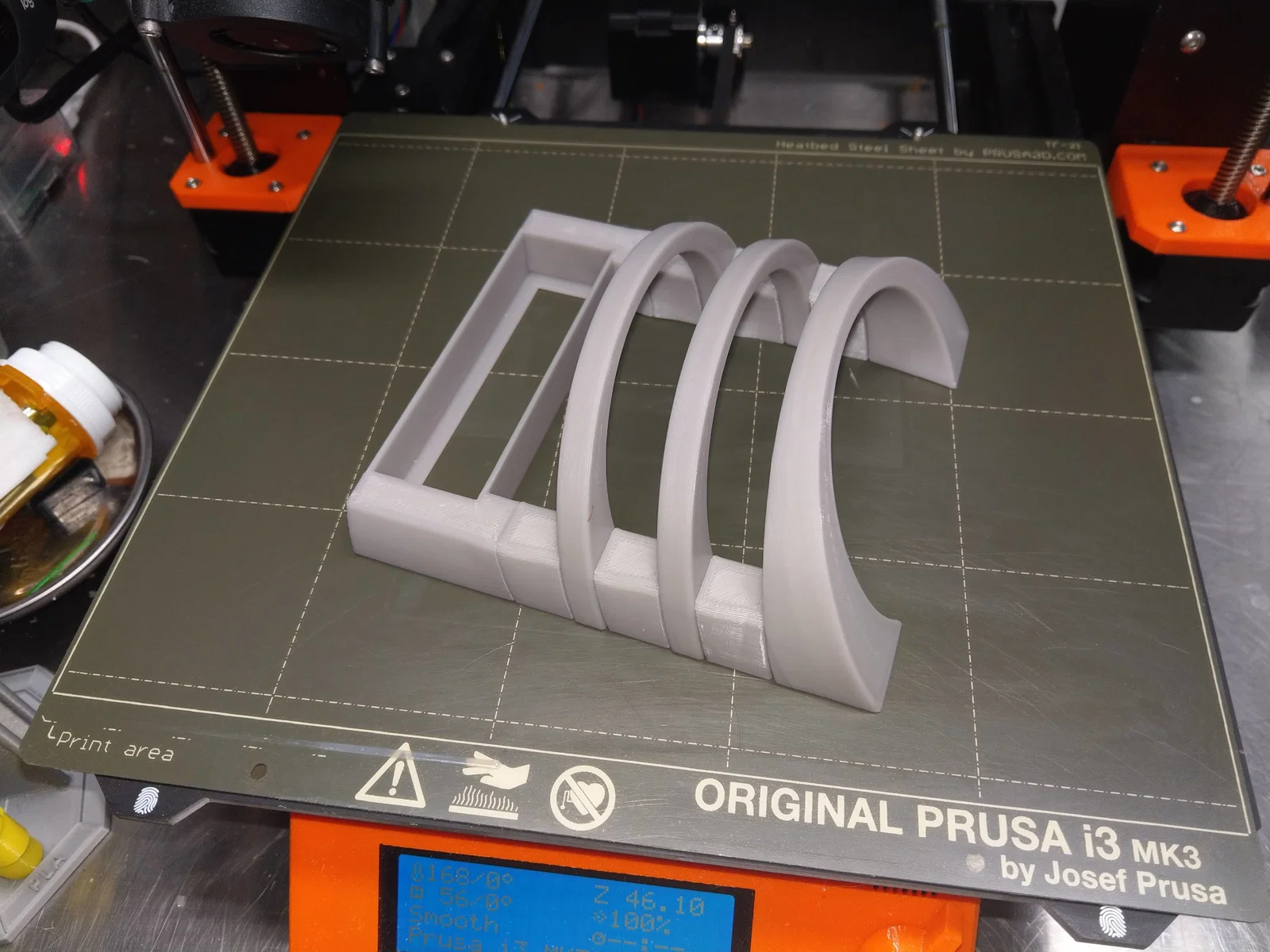

Sản phẩm gồm các mảnh sau (số lượng hiển thị là để giữ hai máy tính bảng):

• [1] Vòm trước (Front arch)

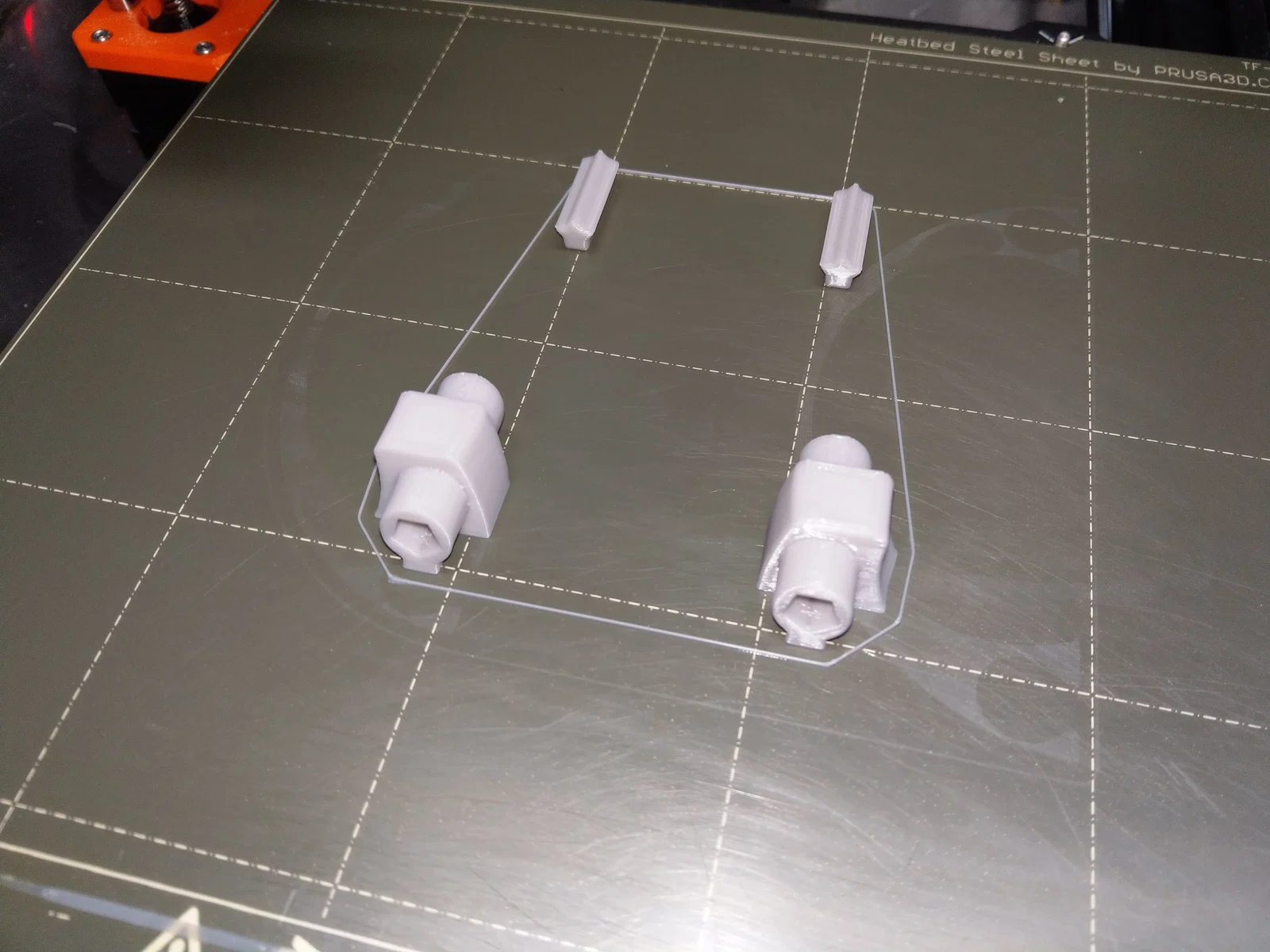

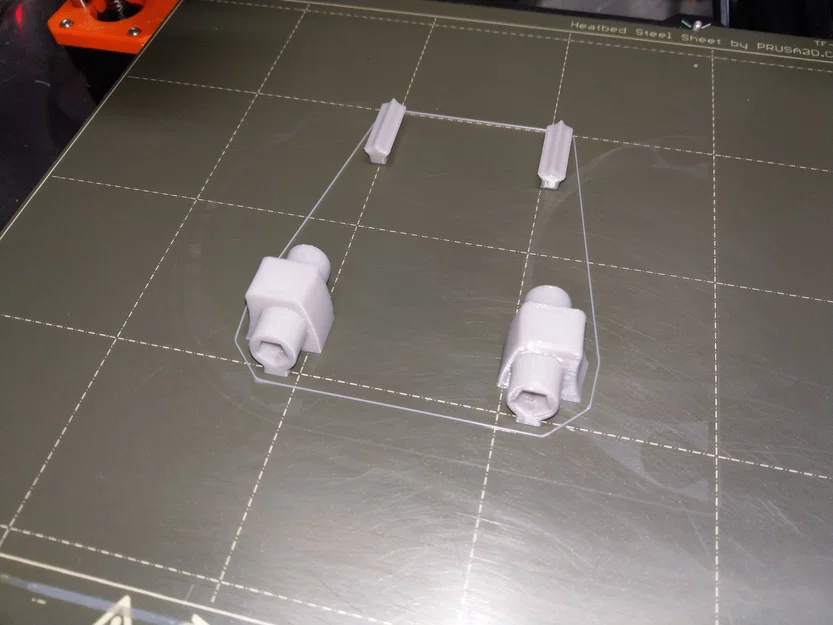

• [6] Bộ nối (Connectors - mỗi bên một cái - chúng là hình ảnh phản chiếu của nhau)
• [2] Vòm thường (“Normal” arch - dùng bao nhiêu tùy nhu cầu của bạn, một máy thì một cái, hai máy thì hai cái, v.v.)

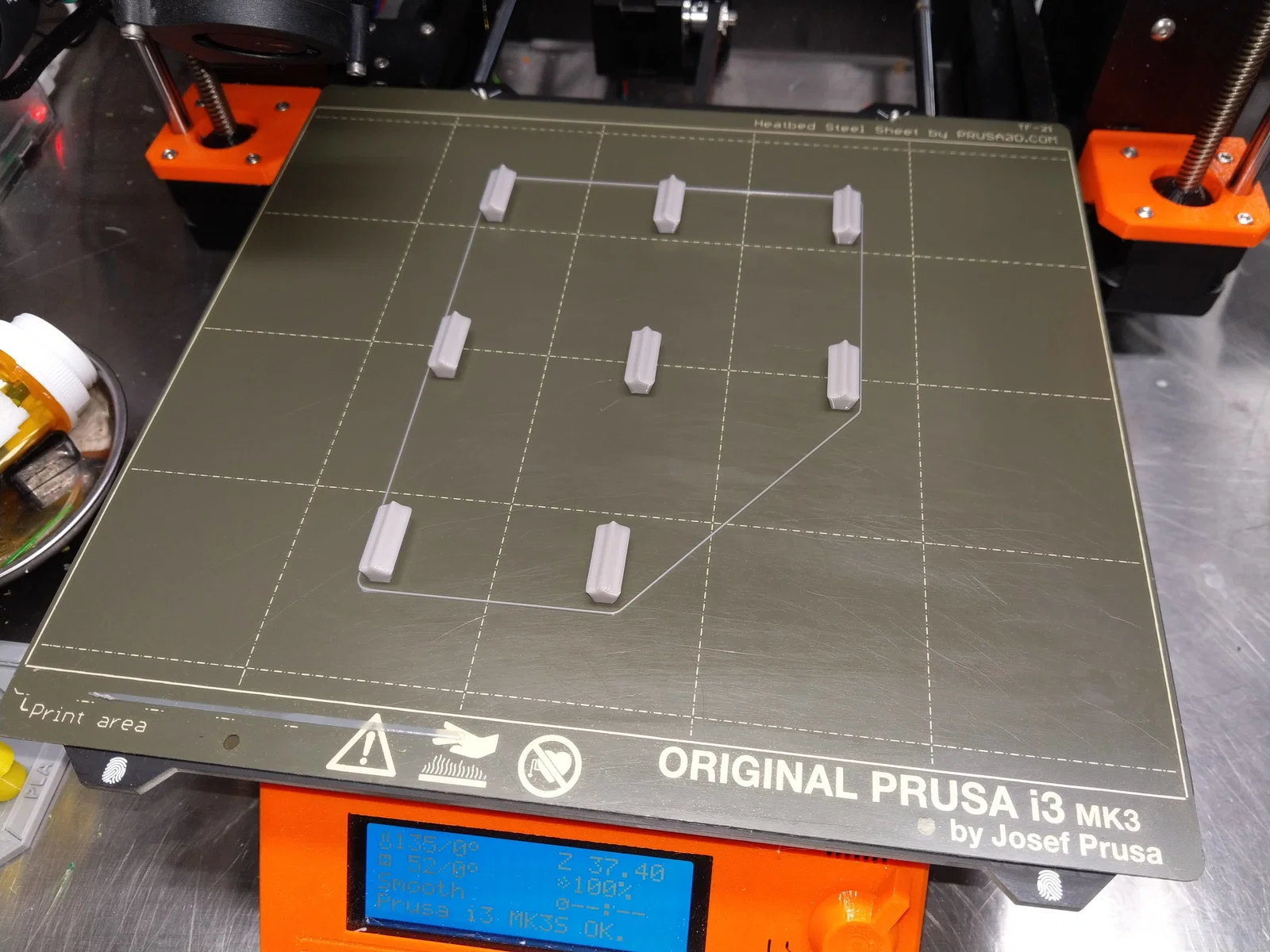

• [8] Chốt nối (Connector pegs - dùng để ghép các bộ phận lại với nhau, xem ảnh)
  • Lưu ý: Mình khuyên nên dùng loại chốt mới đã được cải tiến - xem phần cập nhật ở trên.

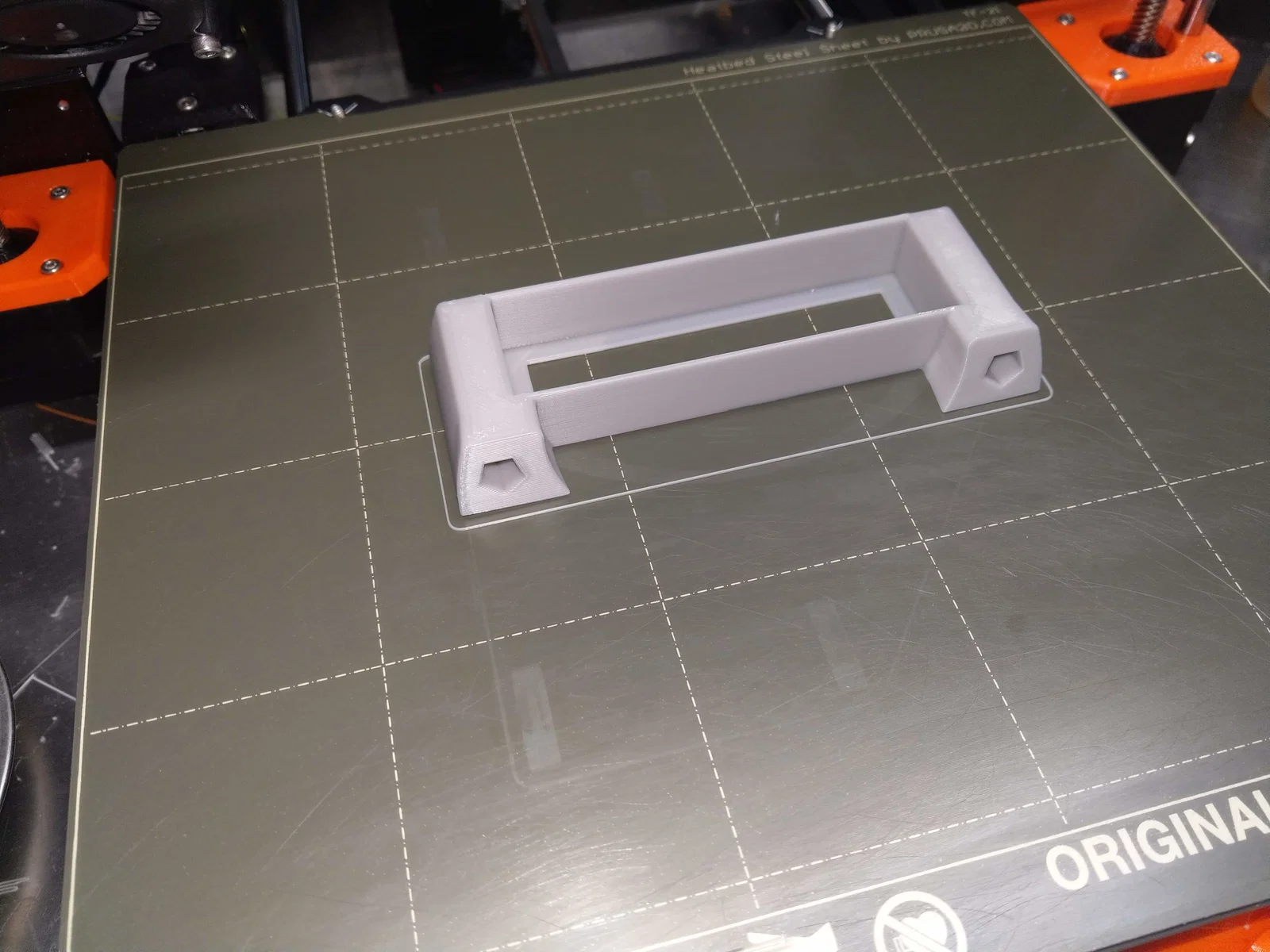

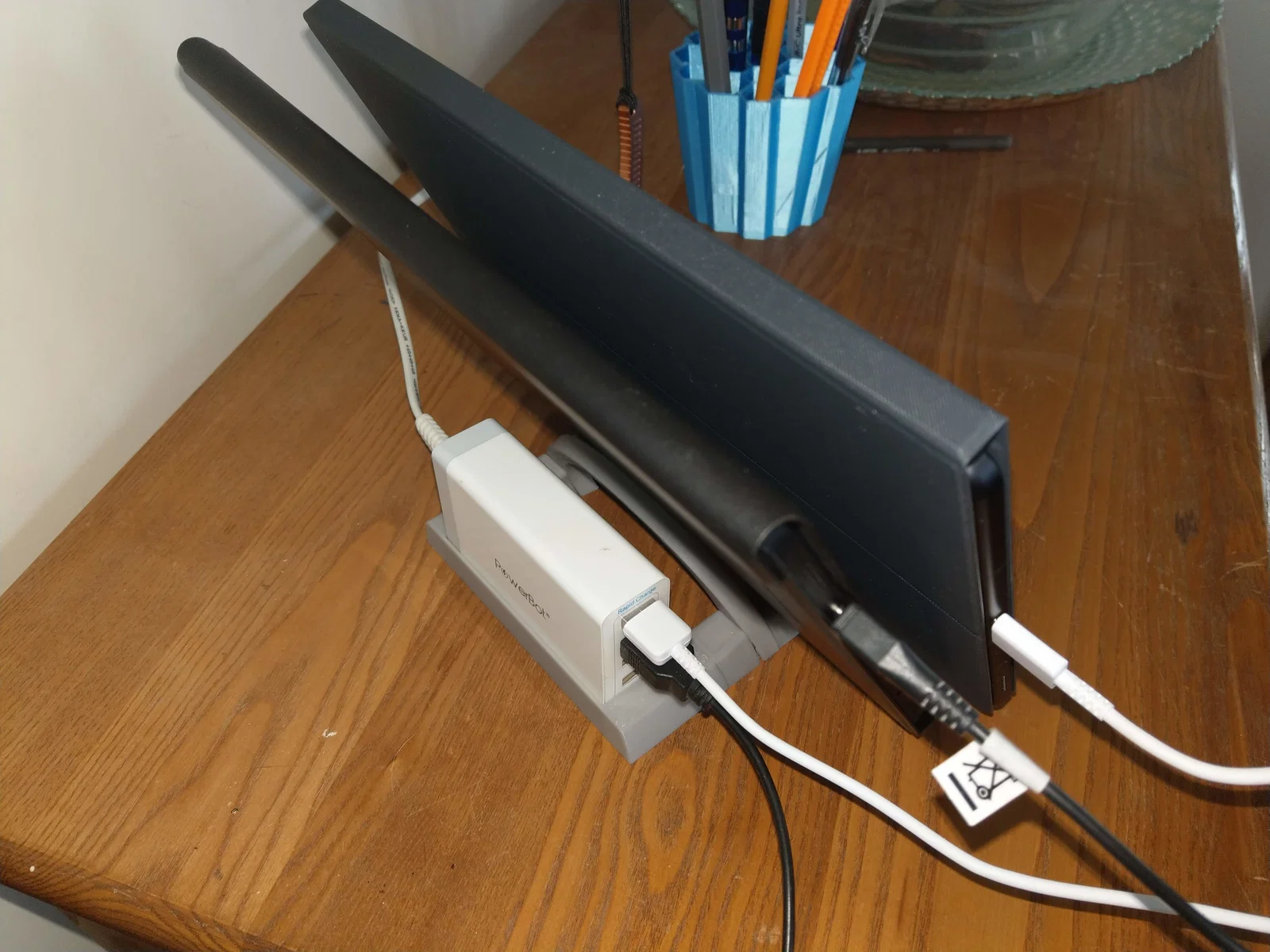

• [1] Mảnh sau ("ArchBack") - dùng để giữ củ sạc, đồng thời cũng cần thiết ở phía sau để tránh bị lật.

File CAD OnShape 3D cho dự án này nằm ở đây:

https://cad.onshape.com/documents/2a1ff791d3cdb85b1586a289/w/671a06d370b51c1b80410d7c/e/8df5655d58921406fa673211

Hướng dẫn in:

In bằng nhựa PLA sử dụng các file 3mf đã cung cấp. Bạn có thể thêm hoặc bớt các mảnh trong mỗi bộ 3mf tùy thuộc vào số lượng máy tính bảng bạn cần đặt lên đế.
