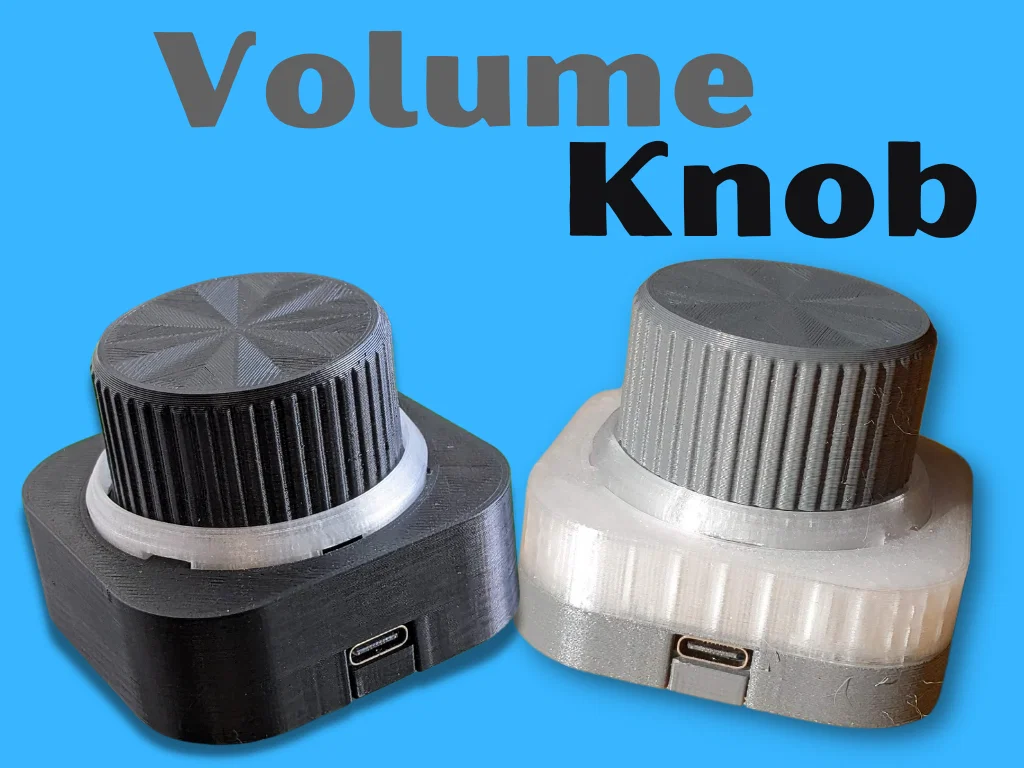

Volume Knob V2 (USB-C) - Núm xoay điều khiển âm lượng đa sắc

Đây là một dự án sử dụng Arduino Pro Micro để điều khiển âm lượng hoặc tắt tiếng máy tính. Bạn cũng có thể sử dụng đèn RGB để tạo hiệu ứng đẹp mắt.

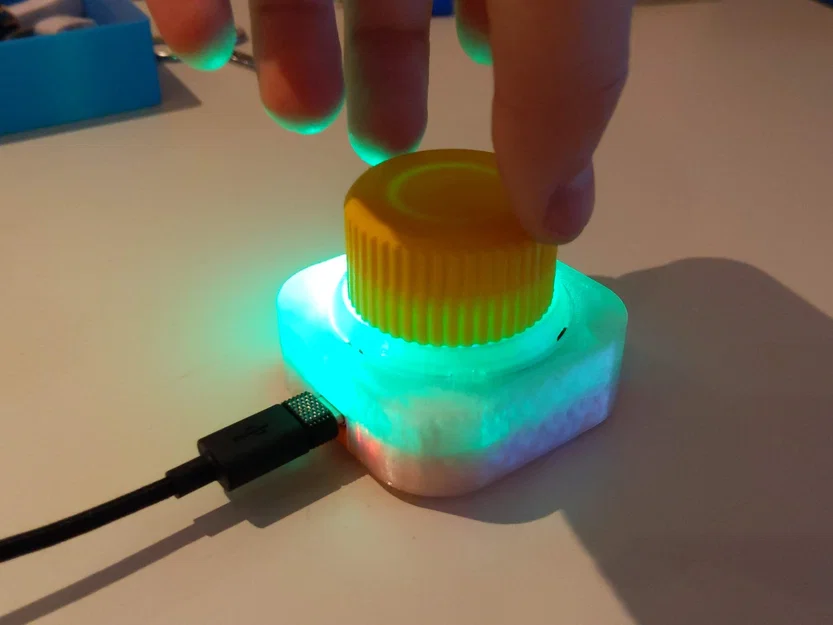

Chế độ thông thường:

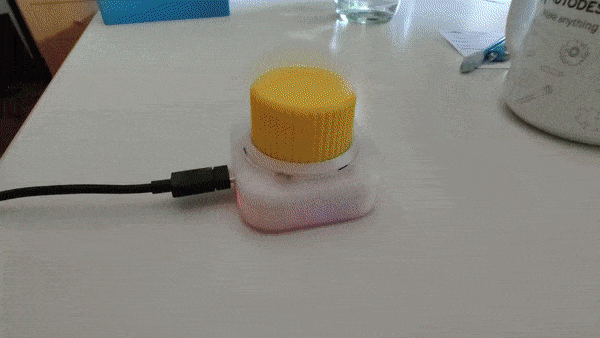

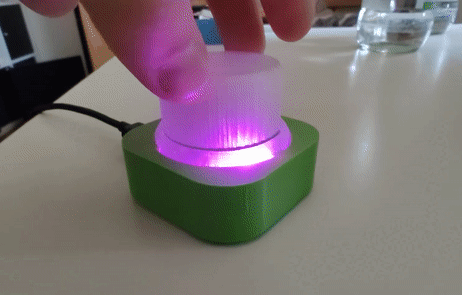

Chế độ hiệu ứng:

Lắp ráp Volume Knob V2

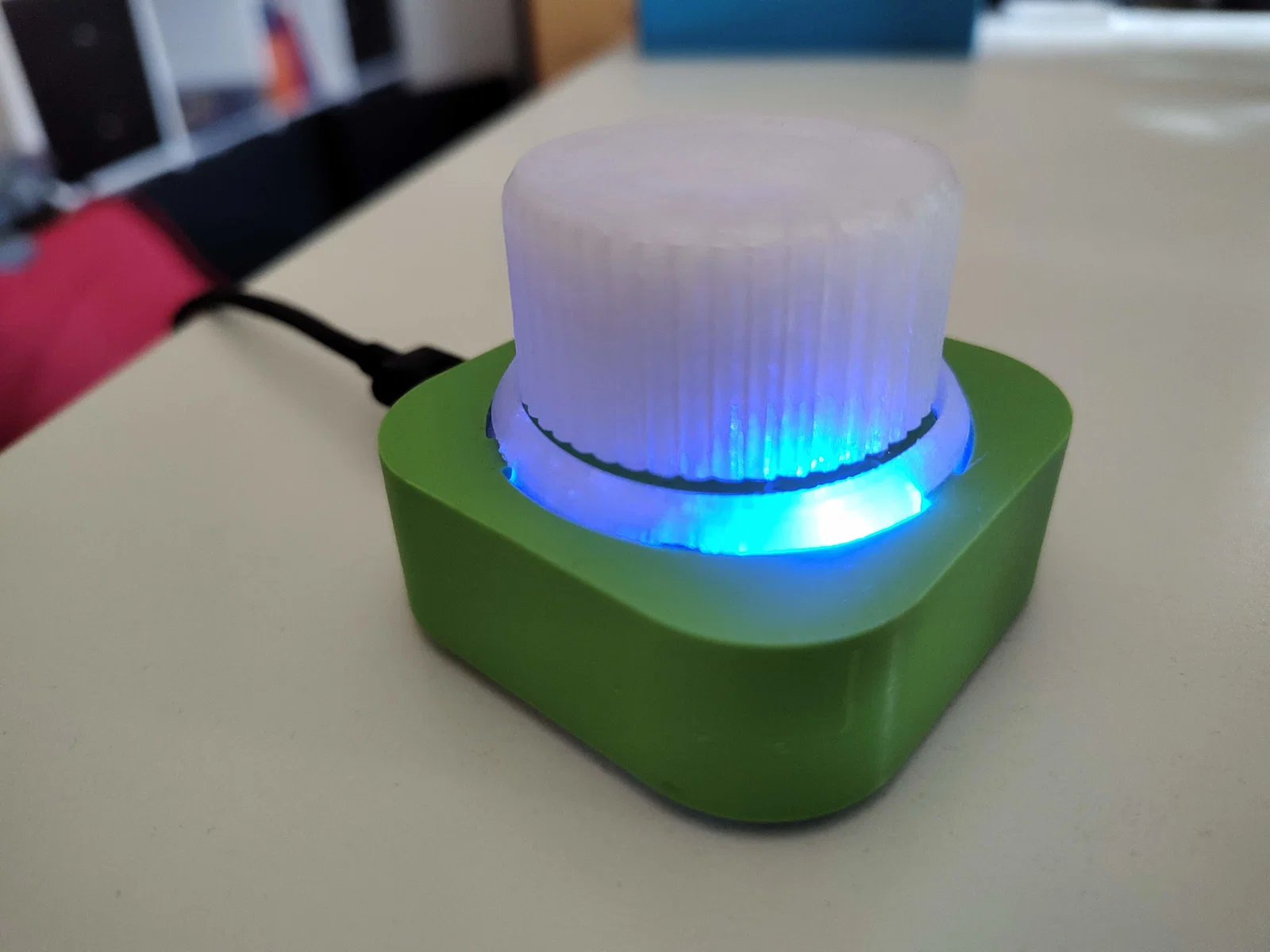

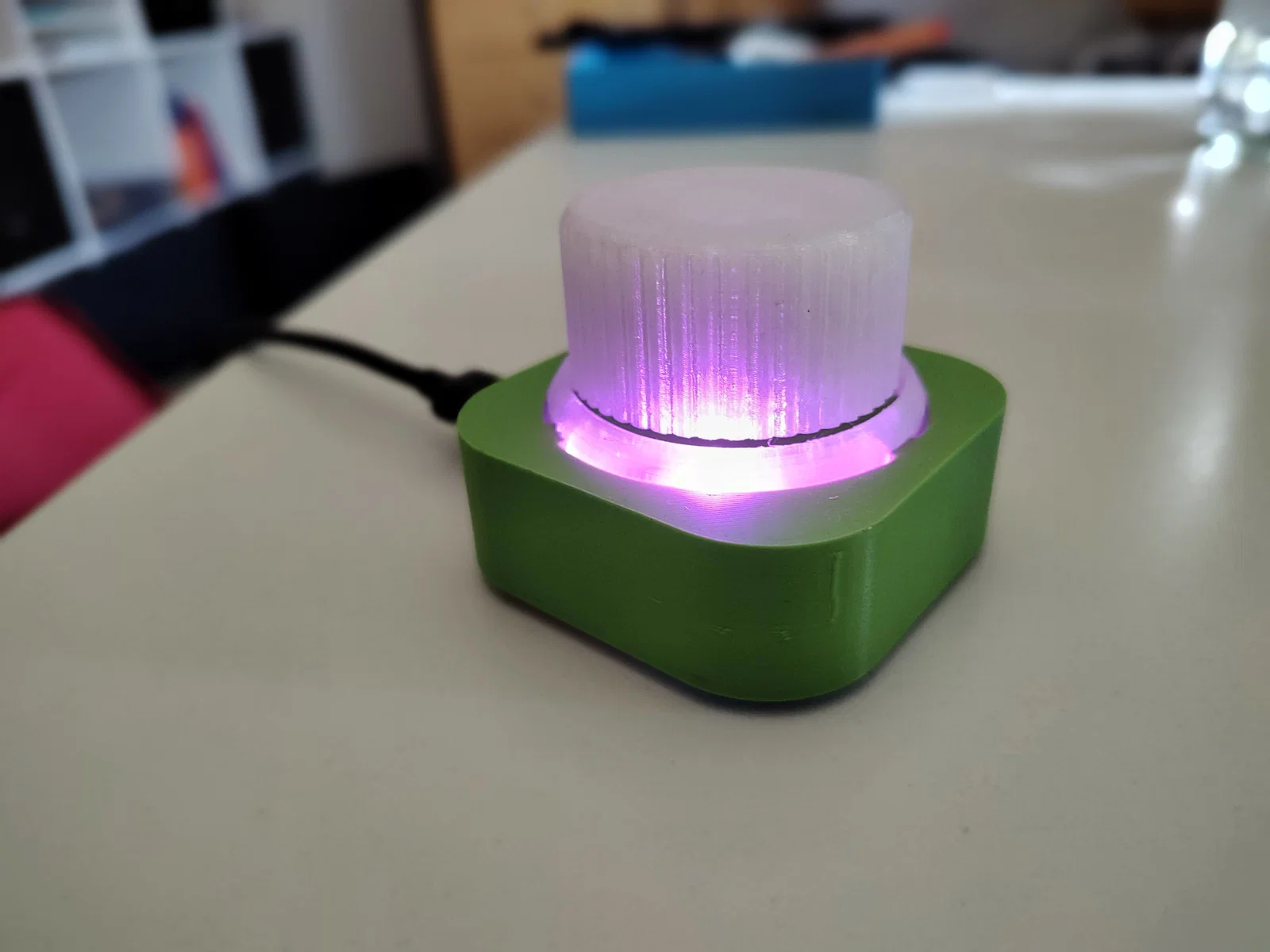

Hướng dẫn này dành cho những ai muốn lắp ráp chiếc Volume Knob V2 như trong Hình 1. Trước hết, hãy chuẩn bị đầy đủ các linh kiện từ danh sách bên dưới. Các phần vỏ ngoài nên được in 3D. Bạn có thể tải file in tại .

• 1 x Arduino Pro Micro (USB-C) (phiên bản màu xanh)
• 8 x Đèn LED SK6812 (chip 5050)
• 1 x Encoder xoay ALPS có tích hợp công tắc
• 1 x Điện trở 10k Ohm
• 4 x Vít M3X16
• 4 x Ốc cấy ren M3

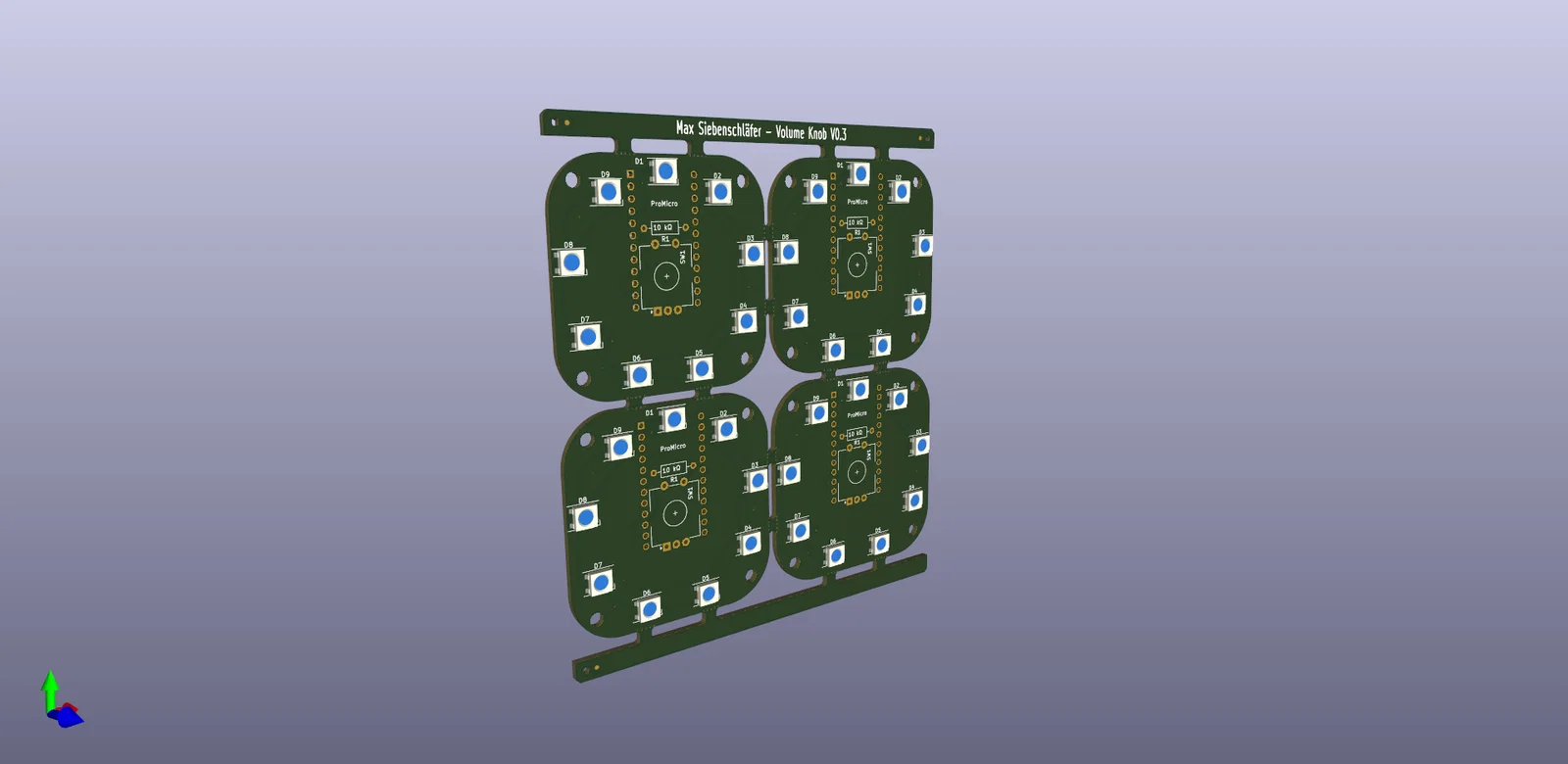

• 1 x PCB
• 1 x Mỏ hàn

Chi phí rơi vào khoảng 20€ cho mỗi thiết bị. Để biết thêm thông tin, bạn có thể ghé qua trang GitHub của mình.

In 3D:

Bạn có thể in tất cả các phần bằng PLA, ngoại trừ vòng khuếch tán ánh sáng nên dùng nhựa trong suốt. Bạn có thể sử dụng tính năng đặc biệt để chỉnh sửa họa tiết đáy. Mình rất thích mẫu Octagram Spiral như hình dưới:

Lắp ráp:

Hình vẽ bóc tách hiển thị các thành phần cần thiết. Các chi tiết màu xám (1,2,3,5) là phần in 3D. Chi tiết màu xanh lá (4) là mạch PCB đã lắp ráp.

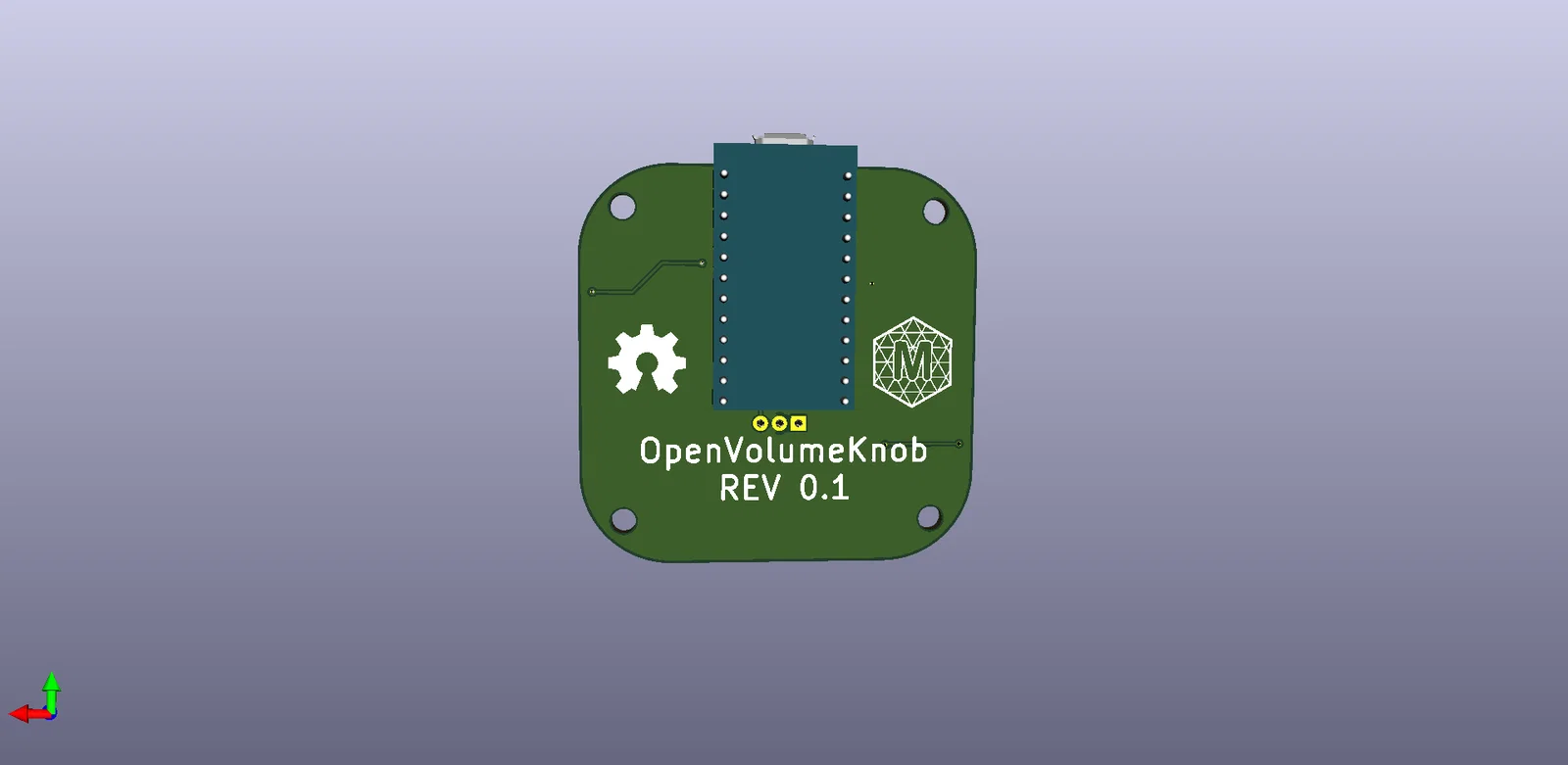

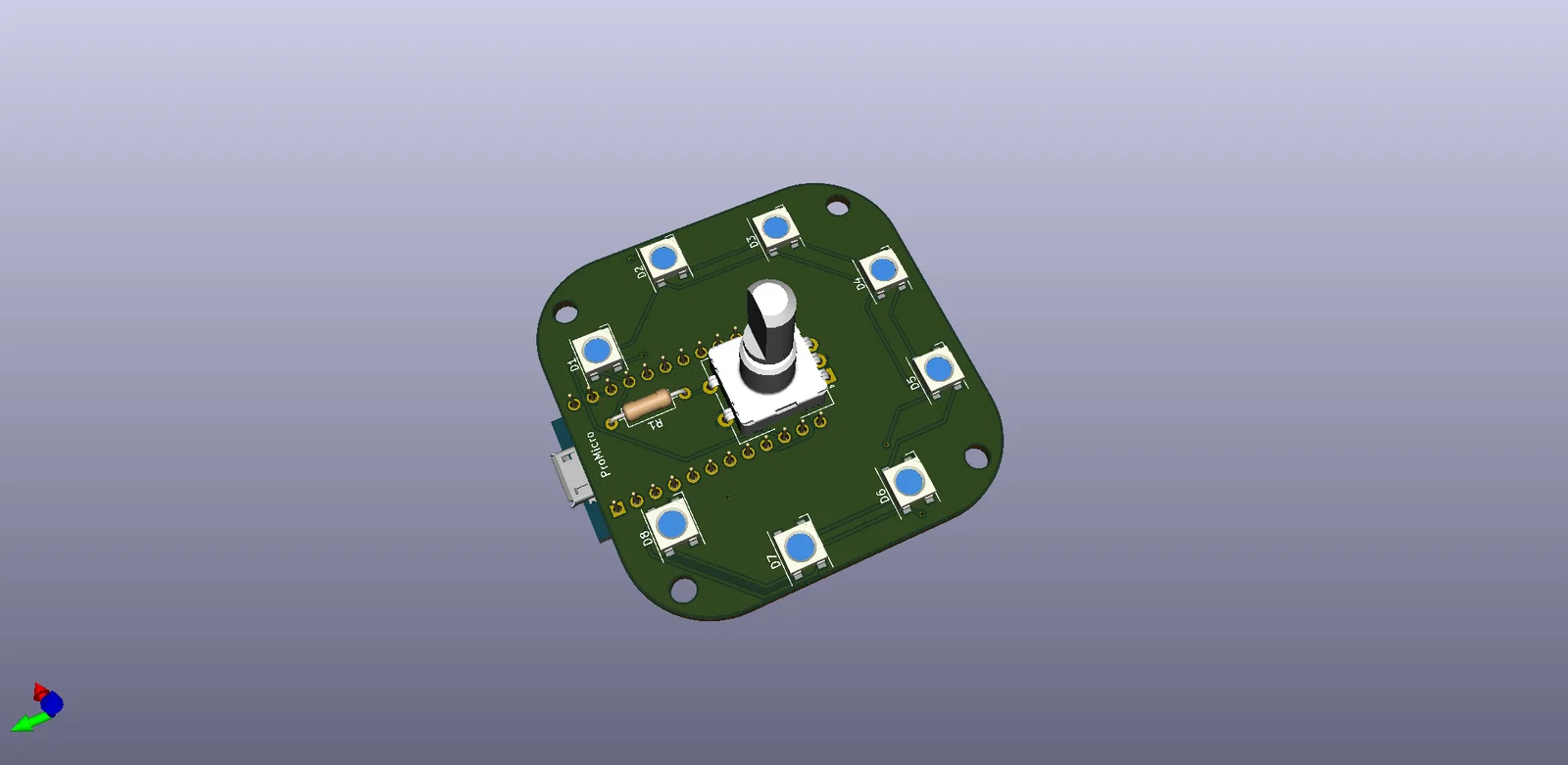

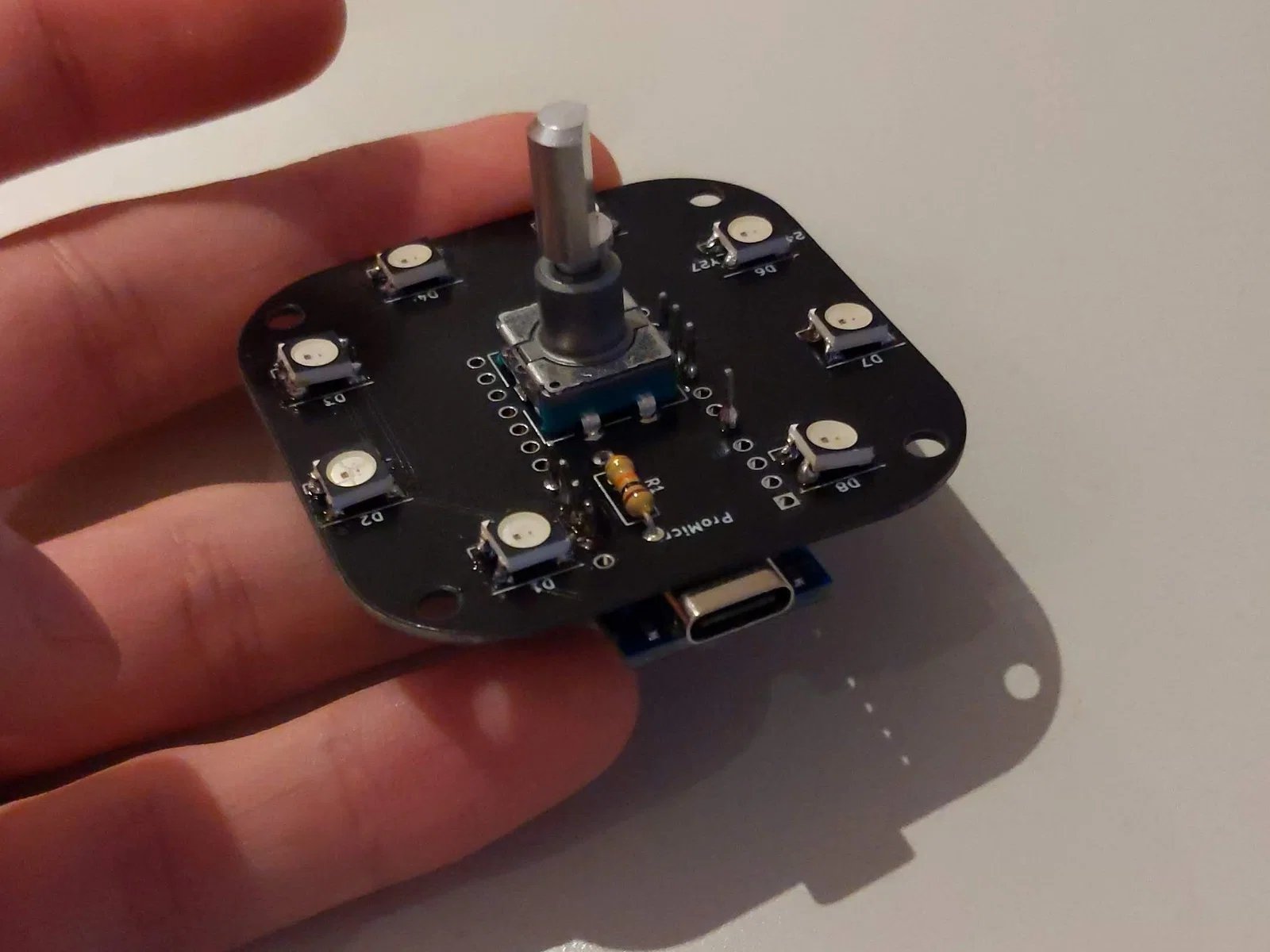

Hàn encoder xoay, Arduino Pro Micro và điện trở 10k ohm vào PCB (4) đúng vị trí.

Chi tiết số 3 có 4 lỗ bên trong. Dùng mỏ hàn để cấy 4 ốc ren M3 vào các vị trí này.

Lắp vòng trong suốt (2) vào 3 khe dài trên chi tiết số 3 bằng khớp nối snap-fit. Ấn nhẹ để đảm bảo chắc chắn.

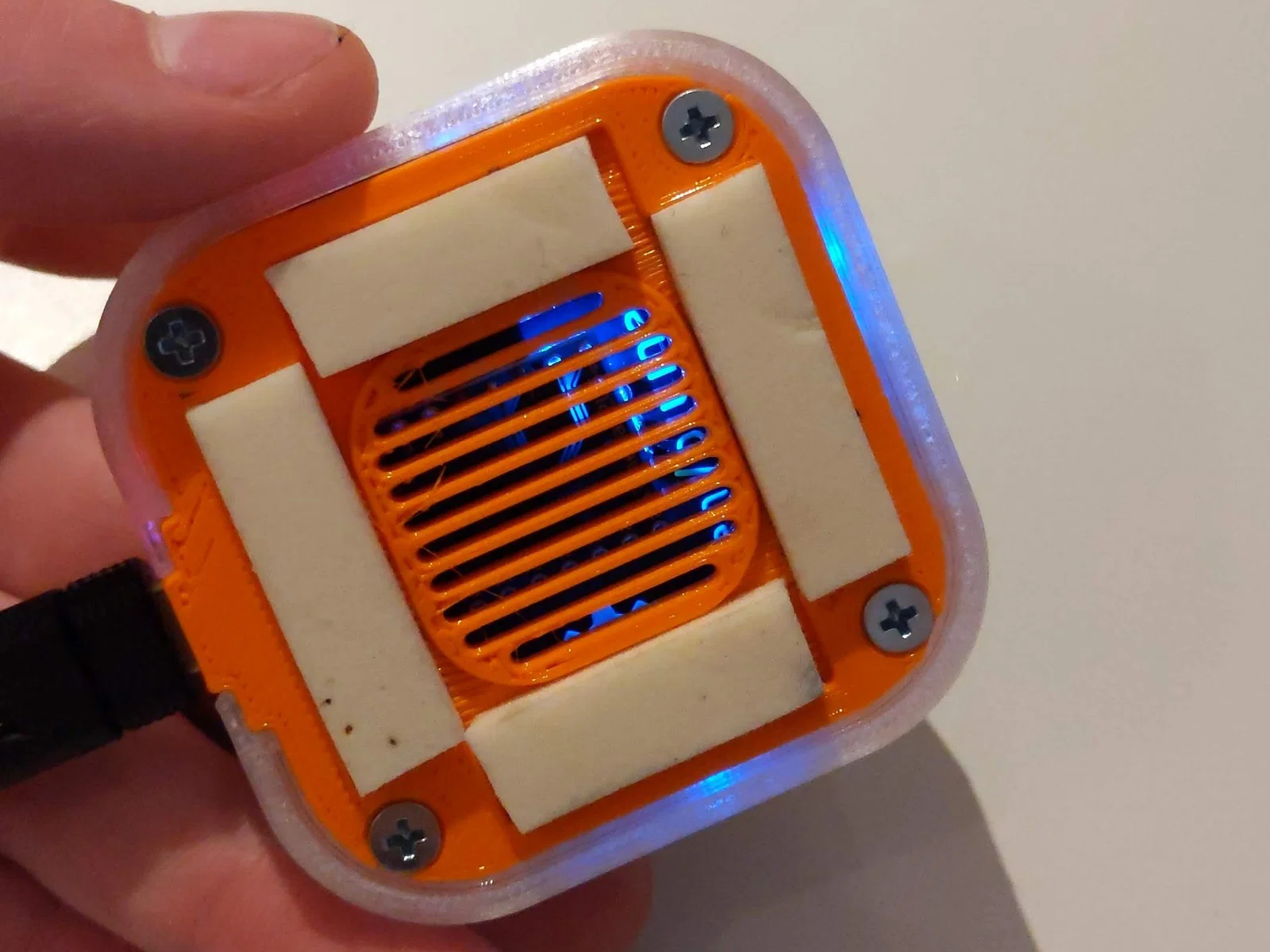

Lắp PCB (4) từ phía dưới với cổng USB hướng về phía khe hở. Gắn chi tiết số 5 vào phần giữa, sau đó dùng 4 vít M3 để cố định phần đáy.

Cuối cùng, ấn phần núm xoay có biểu tượng Play/Pause (1) vào trục encoder. Thiết kế này là dạng press-fit nên không cần dùng keo.

Phần mềm:

Phần mềm được tổ chức theo hệ thống như trong hình:

Bạn có thể chọn 25 màu sắc và 5 chế độ hiệu ứng khác nhau. Hãy nạp code vào Arduino bằng Arduino IDE. (Mã nguồn đã được cung cấp ở phần gốc).

Chúc bạn vui vẻ với chiếc Volume Knob của mình! Nếu muốn, bạn hoàn toàn có thể tự thêm các hiệu ứng màu sắc khác vào script.
