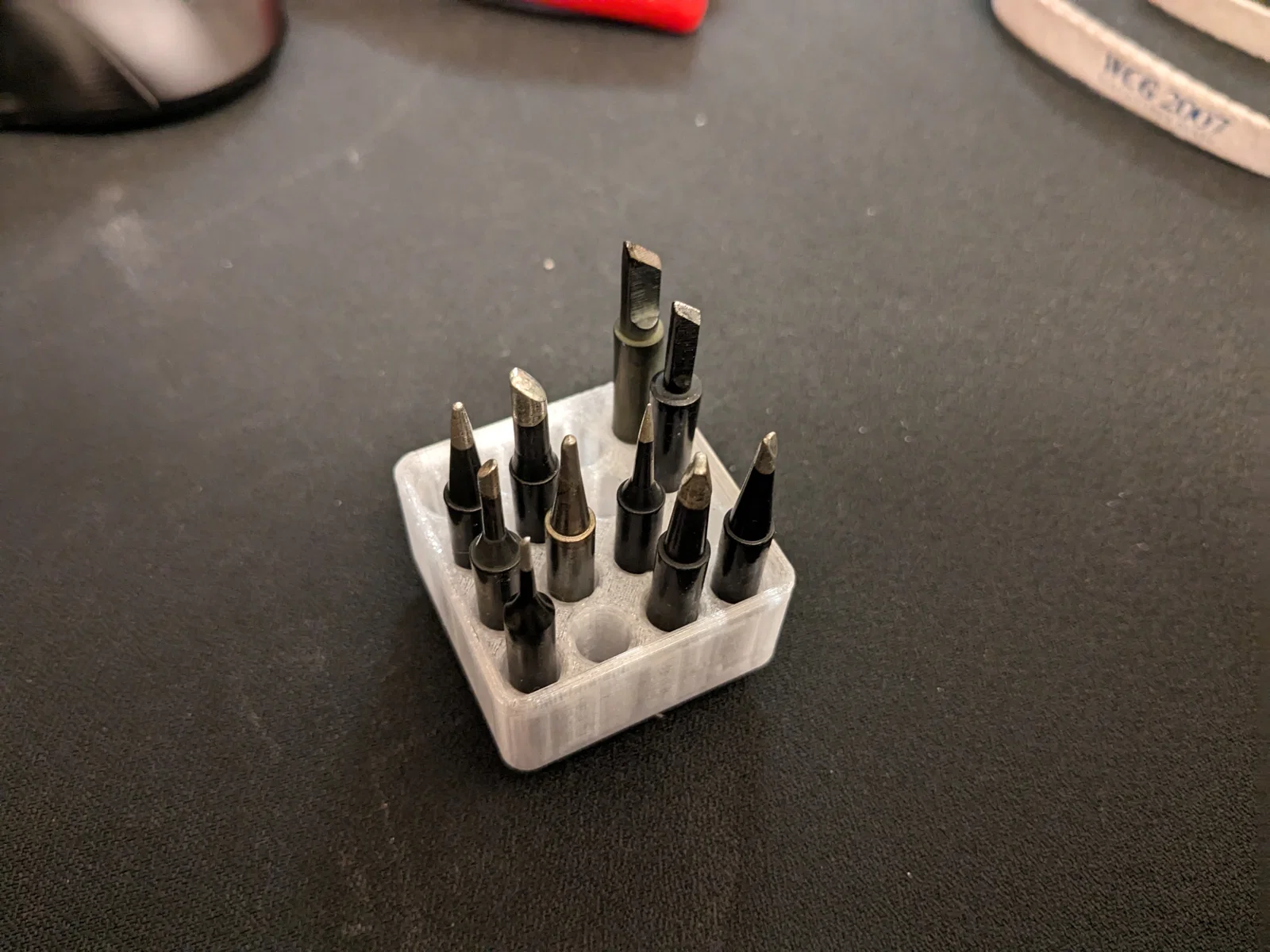

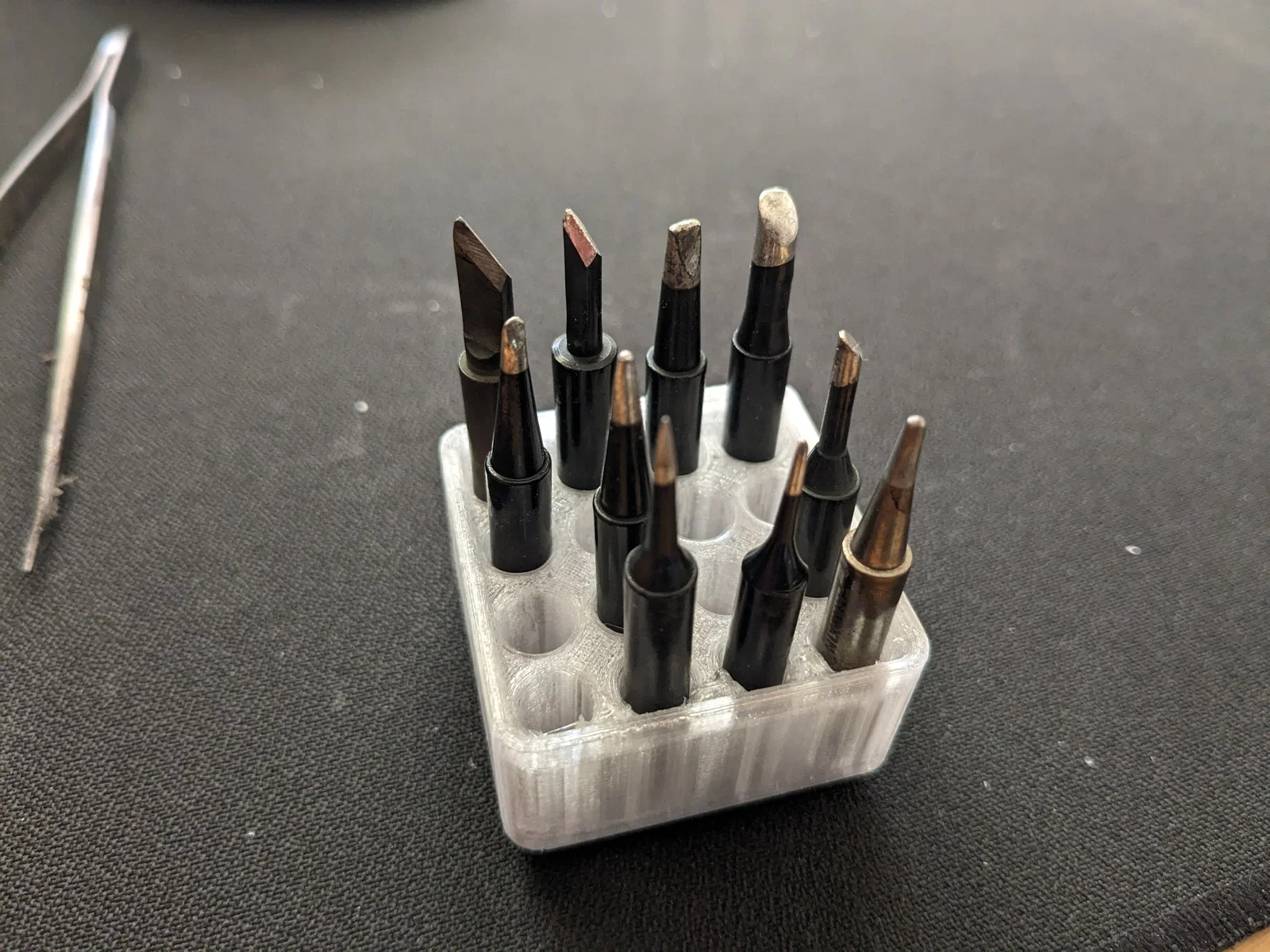

Khay đựng 16 đầu hàn Gridfinity có khóa chống rơi

Giới thiệu

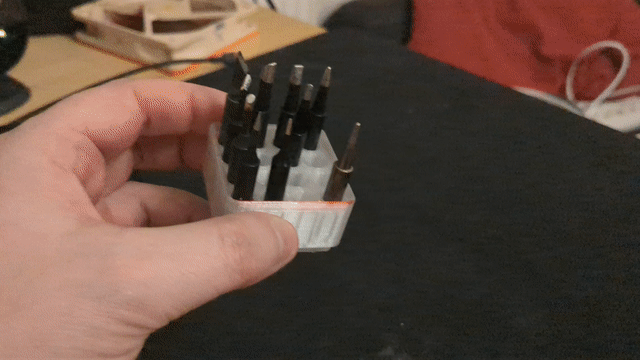

• Mình muốn có một phiên bản nhỏ gọn hơn để chứa được nhiều đầu hàn hơn, kèm theo cơ chế khóa để đầu hàn không bị rơi ra ngay cả khi để nghiêng hoặc lật ngược khay.

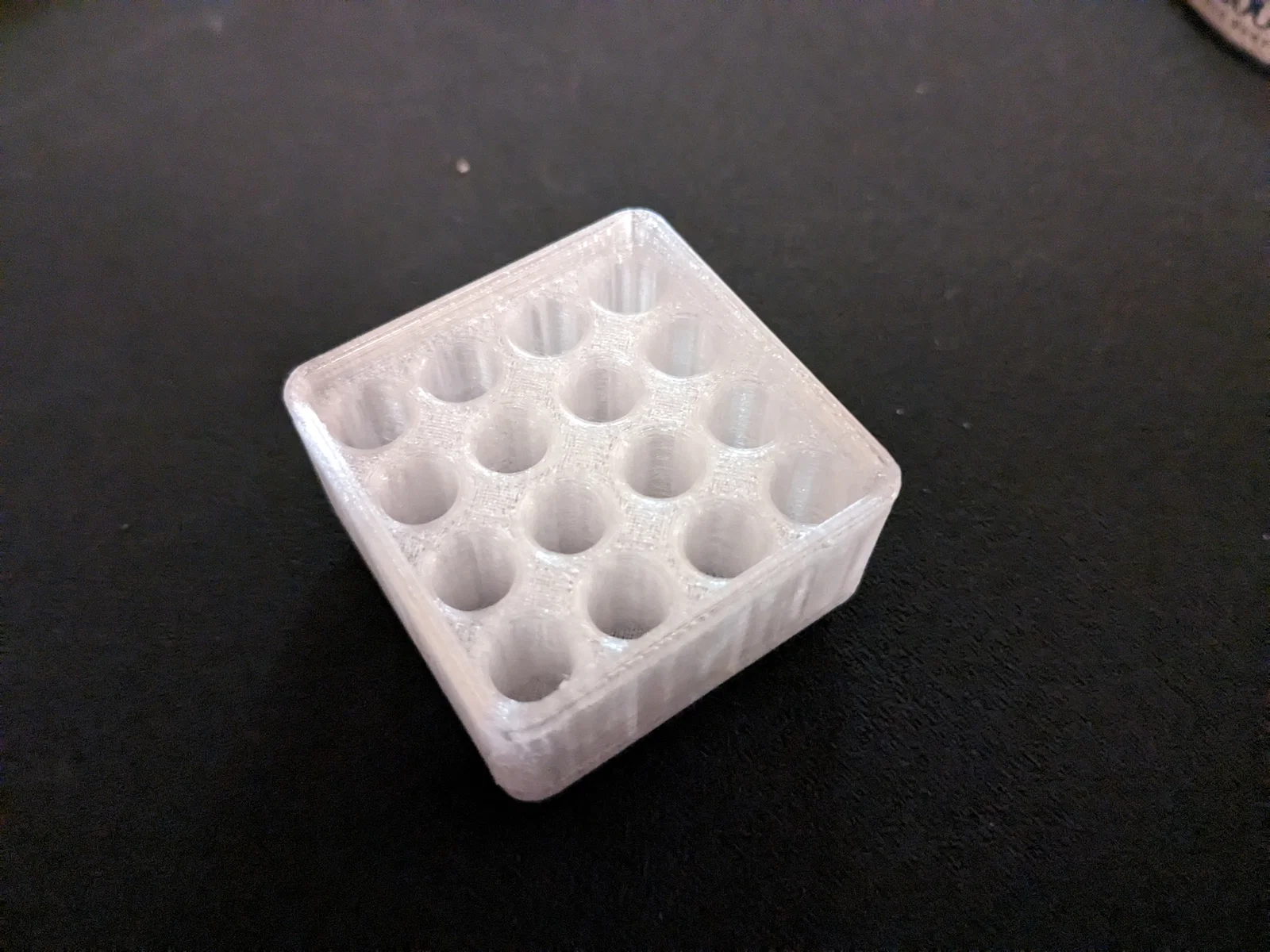

• Mình đã lấy file gốc 'Bin - 1x1x3 - pmcquay.stl', thêm phần đế và khoét các lỗ với những chốt khóa nhỏ bên trong để giữ chặt các đầu hàn tại chỗ.

Nhớ nhấn like, đăng ảnh sản phẩm đã in và để lại bình luận góp ý để mình cải thiện thêm nhé.

Hạn chế cần lưu ý

• Nếu một số đầu hàn vẫn bị lỏng, mình gợi ý bạn nên nhỏ một giọt keo nến nhỏ vào thành lỗ rồi cắm đầu hàn vào. Thường thì đây là các loại đầu hàn rất mảnh, đường kính dưới 6.5mm.
• Nếu đầu hàn của bạn không vừa lỗ, bạn có thể dùng mũi khoan để mở rộng thêm một chút, nhưng tốt nhất nên in với trên 4 lớp vỏ (perimeters) để đảm bảo độ chắc chắn.

Kích thước:

• Chiều rộng: 42mm (tiêu chuẩn Gridfinity)
• Chiều sâu: 42mm (tiêu chuẩn Gridfinity)
• Chiều cao: 3 đơn vị chiều cao Gridfinity
• Sử dụng nam châm: 6x2mm
• Đường kính lỗ: 7mm

Hướng dẫn in:

• Lưu ý: File gcode có chứa lệnh di chuyển cho tính năng quay timelapse riêng của mình (đầu in sẽ di chuyển ra phía sau rồi về trục Z), vì vậy file gcode chỉ nên dùng để ước tính thời gian và lượng nhựa cần thiết.
• Mình khuyên dùng chiều cao lớp in (layer height) là 0.2mm, nozzle 0.4mm để đảm bảo dung sai chuẩn xác nhất.
• Infill tùy ý, nhưng chỉ cần 10% là đủ.
• Không cần hỗ trợ (supports), không cần bè (brim).
