Giá đỡ màn hình bên cho máy in VZBot 7 inch

Tác giả LeeRoberts

Lượt tải
112
Lượt thích
23
Lượt coi
1.787
Bản remix
1
Bình luận
4

File 1 143,6 KB

  • VZBot_Screen_v5_1765774054.stlSTL · 143,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

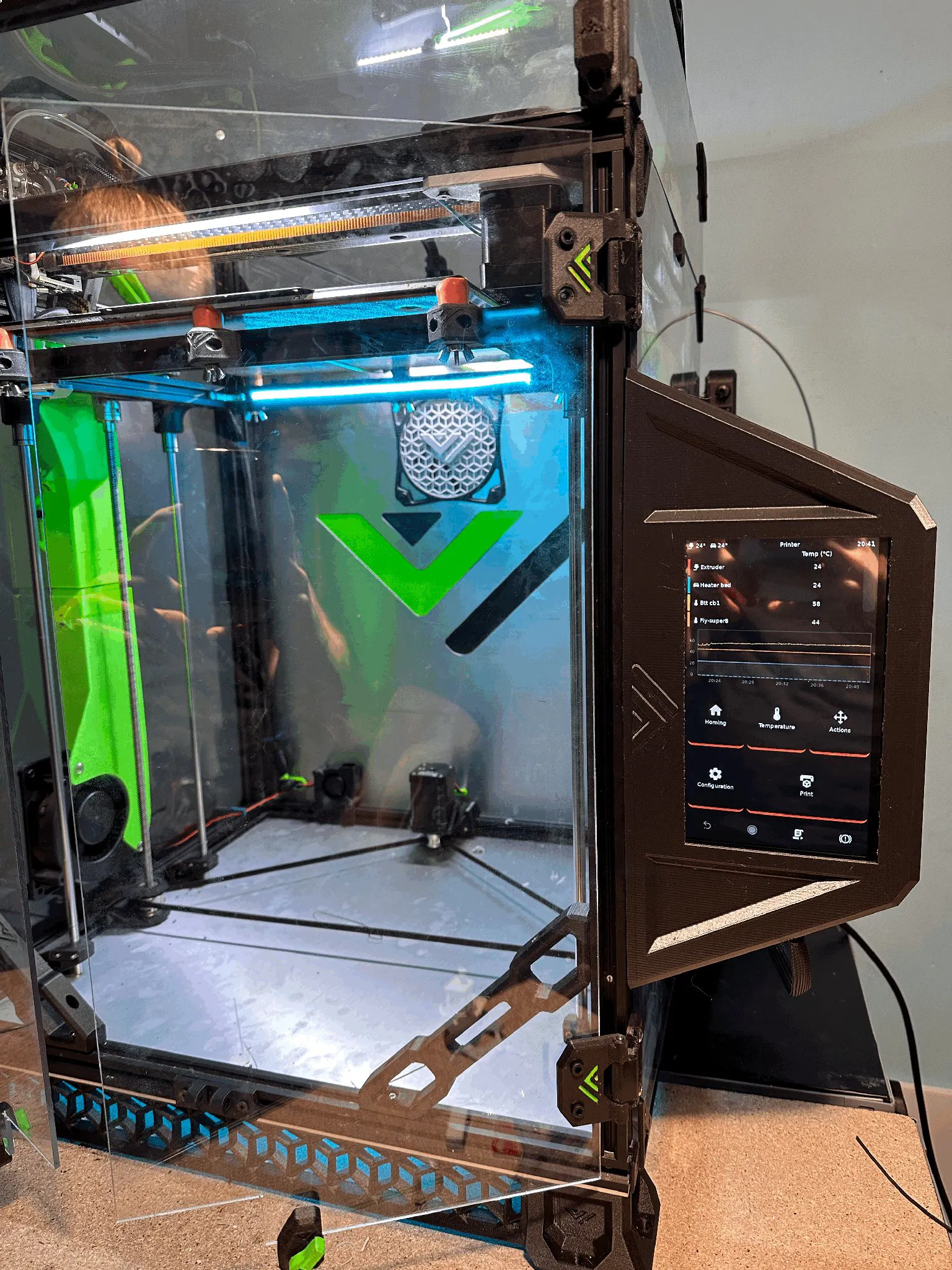

Một cách thay thế để gắn màn hình 7 inch vào một VZBot (hoặc máy in Corexy định dạng lớn tương tự).

Danh sách vật liệu “chính thức” yêu cầu một màn hình BTT Pi 5 inch, nhưng do tình trạng thiếu hụt pi, ngày càng nhiều người sử dụng các lựa chọn thay thế cho pi như BTT CB1, mà không tương thích với các màn hình DSI như vậy, và các lựa chọn HDMI sẽ không vừa với vỏ VZbot thích hợp, vì vậy tôi đã tự làm của riêng mình.

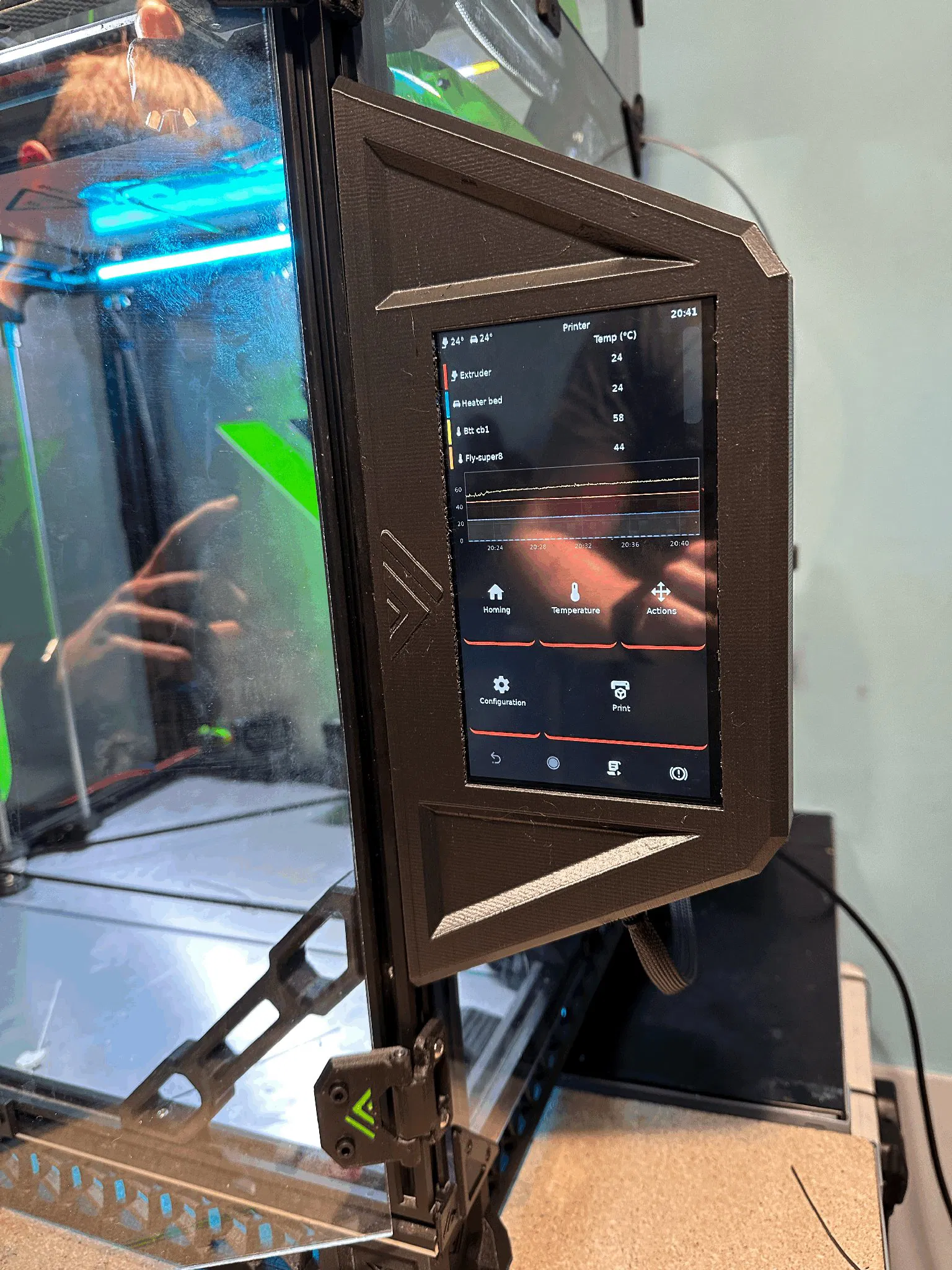

Tôi đã chọn gắn bên vì tôi thích vẻ ngoài này, nó làm tôi nhớ đến các màn hình LCD gắn bên theo chiều dọc mà bạn thường thấy trên các máy móc công nghiệp.

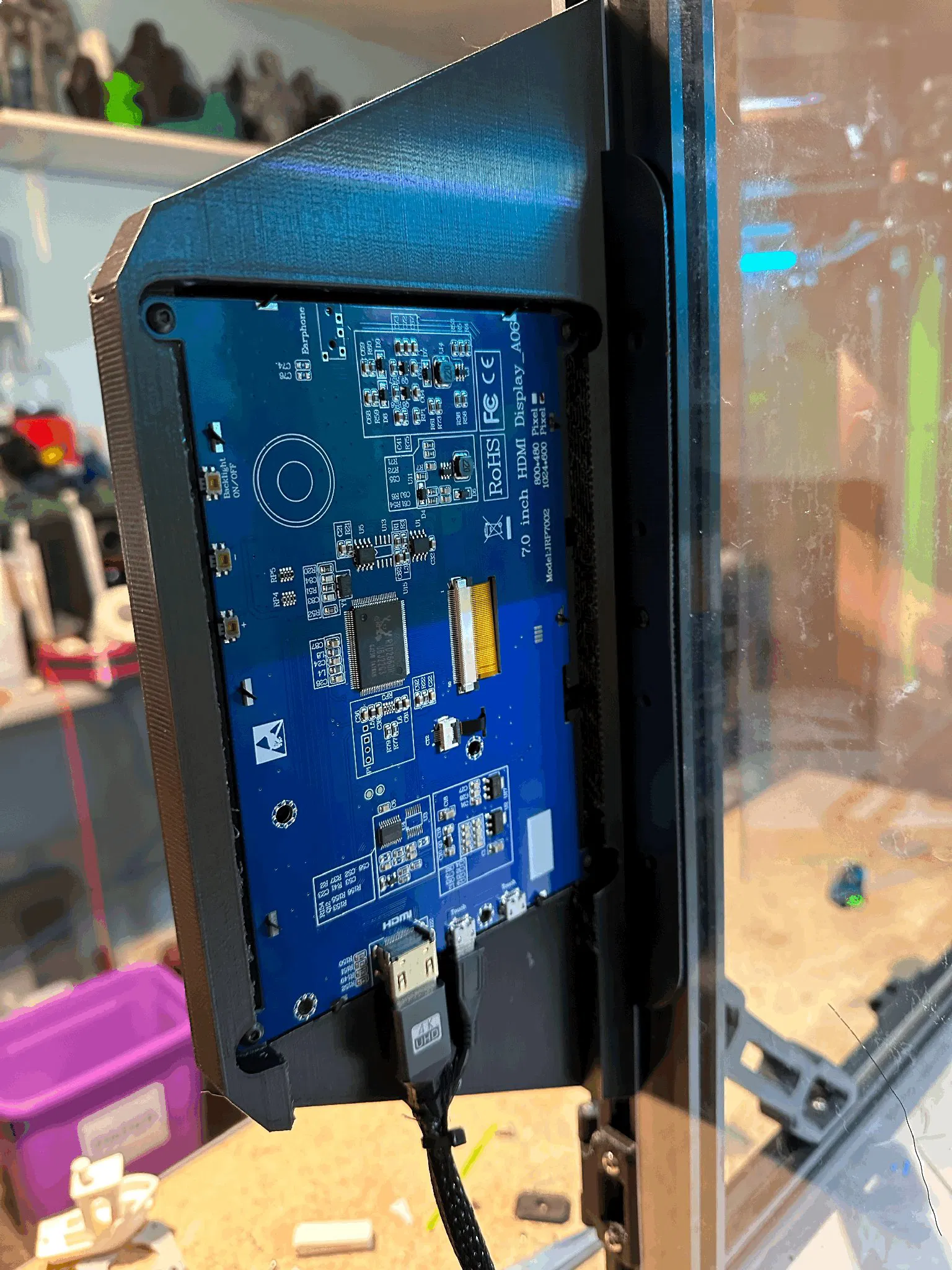

Màn hình tôi sử dụng chỉ là một “màn hình cảm ứng 7 inch Raspberry Pi” thông thường từ amazon, loại có các tab vít nhỏ nhô ra ở mỗi góc, chỉ cần đảm bảo các cổng sẽ khớp với phần cắt ra ở phía dưới. Tôi không bao gồm bất kỳ lối vào nào cho các nút đèn nền, v.v. vì trong trường hợp sử dụng này, tôi cá nhân chưa bao giờ cần sử dụng chúng, chỉ giữ cho nó đơn giản.

Nó sẽ vừa với bàn VZbot 330 nhưng cần một chút hỗ trợ.

Tôi đã in bằng Extrudr “metallic” PETG.

Cảm ơn người dùng Thingiverse “GrowingSurvival” vì mô hình của họ mà tôi đã sử dụng làm mẫu cho các lỗ gắn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
143,6 KB
File lớn nhất
143,6 KB
