Hộp chứa board điều khiển Jackpot CNC cho LowRider v3 (bản 1.1, mở rộng 25mm)

LƯU Ý: Đây là bản v1.1. Nếu bạn đang tìm bản v1.0 - nhấn vào đây.

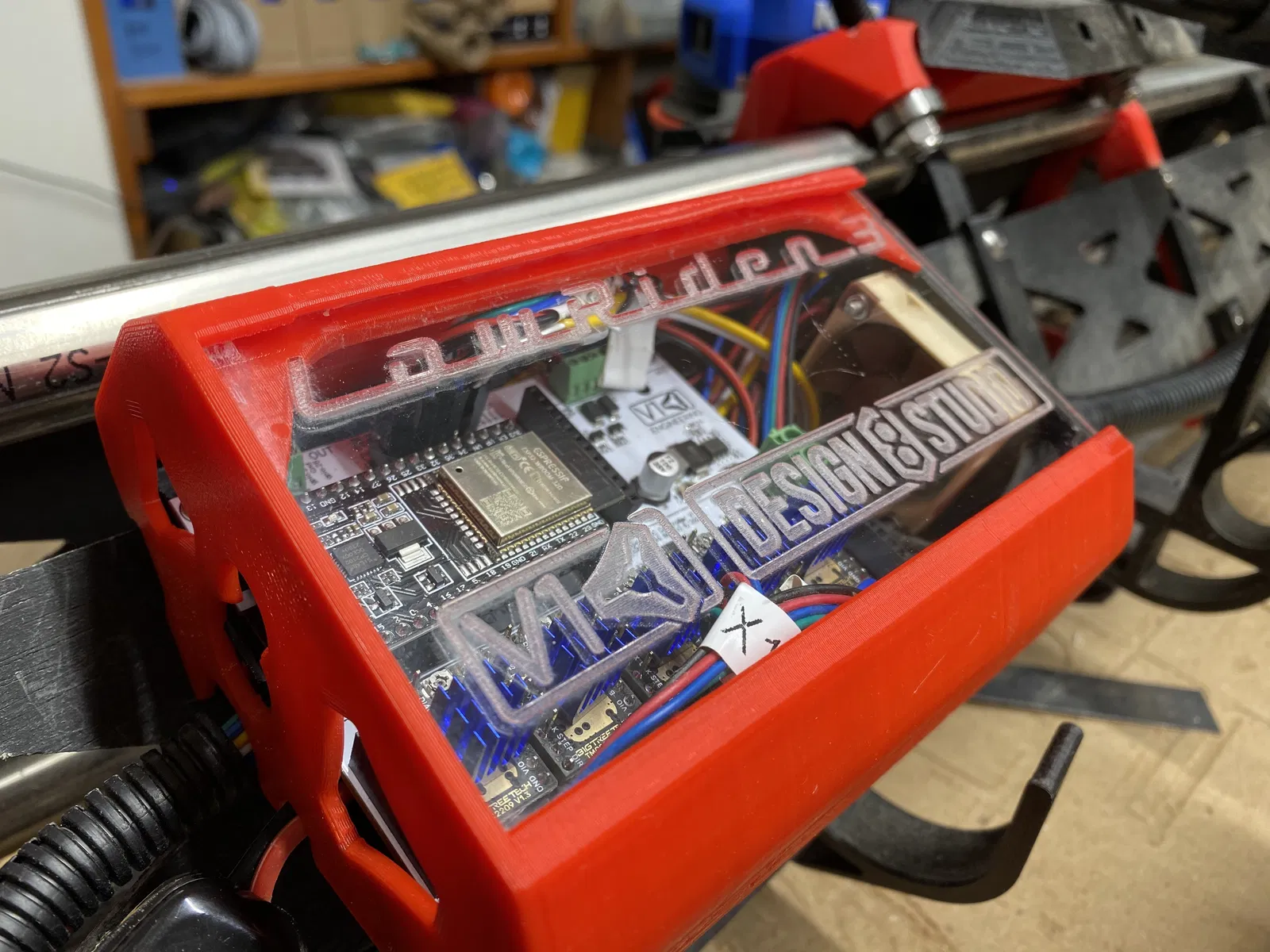

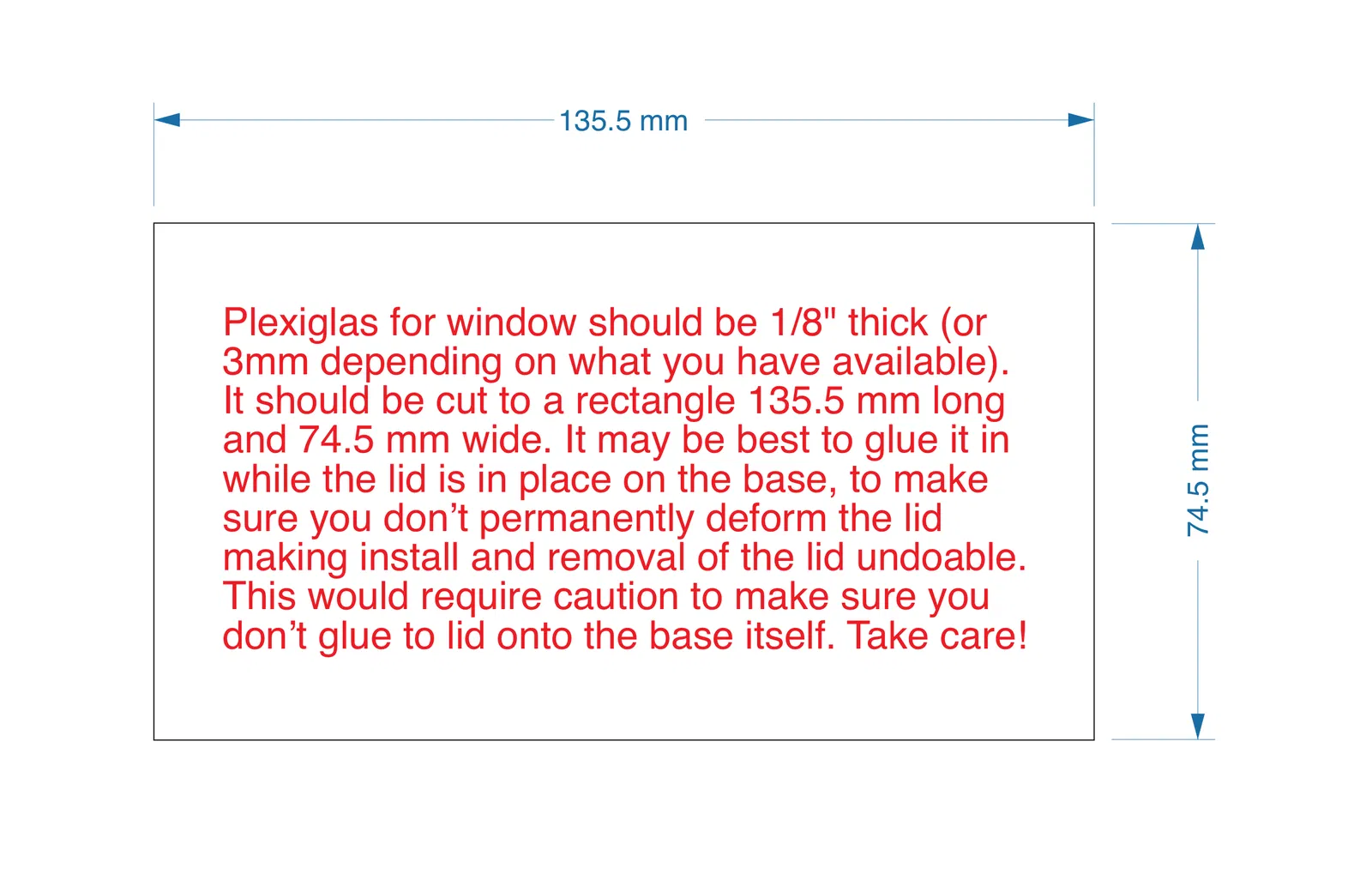

Lưu ý: Kể từ ngày 16 tháng 11 năm 2023 — ngoài các thay đổi từ bản remix trước, hôm nay mình đã thêm các tệp SVG để khắc lên cửa sổ mica, giúp thêm các logo “LowRider 3”, “V1 Engineering”, “V1E” hoặc “Design8Studio”. Việc khắc có thể thực hiện bằng laser (như cách mình làm với máy laser CO2) hoặc dùng mũi V-bit trên máy CNC (như bạn @Dgkeith237 đã làm) — mình đã thêm các tùy chọn khắc trước và sau khi lắp cửa sổ. Điểm khác biệt nằm ở kích thước khung viền, nếu bạn đã cắt cửa sổ rồi thì chỉ nên dùng nó để căn chỉnh vị trí trước khi khắc logo. Dưới đây là các tùy chọn đồ họa đi kèm:

Với logo V1E, LowRider 3 và Design8Studio.svg:

Với logo V1E, LowRider 3 và Design8Studio (khắc sau khi lắp).svg:

Với logo V1E và LowRider 3.svg:

Với logo V1E và LowRider 3 (khắc sau khi lắp).svg:

Mình đã dùng máy laser CO2 100W để khắc nắp hộp, với thông số 300 mm/giây và công suất 45%.

Khi vệ sinh, hãy tránh dùng các chất tẩy rửa mạnh (kể cả cồn hay WD-40 hoặc các loại tương tự) vì chúng sẽ gây nứt vi mô ở các cạnh phần khắc. Mình đã mắc lỗi này (dùng cồn) nhưng sau đó đã khắc phục được bằng súng nhiệt. Hãy cẩn thận với súng nhiệt, vì nếu quá nóng sẽ gây ra bong bóng và làm hỏng bề mặt. Mình đã từng làm hỏng một dự án khác vì lỗi này, hy vọng chia sẻ của mình giúp mọi người tránh được.

Những thay đổi trong bản “v1.1” này:

• Thay đổi ở PHẦN ĐẾ (BASE):
  • Tạo thêm không gian đi dây bằng cách cắt bớt độ dày dư thừa từ bản remix “tăng thêm 25mm” trước đó.

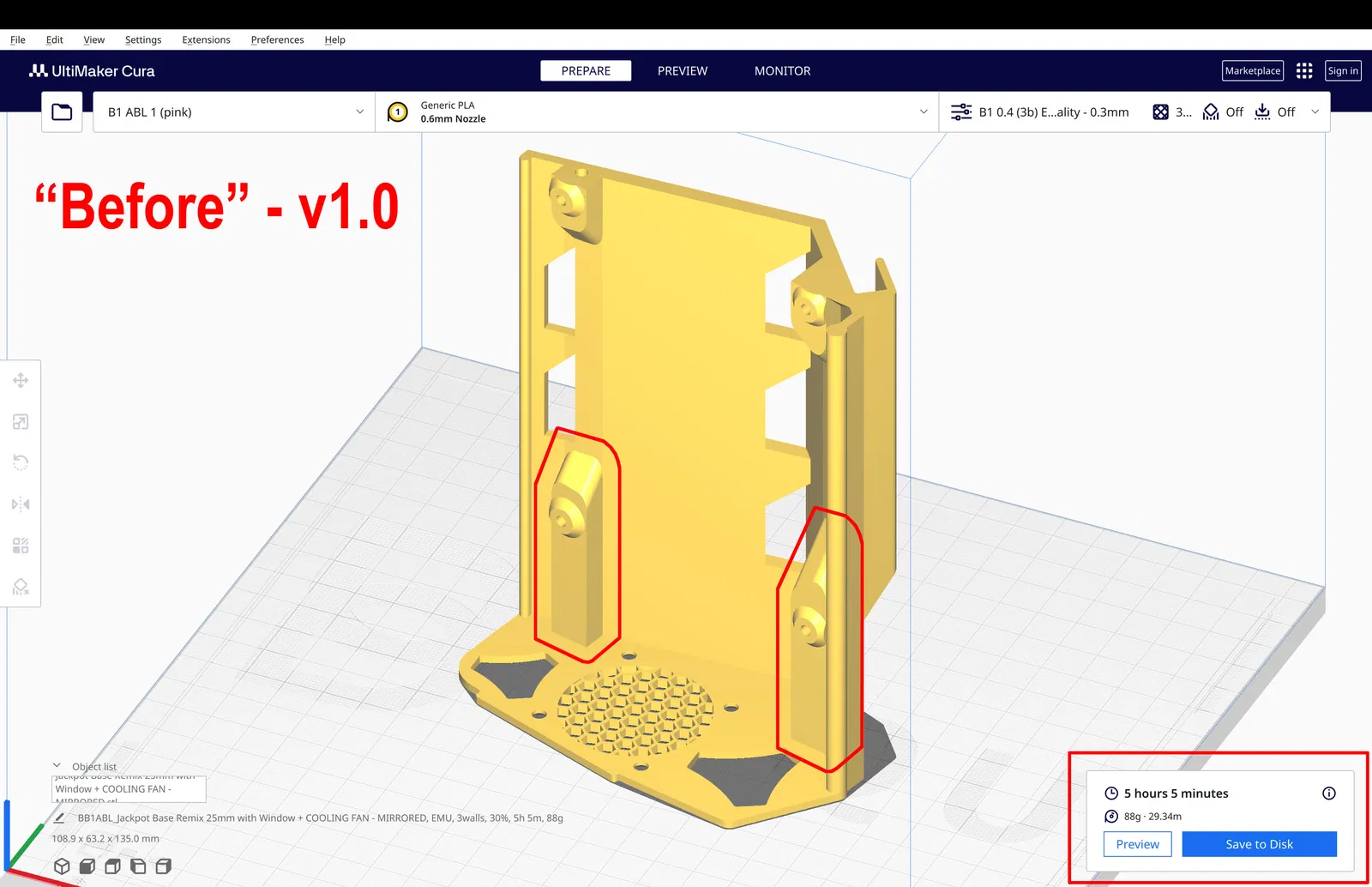

Đế “trước khi sửa” - v1.0:

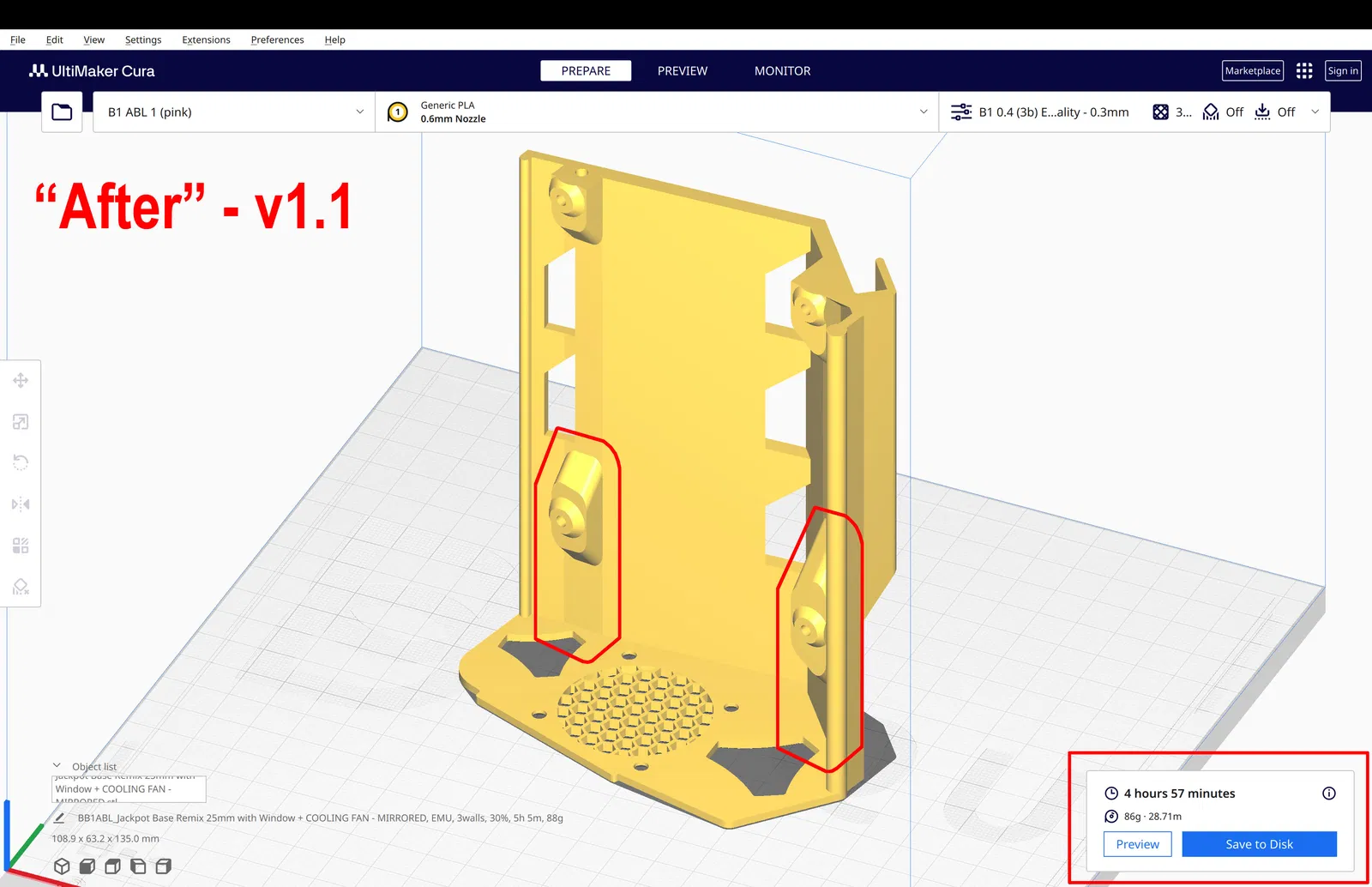

Đế “sau khi sửa” - v1.1:

• Thay đổi ở PHẦN NẮP (LID):
  • Làm các gờ cửa sổ sâu hơn một chút để dễ che đi lớp keo dán nếu bị lem, đồng thời tăng khả năng dung sai nếu miếng mica cắt không hoàn hảo.
  • Thêm rãnh ở dưới nắp để đi dây thay vì phải luồn qua lỗ — giúp việc tháo lắp nắp dễ dàng mà không ảnh hưởng đến hệ thống dây điện.

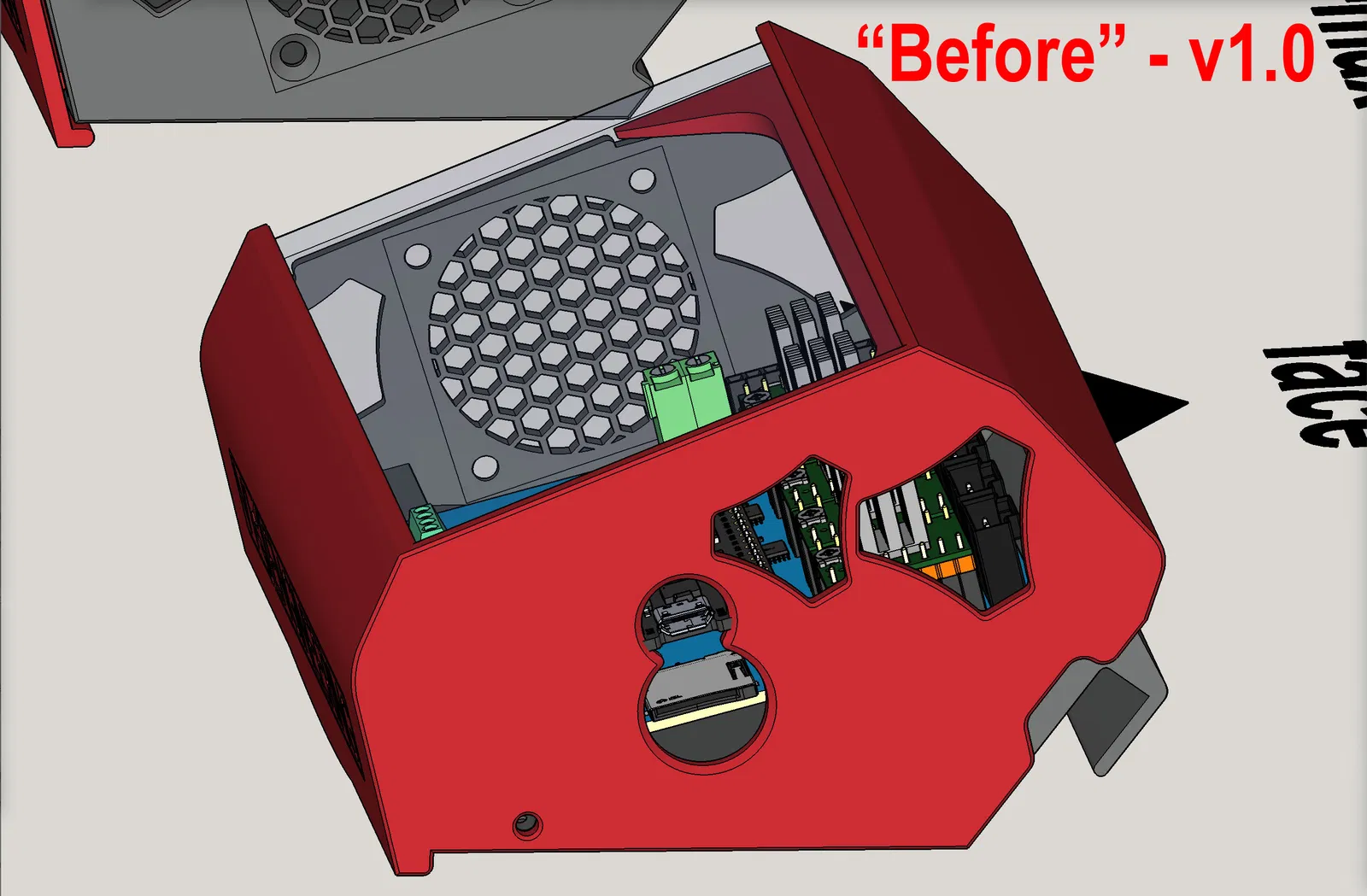

Nắp “trước khi sửa” - v1.0:

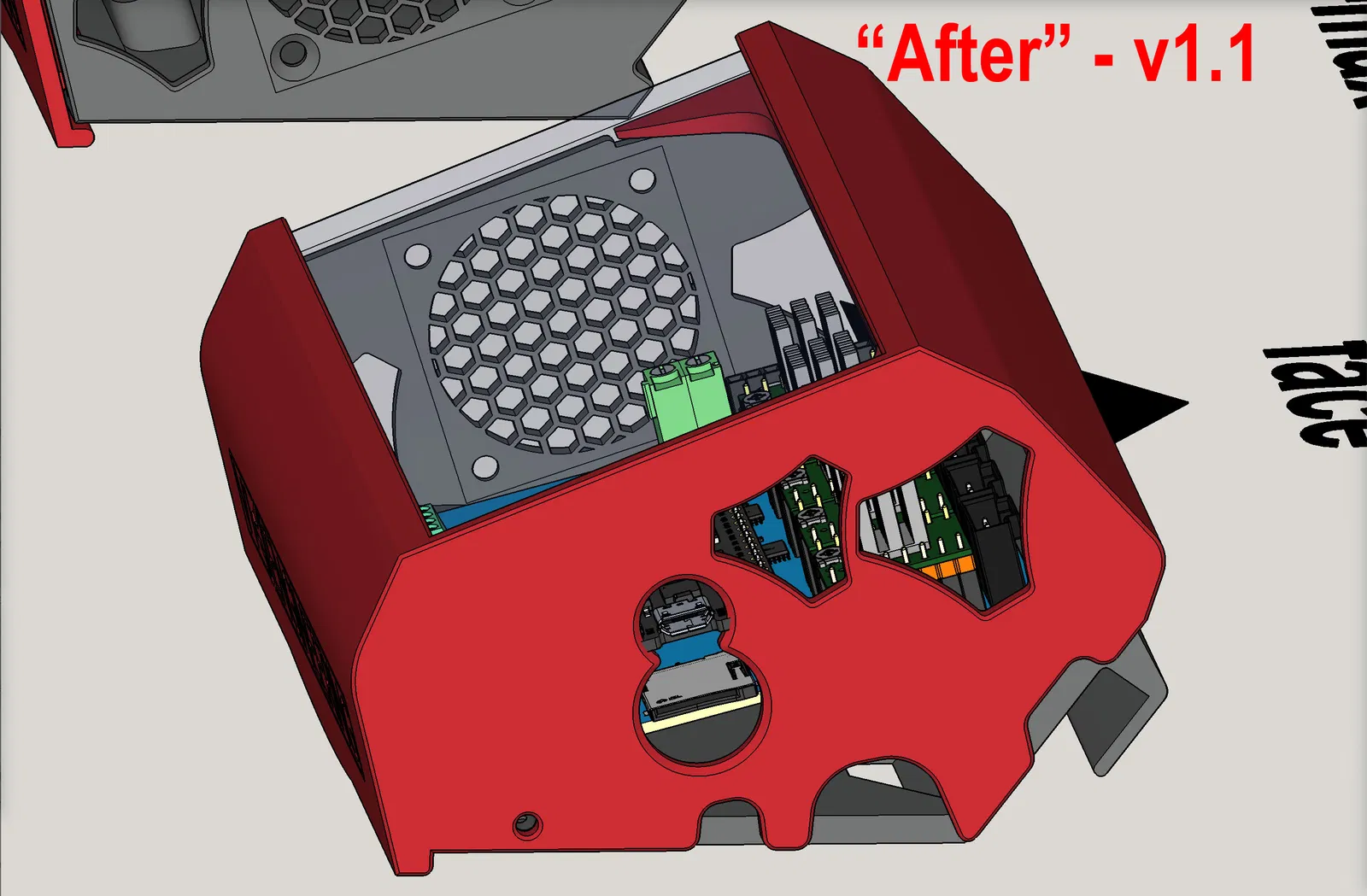

Nắp “sau khi sửa” - v1.1:

Tất cả thông tin còn lại được giữ nguyên từ bản “v1.0”:

LowRider v3 CNC: Lắp tản nhiệt cho board mạch Jackpot mới:

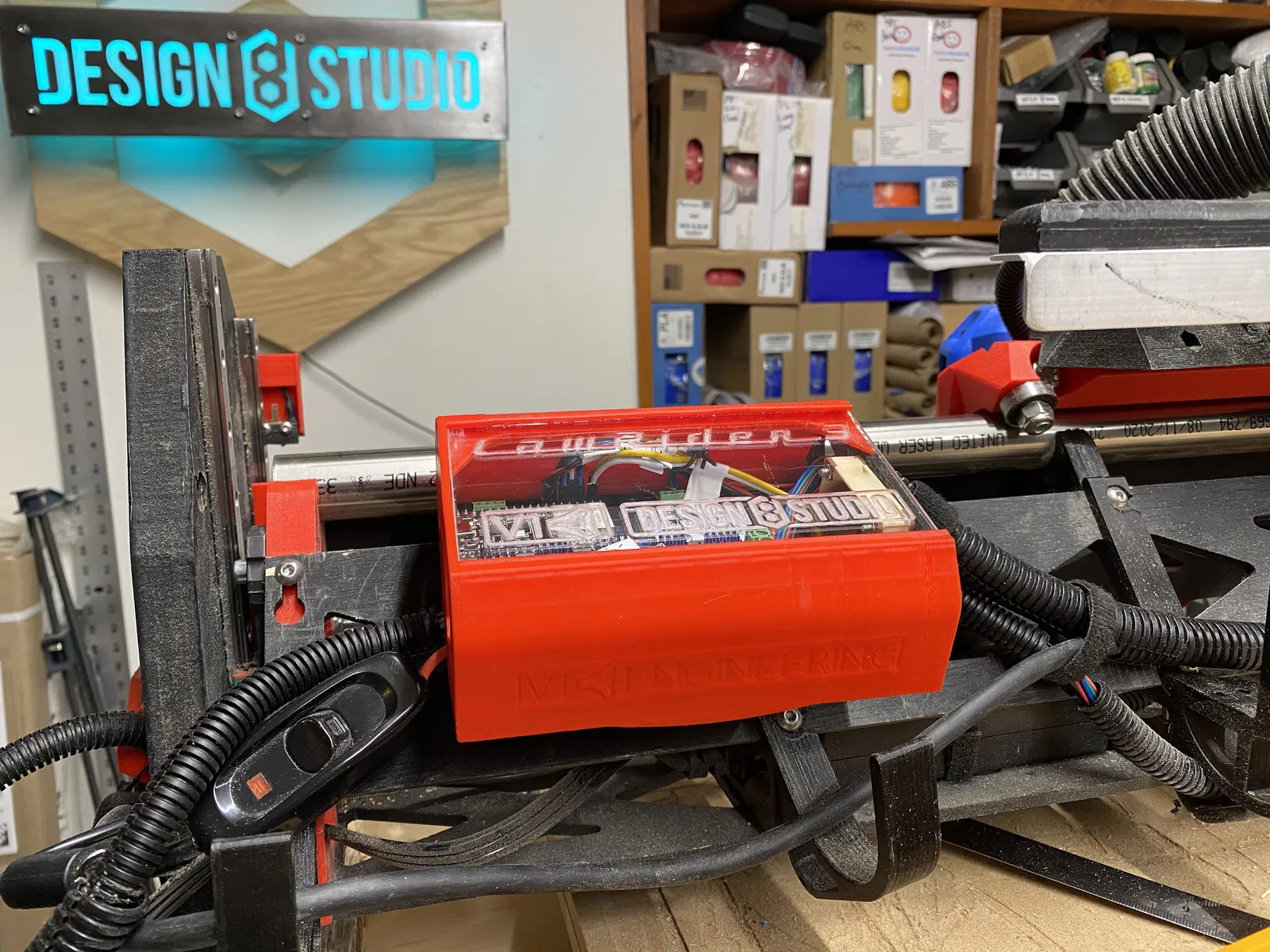

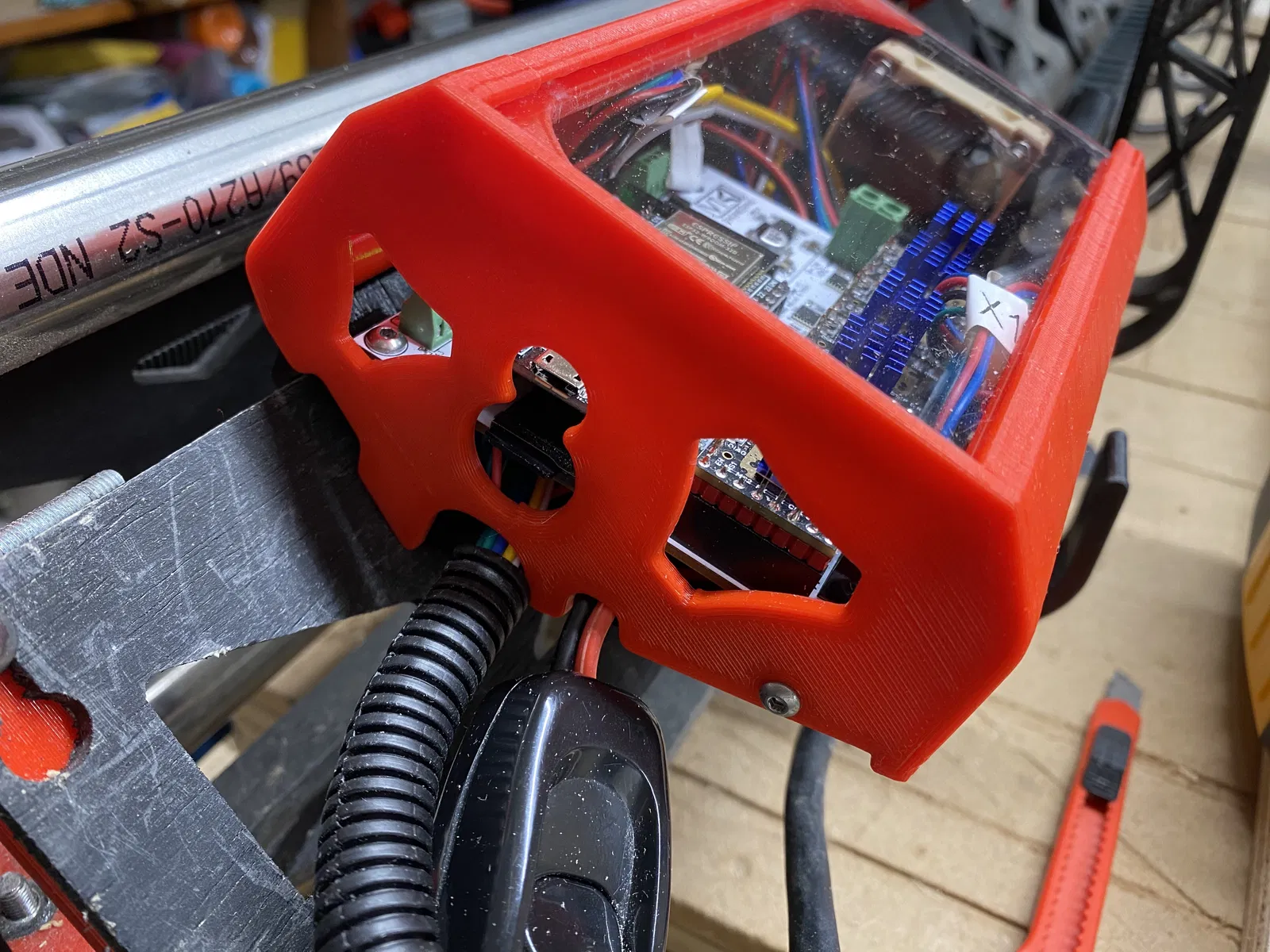

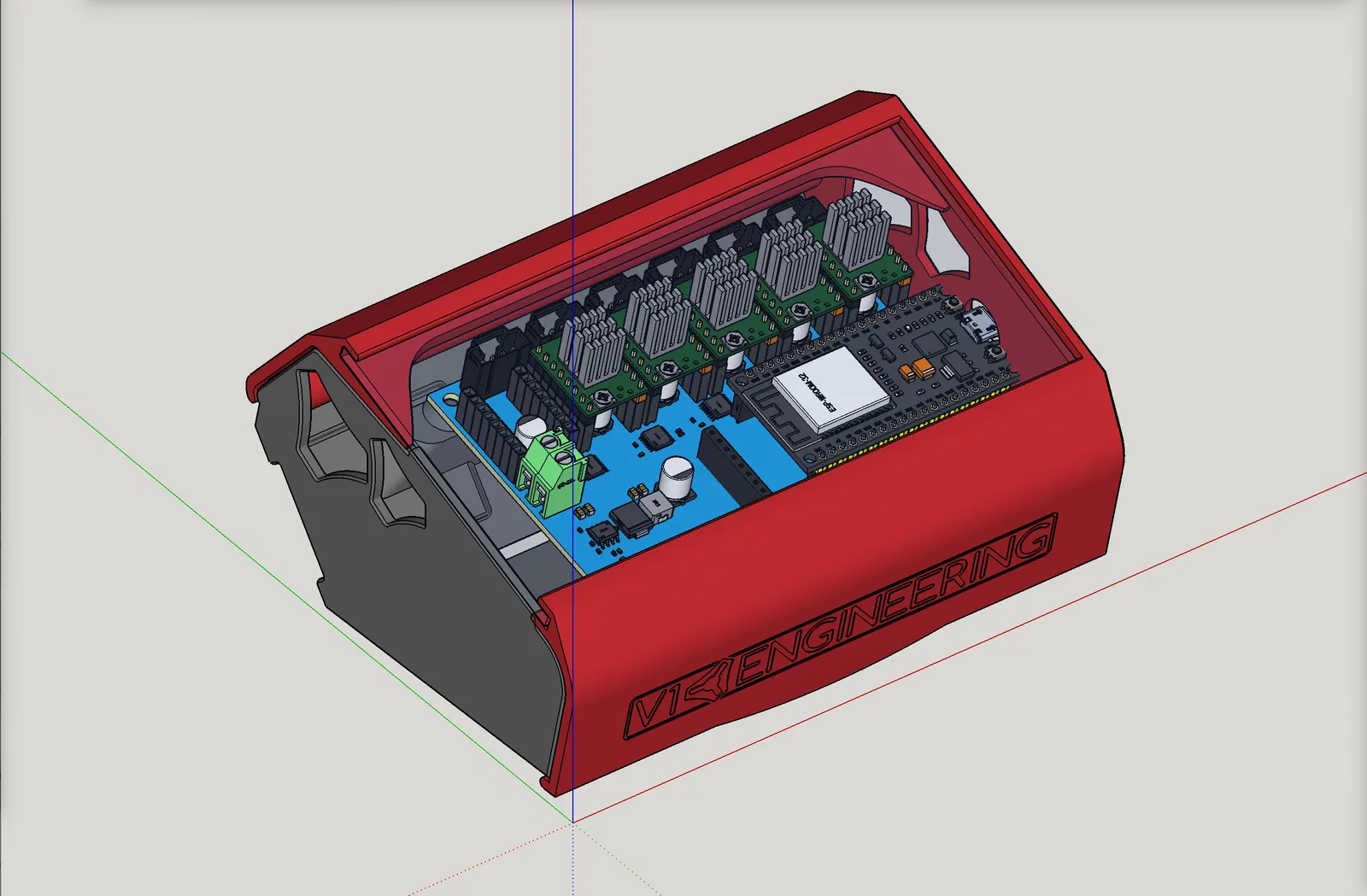

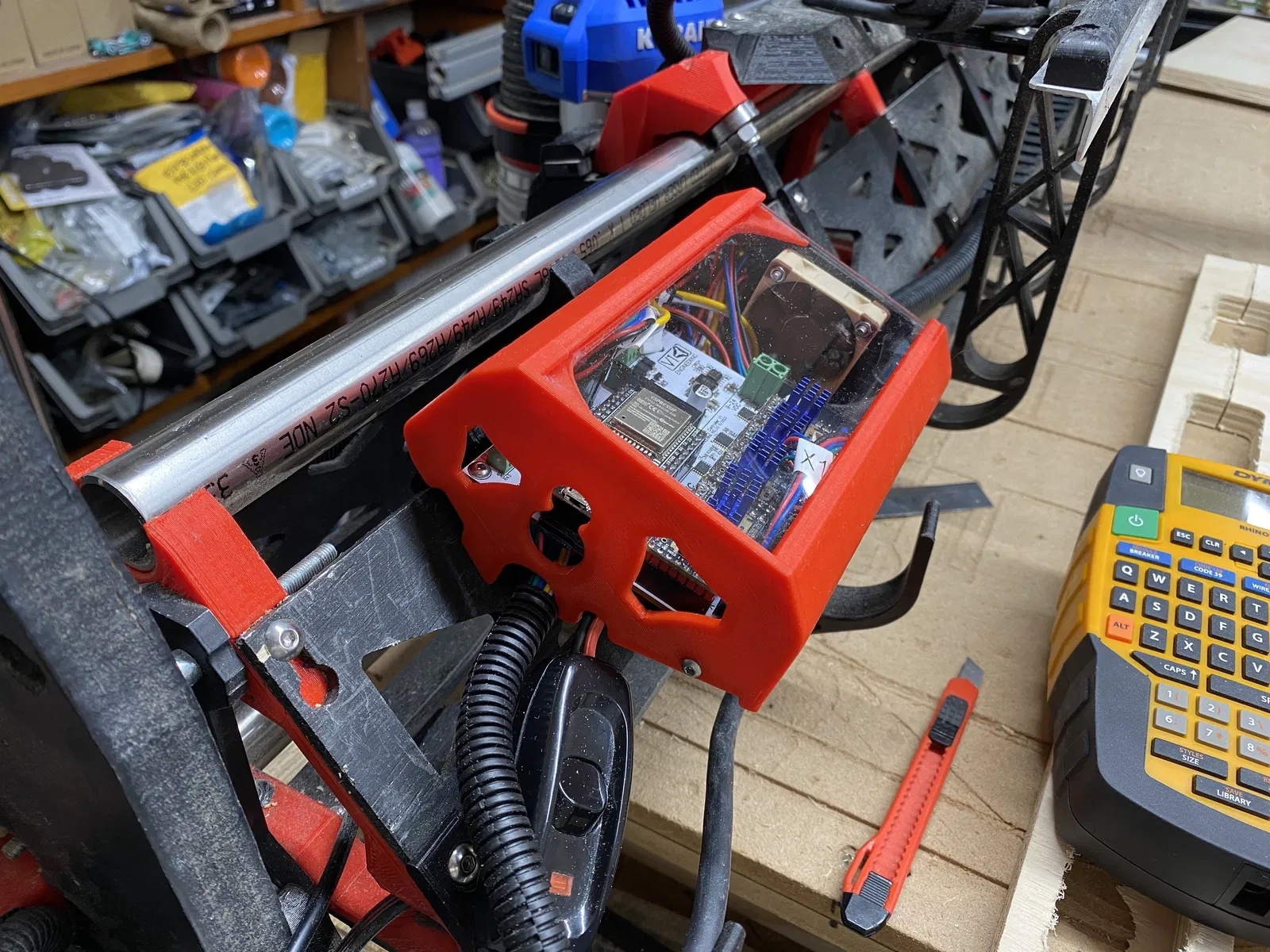

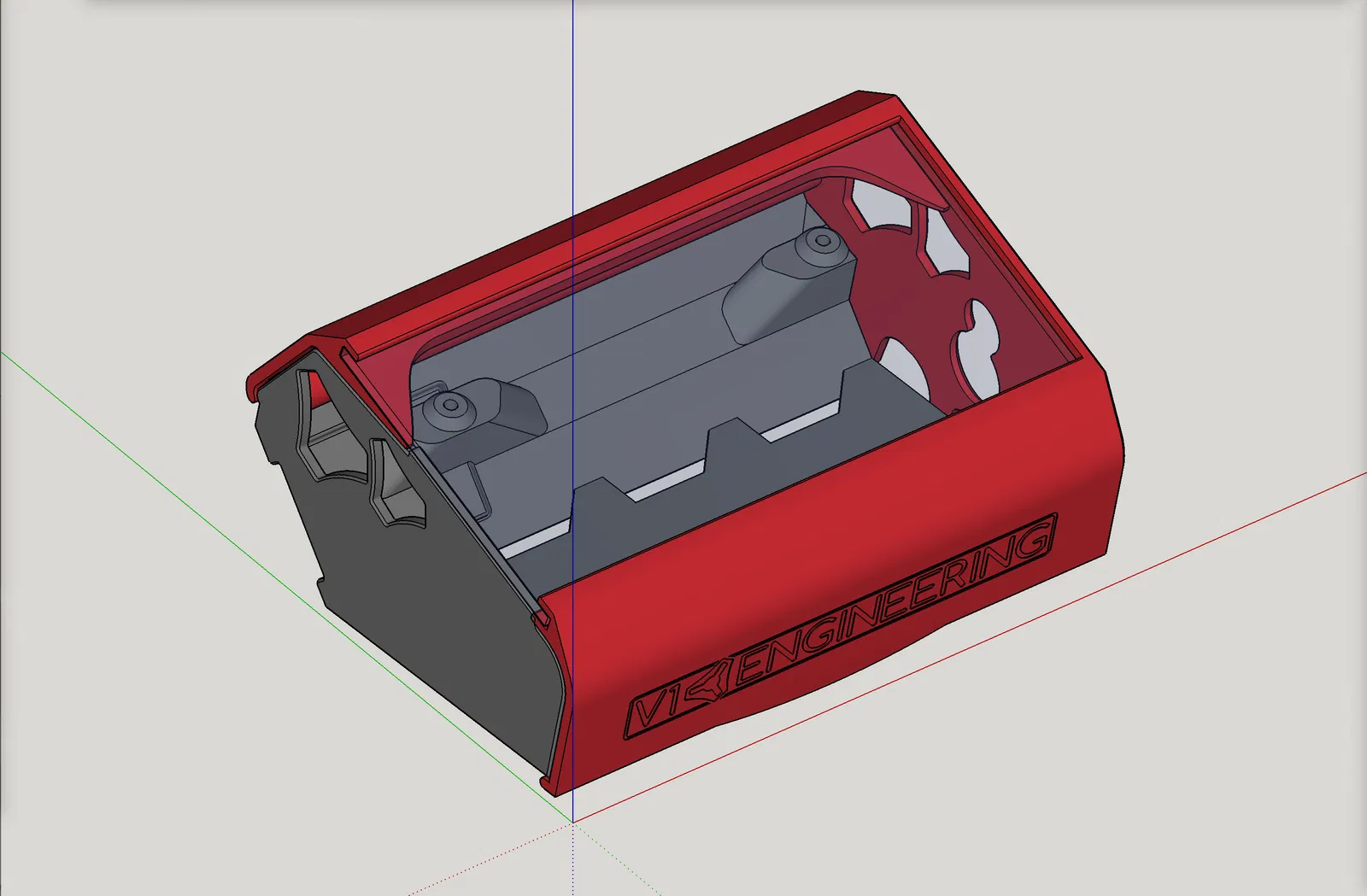

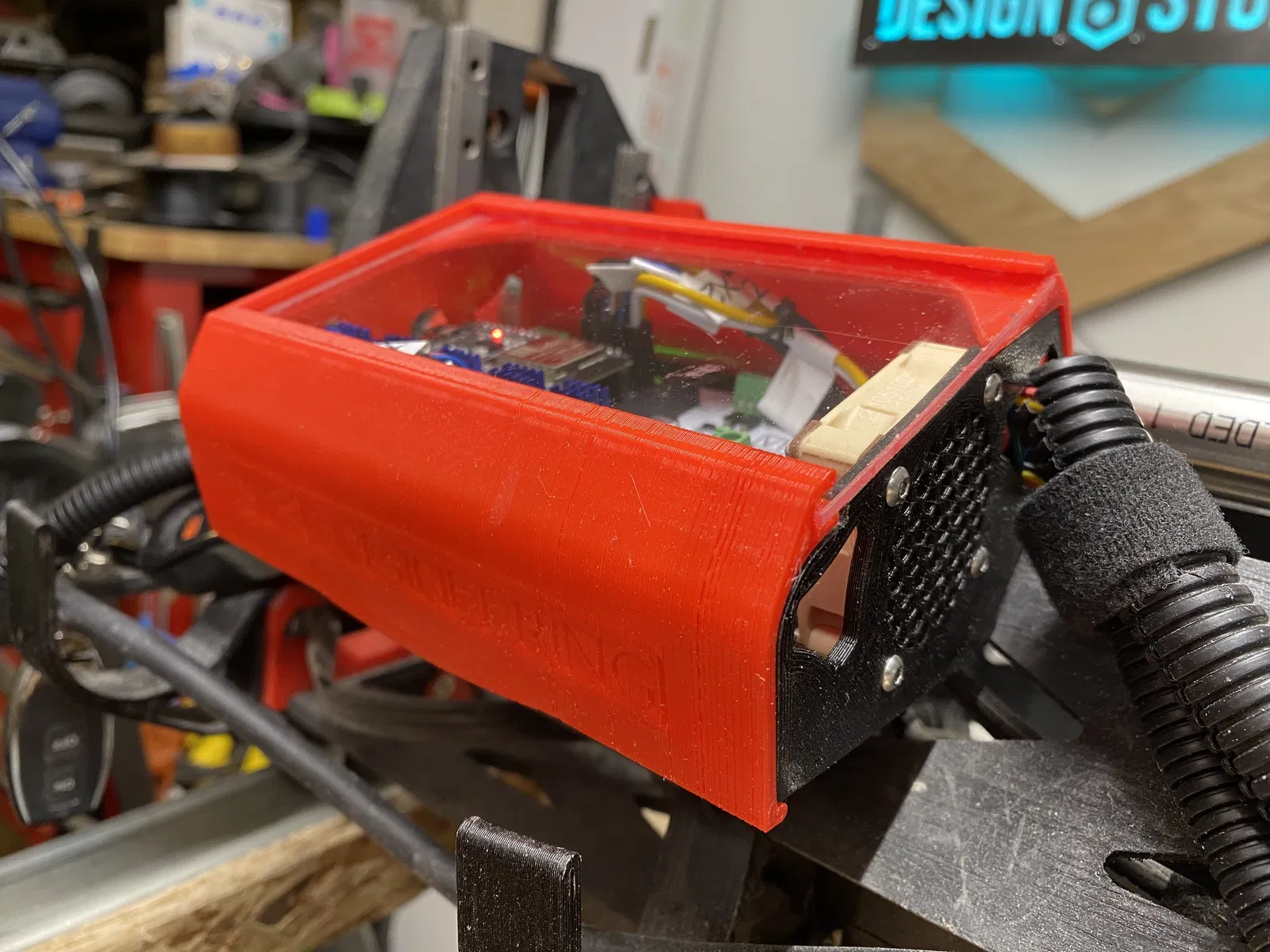

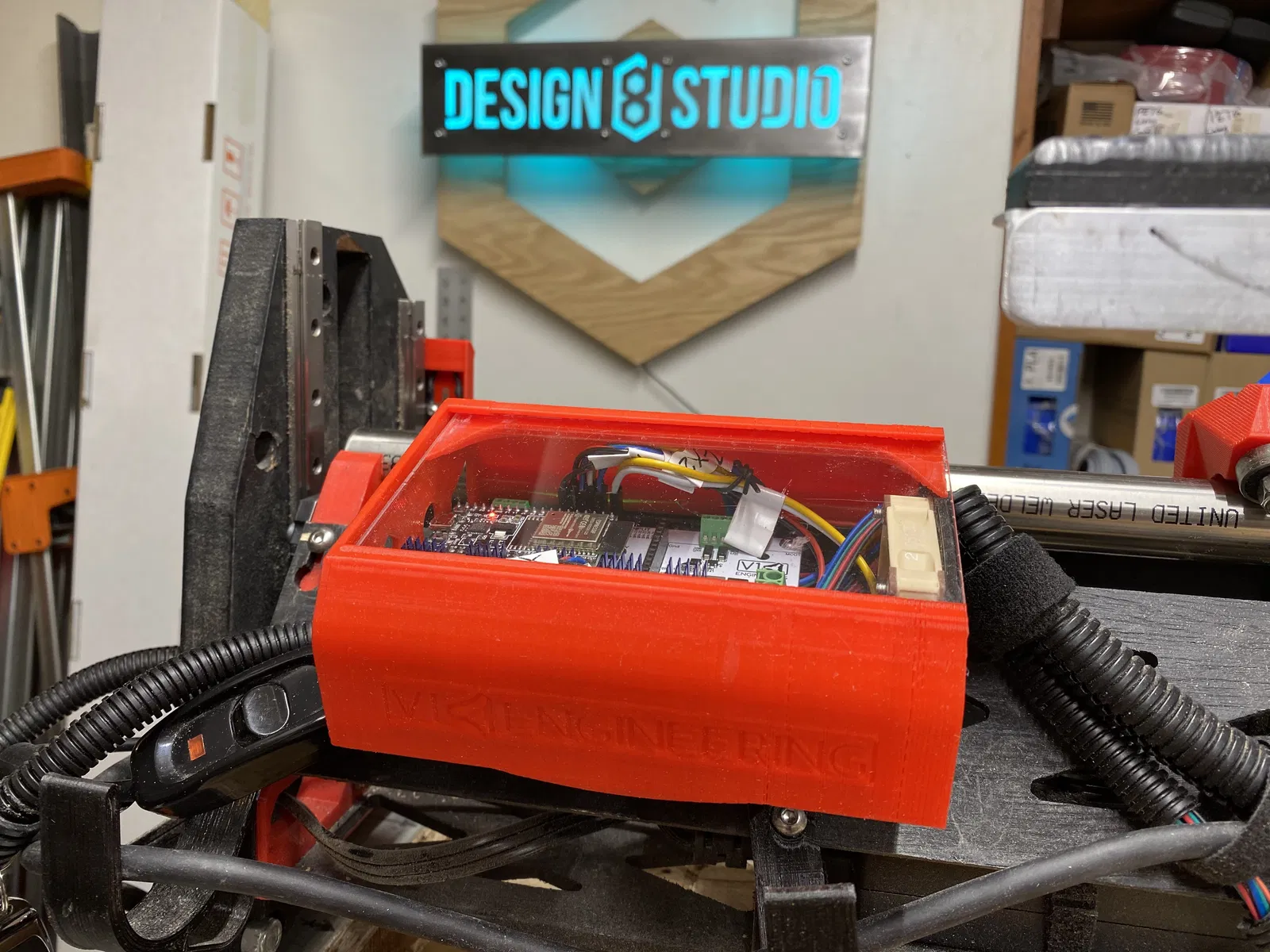

Đây là thành quả sau khi mình remix hộp chứa board điều khiển Jackpot, kết hợp thiết kế xuất sắc của Ryan (@vicious1), ý tưởng cửa sổ mica của @Tokoloshe và ý tưởng mở rộng thêm 25mm của @Jonathjon.

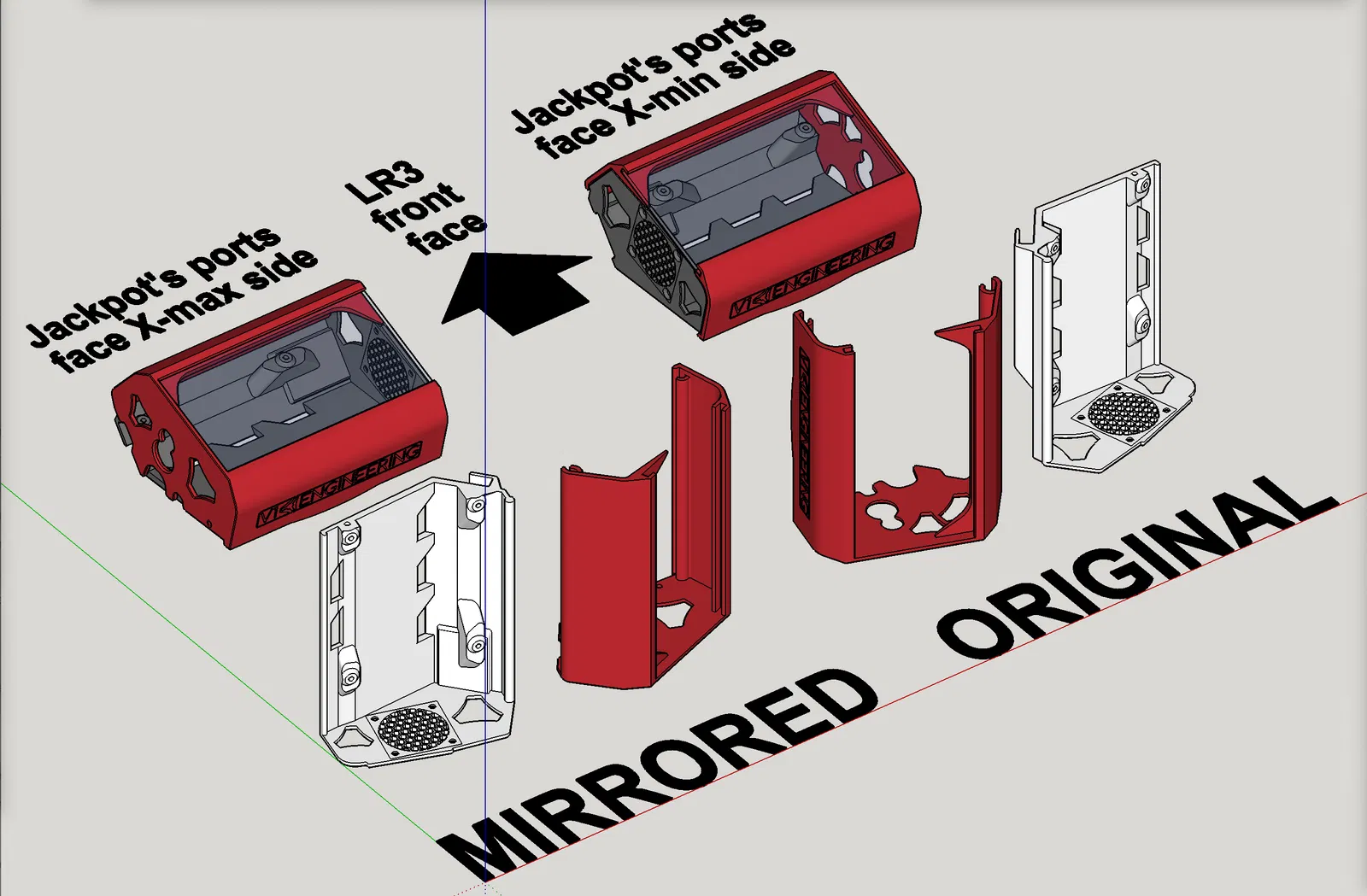

Mình đã thực hiện một vài cải tiến như: không cần mài góc như bản gốc của @Tokoloshe, tạo thêm phiên bản đối xứng (mirrored) cho các cổng kết nối nằm ở phía X-max, và nới rộng phần treo (hanger) thêm 1.5mm để vừa với thanh gỗ dán 1/4" của mình.

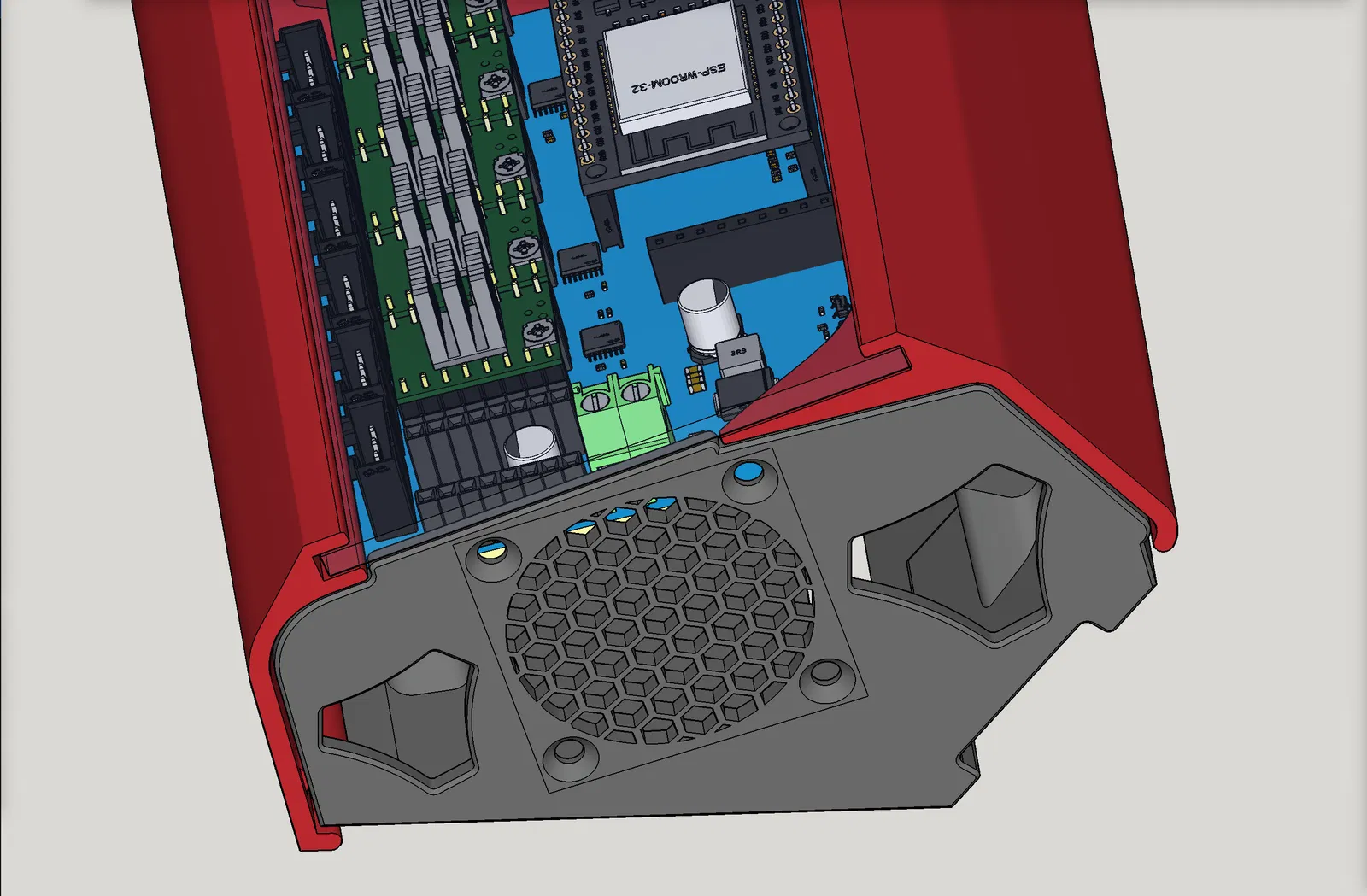

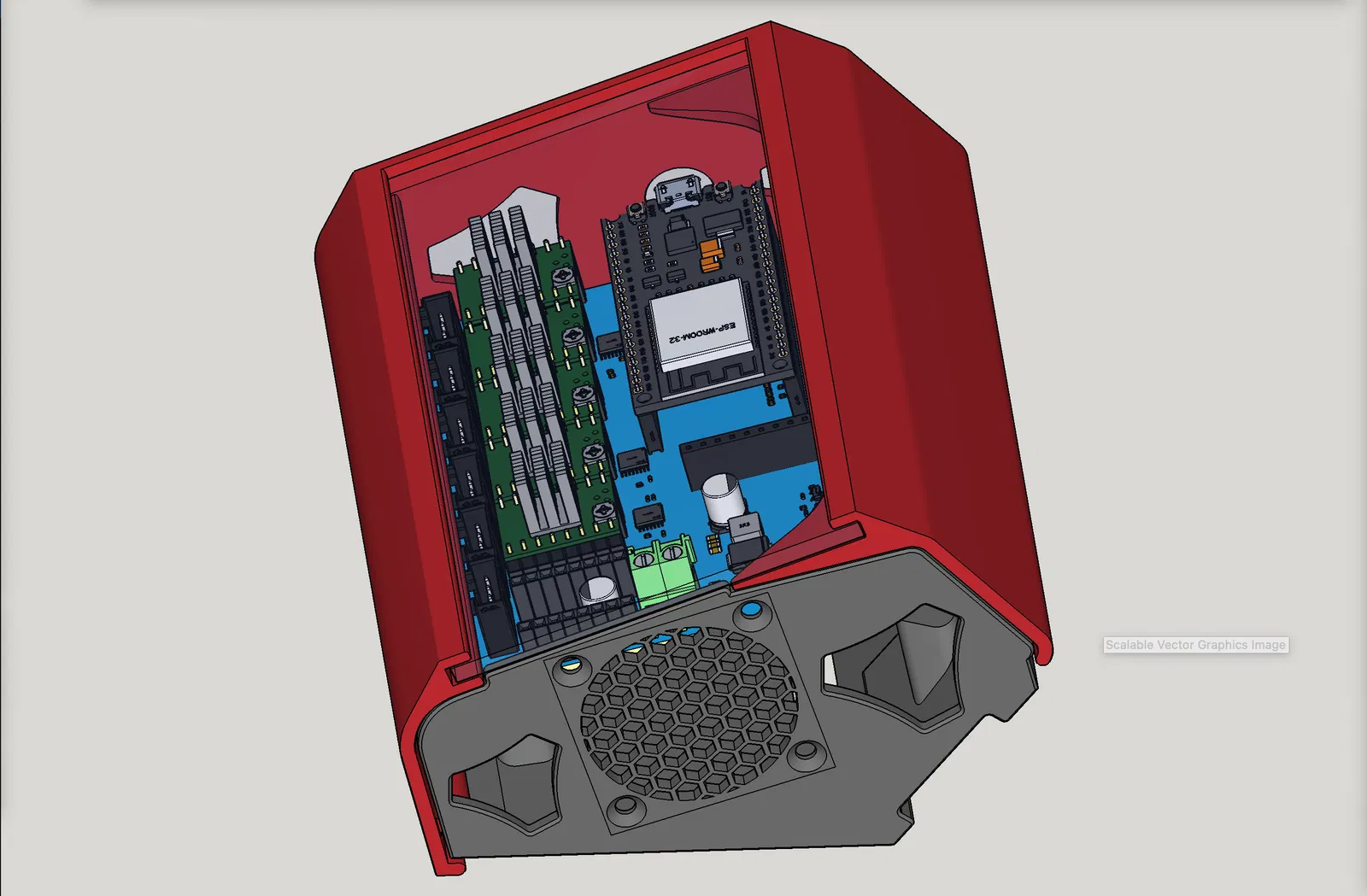

Mình cũng cung cấp tùy chọn đế có hoặc không có chỗ lắp quạt tản nhiệt 40mm.

Câu hỏi thường gặp:

Hỏi: Mua board điều khiển Jackpot CNC ở đâu?

Đáp: Bạn có thể mua tại: https://www.v1e.com/products/jackpot-cnc-controller

Hỏi: Bạn dùng quạt tản nhiệt nào?

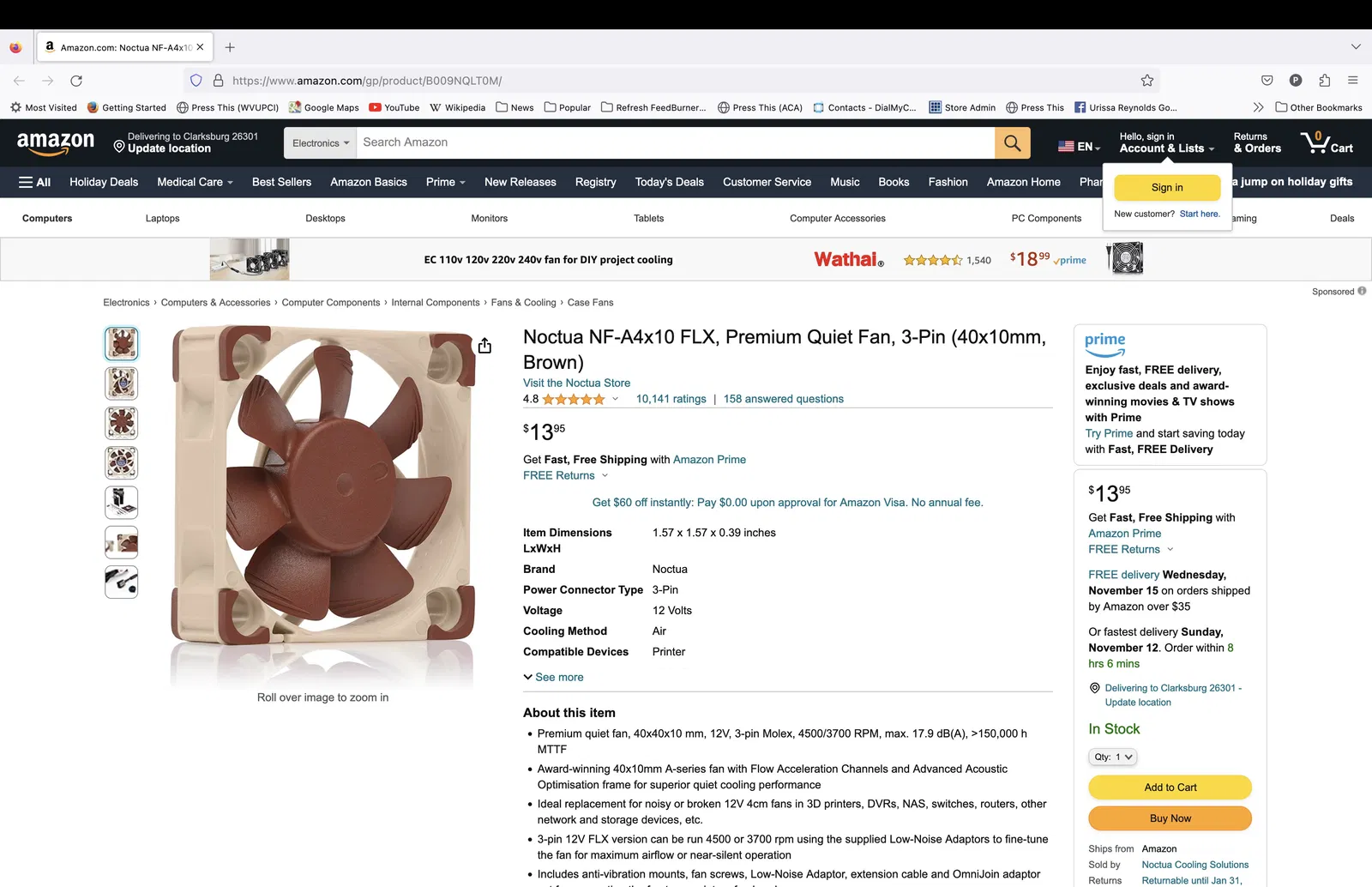

Đáp: Mình dùng quạt Noctua 40mm siêu êm. Link tham khảo: https://amzn.to/3ubq2YY

Hỏi: Lắp quạt vào đâu trên board Jackpot?

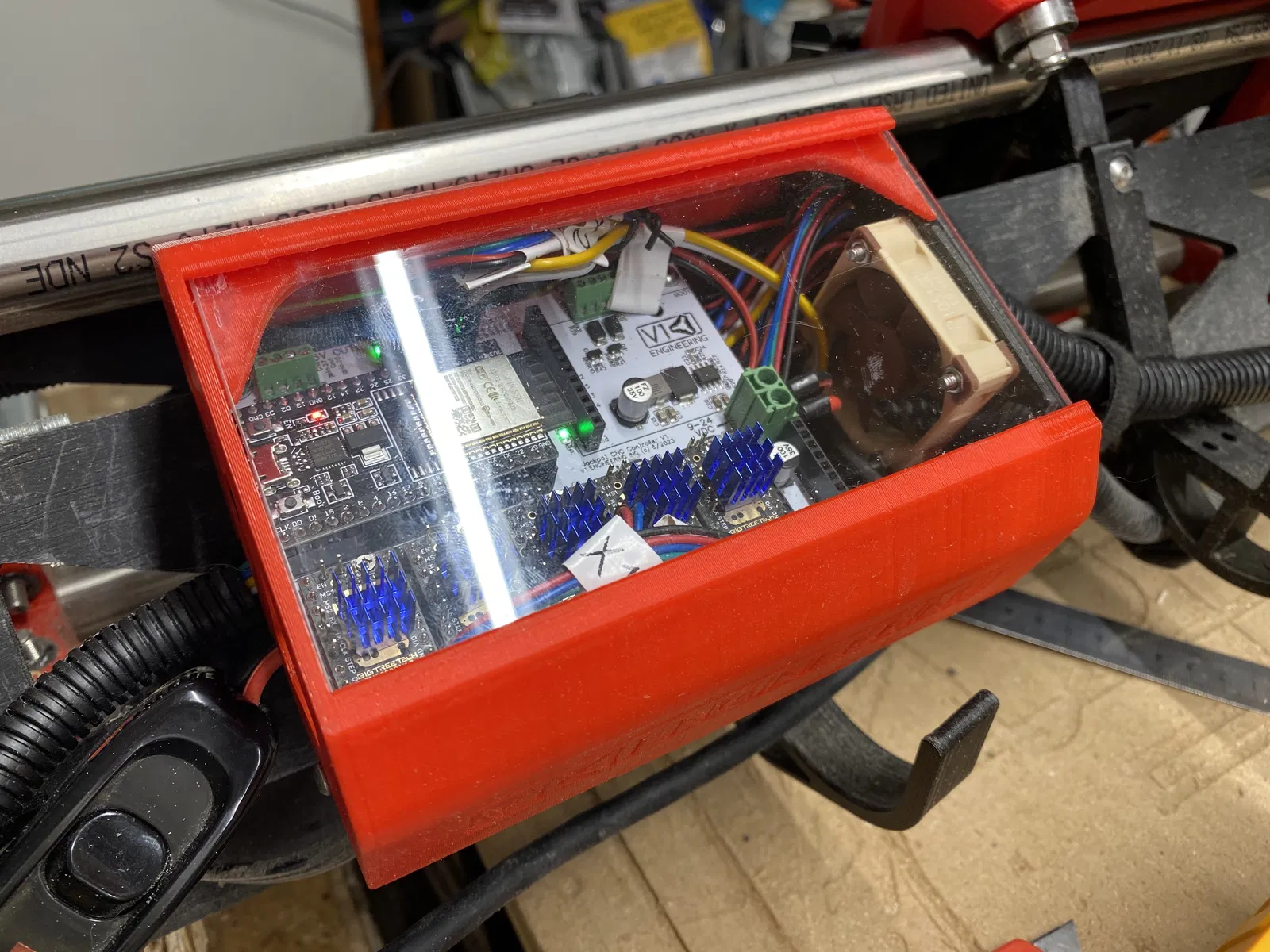

Đáp: Cách tốt nhất là đấu trực tiếp vào nguồn cấp điện cho board để đảm bảo đúng điện áp. Mình đã đấu vào cổng MOSFET trống trên board Jackpot để quạt tự bật khi khởi động máy. Lưu ý quan trọng là điện áp của quạt phải khớp với nguồn điện của bạn (thường là 24V).

Hỏi: Làm sao để bật/tắt các cổng MOSFET trên board?

Đáp: Nhấn vào đây để xem chi tiết cách cấu hình qua Web-UI hoặc GCode.

Nhật ký thay đổi:

• 16/11/2023 — Thêm các tệp SVG để khắc laser lên cửa sổ mica.
