Nắp che mainboard Qidi Plus 4 kèm ống dẫn gió cho quạt 92mm

Remix từ Tấm Che Mainboard Qidi Plus 4 Có Quạt 80mm và Ống Dẫn Tác giả stew675_2525901

Tác giả MartinSturm

Lượt tải
440
Lượt thích
82
Lượt coi
2.438

File 7 11,5 MB

  • Plus4_Offset_Honeycomb_Cover_and_Duct_92mm_1775196149.3mf3MF · 1,4 MB
  • Plus4_Offset_Honeycomb_Cover_92mm_1775196149.stlSTL · 1,3 MB
  • Plus4_Offset_Cover_Grill_92mm_1775196150.stlSTL · 682,5 KB
  • Plus4_Offset_Cover_Focused_Duct_92mm_1775196151.stlSTL · 518,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

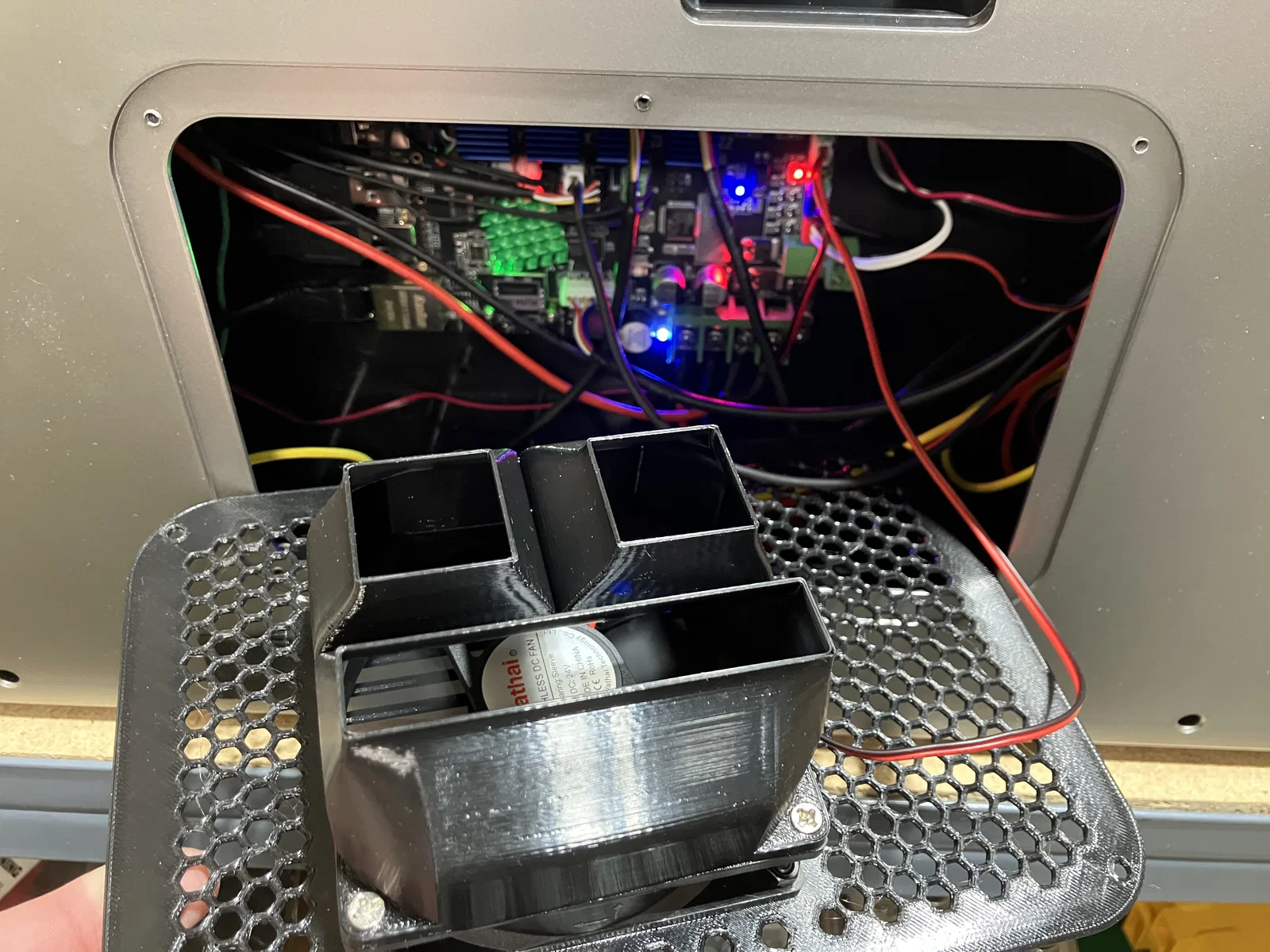

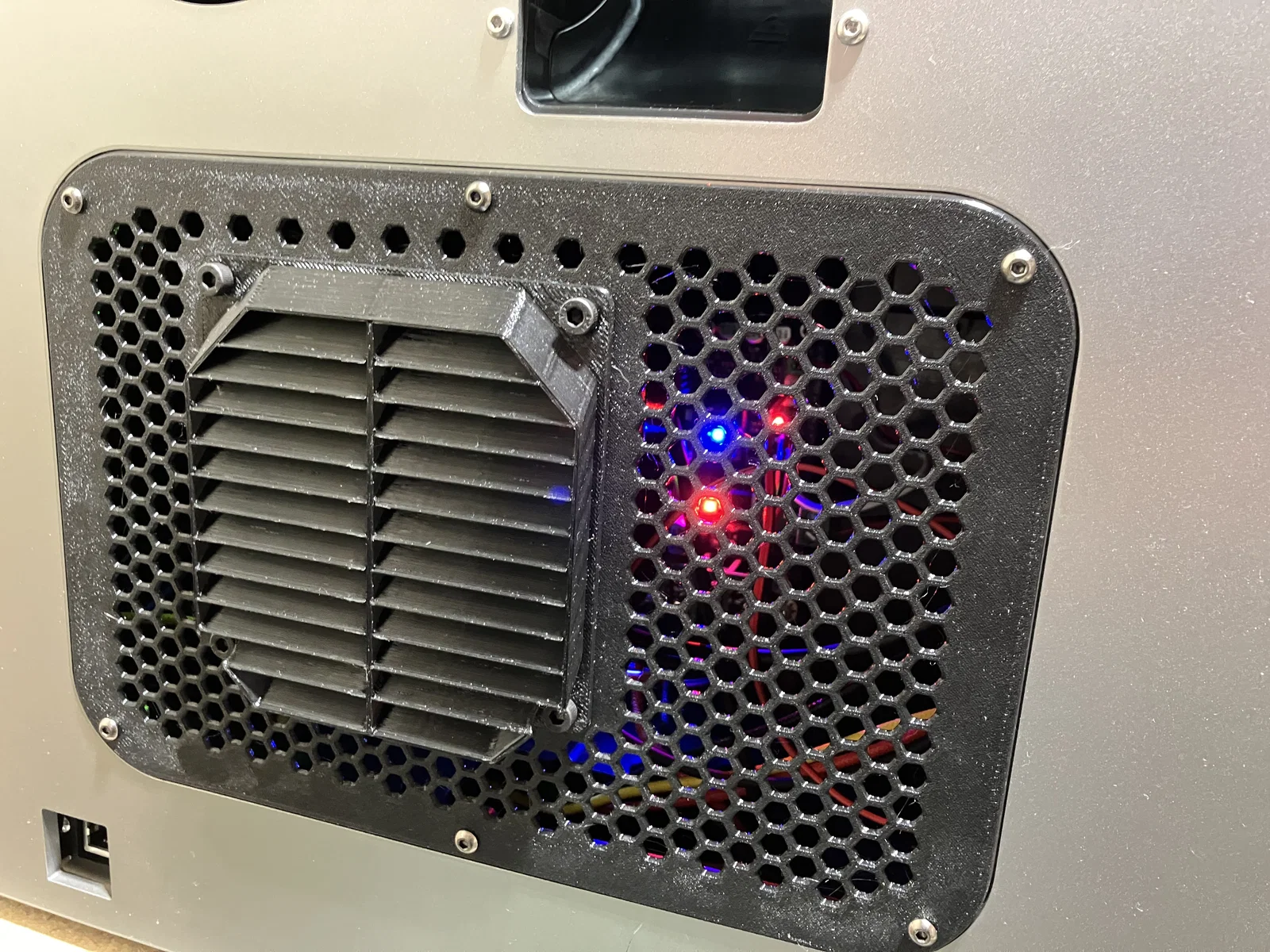

Đây là nắp che mainboard thay thế cho Qidi Plus4, cho phép anh em sử dụng quạt tản nhiệt kích thước 92x25mm. Mình thấy mấy dòng quạt 92mm 24V rẻ hơn so với loại 80mm nên đây là phương án nâng cấp khá kinh tế. Bạn có thể tham khảo mẫu quạt mình đã dùng tại đây. Quạt được đặt lệch tâm để tập trung luồng gió vào những linh kiện nóng nhất trên mainboard như các driver motor, chip Rockchip CPU và STM32 MCU. Ngoài ra, mình còn kèm theo một ống dẫn hướng gió (duct) tùy chọn, có thể gắn vào quạt bằng vít M4x12mm kèm đai ốc hoặc vít ren thô (loại thường đi kèm theo quạt). Bộ này cũng bao gồm một tấm lưới bảo vệ quạt khỏi bụi bẩn, mình gắn nó bằng vít M4x12mm, vòng đệm khóa và đai ốc. Lưu ý khi in: Tốt nhất nên in ở layer height 0.2mm. Nắp hex cần được đặt úp mặt xuống khi in để bề mặt có vân nổi nằm ở phía bên ngoài. Chỉ phần trung tâm của ống dẫn hướng gió là cần dùng support. Mình khuyên bạn nên dùng chất liệu PETG hoặc loại nhựa nào chịu nhiệt tốt hơn. Mình cũng khuyến khích các bạn thực hiện chỉnh sửa file printer.cfg tại đây để giảm tốc độ quạt cho êm hơn, vì quạt lớn không cần chạy 100% công suất vẫn đảm bảo mát. Cá nhân mình chỉnh tốc độ quạt tối thiểu từ 0.0 lên 0.3 vì chạy ở mức đó quạt êm hơn nhiều so với khoảng 0-20%. Hơn nữa, quạt nguồn của Plus4 vốn dĩ đã ồn hơn rồi nên bạn cứ yên tâm.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstepstl
Số file mô hình
7
Tổng dung lượng
11,5 MB
File lớn nhất
6,9 MB
