Tấm Che Mainboard Qidi Plus 4 Có Quạt 80mm và Ống Dẫn 1

2 hình

Máy In 3D

Tấm Che Mainboard Qidi Plus 4 Có Quạt 80mm và Ống Dẫn

Tác giả stew675_2525901

Lượt tải
949
Lượt thích
110
Lượt coi
3.420
Bản remix
2

File 3 39,4 MB

  • Offset_Honeycomb_Cover_1766146790.stlSTL · 8,8 MB
  • Focused_Ducting_1766146795.stlSTL · 28,2 MB
  • Short-Fan-Cover_1766146803.stlSTL · 2,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Mô tả

Thảo luận

Một tấm che mainboard thay thế cho Qidi Plus4, cho phép sử dụng quạt 80x25mm.

Đây là một phiên bản khác của thiết kế tổ ong của tôi đã đăng trên Thingiverse.

Phiên bản này đặt quạt tập trung hơn vào các bộ phận nóng nhất của mainboard, đó là các driver stepper, CPU Rockchip và MCU STM32.

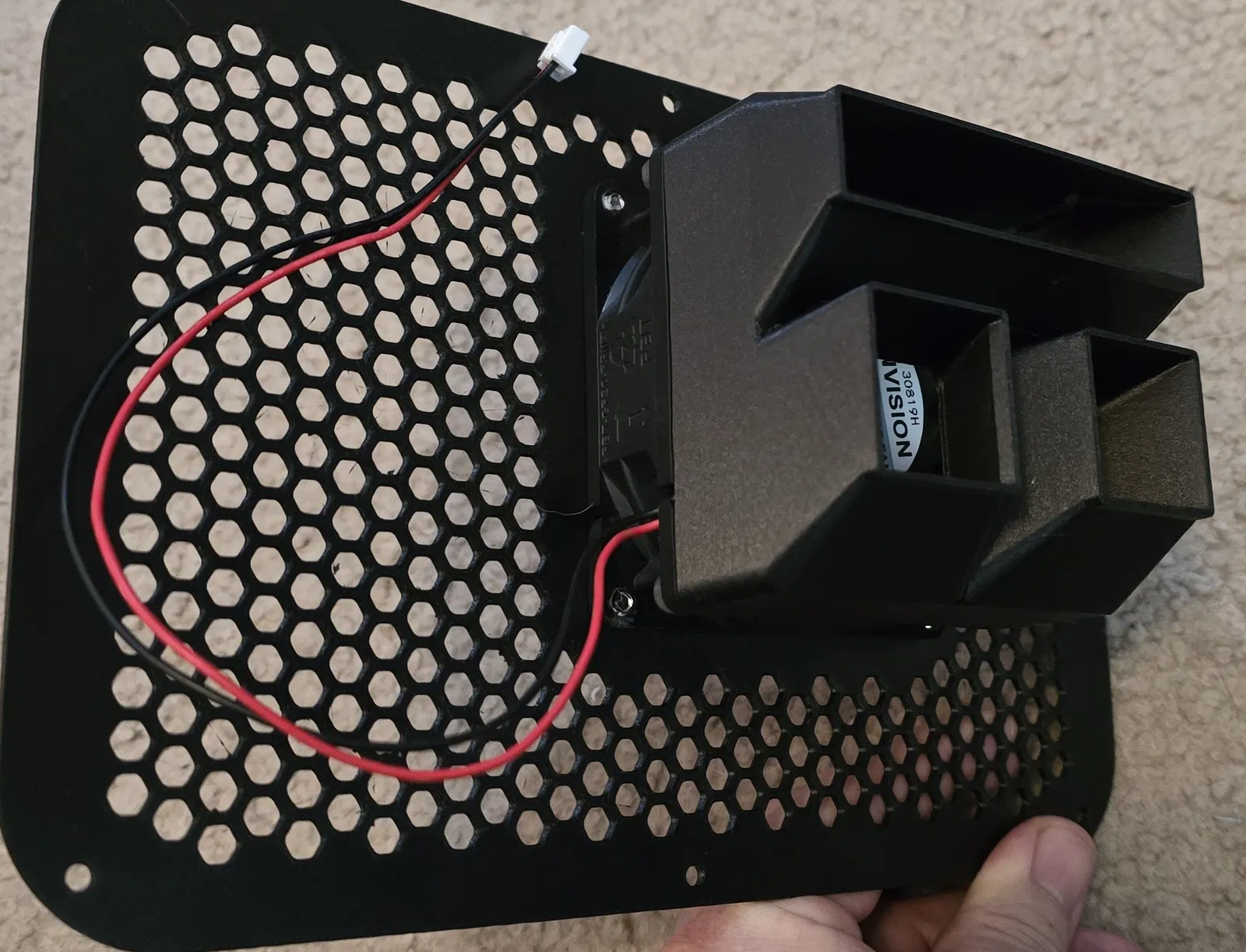

Bao gồm một ống dẫn có thể in được, có thể gắn vào quạt bằng ốc máy M4x12mm vặn trực tiếp vào ống dẫn.

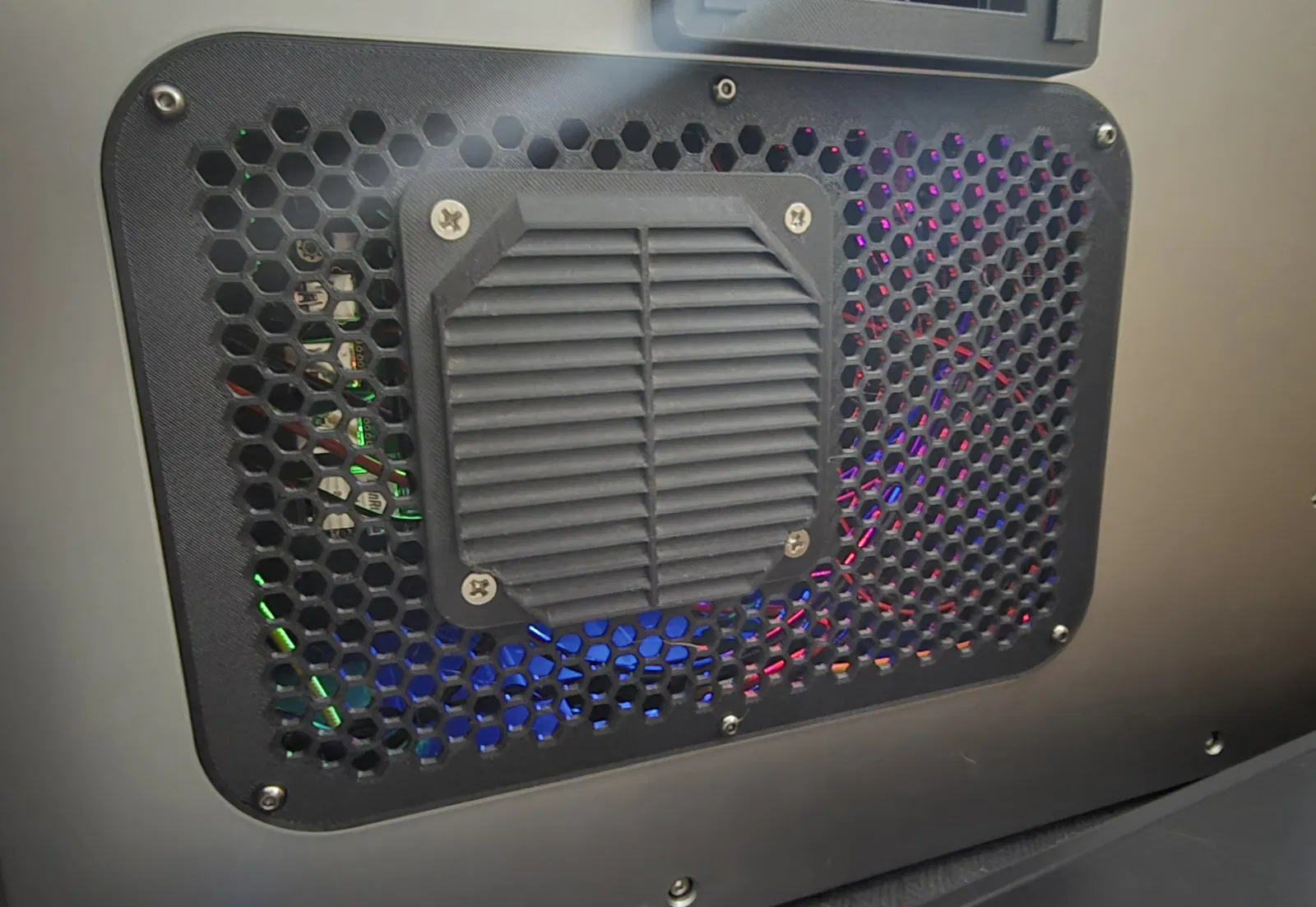

Một tấm che quạt có cánh cũng được bao gồm để bảo vệ đầu vào quạt khỏi bụi bẩn.

Nên in với độ dày lớp 0.2mm. Không cần hỗ trợ (supports).

Nên bù trừ chân voi (elephant foot compensation) 0.15mm trên 3 lớp cho tấm che tổ ong.

Có thể sử dụng bất kỳ vật liệu nào, nhưng tôi khuyên dùng các sợi nhựa có thể chịu được ít nhất 60C trước khi mềm để có độ bền tốt nhất về lâu dài.

Hỗ trợ

Thích công việc của tôi? Hãy mua cho tôi một ly cà phê nhé! https://ko-fi.com/stew675
