Mini rack - Khung lắp ghép tùy chỉnh

Khung mini network rack tùy chỉnh

Vì mình dùng Ender 3 V3 KE nên không in được các chi tiết 10 inch, thế là mình tự thiết kế cái khung này luôn. Chiều rộng: 240.00mm| Chiều sâu: 244.85mm

Phần chiều sâu bị lệch một chút so với dự tính là 240mm, nhưng do mình cũng lười chỉnh sửa lại mà mọi thứ vẫn hoạt động tốt nên mình để vậy luôn.

Mình dùng thanh rack rails loại 6 HE. Với thiết kế của mình, bạn sẽ bị mất khoảng 0.33 HE ở cả trên và dưới. Các chi tiết được lắp ghép bằng cách ép chặt vào nhau, sau đó các thanh rack rails được ép vào các thanh giằng ngang.

Mình đã dùng bộ này một thời gian rồi và không thấy có vấn đề gì cả. Bạn hoàn toàn có thể mua các thanh rack rails dài hơn tùy theo nhu cầu nhé.

Vật liệu: 4x Thanh rack rails với độ cao tùy chọn https://www.amazon.nl/dp/B00LFSC2BG?ref=ppx_yo2ov_dt_b_fed_asin_title

Bộ khung này gồm 2 phần:

1. Thanh giằng ngang (Width brace): In tổng cộng 4 cái
2. Thanh giằng sâu (Depth brace): In tổng cộng 4 cái

Mình đã in toàn bộ bằng nhựa PETG vì nó chịu nhiệt tốt hơn PLA.

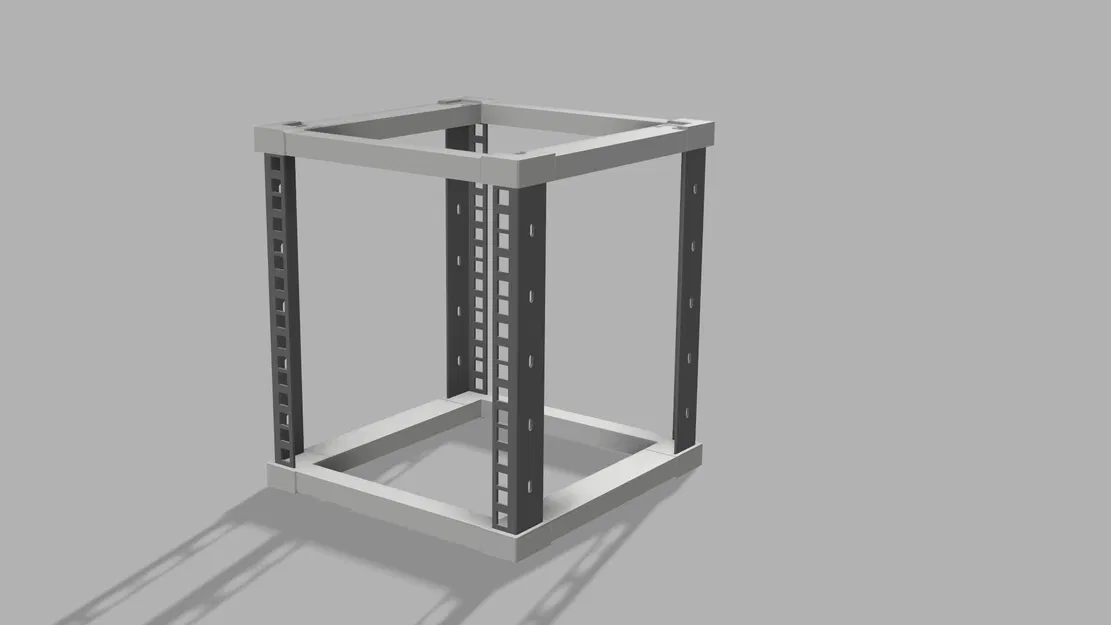

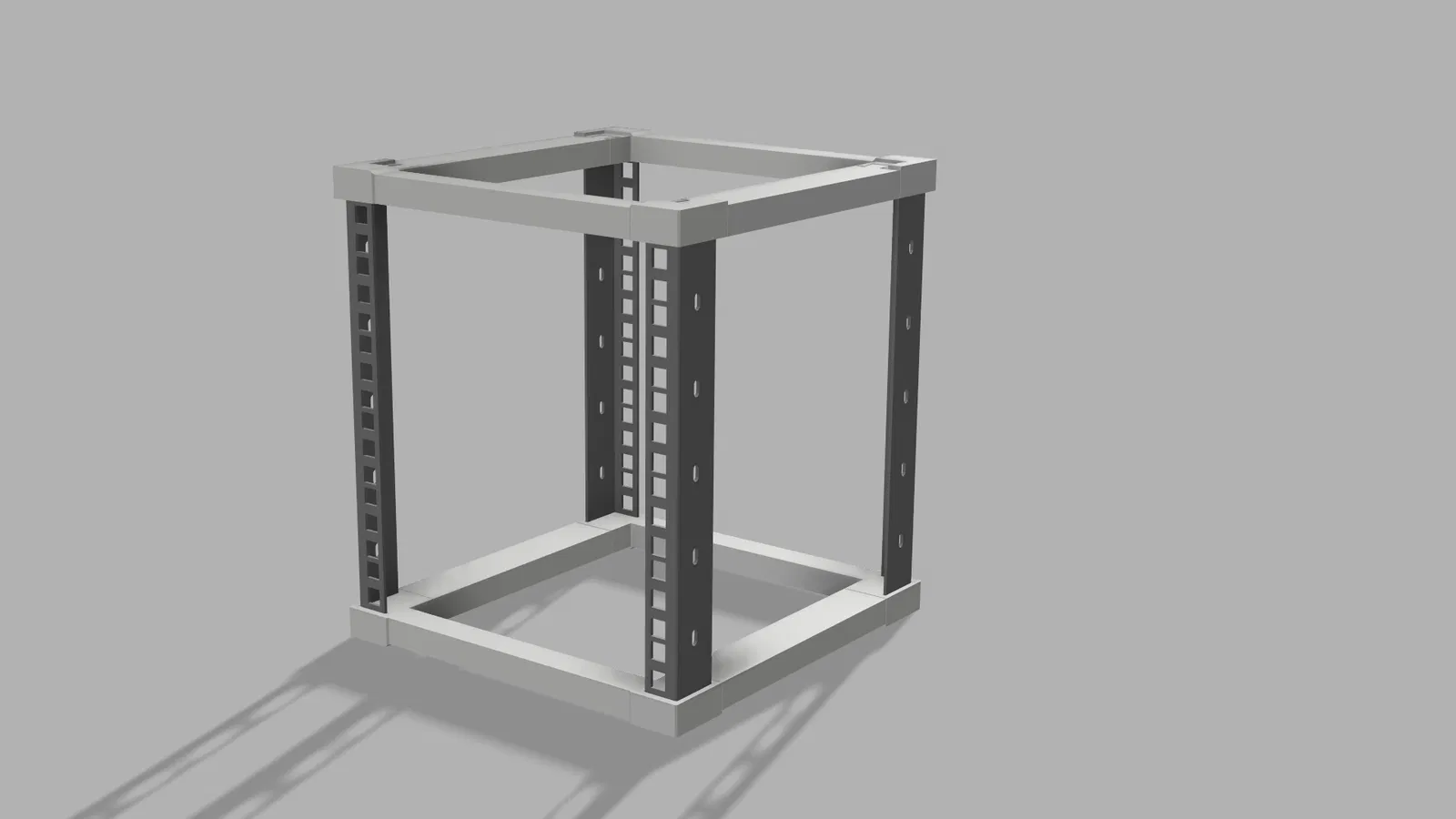

File đính kèm: Width-brace.stl Depth-brace.stl Frame.3mf: Đây là mô hình khung đã được lắp ráp hoàn chỉnh như trong hình.
