Ống Hút Bụi Linh Hoạt Cho Máy Khoan Bàn 1

10 hình

DIY

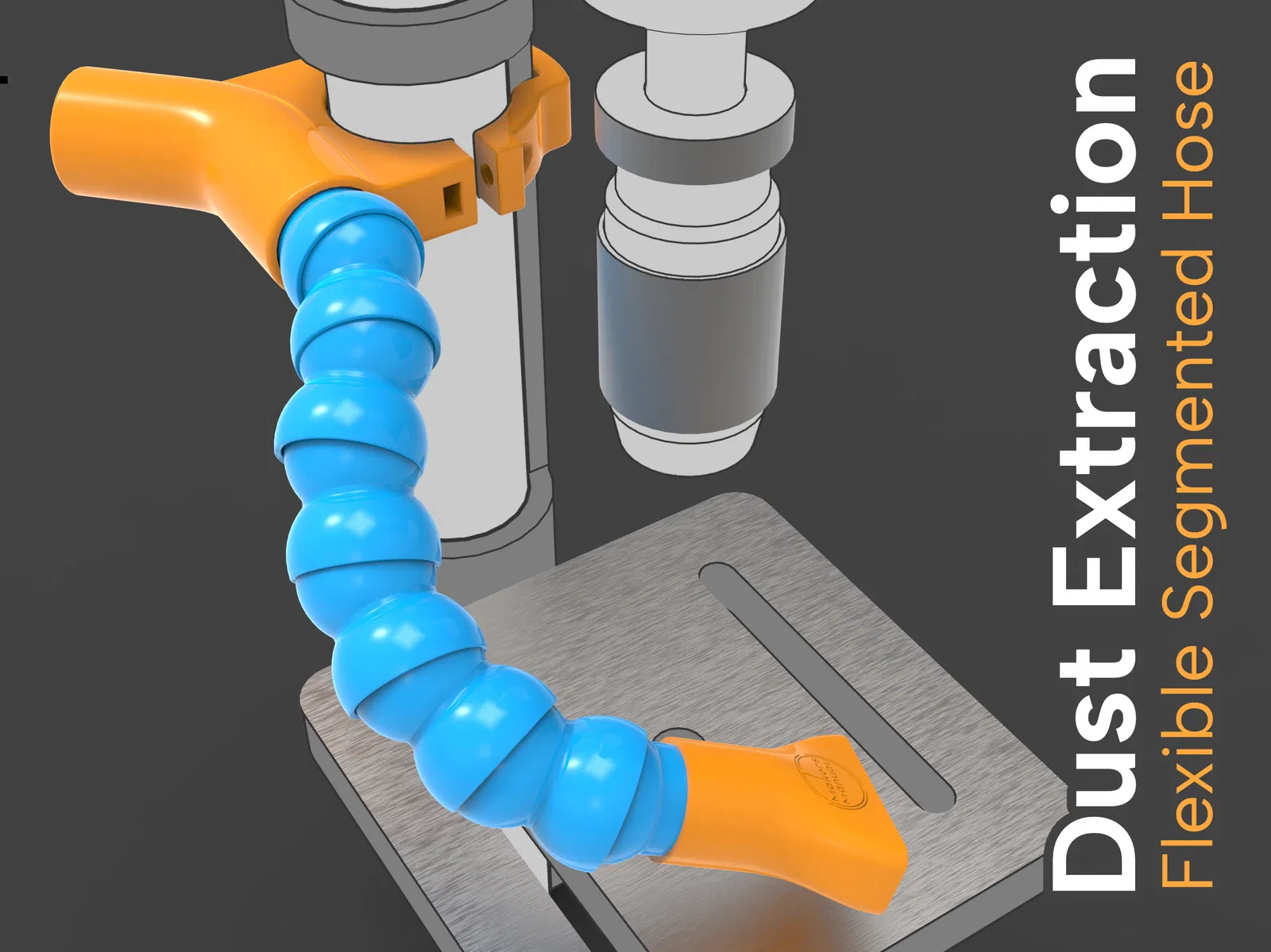

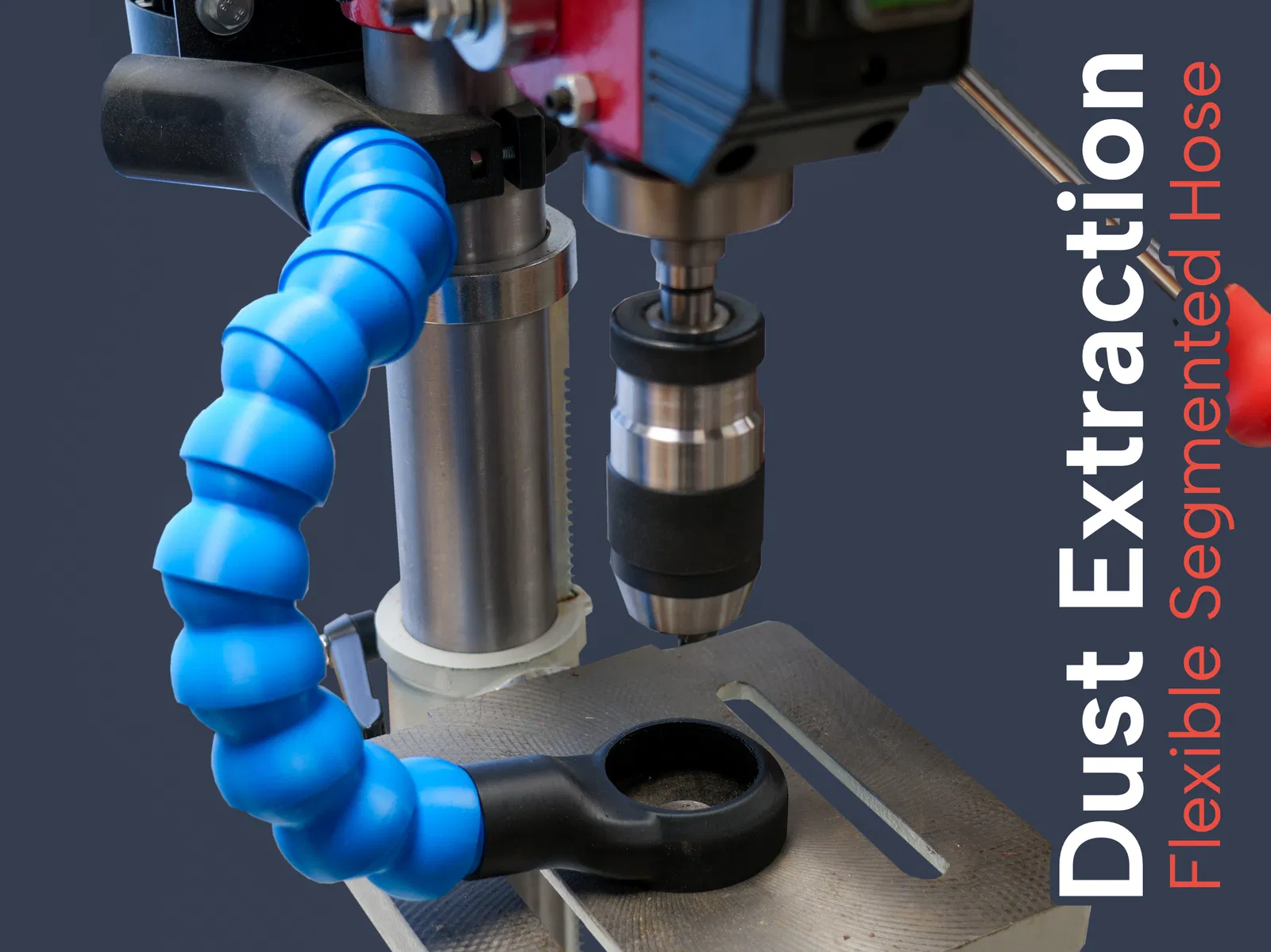

Ống Hút Bụi Linh Hoạt Cho Máy Khoan Bàn

Remix từ Ống hút chân không linh hoạt 40mm cho máy hút bụi ShopVac Tác giả teslapunk

Tác giả MakersManual_1870554

Lượt tải
5.851
Lượt thích
2.154
Lượt coi
24.399
Bản remix
3

File 17 31,7 MB

  • Flex_Hose_Start_Link_1775168974.stlSTL · 1,5 MB
  • Flex_Hose_Middle_Link_1775168975.stlSTL · 2,4 MB
  • Flex_Hose_End_Link_1775168976.stlSTL · 1,4 MB
  • Adapter_Flexi_Hose_to_35mm_ID_for_Vacuum_1775168977.stlSTL · 644,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 3

Coi hết 3 bản remix

Mô tả

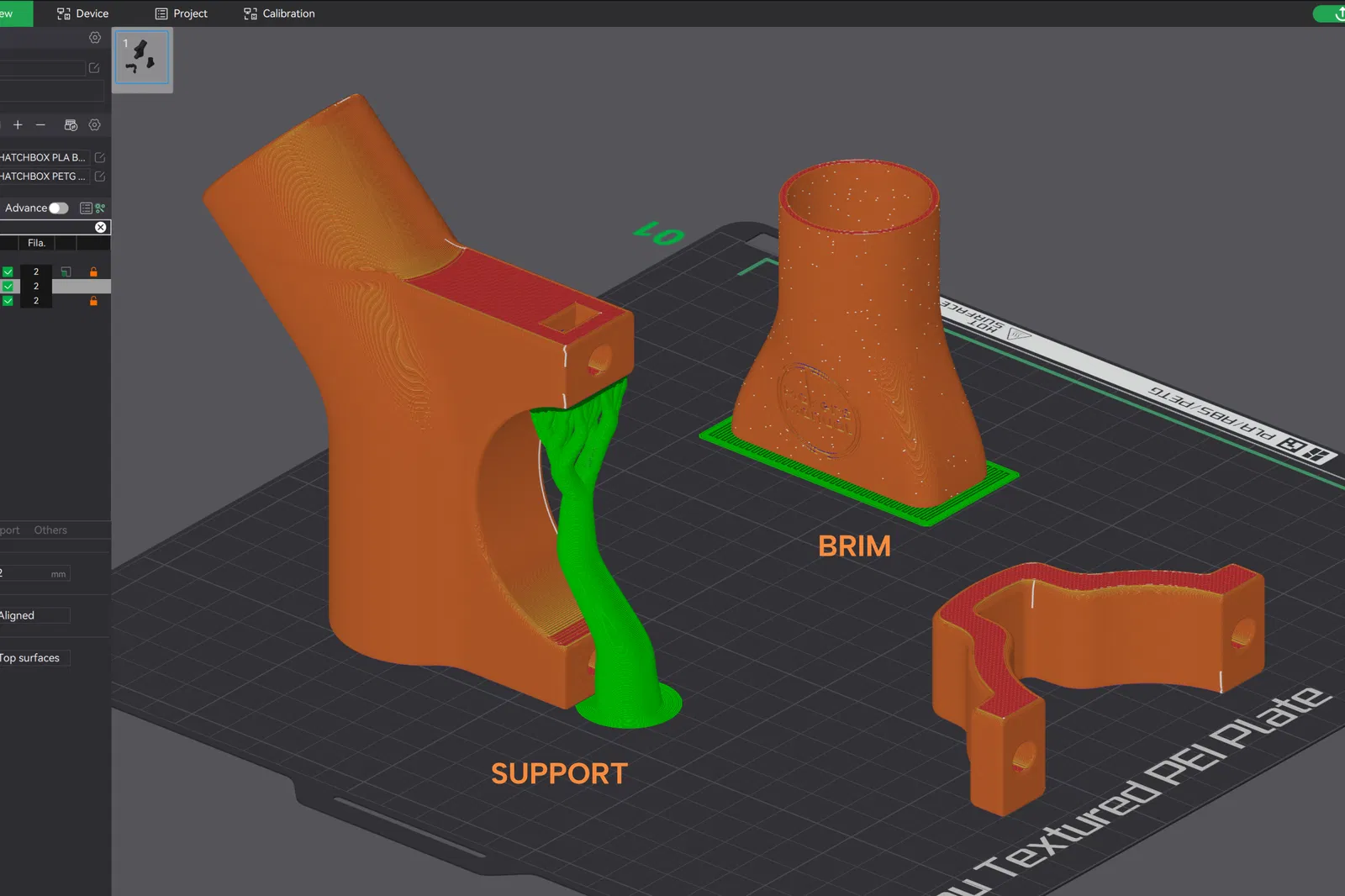

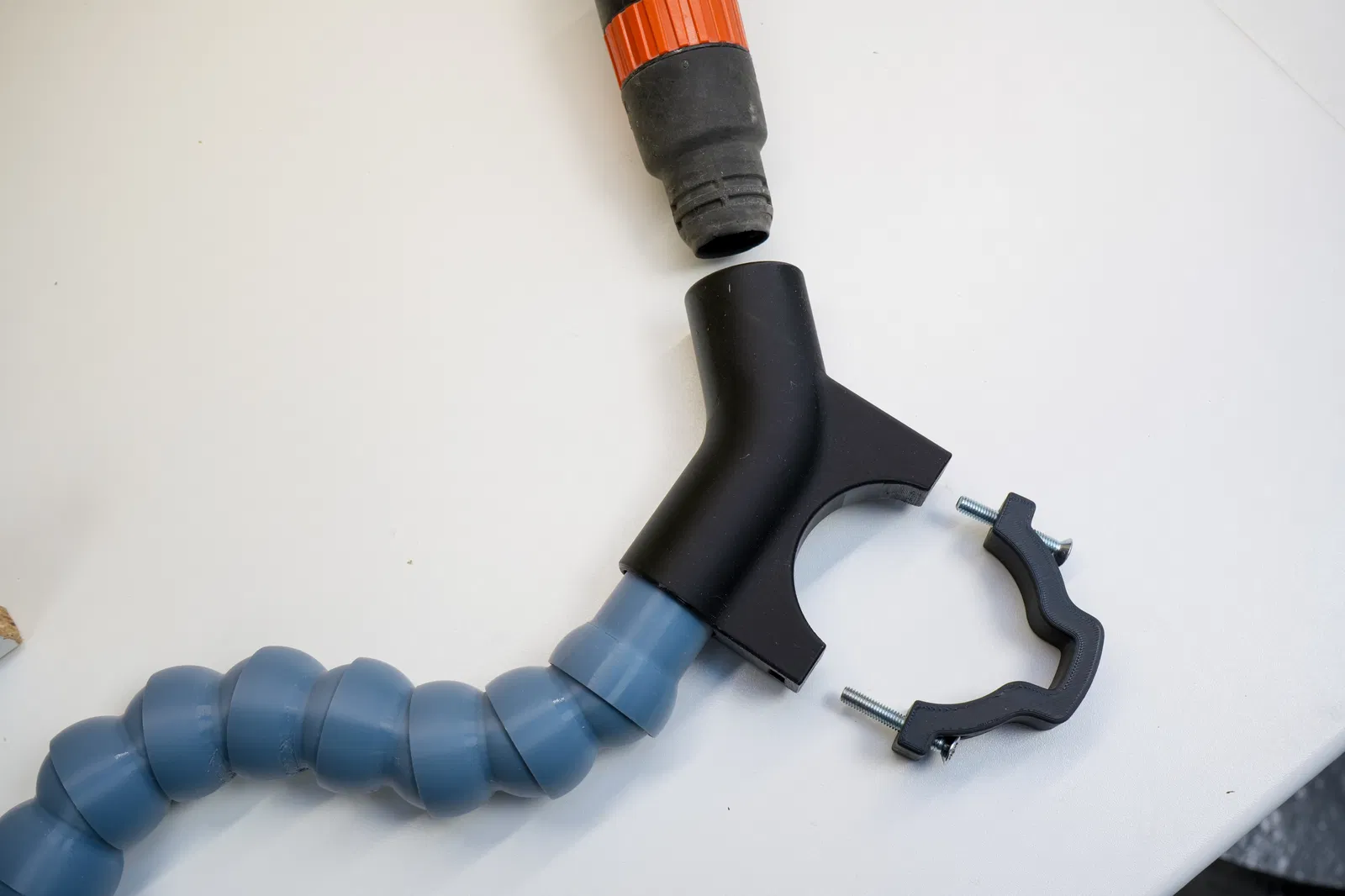

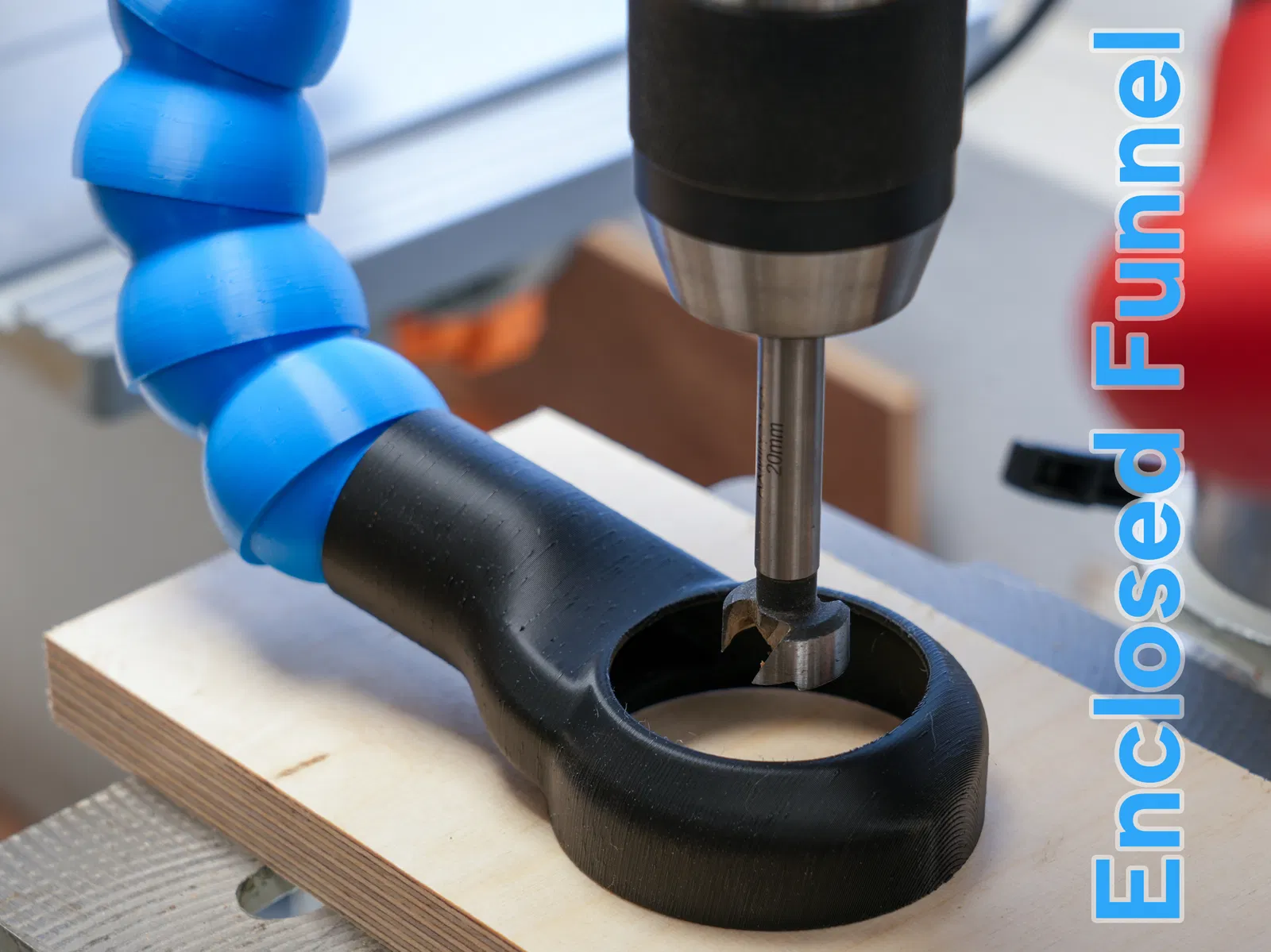

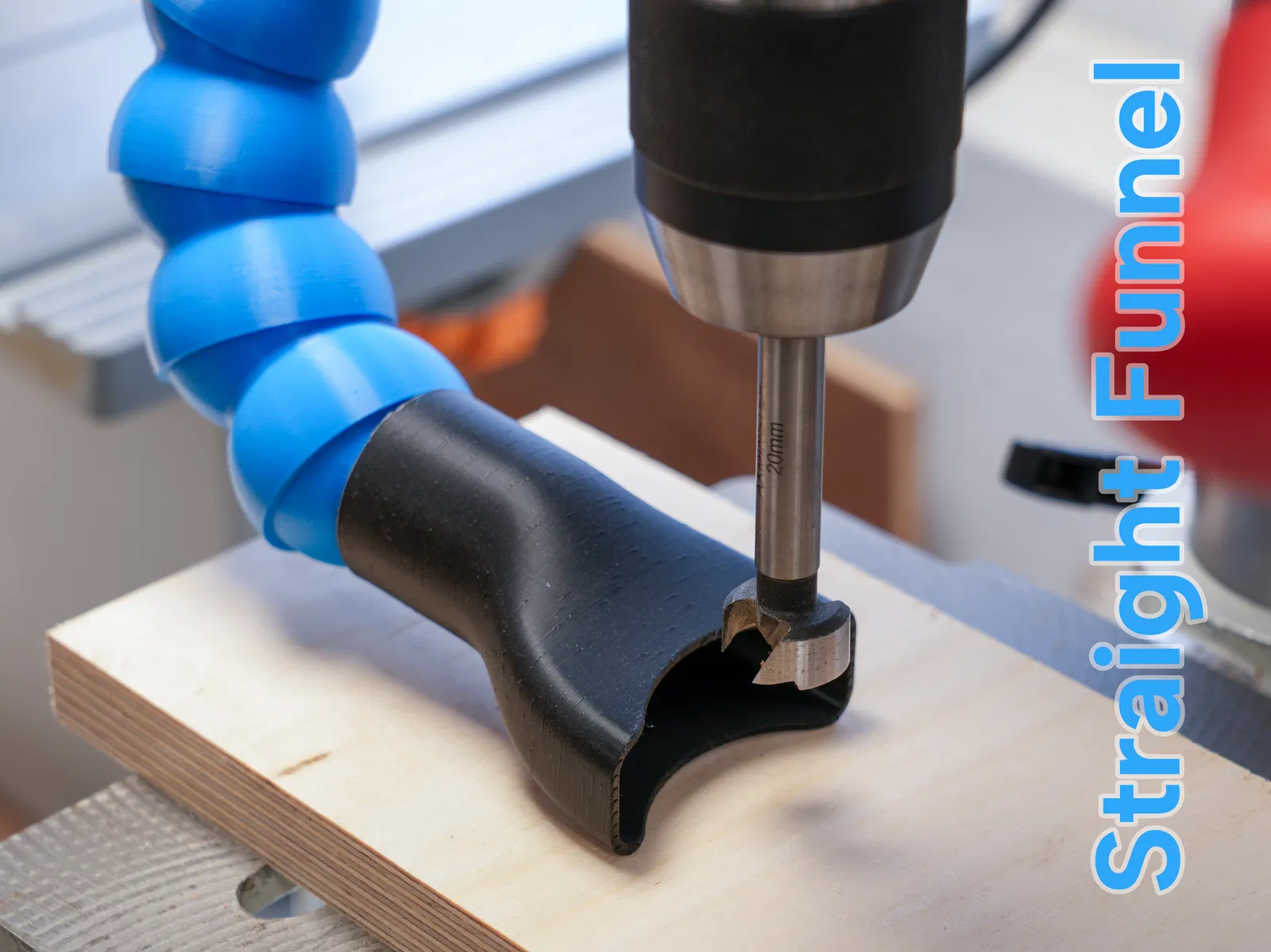

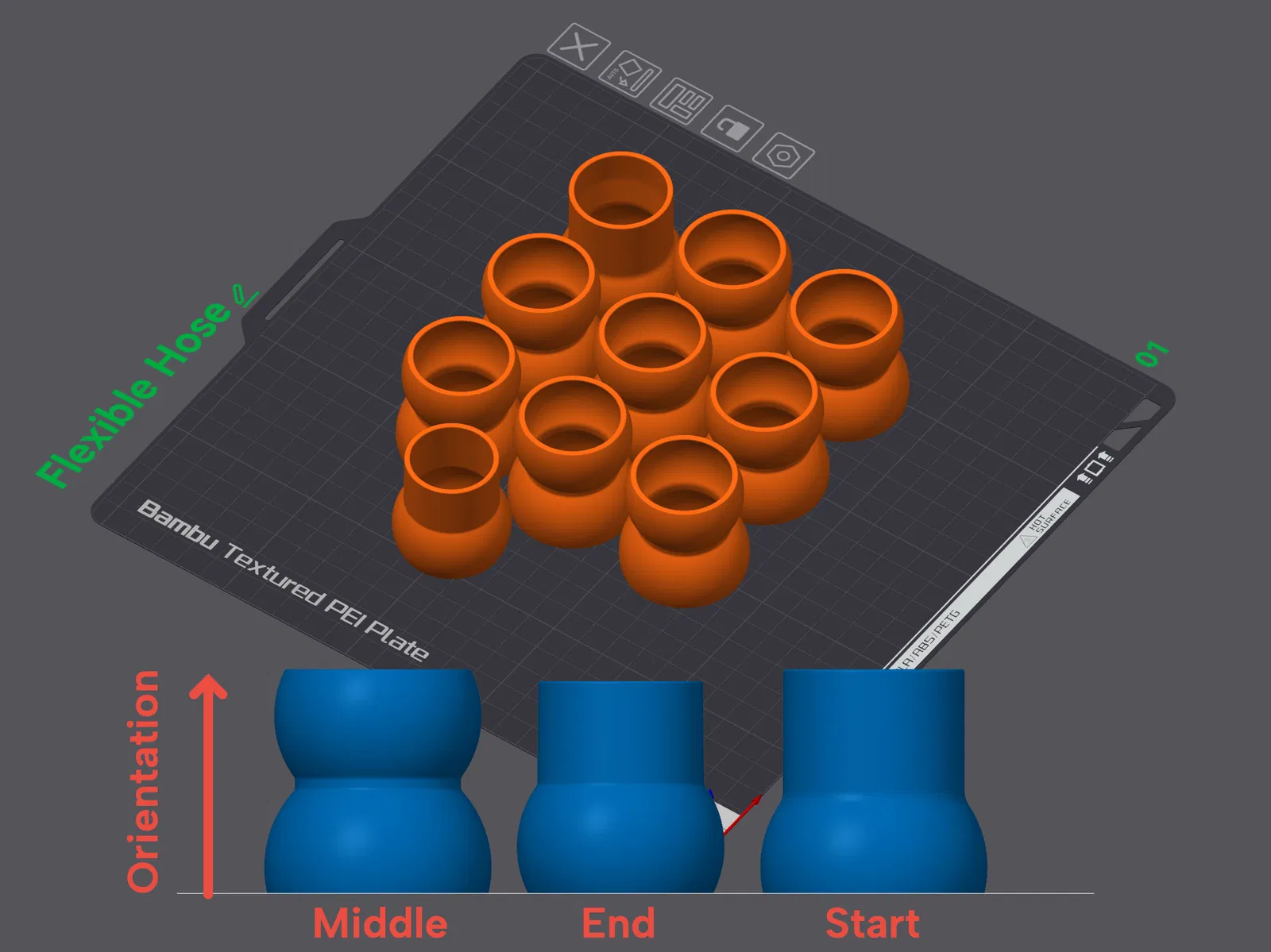

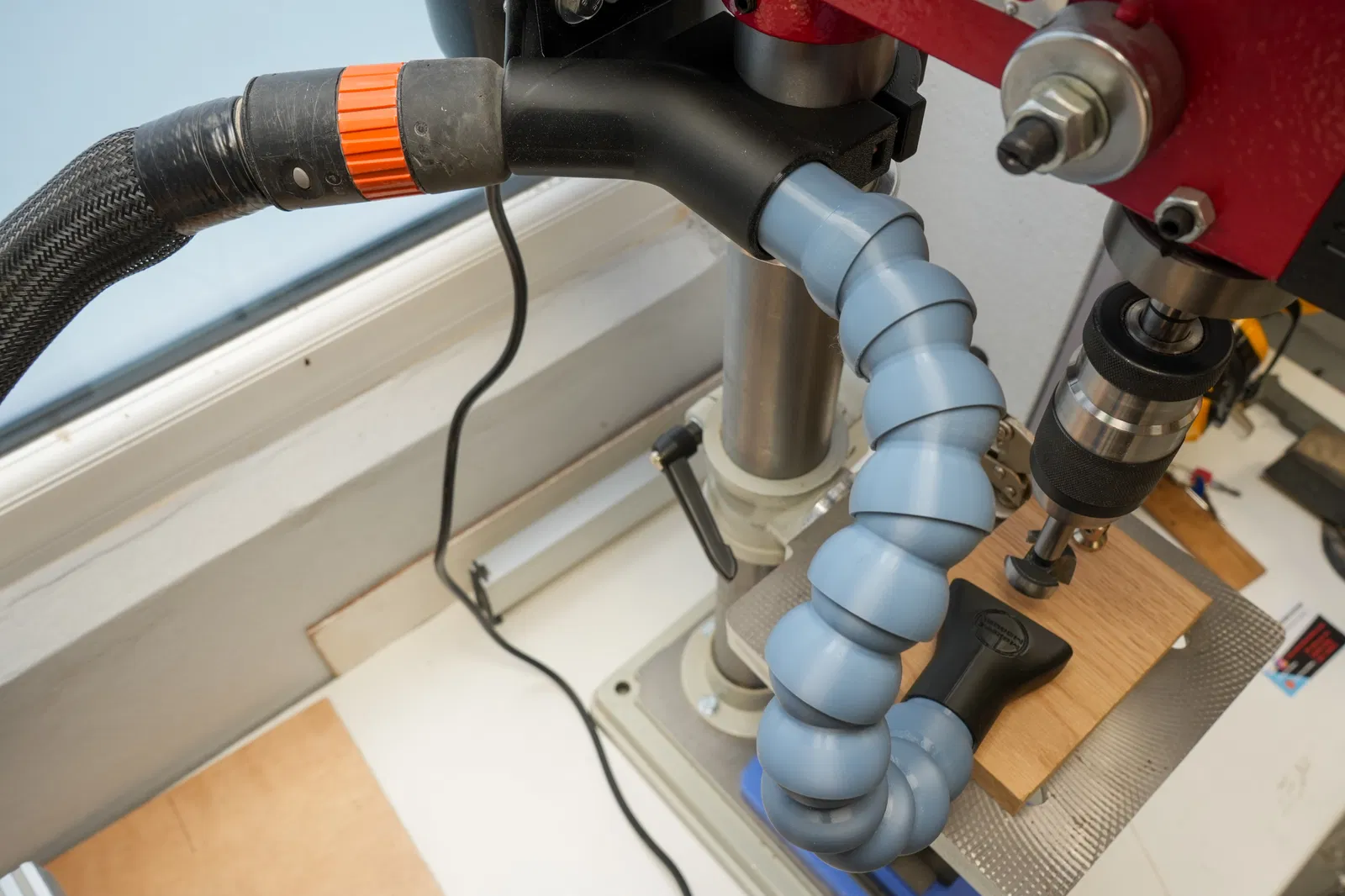

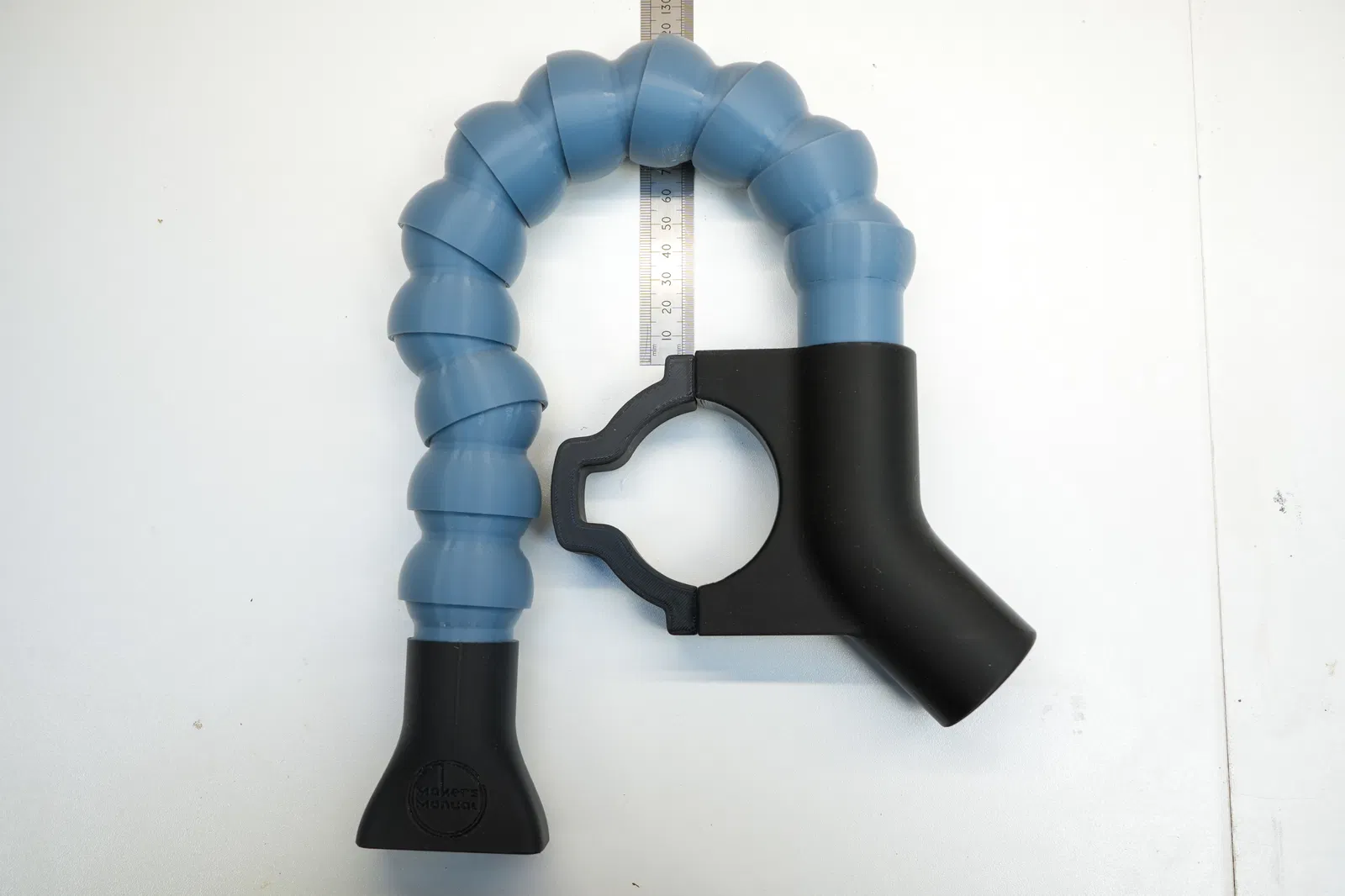

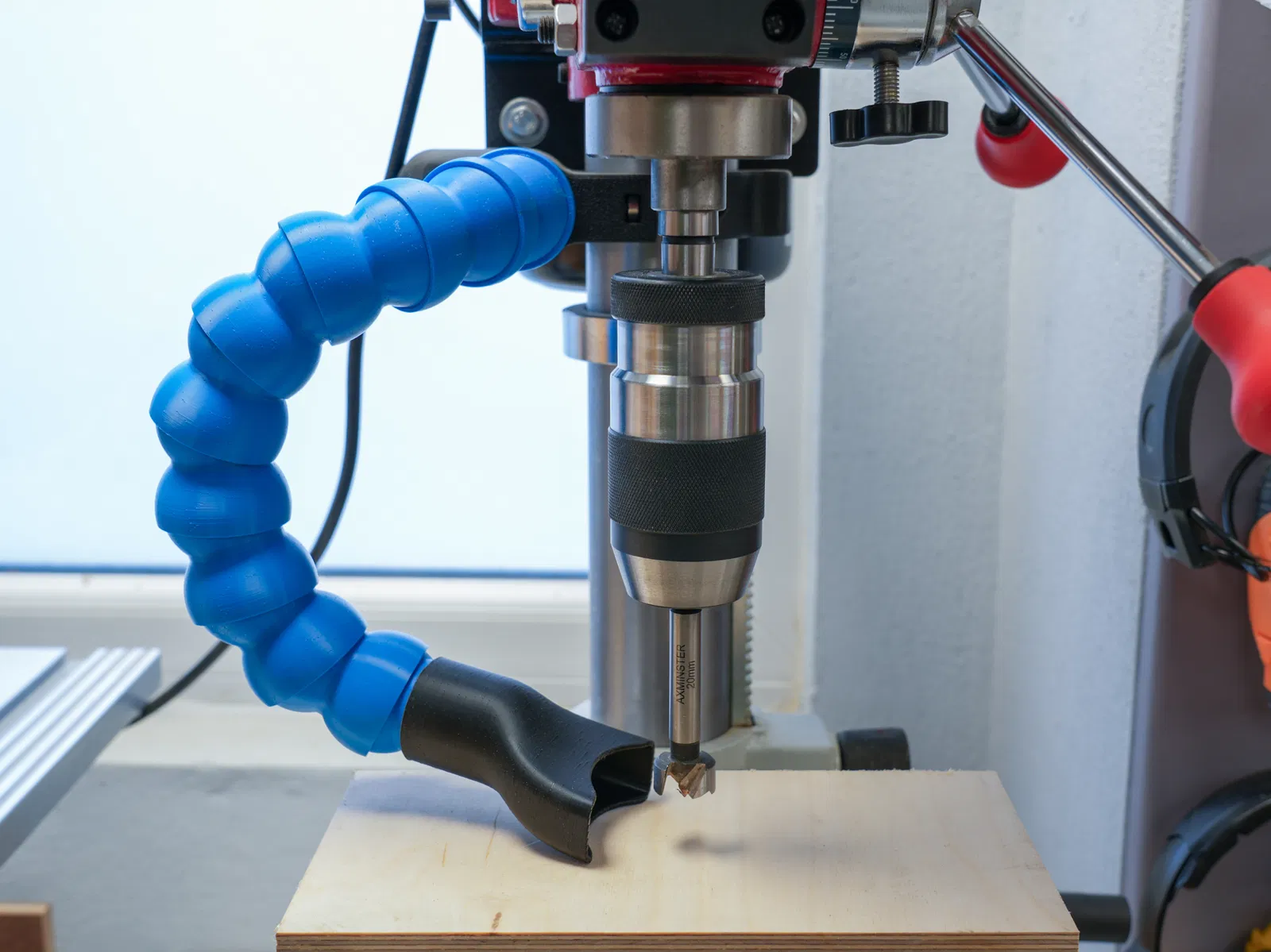

Thiết kế để tích hợp hoàn hảo vào xưởng làm việc của bạn, đầu kẹp có lỗ 35mm ở cả hai đầu để vừa với đầu ống máy hút bụi thông thường. Nếu bạn không muốn dùng đầu kẹp, tôi đã kèm theo một đầu nối để chuyển đổi trực tiếp từ ống mềm sang máy hút bụi. Tôi đã tạo nhiều kích thước kẹp cho máy khoan bàn (Pillar Drill), hy vọng sẽ có một cái vừa với máy của bạn. #### Các linh kiện cần lắp ráp * 2 x M6x35mm Bu lông đầu bằng * 2 x M6 Nuts Đai ốc M6 Tôi khuyên bạn nên in 8 Mid Link, cộng với 1 Start Link và 1 End Link để đạt được độ linh hoạt tối đa. Sau khi in, bạn nên chà nhám nhẹ các bộ phận để loại bỏ những chỗ sần sùi trước khi lắp ráp. Thêm một chút PTFE lubricant cũng sẽ giúp ích rất nhiều. * Nozzle: 0.4mm * Layer Height: 0.20mm * Infill: 25% * Orientation: Hướng đặt vật in rất quan trọng, vui lòng xem hình ảnh * Supports: Chỉ cần thiết cho Clamp A như trong ảnh * Brim: Khuyên dùng cho bộ phận Funnel Attachment, các phần còn lại không cần cũng được #### Các loại phễu hút (Funnel Attachments) Có hai tùy chọn phễu hút cho nhiều mục đích sử dụng khác nhau (xem hình). Các phần này nên được in với đầu ống đặt trên bàn in. Nên sử dụng thêm lớp lót (brim) 5mm và phần ‘Encapsulated Funnel Attachment’ sẽ cần dùng thêm support. #### Lưu ý quan trọng: Một số máy in có thể cho ra các khớp nối lỏng hơn so với máy khác. Vì vậy, tôi khuyên bạn nên in thử trước, nếu thấy khớp nối quá lỏng, hãy kiểm tra lại cài đặt in của mình. Mô hình này được in bằng Hatchbox Blue Grey PETG. Tôi khuyên bạn nên in bằng nhựa PETG thay vì PLA để tăng độ bền. Hy vọng bạn thấy mô hình này hữu ích. Nếu có, chúng mình rất mong nhận được một lượt LIKE từ bạn. Bạn cũng có thể theo dõi chúng mình trên Kênh YouTube tại đây.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
17
Tổng dung lượng
31,7 MB
File lớn nhất
3,7 MB
