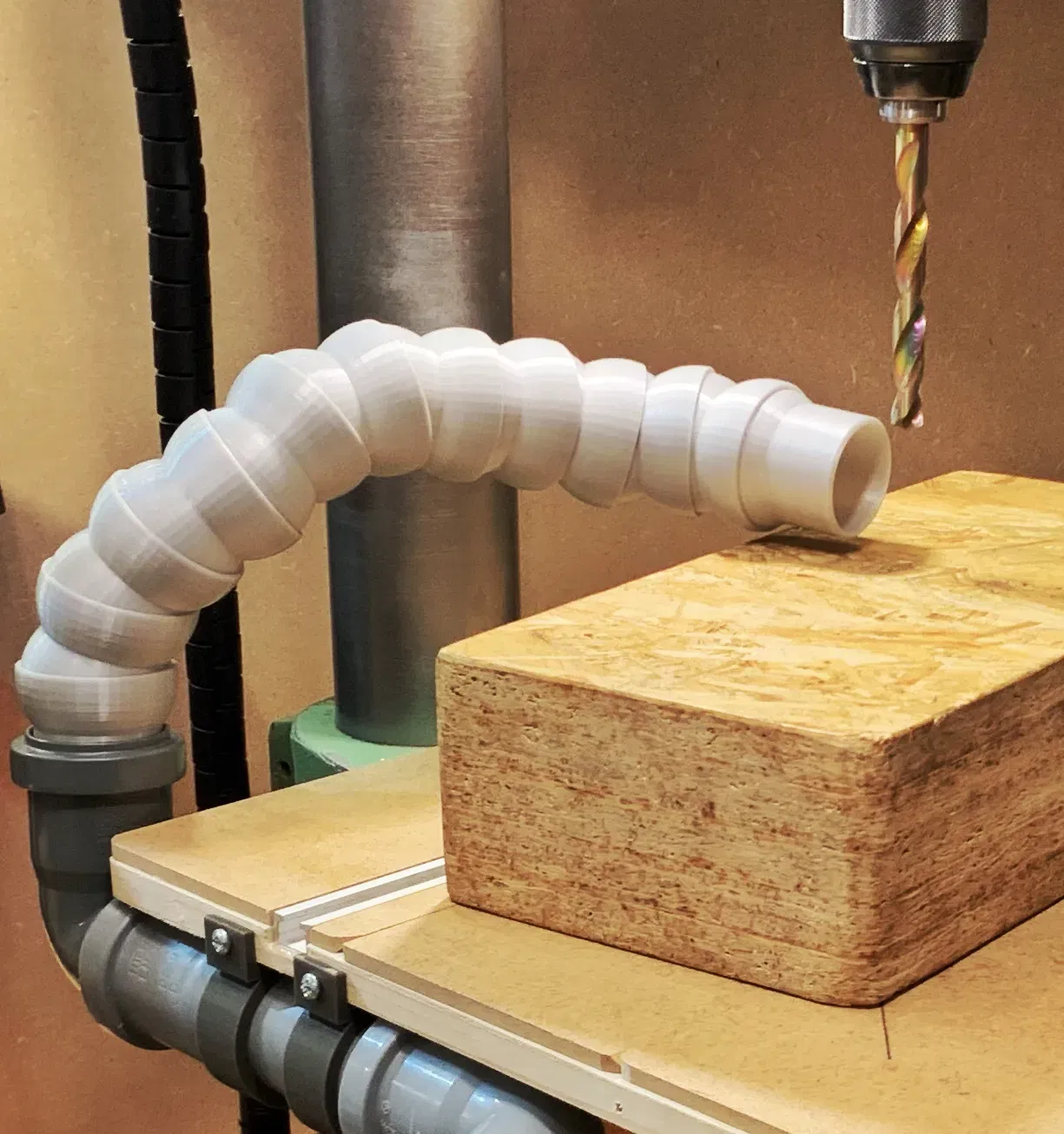

Ống hút chân không linh hoạt 40mm cho máy hút bụi ShopVac

Điều này được lấy cảm hứng từ Marius Hornberger, người đã tạo ra một cái gì đó tương tự cho các ống 75mm và 100mm, cái mà quá lớn đối với tôi. Vì vậy, tôi đã quyết định tự thiết kế của riêng mình bằng cách sử dụng tinkercad.

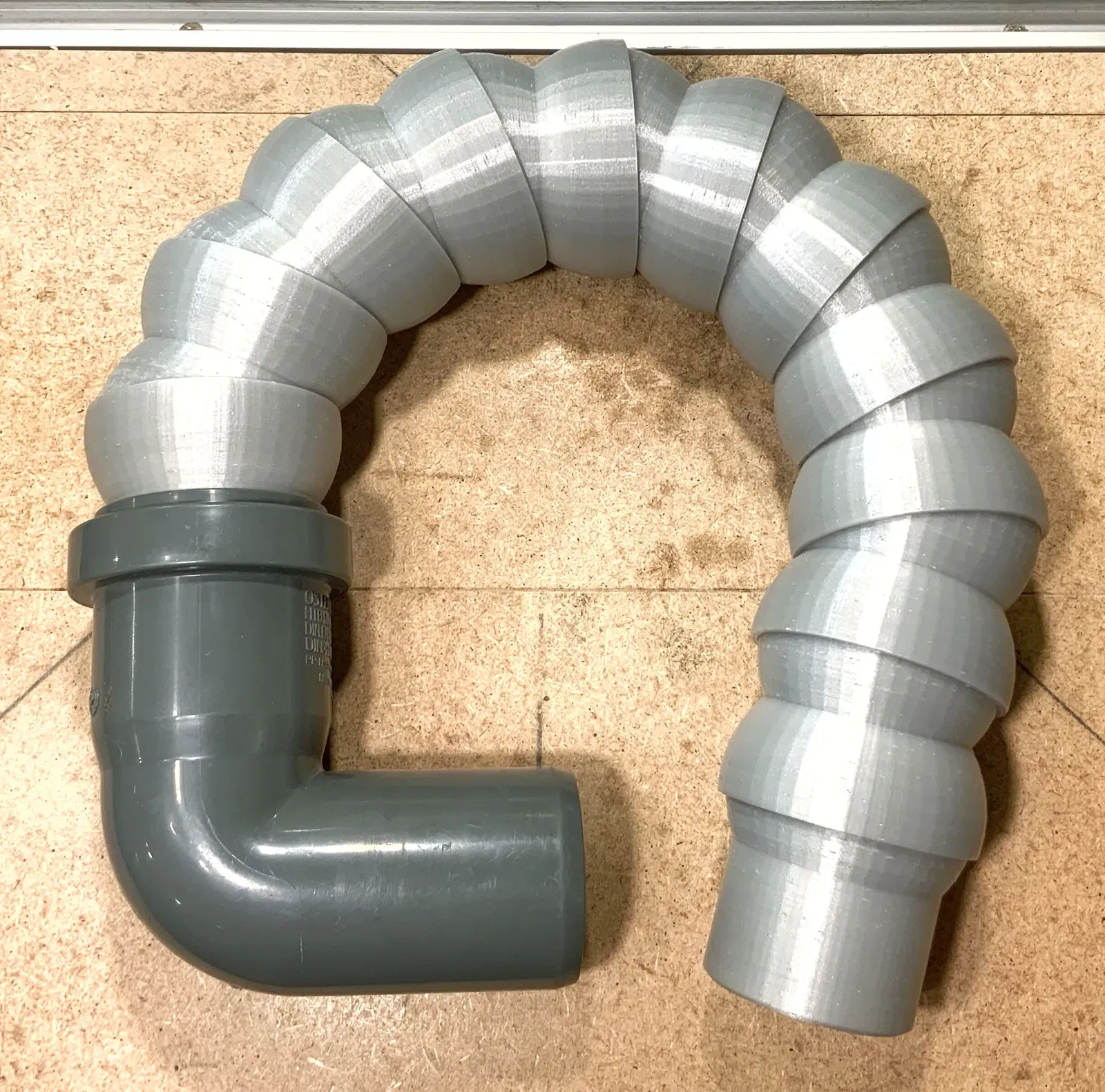

Thiết kế này có ống 40mm ở cả hai đầu, đầu dài hơn được thiết kế để vừa với ống DN40, đầu ngắn hơn là vòi phun thực tế của bạn.

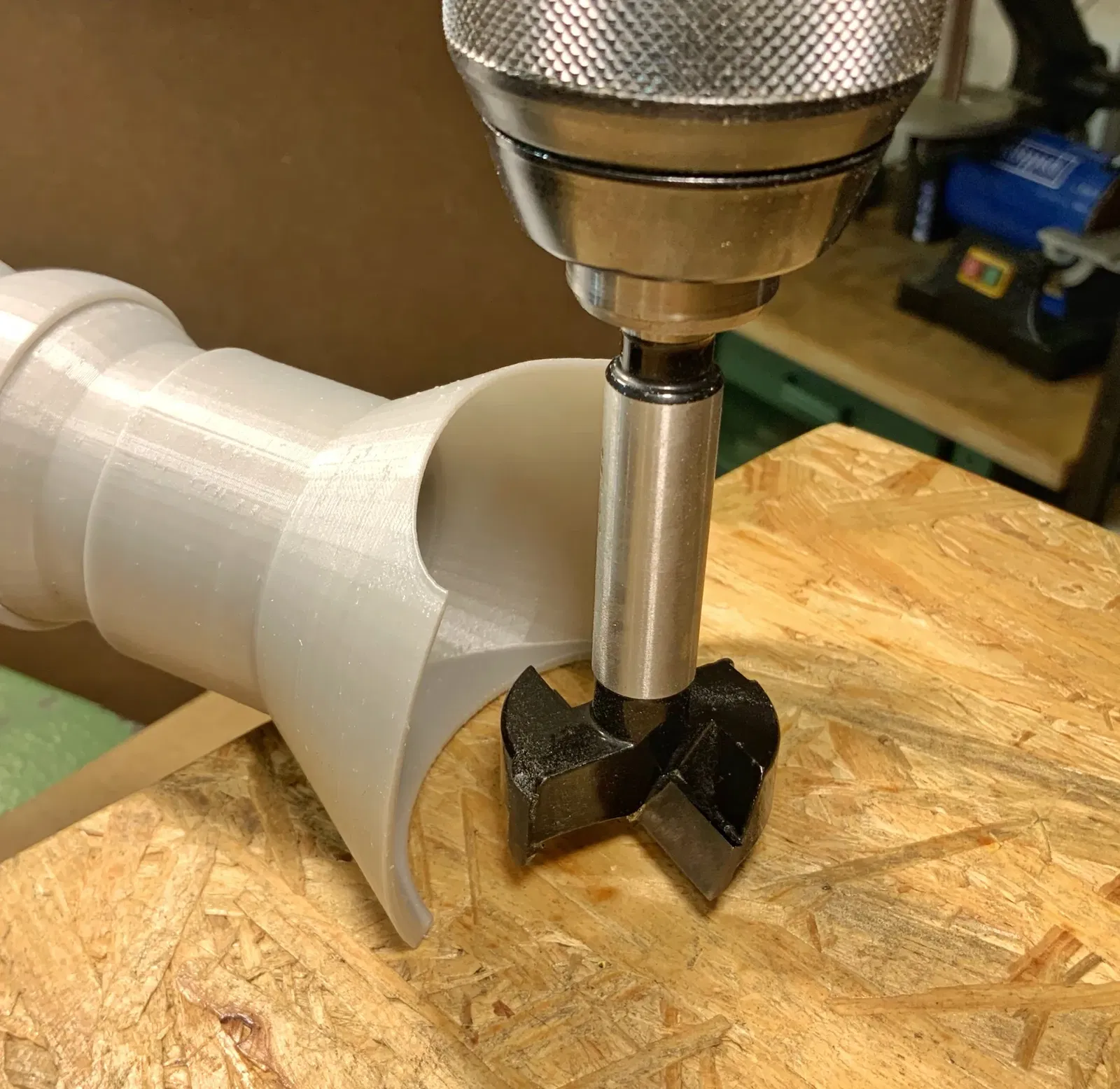

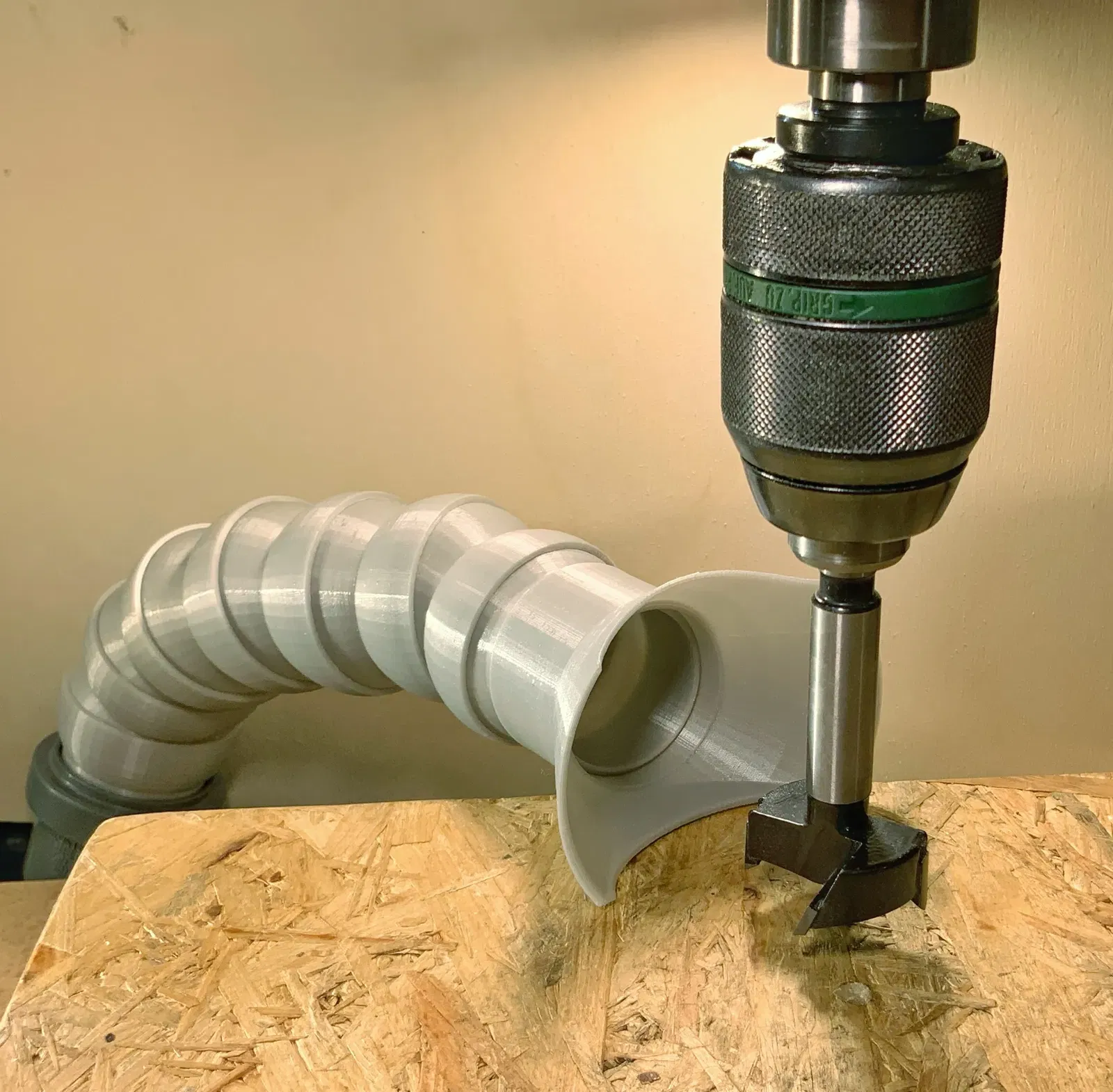

Nếu cần, bạn có thể tự xây dựng vòi phun bổ sung của riêng bạn để phù hợp với đường kính 40mm, chiều dài là 25mm (một thiết kế hình nón 39.5/40.5mm có thể là một ý tưởng tốt), một vòi phun để khoan cũng được bao gồm để tải xuống ở đây.

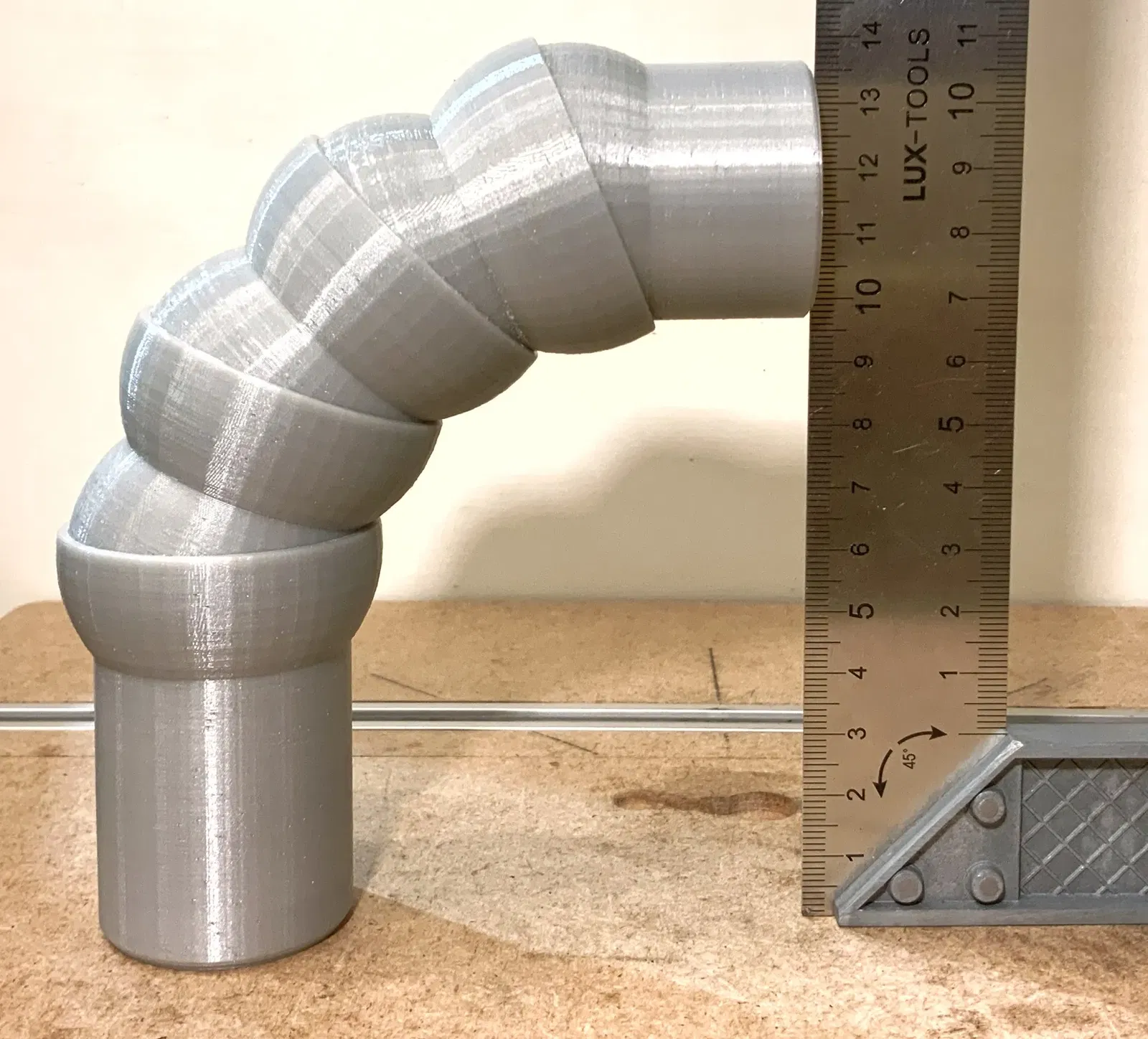

Với 5 phần tử, bạn có được một góc gần 90°, vì vậy với 10 đến 12 phần tử, bạn có một phạm vi linh hoạt rộng rãi.

Hướng in như nó đến từ các tệp STL

Tôi rất khuyến nghị bạn in hai liên kết đầu tiên và xem cách chúng vừa vặn. Nếu quá lỏng, hãy thử tăng tốc độ dòng chảy của bạn, nếu quá chặt, hãy giảm tốc độ dòng chảy của bạn. Hoặc trong cả hai trường hợp, thử một loại filament khác cũng có thể hiệu quả. Vì vậy, xin đừng đổ lỗi cho tôi nếu chúng không vừa vặn ngay lần thử đầu tiên - điều này là bình thường do độ dung sai của máy in và filament!

Tôi đã in nó bằng PLA với 100% độ đầy ở độ cao lớp 0.2mm. Nó có độ vừa vặn chặt chẽ ở đầu, vì vậy nó cần một số chuyển động ban đầu hoặc thậm chí là đánh nhám (chỉ cần đánh nhám nhẹ phần nam nhỏ hơn) để hoạt động - nhưng theo cách này, nó sẽ không bị lỏng quá.

PETG có thể hoạt động tốt hơn do tính linh hoạt cao hơn của nó.

Tôi cũng đã làm một biến thể cho việc sử dụng MFT
