Đế gắn VTX và Anten cho ZOHD Nano Talon Evo

Tác giả Beetlebeetle_376055

Lượt tải
18
Lượt thích
3
Lượt coi
314
Bản remix
1

File 2 1,1 MB

  • Nano_Talon_VTX_mount_1775168806.stlSTL · 421 KB
  • VTX_Antenna_Mount_1775168808.stlSTL · 711,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

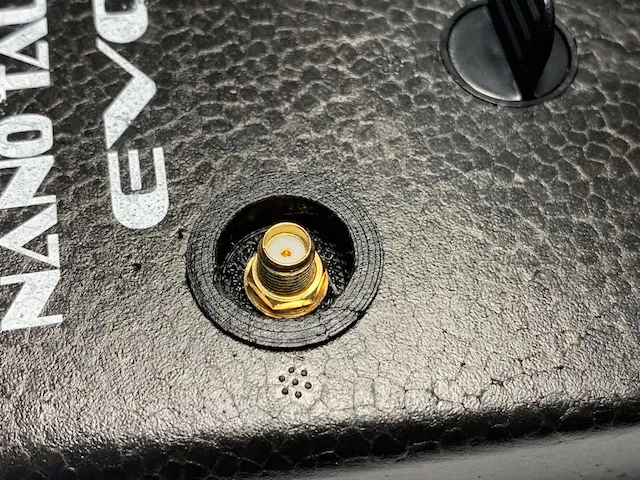

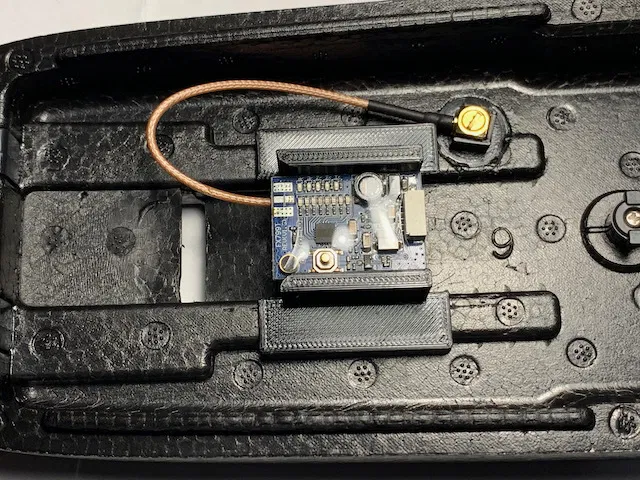

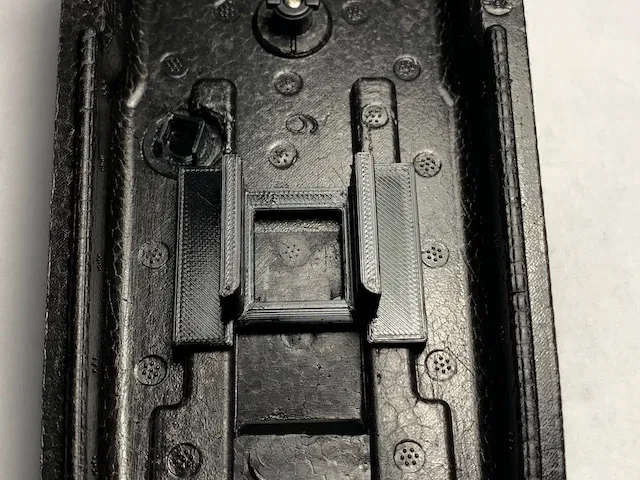

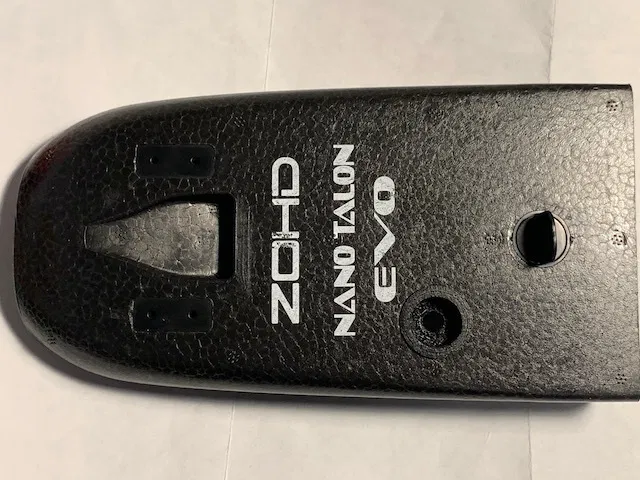

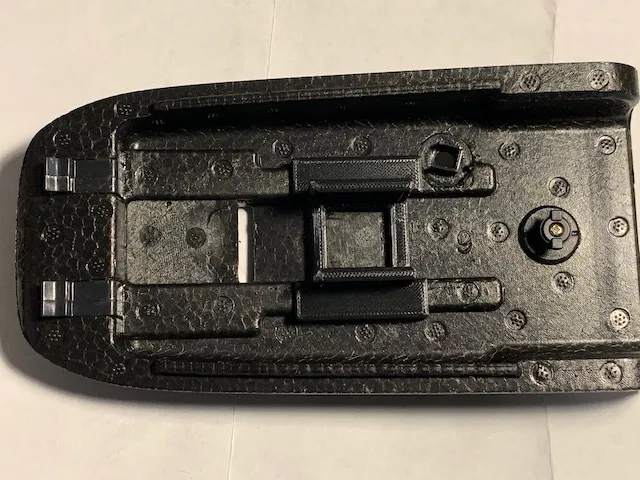

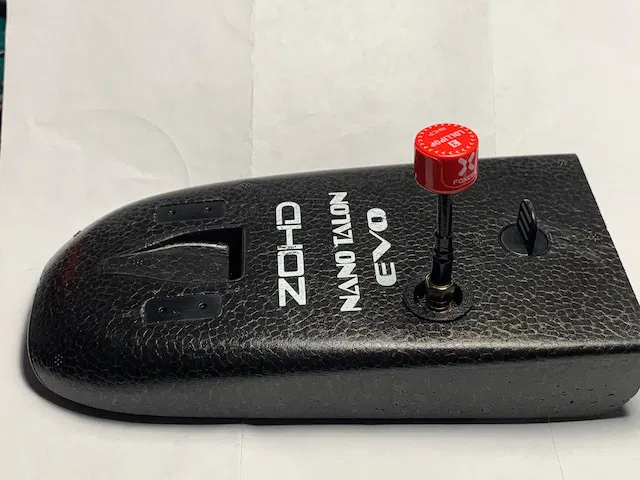

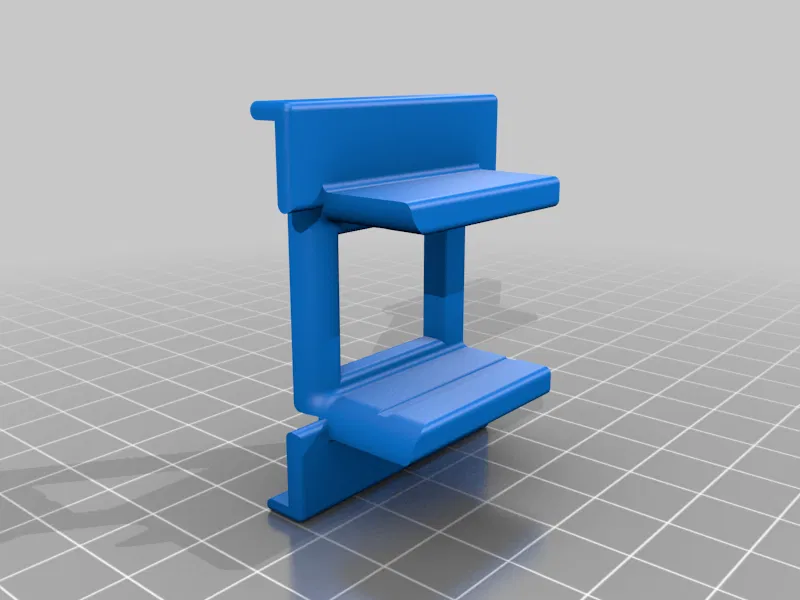

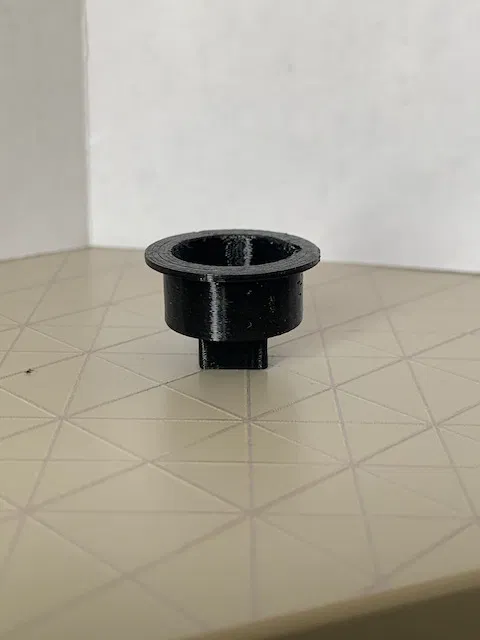

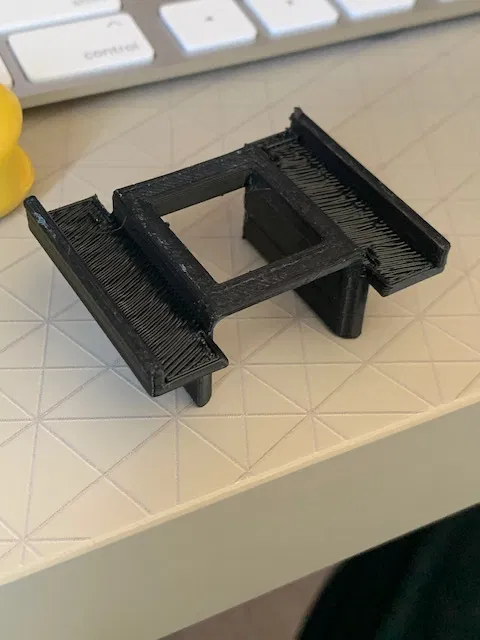

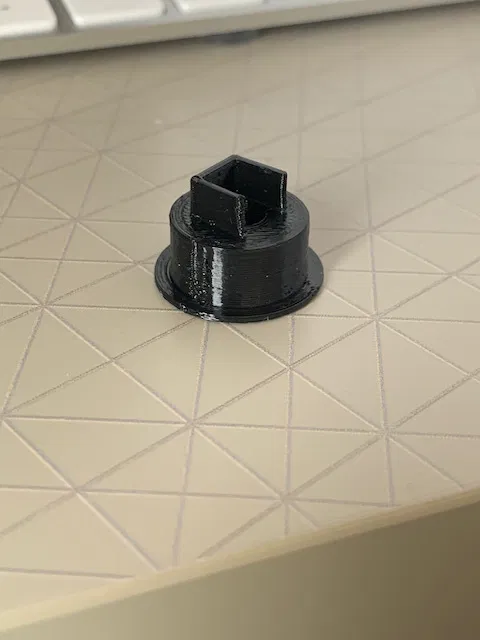

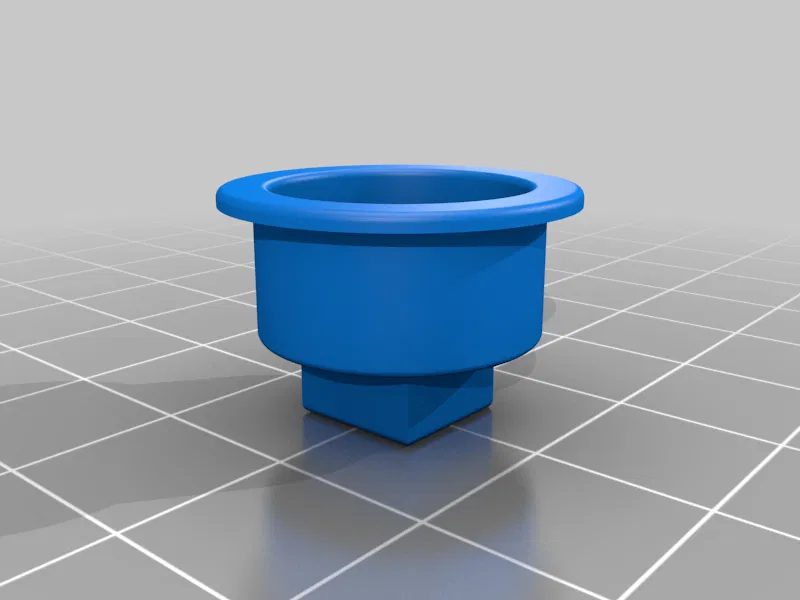

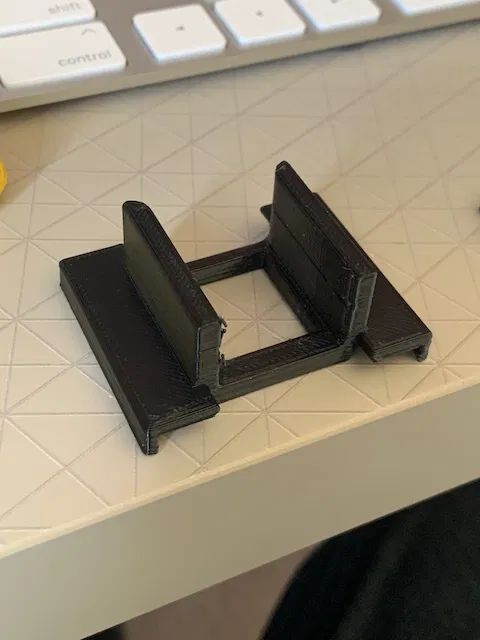

Mình muốn tìm một cách gọn gàng để gắn VTX và anten cho chiếc Nano Talon Evo. Các chi tiết này được lắp ở mặt dưới của nắp mũi/khoang pin, giúp tránh vướng víu với pin và các linh kiện khác. Bạn sẽ cần cắt một lỗ 17mm trên nắp để gắn đế anten. Phần giữ VTX sẽ đặt trên các thanh đỡ phía dưới nắp. Cả hai bộ phận này chỉ cần dán cố định bằng một hoặc hai giọt keo CA là xong. VTX của mình rộng 22mm và đã có sẵn rãnh trên đế giữ để bạn trượt nó vào. Vị trí này nằm ngay phía sau khe hút gió NACA nên đảm bảo VTX luôn mát mẻ trong suốt quá trình bay.

Thông số in

Hãng máy in:

Anet

Máy in:

A4

Bè in (Rafts):

Không

Hỗ trợ (Supports):

Có

Độ phân giải:

200

Độ đặc (Infill):

20

Chất liệu nhựa: Filaments.ca PETG màu đen

Ghi chú:

Cần bật hỗ trợ (Supports) cho đế giữ VTX. Để in mức infill thấp giúp giảm trọng lượng máy. Mình đã in trên máy Anet ET4.

Danh mục: Phương tiện R/C

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
1,1 MB
File lớn nhất
711,9 KB
