Giá đỡ VTX và Anten cho ZOHD Nano Talon EVO

Remix từ Đế gắn VTX và Anten cho ZOHD Nano Talon Evo Tác giả Beetlebeetle_376055

Tác giả Jwidess

Lượt tải
2
Lượt thích
1
Lượt coi
74

File 9 56,9 MB

  • SMA_Passthrough_Mk3_1775168806.f3zF3Z · 1,3 MB
  • SMA_Passthrough_Mk3_1775168807.stepSTEP · 1,9 MB
  • VTX_Mount_Mk2_1775168808.f3zF3Z · 13,7 MB
  • VTX_Mount_Mk2_1775168810.stepSTEP · 20,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

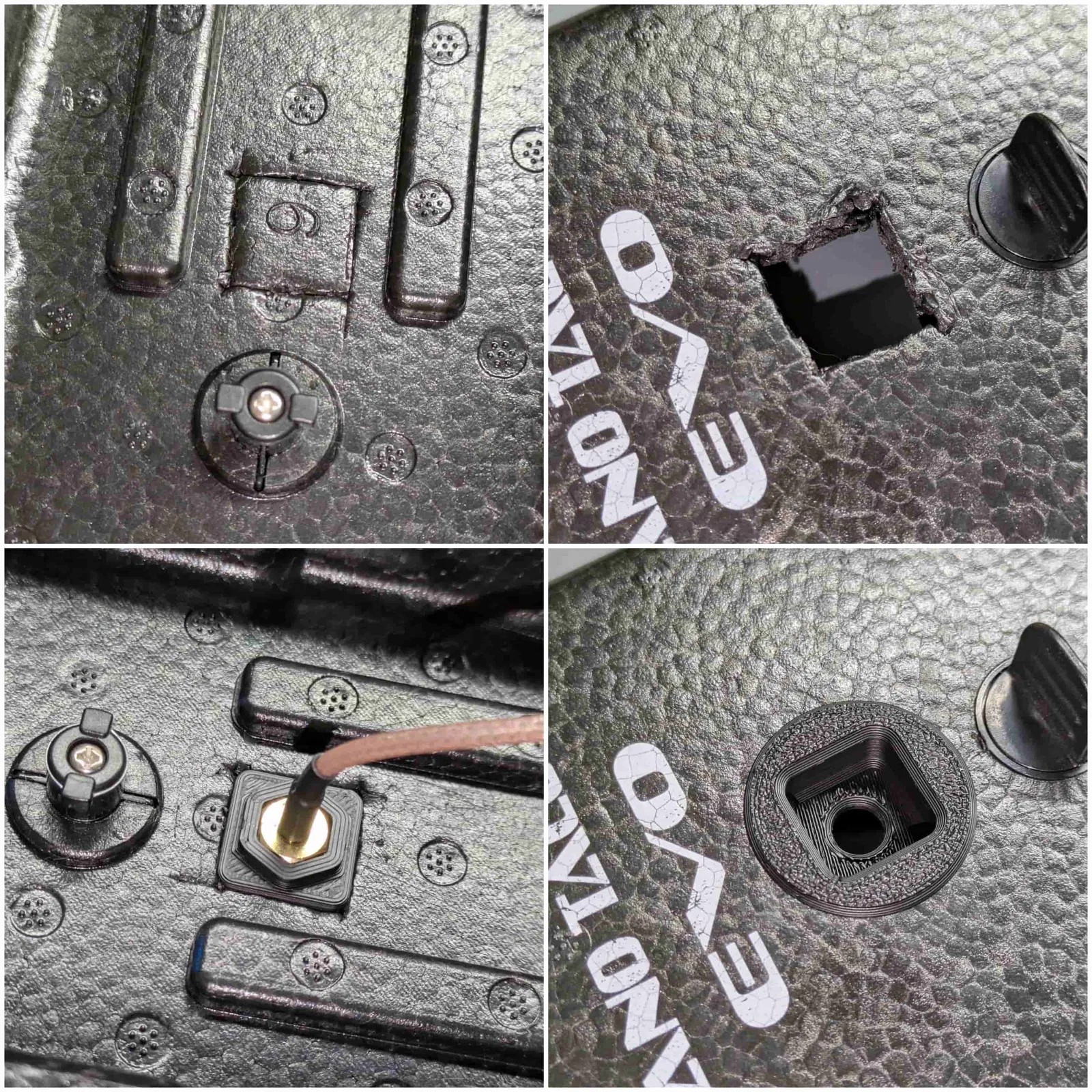

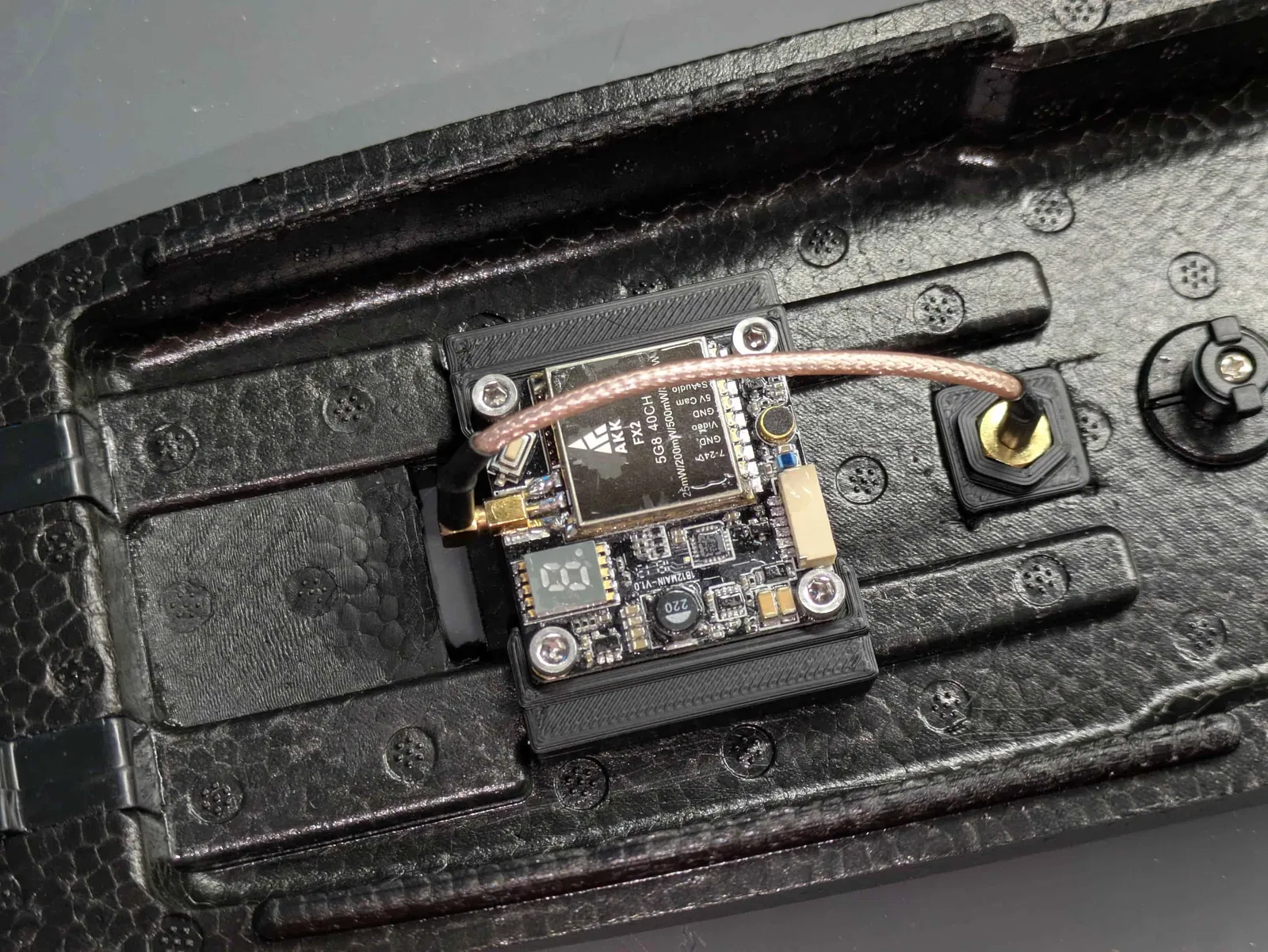

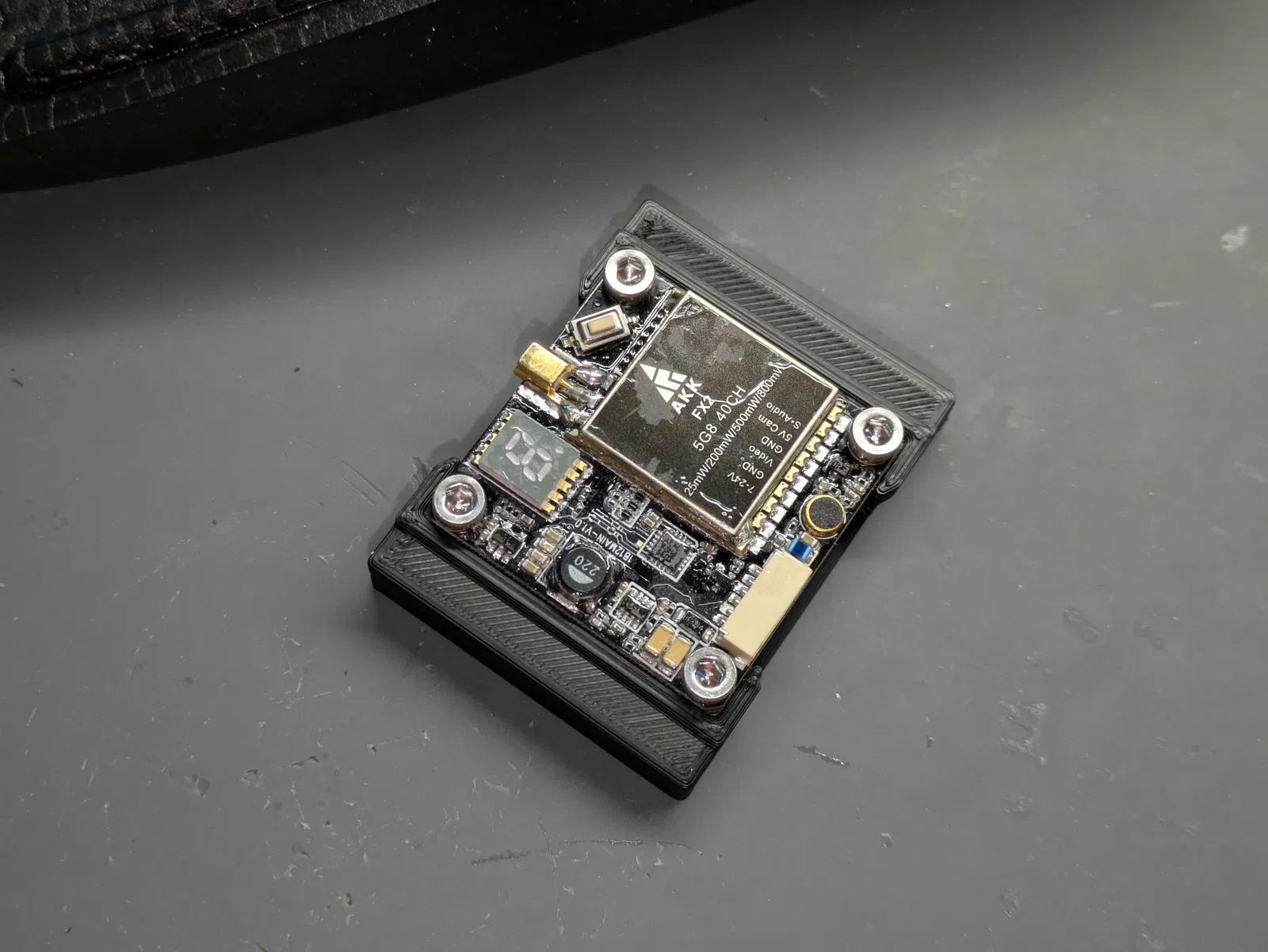

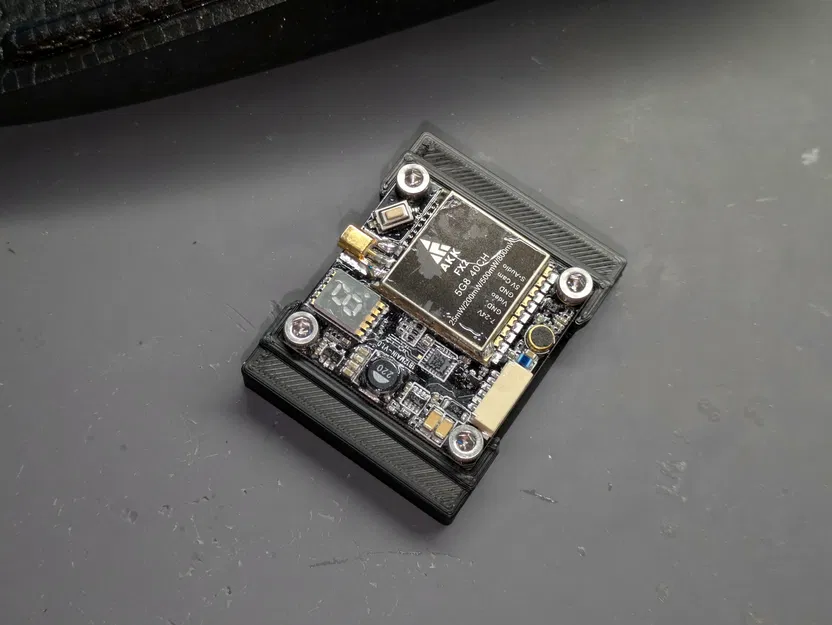

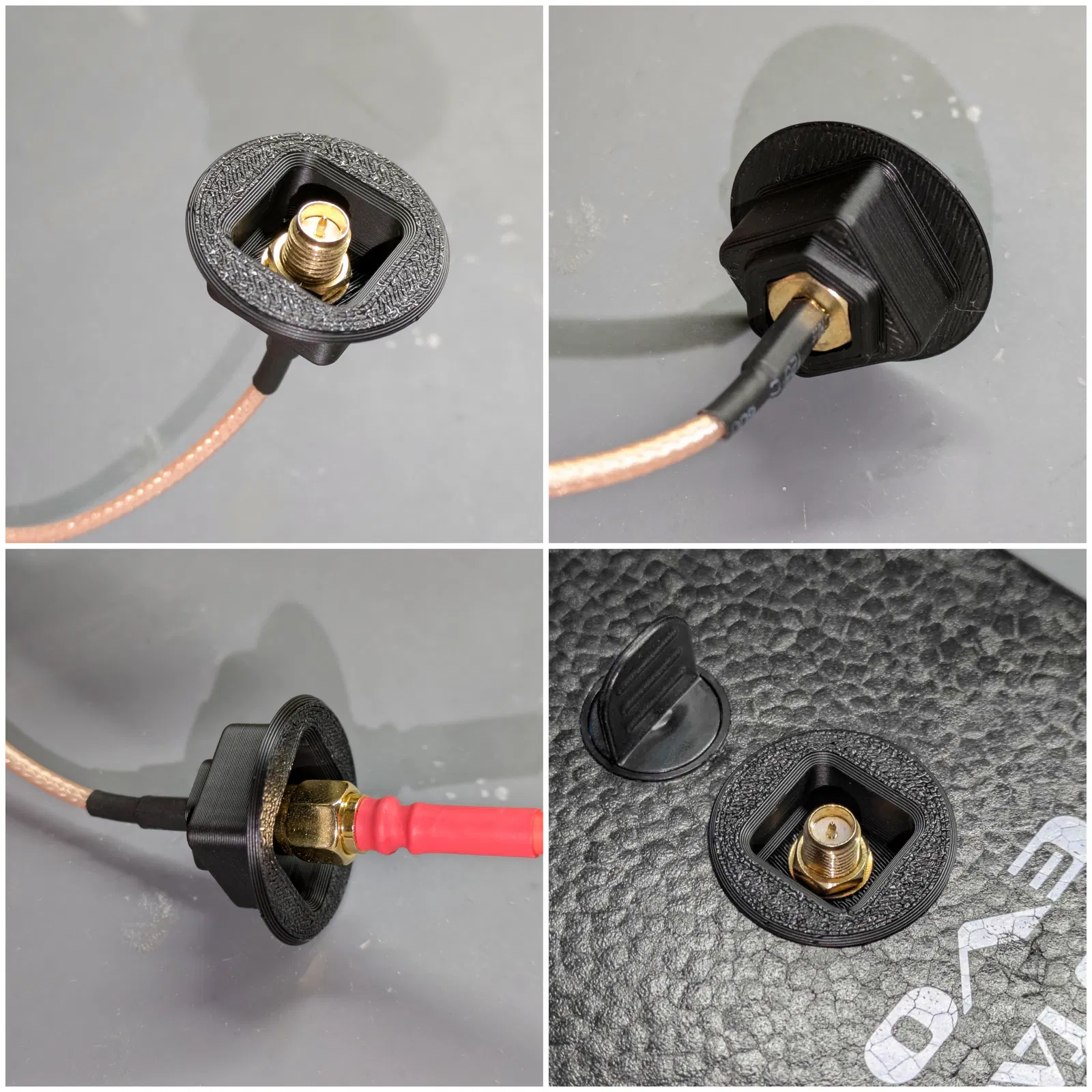

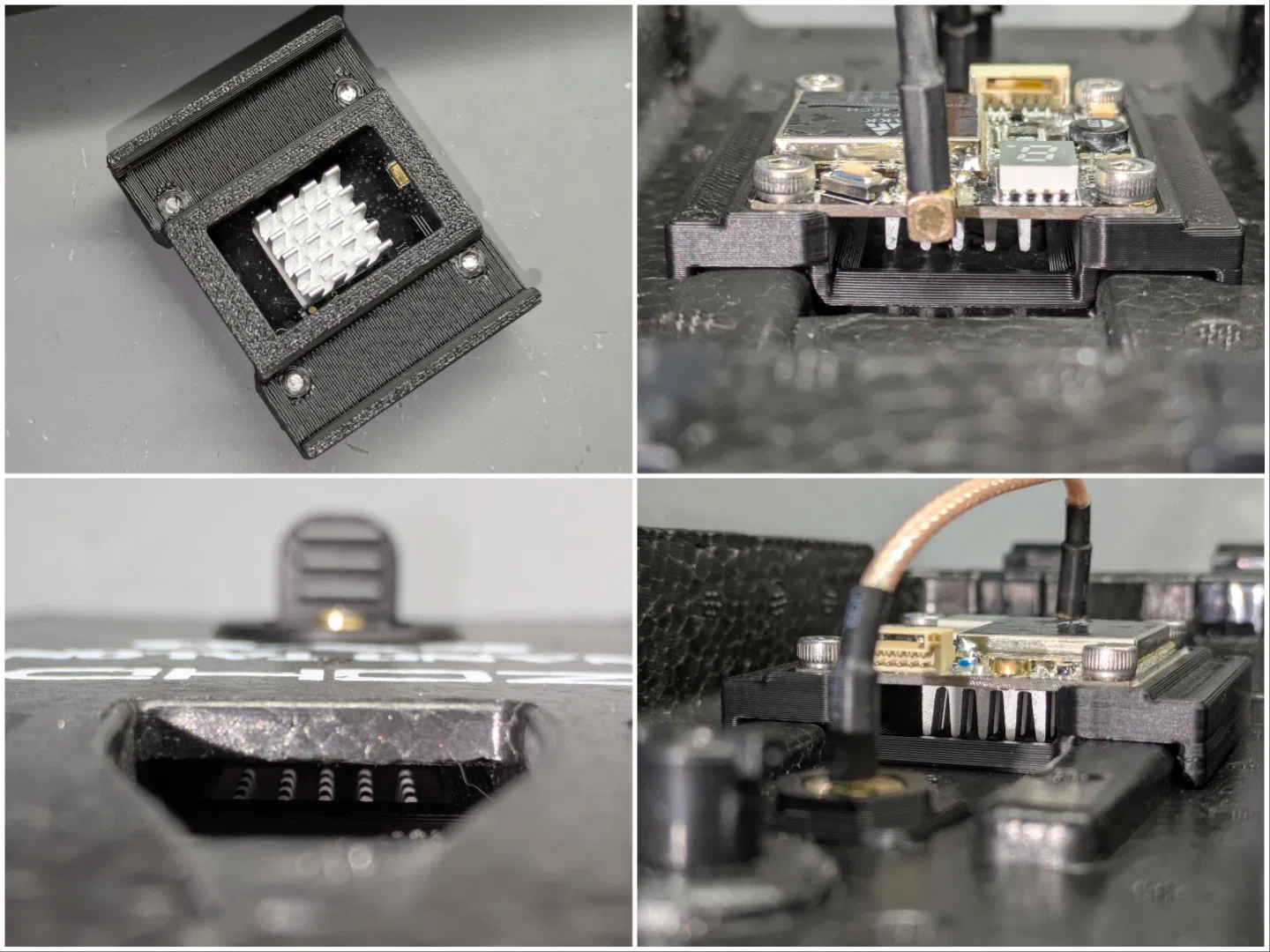

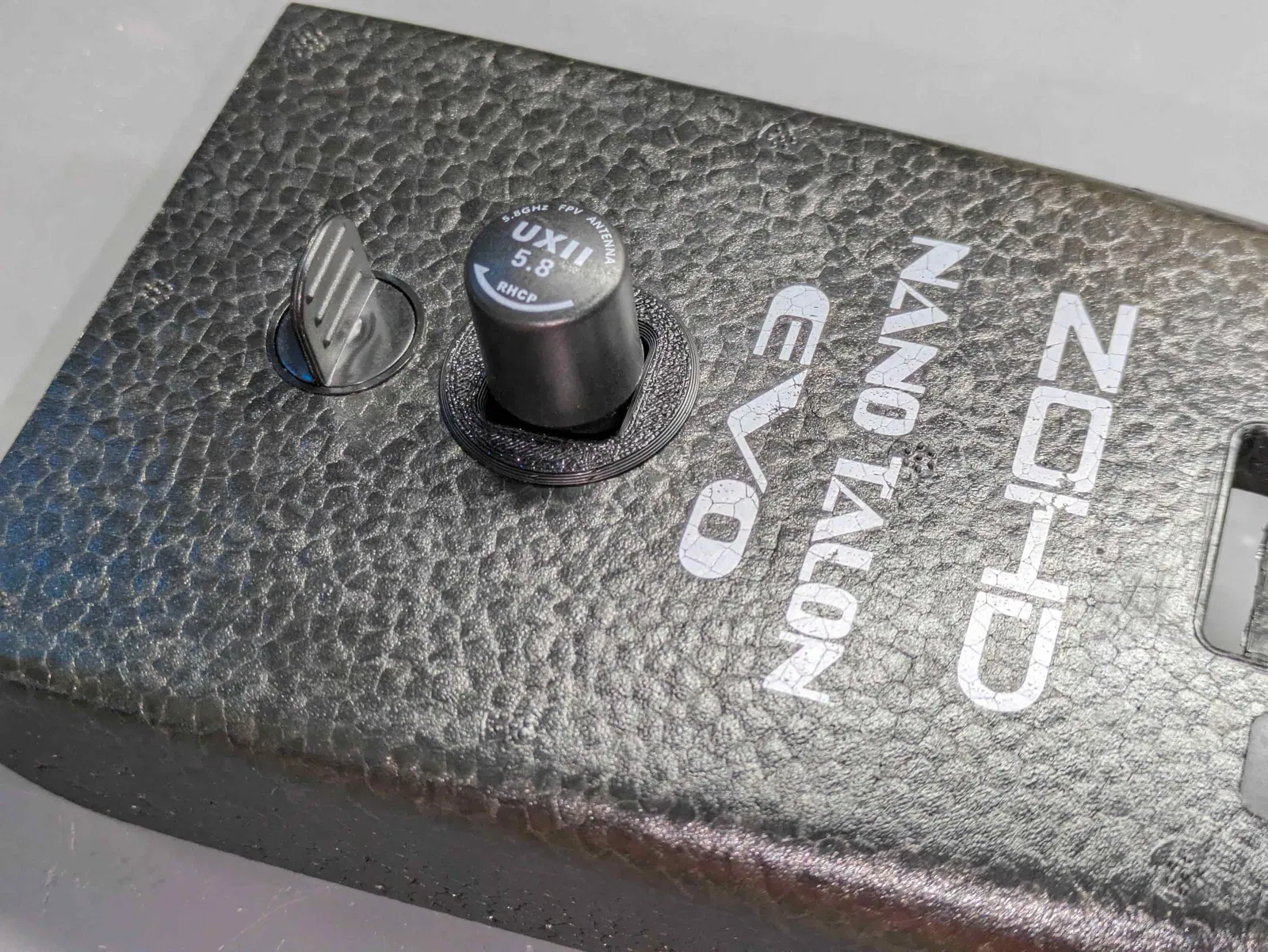

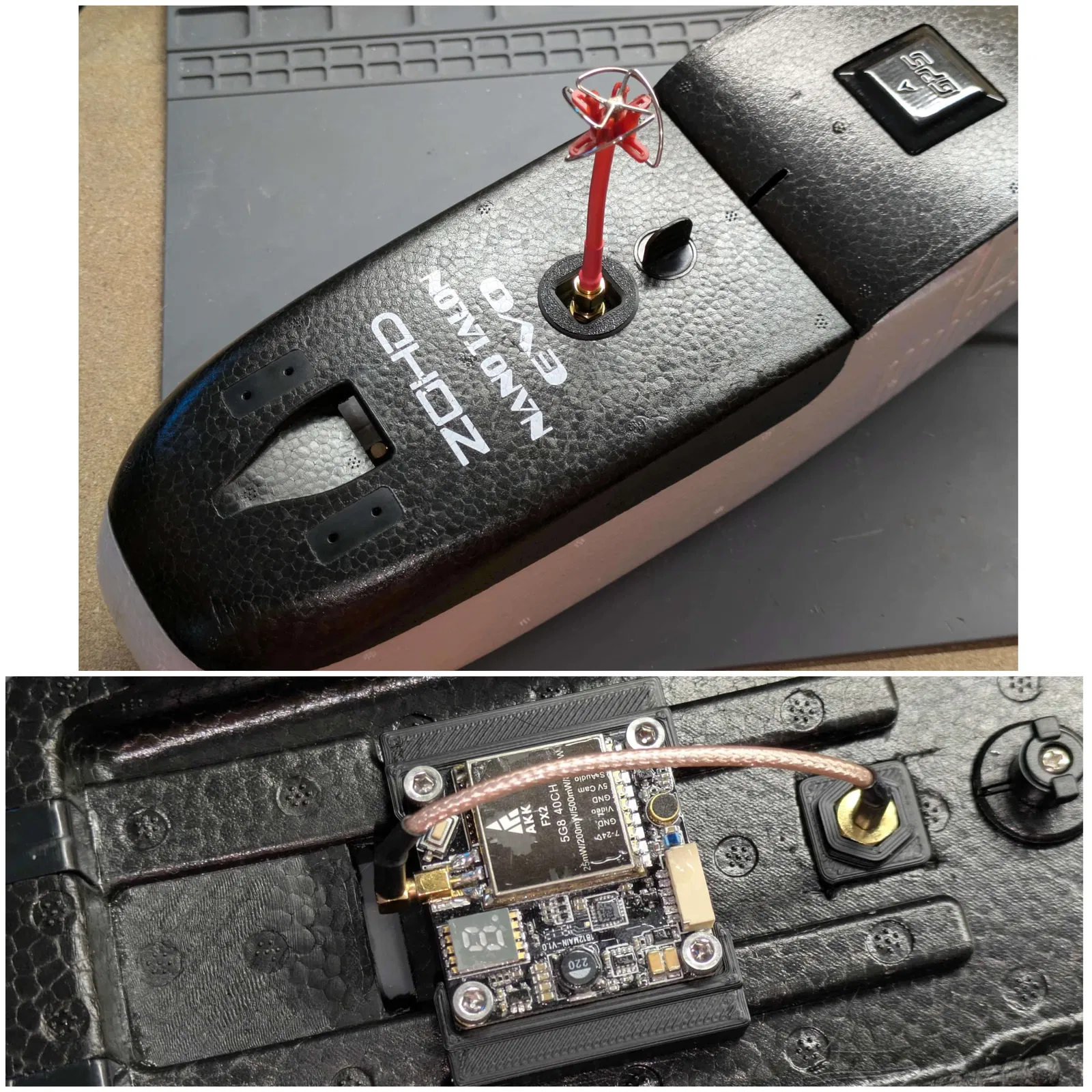

Đây là phiên bản thiết kế lại hoàn toàn từ mẫu ZOHD Nano Talon Evo VTX and Antenna Mount gốc của Beetlebeetle. Bản remix của mình hỗ trợ bất kỳ bộ phát video (VTX) kích thước 36mm² tiêu chuẩn nào (lỗ bắt ốc 30.5mm²) và có lỗ thông cho đầu nối anten SMA dạng bảng (panel mount) không gập góc. Mình cũng đã thực hiện một vài cải tiến cho thiết kế này, bạn có thể xem chi tiết bên dưới.### VTX MountGiá đỡ VTX được thiết kế để dán vào mặt dưới của nắp khoang mũi, ngay phía sau khe lấy gió, giúp cung cấp luồng khí làm mát hiệu quả cho VTX. Bên dưới giá đỡ còn có khoảng trống để gắn thêm tản nhiệt cho VTX ngay trên đường đi của luồng gió. VTX sẽ được bắt chặt vào khung in bằng 4 ốc M3x5mm.### Antenna PassthroughBộ phận truyền anten được thiết kế để dán cố định vào lỗ cắt vuông khoảng 15x15mm trên nắp khoang mũi. Sau đó, đầu nối anten SMA dạng bảng sẽ được lắp vào và siết chặt.Mình đã đính kèm các tệp STEP và Fusion 360 Archive để các bạn dễ dàng tùy chỉnh thiết kế nếu cần.Cảm ơn Beetlebeetle vì thiết kế gốc tuyệt vời này!CẬP NHẬT: Mình đã bổ sung thêm một biến thể được điều chỉnh nhẹ cho dòng AKK RaceRanger VTX. Nó có thêm các lỗ cắt để phù hợp với tản nhiệt lớn ở mặt dưới của dòng VTX này.

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3zstepstl
Số file mô hình
9
Tổng dung lượng
56,9 MB
File lớn nhất
20,9 MB
