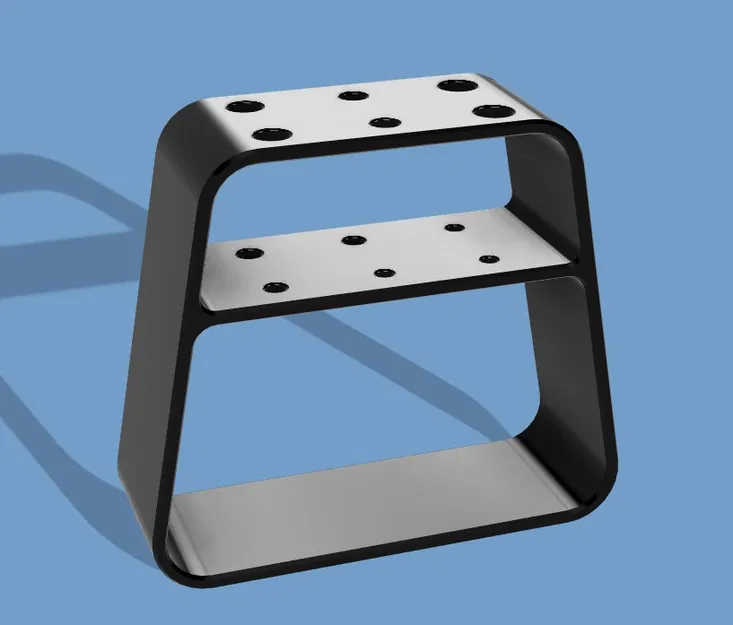

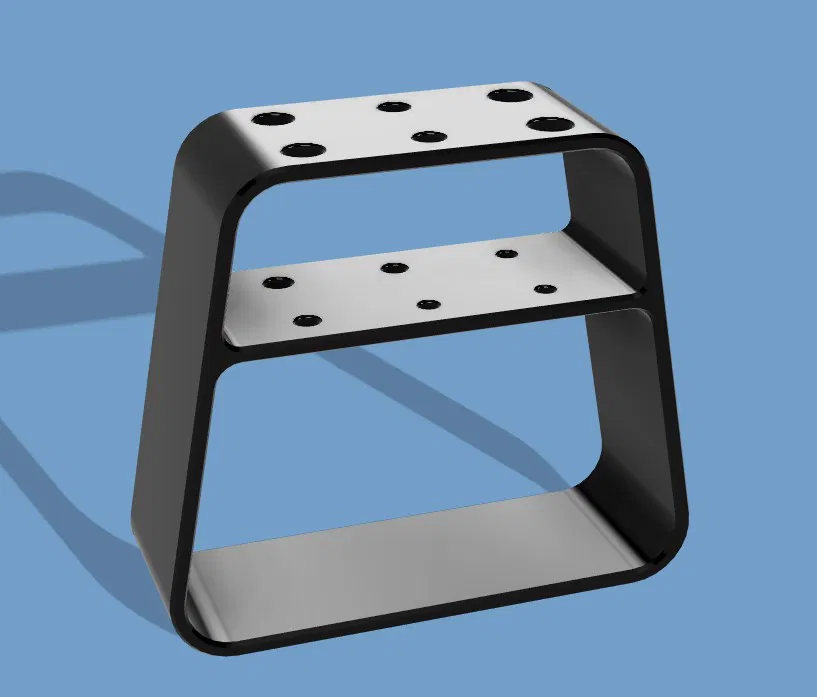

Giá đỡ / Rack / Khay để tua vít Wiha

Tui vừa thấy cái mẫu stand/rack/organiser cho bộ Inbus nên quyết định thiết kế lại cho bộ tua vít Wiha mình đã dùng bao năm nay mà cứ nghĩ mãi là phải làm cái gì đó cho tụi nó.

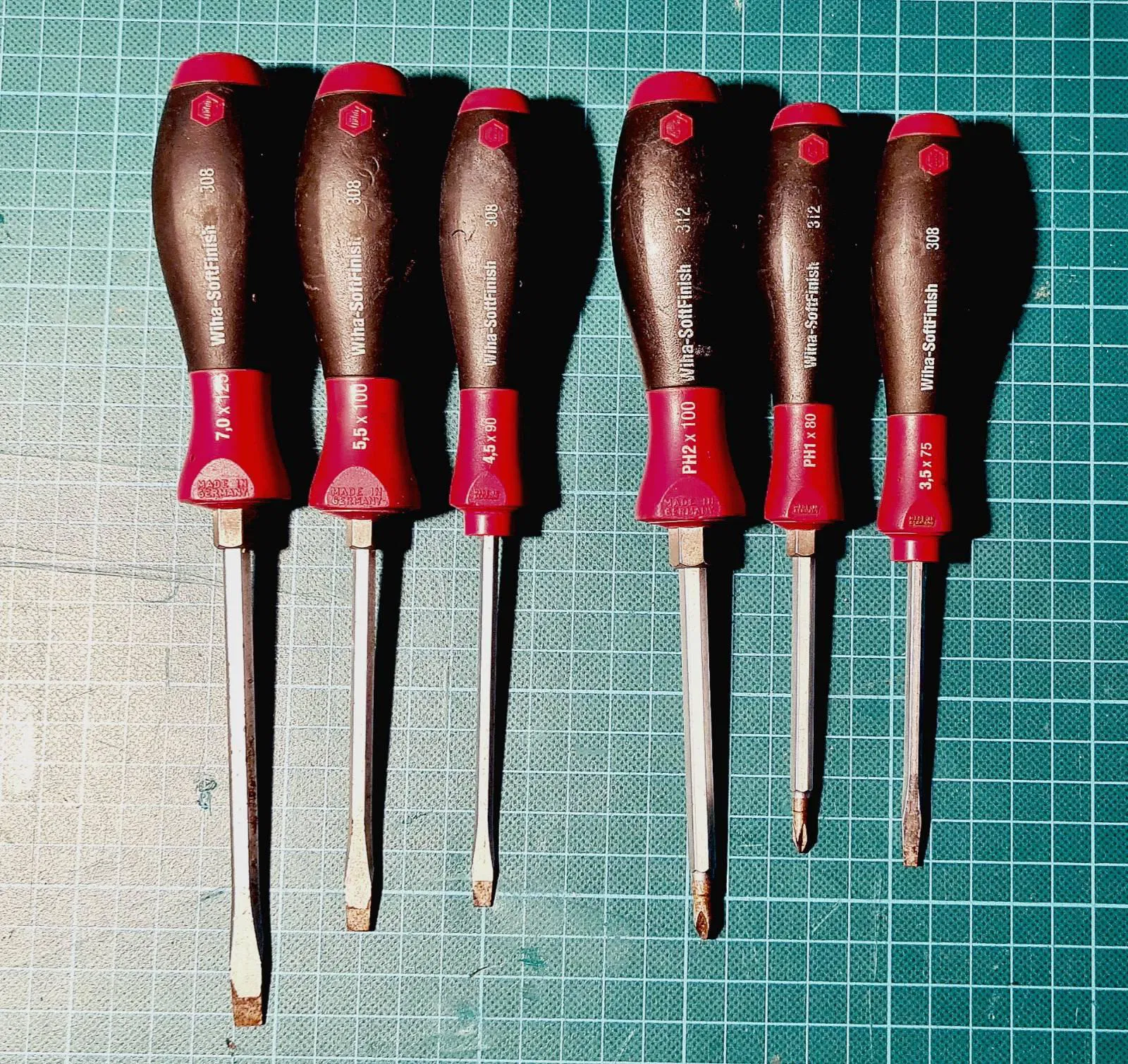

• Các lỗ được cắt vừa khít với bộ tua vít theo đúng thứ tự trong ảnh (nhóm bên trái ở phía sau, nhóm bên phải ở phía trước).
• Tui đã giảm bớt độ vát (chamfer) so với mẫu Inbus để đảm bảo độ bám bàn in tốt hơn.
  • Mẫu này in khá lâu nên chắc không ai muốn nó bị bong hay cong vênh đâu vì lớp đầu tiên chỉ có 1mm thôi.

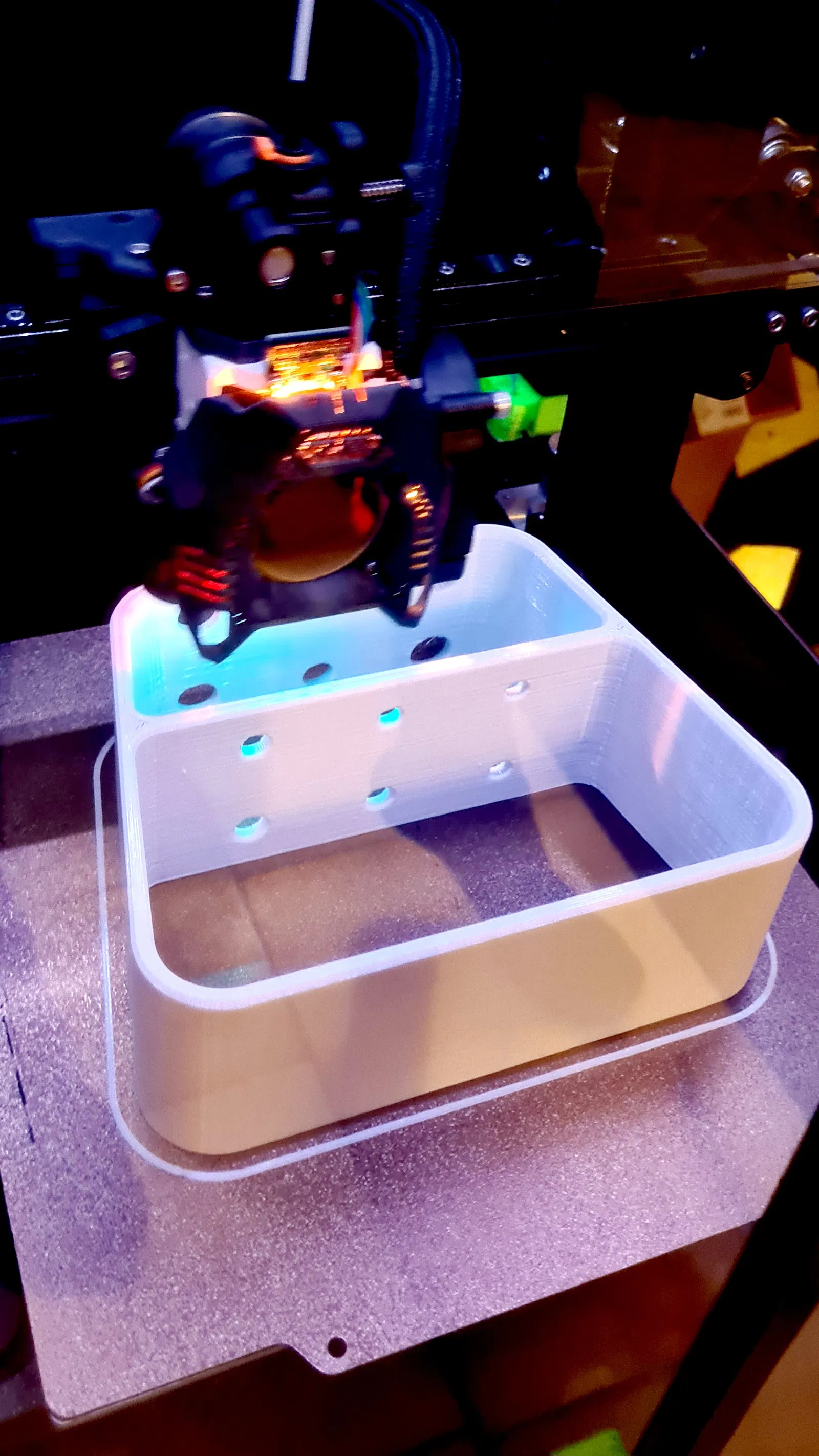

  • Nhớ kiểm tra kỹ mô hình khi xoay và slice, đặt mặt sau nằm trên bàn in vì mặt sau ít vát hơn mặt trước để có nhiều diện tích tiếp xúc với bàn in hơn.

CẬP NHẬT 05/08/2023: Đã thêm mẫu thứ 2 nhỏ hơn một chút vì mẫu đầu hơi cao so với mức cần thiết.

IN ẤN:

• Đặt hướng trên bàn in như mô tả ở trên.
• Chất liệu PETG, đầu phun 0.6mm, chiều cao lớp 0.4mm, 3 đường tường (perimeters), 2 lớp trên/dưới, 15% infill dạng adaptive cubic, không cần support trừ khi khả năng bắc cầu (bridge) của máy bạn quá tệ (thông số này giúp sản phẩm có độ nặng vừa phải và đường in mượt mà).
• Tui in mất khoảng 4 tiếng với tốc độ volumetric flow 13.5mm3/s (đây là bài kiểm tra khá tốt cho hotend và máy đùn).

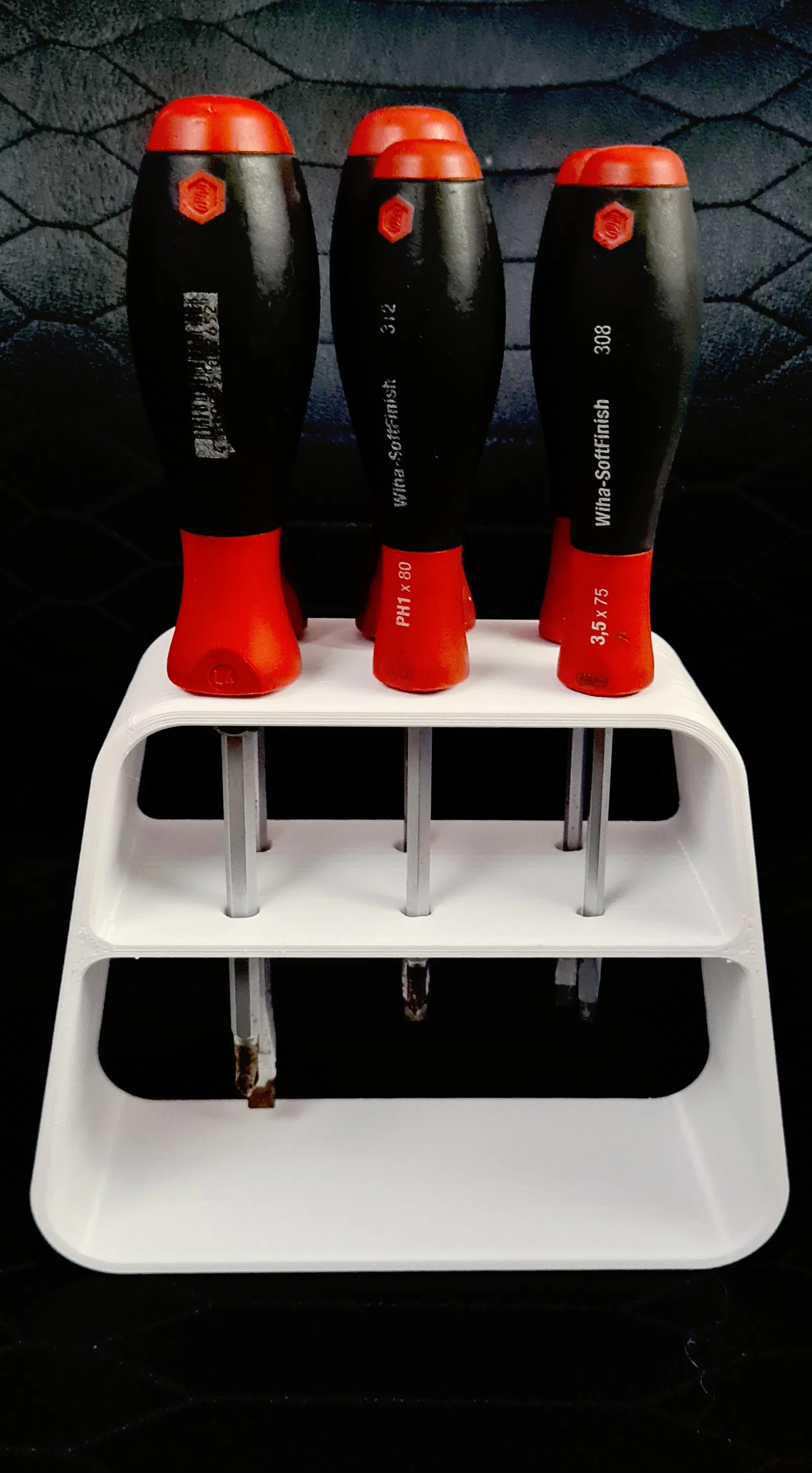

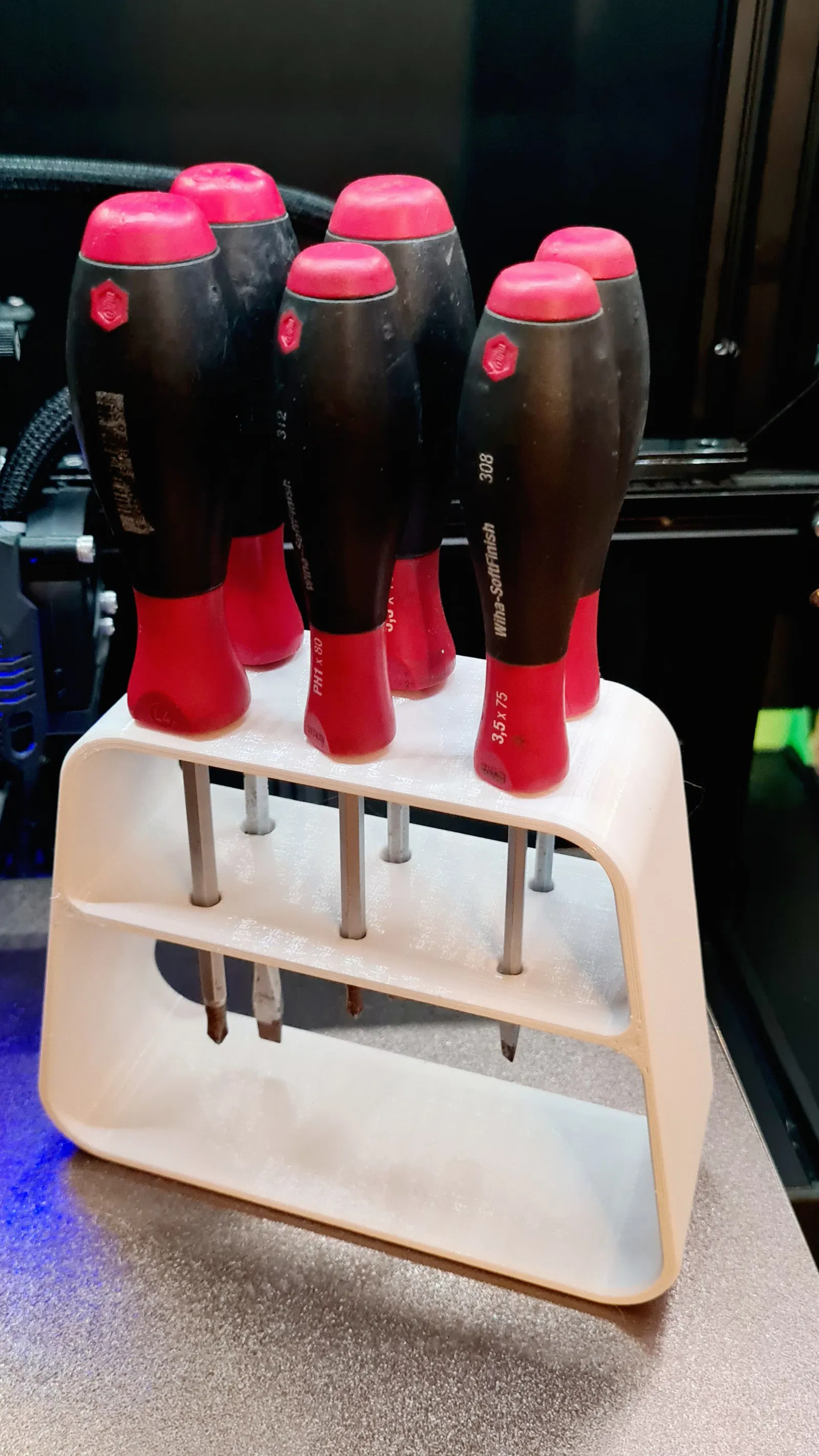

• Kết quả rất đẹp, gọn gàng và cảm giác rất chắc chắn, không bị rung lắc hay đổ ngã.
• Các tua vít cắm vào vừa khít. Nếu lỗ in ra bị méo hoặc xệ thì bạn cứ cẩn thận dùng dũa, giấy nhám hoặc mũi khoan để chỉnh lại nhé.

Rất mong được xem sản phẩm của các bạn và nếu có góp ý gì thì cứ cho tui biết nhé...
