Khối phân phối điện Wago 221-415

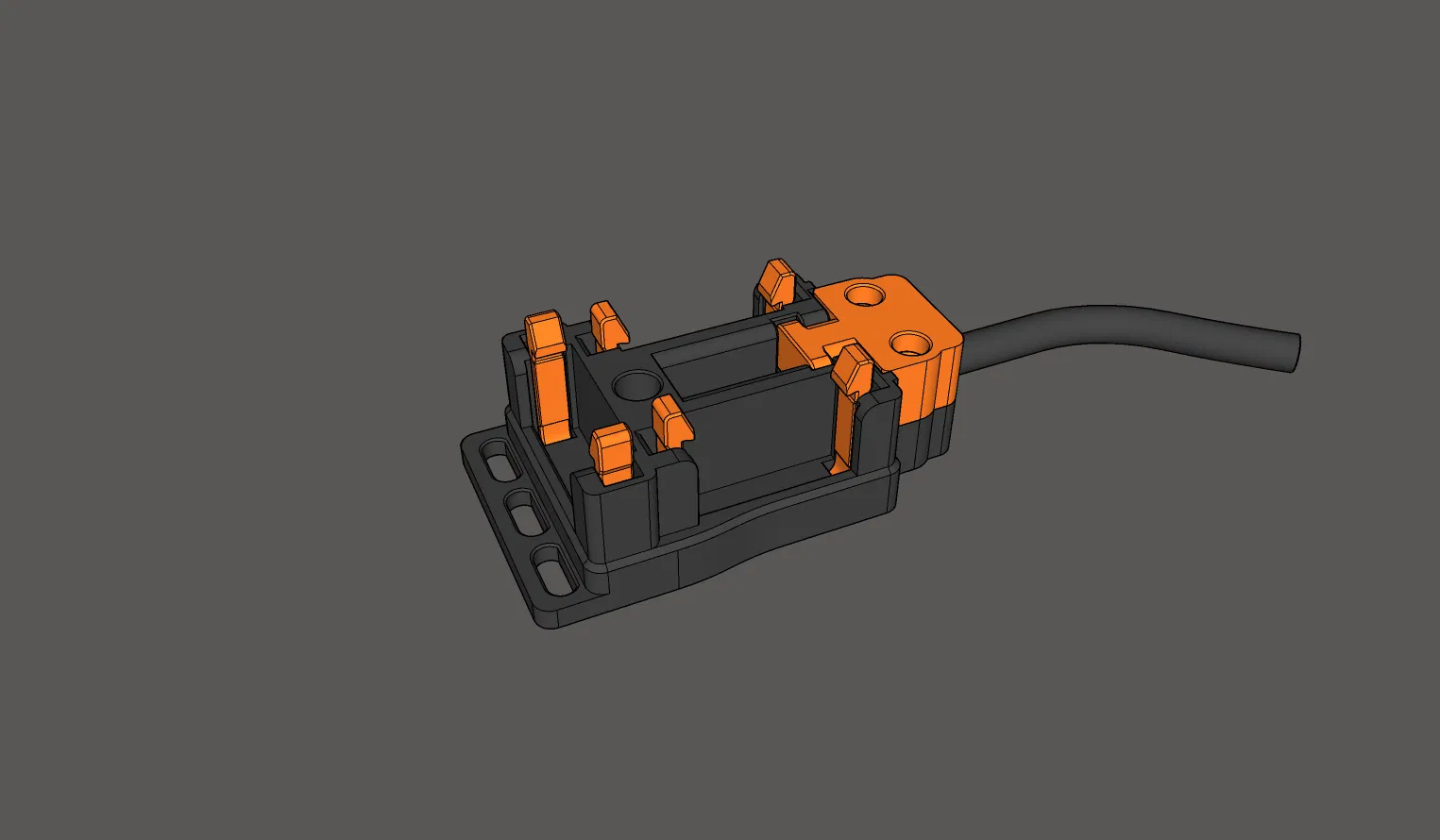

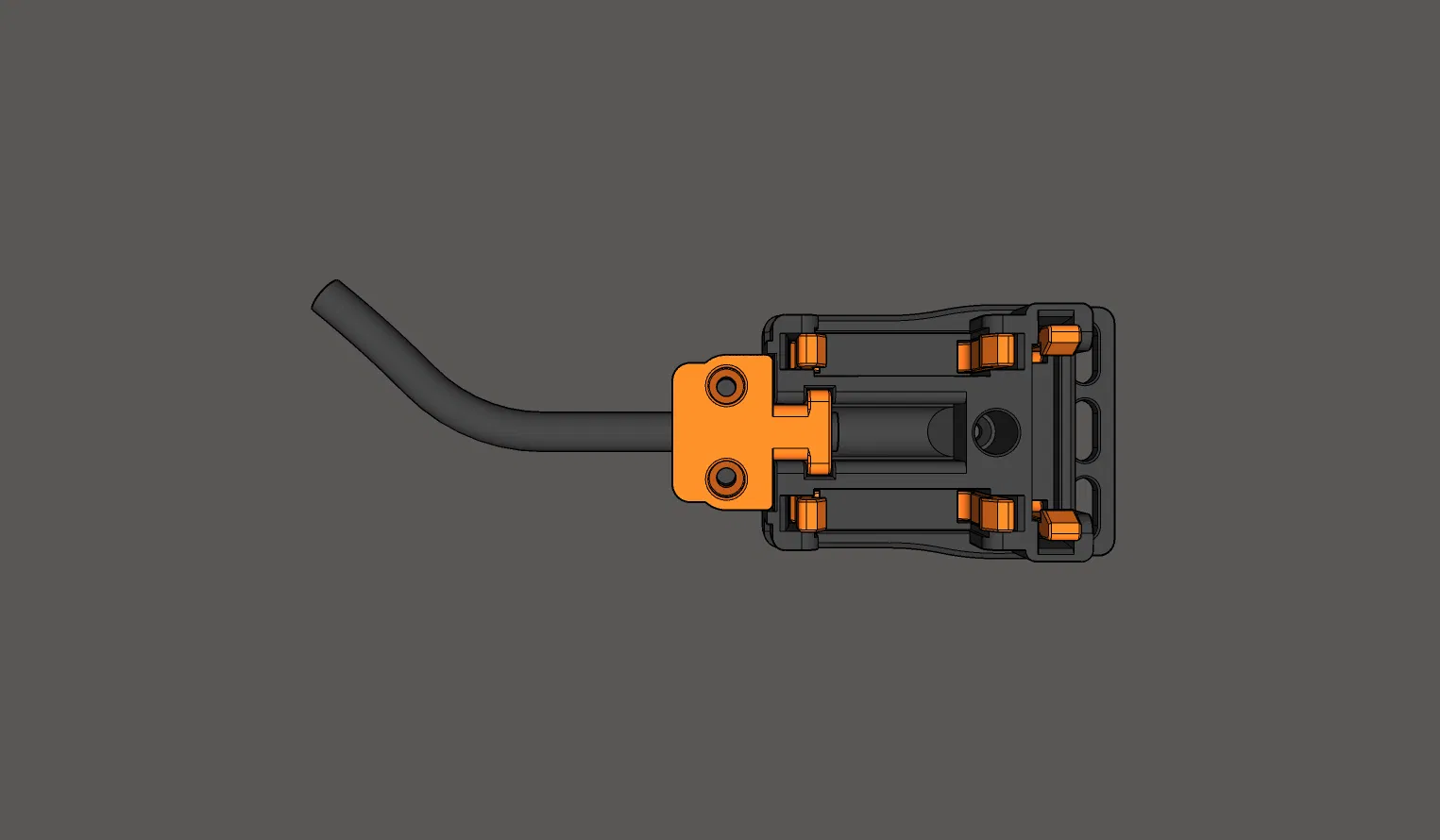

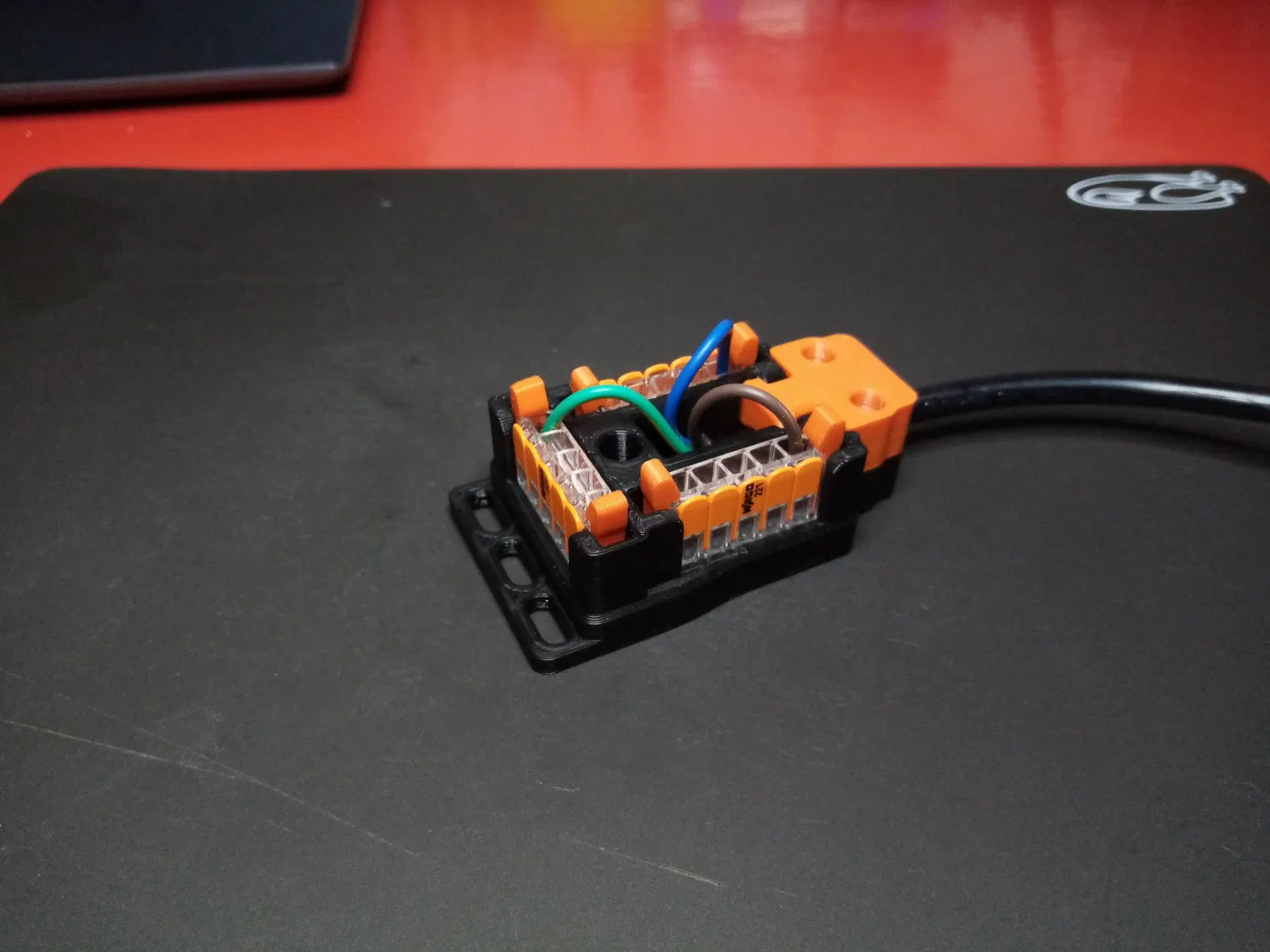

Khối phân phối điện cho ba đầu nối Wago 221-415 (loại 5 lỗ), kèm kẹp và giá đỡ thanh ray DIN.

Giới thiệu về mô hình:

• Có phiên bản dùng cho đai ốc M3 thông thường và phiên bản cho đai ốc nhiệt (heat-set).
• Có ba lỗ luồn dây rút ở phía trước để cố định dây cáp phụ.

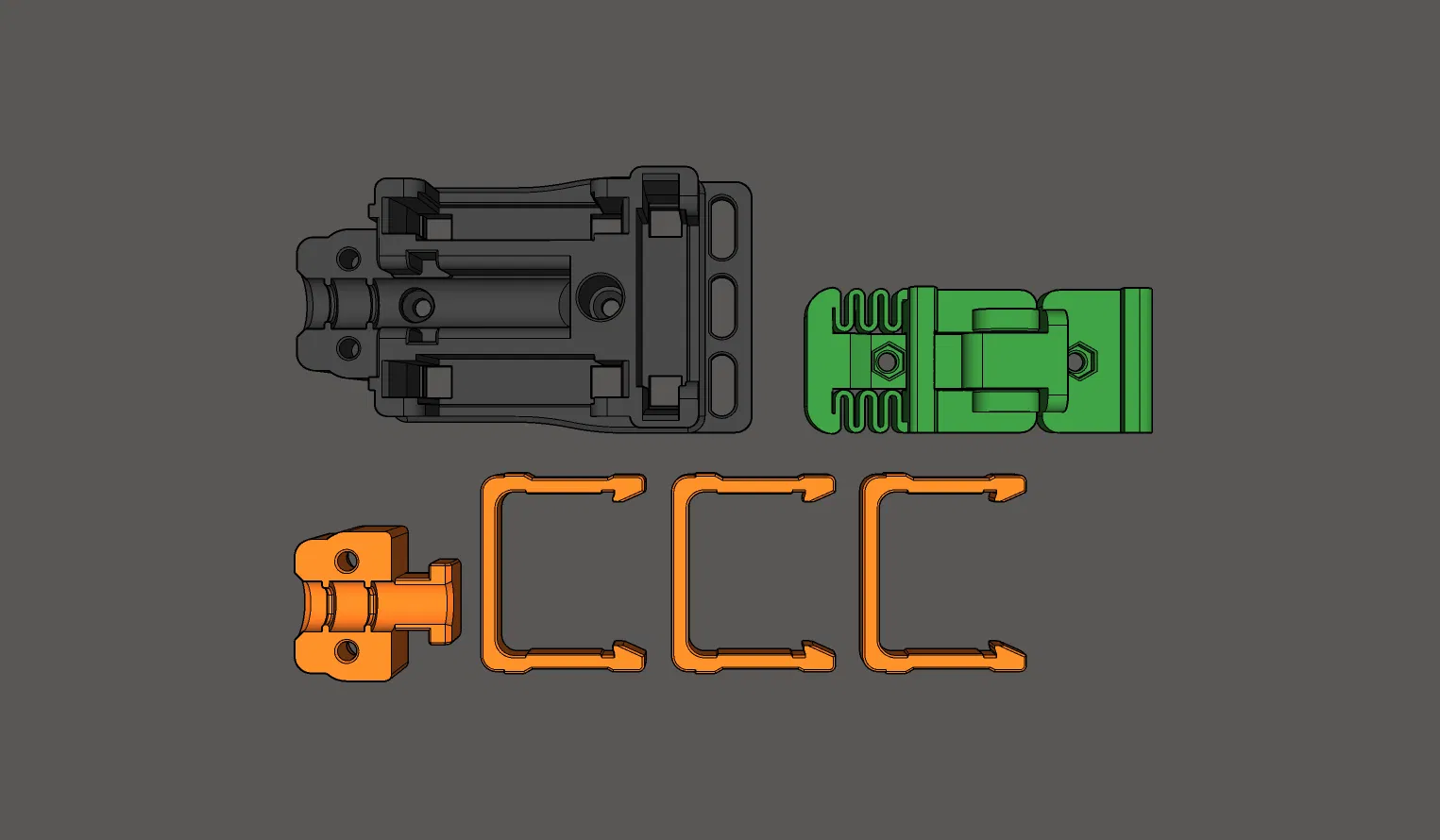

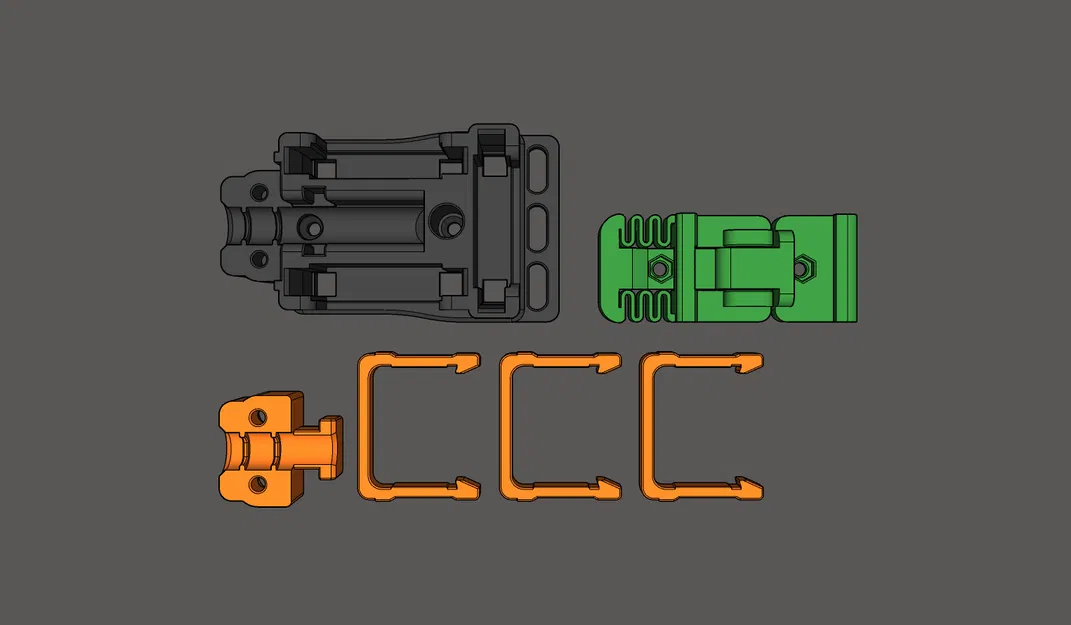

• Các kẹp trong khối phân phối được giữ cố định bằng rãnh để không bị rơi ra khi lắp ráp; sau khi gắn các đầu nối Wago vào, chúng sẽ được khóa chặt (đối với trường hợp không sử dụng giá đỡ Din_Lock).

Linh kiện cần thiết: ⚠

Đối với phần cố định dây (Cable Gland):

• 2x ốc M3 20mm (đầu âm/countersunk).
• 2x đai ốc M3 hoặc đai ốc nhiệt (tùy thuộc vào model Wago_Mount.stl).

Đối với phần đệm khóa DIN:

• 2x ốc M3 10mm (đầu âm/countersunk).
• 2x đai ốc M3 hoặc đai ốc nhiệt (tùy thuộc vào model Wago_DIN_Lock.stl).

Thiết lập in: 🖨⚙

• Chất liệu: PLA
• Chiều cao lớp in (Layer Height): 0.3 mm
• Độ đặc (Infill): 30%
• Hỗ trợ (Support): KHÔNG

ℹ - Lưu ý:

Đối với đai ốc M3 thông thường, bạn cần nhấn chúng vào mô hình đã in, có thể dùng kìm hoặc dùng ốc M3 dài hơn để đẩy vào. Các lỗ được thiết kế có dung sai chặt để đai ốc không bị rơi ra khi vặn ốc.

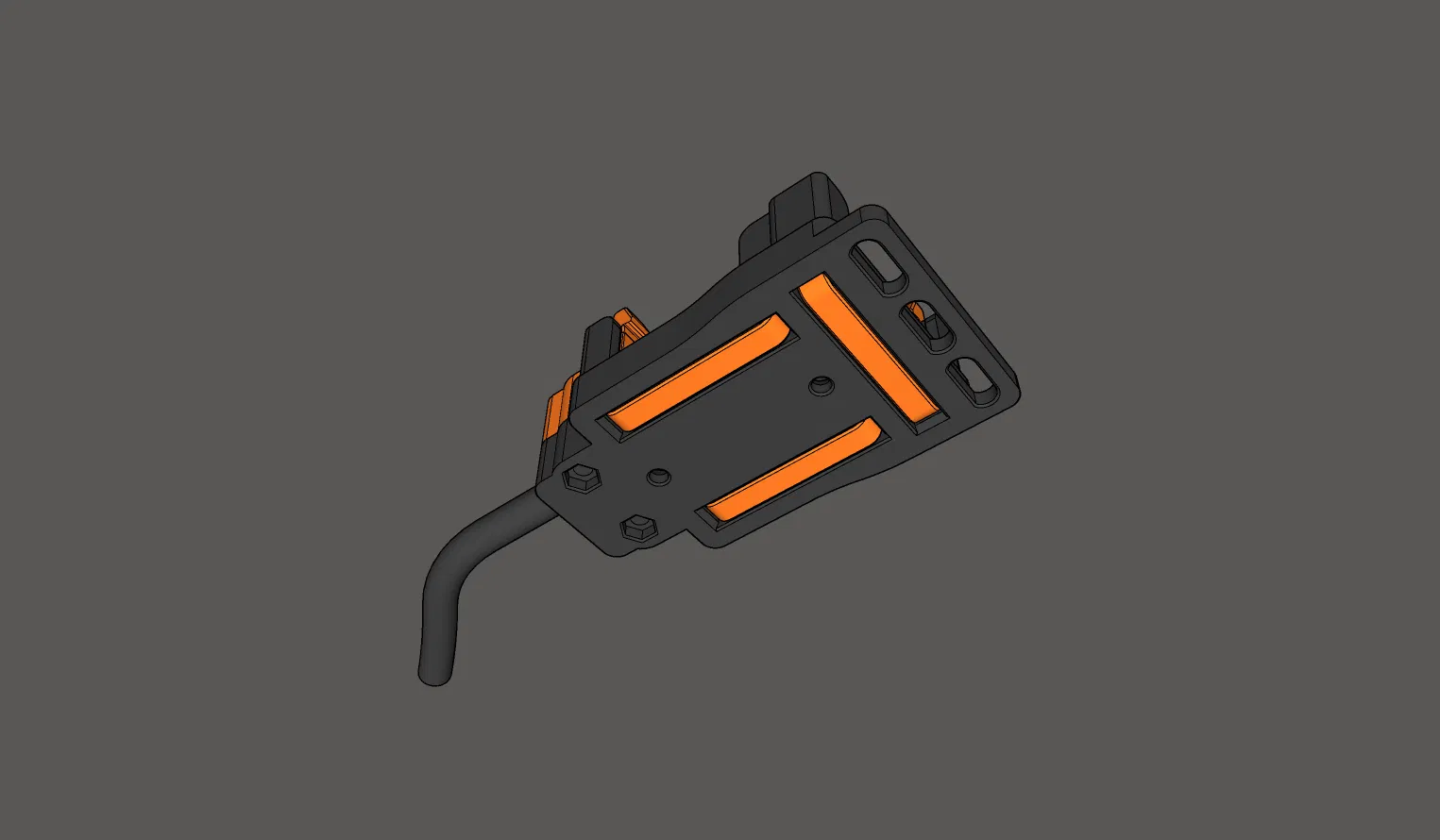

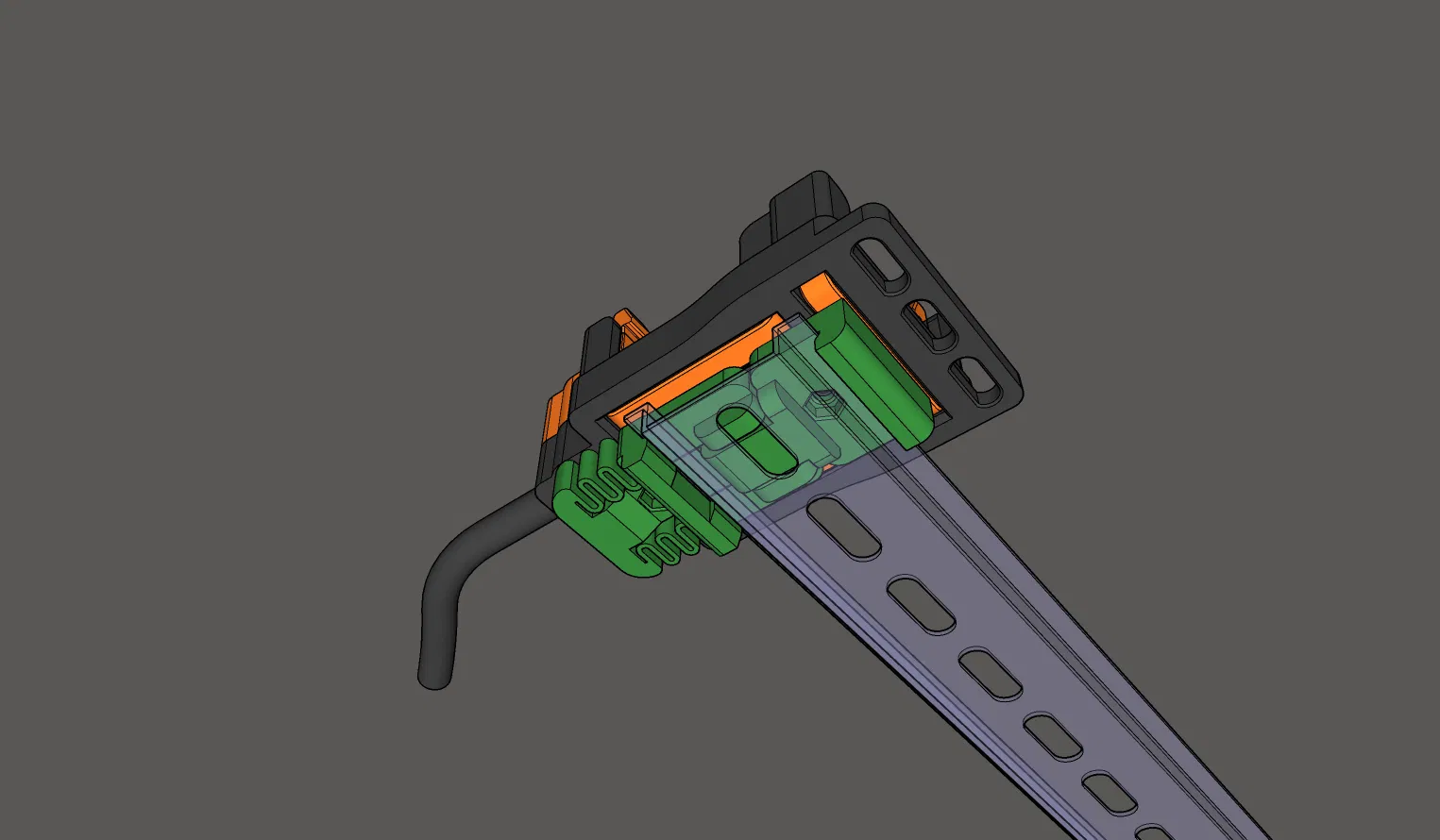

Gắn lên thanh ray DIN: Trước tiên, đặt móc dưới có lò xo vào thanh ray DIN, nhấn móc dưới về phía ray và sập móc trên vào. Cách khác là gắn móc trên trước rồi nhấn móc dưới vào, vì nó có vát cạnh.

Tháo khỏi thanh ray DIN: Nhấn móc dưới có lò xo về phía thanh DIN, đồng thời đẩy móc trên ra ngoài.

Đối với Wago_DIN_Lock.stl dùng cho mục đích khác: Cần đảm bảo bề mặt tiếp xúc sát với mô hình khác sau khi bắt vít, đây là điều kiện để khóa hoạt động đúng (khoảng cách giữa các lỗ là 35mm).
