Khối phân phối điện Wago 221

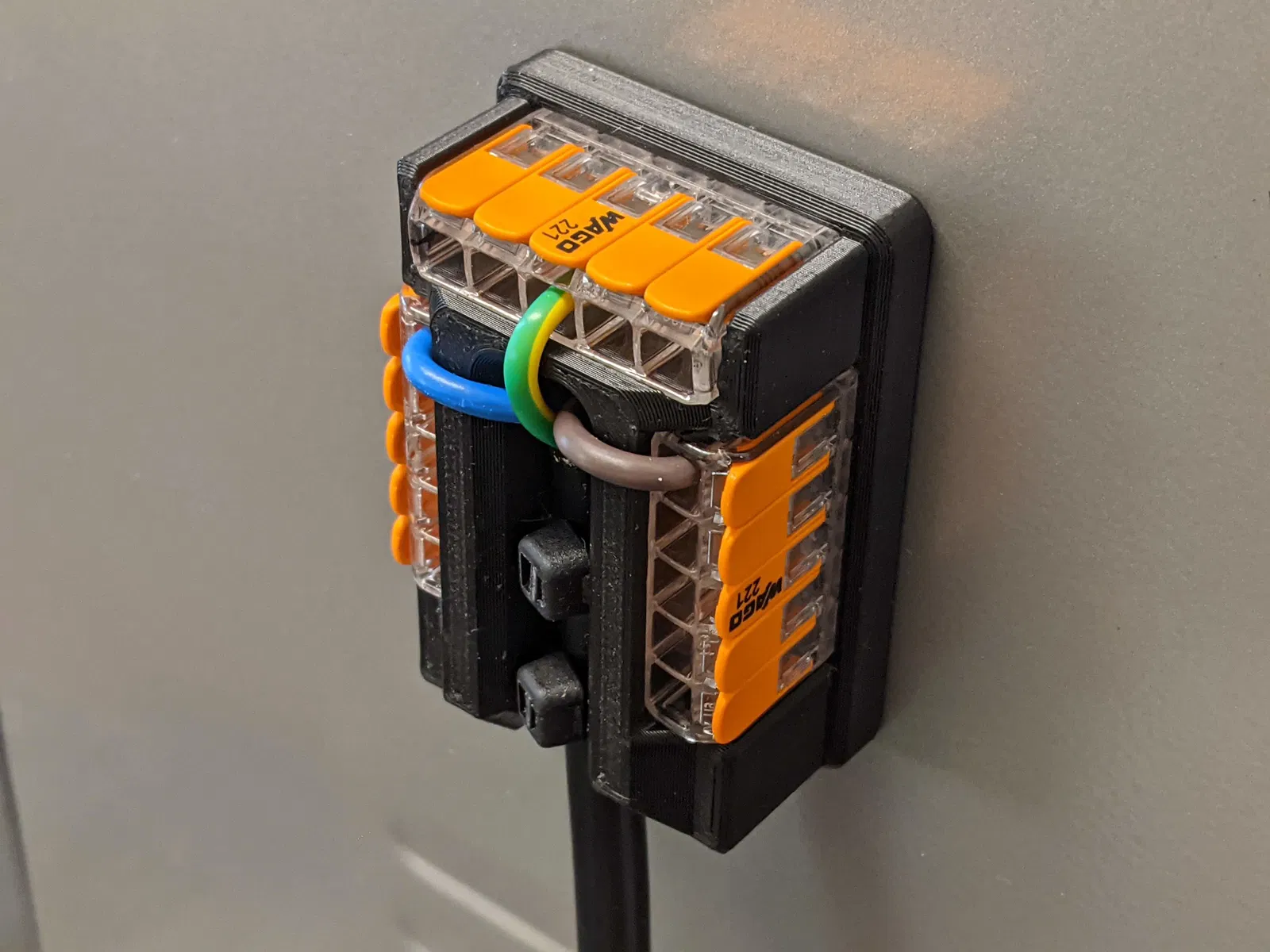

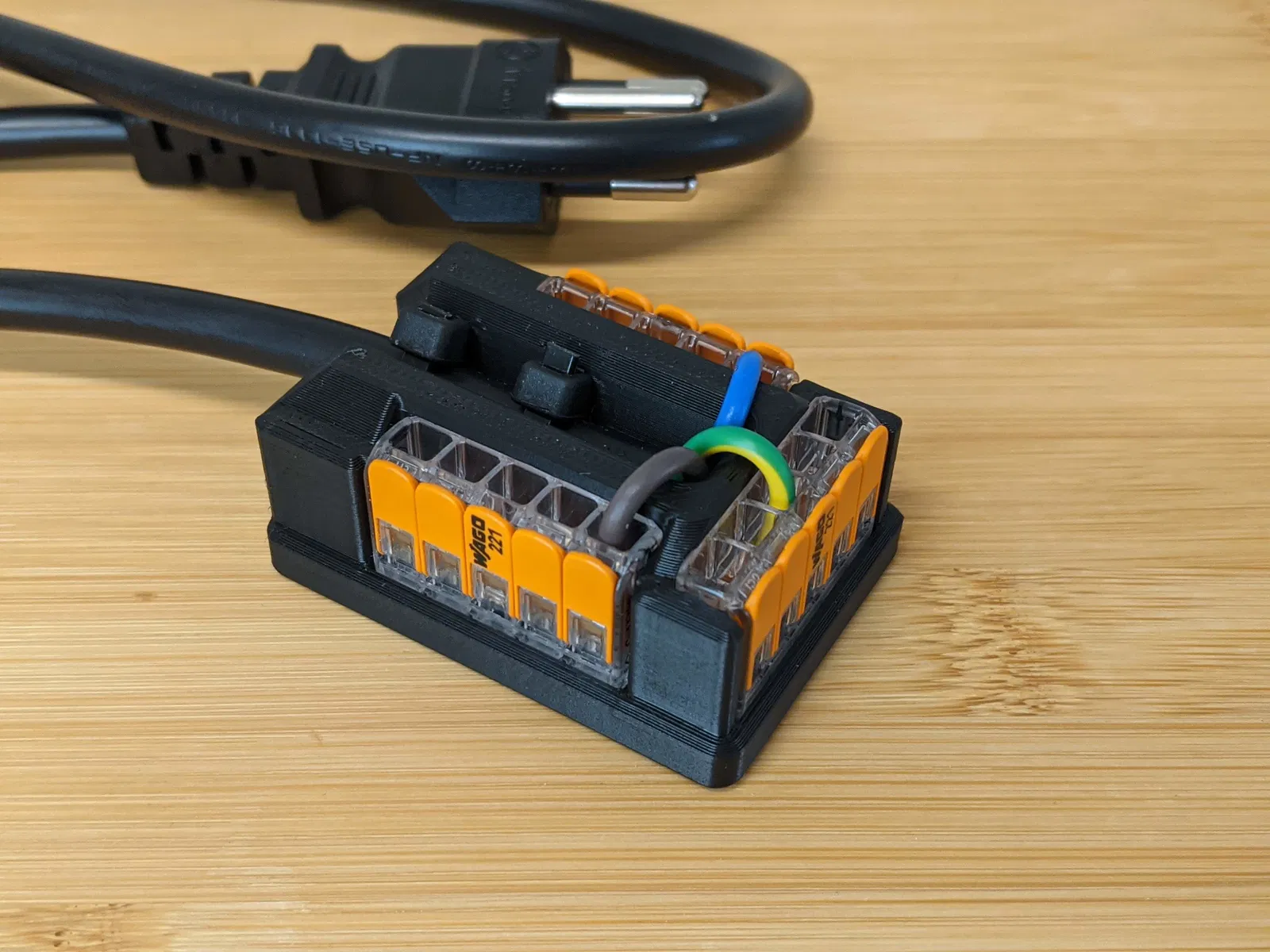

Đây là khối phân phối điện sử dụng các đầu nối Wago 221. Sản phẩm đi kèm với nhiều tùy chọn lắp đặt khác nhau, và mẫu cơ bản có sẵn định dạng STEP và STL để mọi người dễ dàng tùy biến hoặc tự làm giá đỡ riêng.

Bạn có thể dùng nó bất cứ khi nào cần cấp nguồn điện cho các dự án như làm mẫu thử, kiểm tra thiết bị, hay cấp nguồn cho máy in 3D, v.v.

LƯU Ý: Điện lưới rất nguy hiểm. Sử dụng không đúng cách có thể dẫn đến thương tích nghiêm trọng hoặc tử vong. Vui lòng tham khảo tài liệu chính thức của các đầu nối và tuân thủ các quy tắc an toàn điện tại khu vực của bạn. Dây điện trong các hình minh họa dưới đây chỉ mang tính chất minh họa.

Các đầu nối tương thích

Sản phẩm hỗ trợ dòng đầu nối Wago 221 cho dây dẫn từ 0.14mm² đến 4mm² (221-4xx). Các đầu nối 6mm² (221-6xx) sẽ không tương thích.

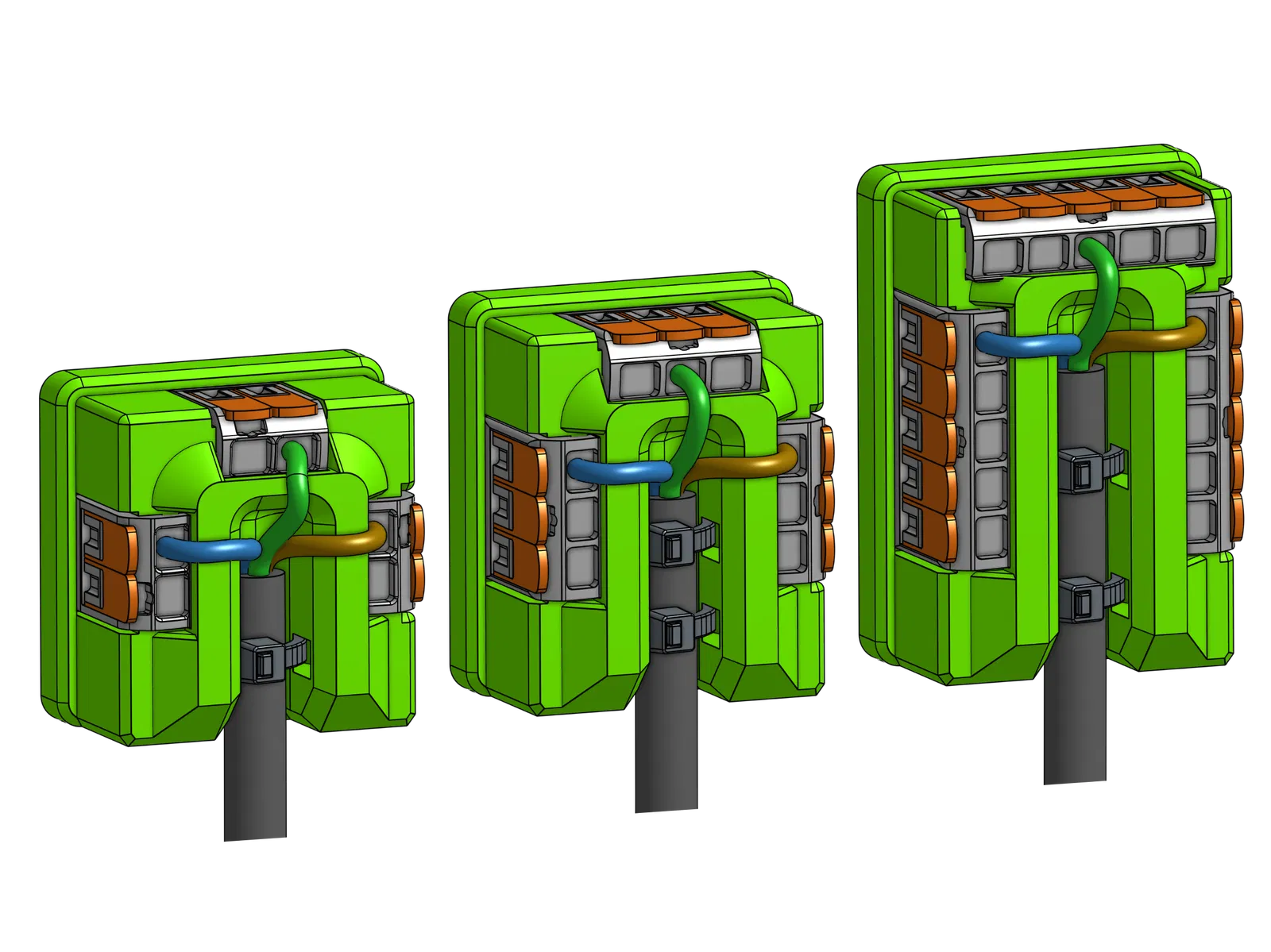

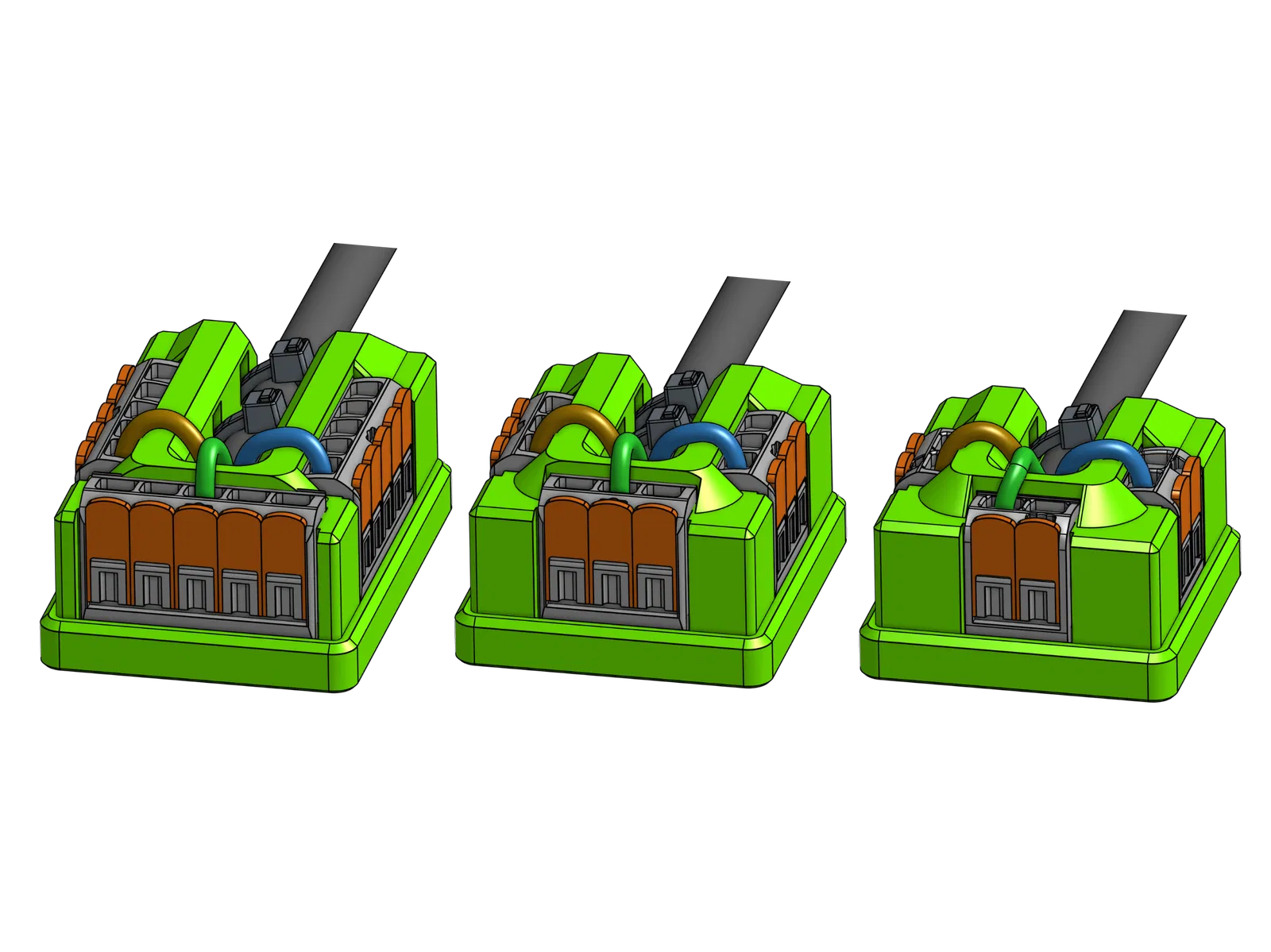

Tên file STL bao gồm 3 chữ số cuối của mã đầu nối.

Phần cứng cần thiết

Phần cứng bổ sung có thể cần thiết tùy thuộc vào tùy chọn lắp đặt bạn chọn.

In ấn

In tất cả các chi tiết theo hướng gốc. Tất cả các file STL đã được xoay sẵn để in.

• Chất liệu: PLA, PETG, ASA, ABS, v.v. Cân nhắc sử dụng vật liệu tự tắt như Prusament PETG V0 nếu ứng dụng của bạn yêu cầu.
• Độ dày đường in (Extrusion width): 0.45mm
• Chiều cao lớp in (Layer height): 0.2mm
• Số lớp bao quanh (Perimeters): 3
• Độ lấp đầy (Infill): 15%
• Lớp bề mặt trên và dưới: 4-5
• Hỗ trợ (Supports): Không

Lắp ráp

Lắp các đầu nối bằng cách đẩy từ trên xuống cho đến khi nghe tiếng tách. Độ khít được thiết kế chặt để đầu nối không bị lỏng. Bạn có thể cần dùng lực một chút. Nếu không thể lắp vào, có thể máy in của bạn đang bị đùn nhựa quá mức, hãy kiểm tra lại e-steps hoặc hệ số đùn.

Mặc dù có thể tháo đầu nối ra, nhưng thiết kế này không dành cho việc tháo lắp thường xuyên. Xem hướng dẫn tháo bên dưới.

Lắp dây cáp và chèn dây dẫn vào đầu nối. Hãy tham khảo tài liệu chính thức từ Wago về cách lắp dây và độ dài phần lõi đồng cần tuốt, đồng thời tuân thủ các quy định an toàn tại địa phương.

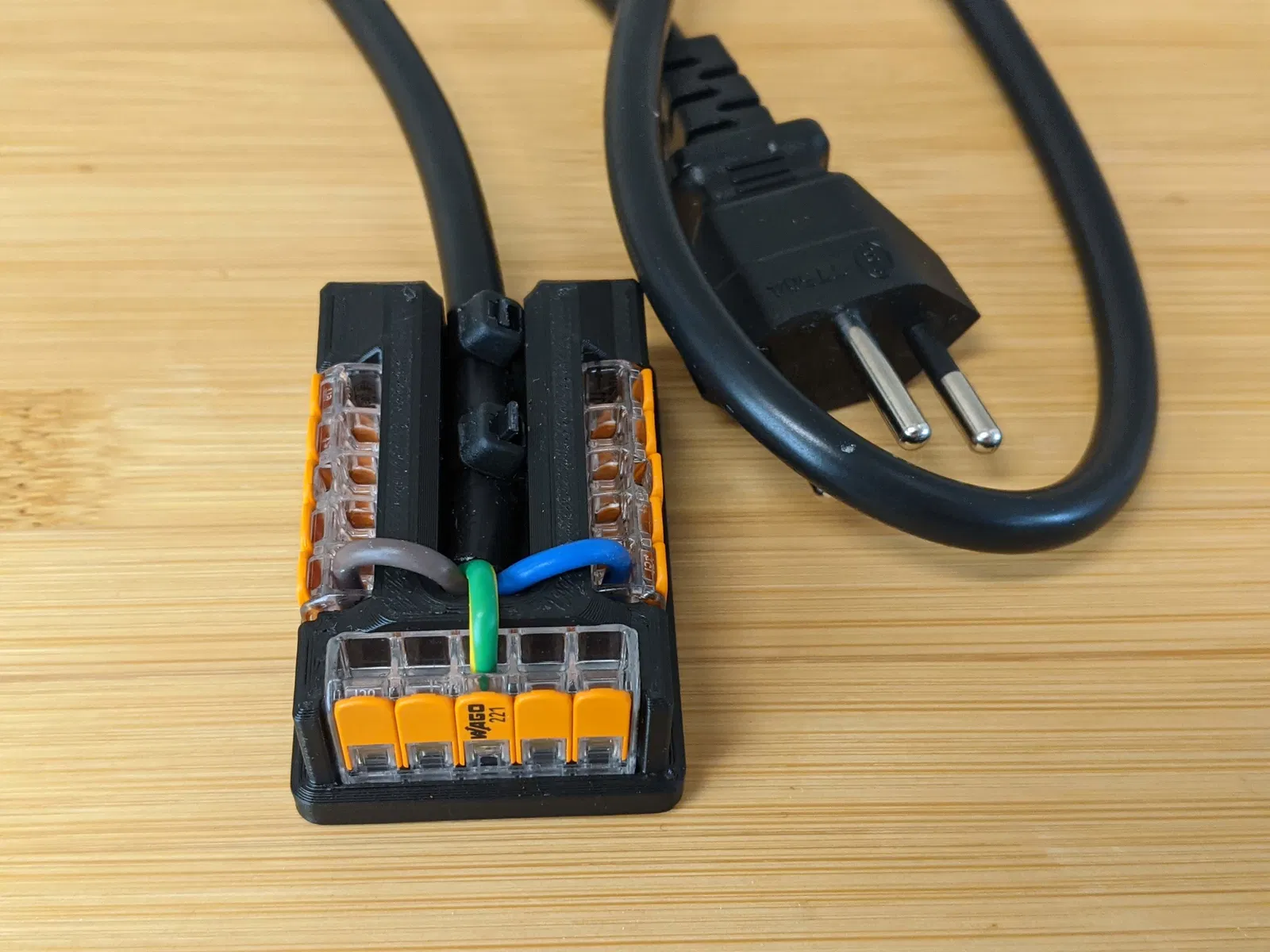

Cố định cáp bằng dây rút nhựa thông qua các rãnh đi dây tích hợp. Model 412 dùng một dây rút, các model khác dùng hai dây.

Tháo đầu nối

Model này được thiết kế để lắp cố định. Tuy nhiên, bạn vẫn có thể tháo bằng lực nếu cần. Hãy dùng một chiếc tua vít dẹt nhỏ để cạy. Đầu tiên, đẩy đầu nối hướng ra ngoài từ phía trên, sau đó đẩy ngược lên từ phía dưới.

Trong hình dưới, mũi tên đỏ chỉ vị trí cạy và mũi tên xanh chỉ hướng đẩy.

Các tùy chọn lắp đặt

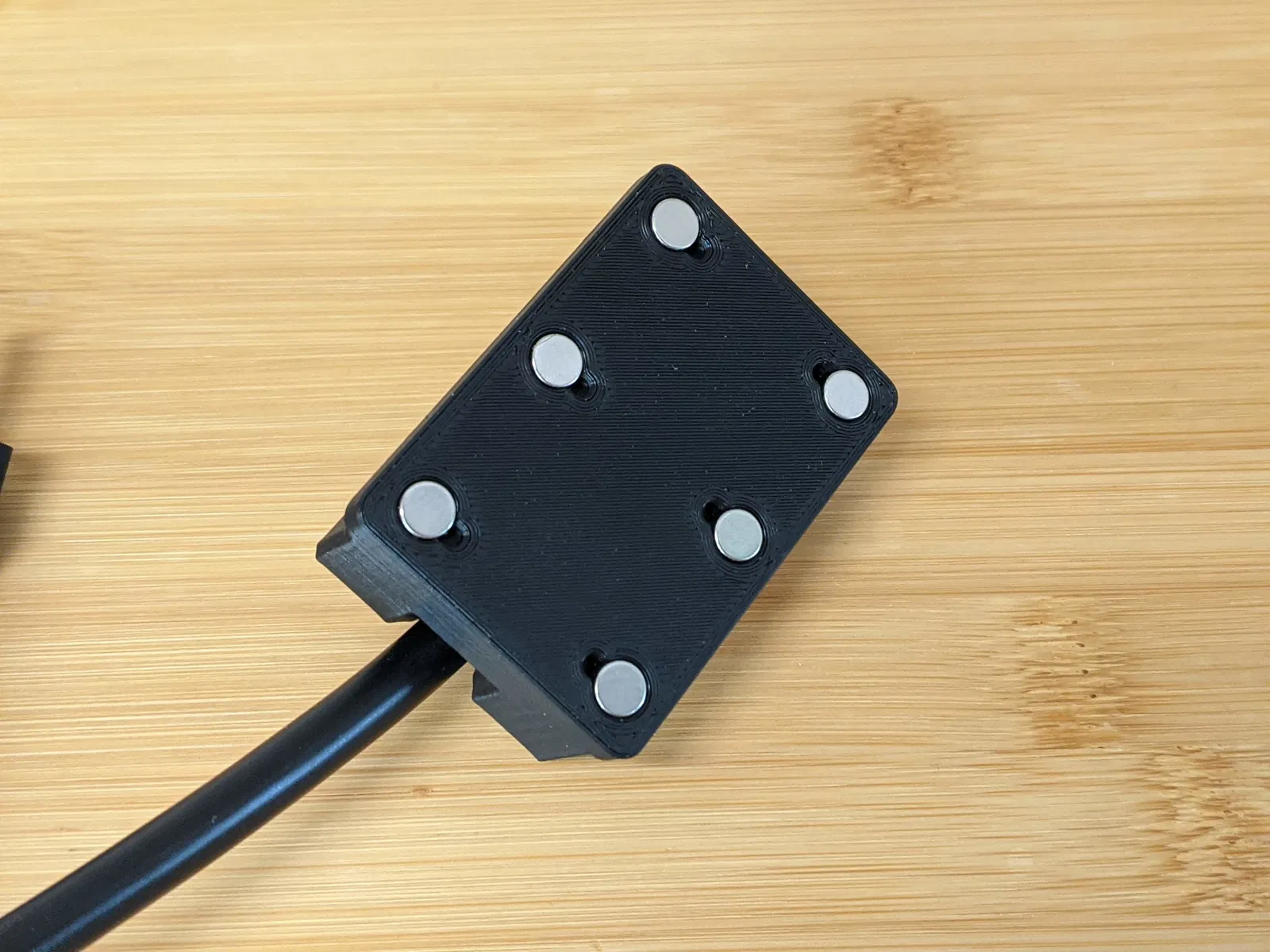

Lắp bằng nam châm

Sử dụng nam châm đĩa 6x3mm. Phiên bản 415 dùng 6 viên, bản 412 và 413 dùng 4 viên. Độ khít được thiết kế rất chặt (hở 0.15mm). Nếu cần, hãy dùng kẹp ê-tô để ép nam châm vào cho đến khi phẳng với bề mặt. Bạn có thể thêm một chút keo dán sắt nếu muốn.

Phần cứng cần thiết

Lắp bắt vít đầu tròn (Pan Head)

Dùng cho ốc vít đầu tròn 3mm - 3.5mm. Khoảng cách lỗ là 50mm.

Phần cứng cần thiết

Lắp bắt vít âm đầu (Countersunk)

Dùng cho ốc vít âm đầu 3mm - 3.5mm. Khoảng cách lỗ là 50mm.

Phần cứng cần thiết

Lắp bắt vít M5

Dùng cho ốc máy M5. Khoảng cách lỗ là 50mm.

Phần cứng cần thiết

Lắp bắt vít M6

Dùng cho ốc máy M6. Khoảng cách lỗ là 55mm.

Phần cứng cần thiết

Móc treo lỗ Euro (Euro Hole)

Móc treo hình Delta

Móc treo chữ J

Không giá đỡ

Phiên bản này không có giá đỡ cụ thể, có thể dán bằng băng dính hai mặt, Velcro, v.v.

Lắp bảng Ikea Skadis

Giá đỡ dành cho bảng đục lỗ Ikea SKÅDIS có trang dự án riêng.

>> Truy cập trang IKEA SKÅDIS Wago Power Distribution Block

Tự làm giá đỡ của riêng bạn

Tải về "Base Model" để tự làm giá đỡ. Có sẵn định dạng STEP và STL. Model này chỉ có độ dày tối thiểu và không bo cạnh phía dưới, giúp bạn dễ dàng tăng độ dày và tùy chỉnh giá đỡ theo ý thích.

Nguồn tham khảo bổ sung

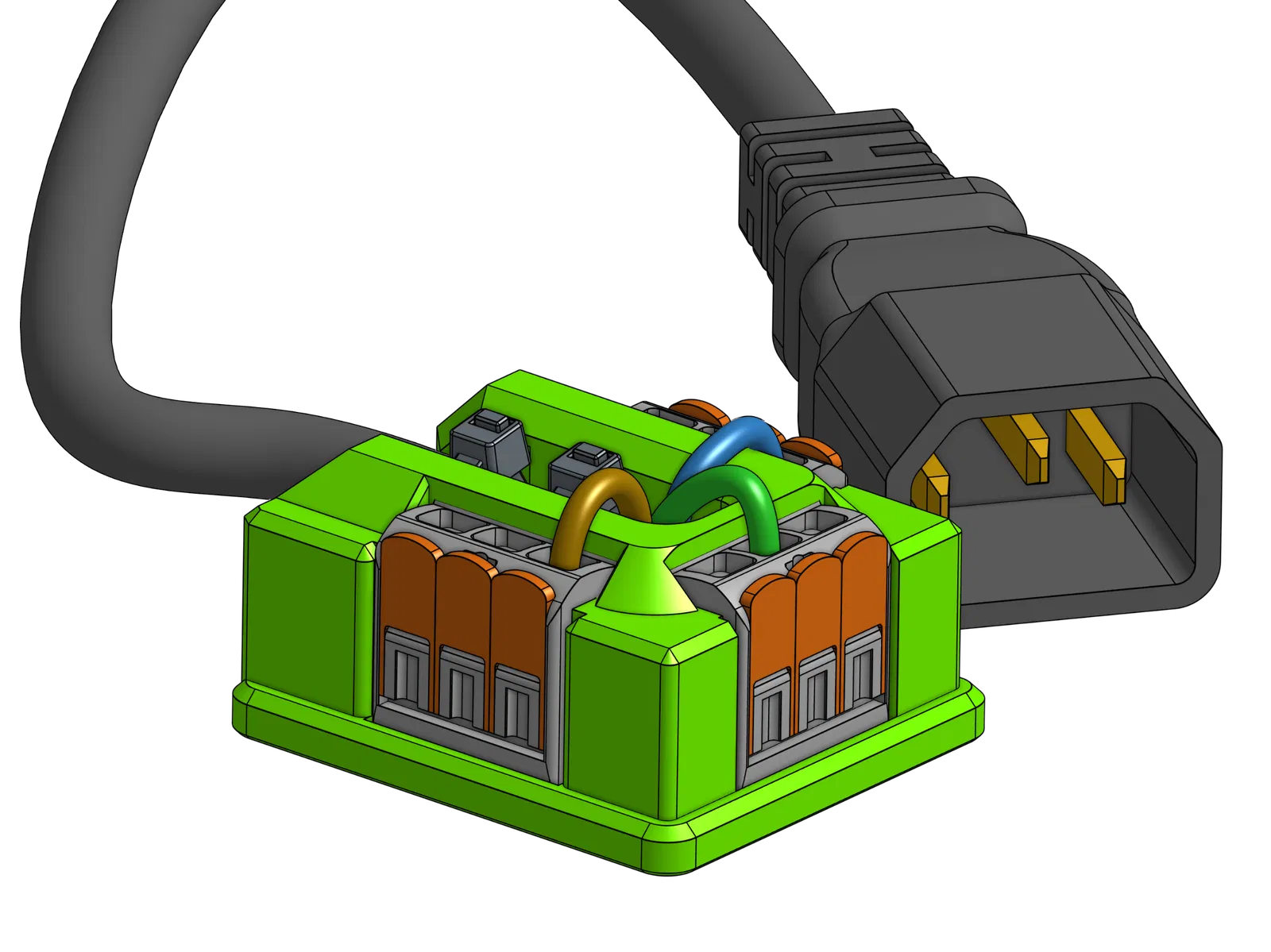

• Đầu nối IEC C14 trong hình minh họa bởi Rafi Ramlee trên GrabCAD.
• Đầu nối Wago 221 trong hình minh họa bởi Wago Part Community.
• Chú chó trong hình minh họa là Josef Prusa's pug Buddy của Prusa Research.
