Bạn có thể tìm thấy mã nguồn đầy đủ và tài liệu hướng dẫn trong kho lưu trữ GitHub.

Tôi có thực hiện một video hướng dẫn về cách lập trình, lắp ráp và sử dụng cơ bản trên kênh YouTube của mình; nếu bạn muốn hiểu rõ hơn về lý do tại sao các tính năng lại được thiết kế như vậy, tôi khuyên bạn nên xem qua toàn bộ danh sách phát về dự án này.

PHẦN CỨNG VÀ VẬT TƯ

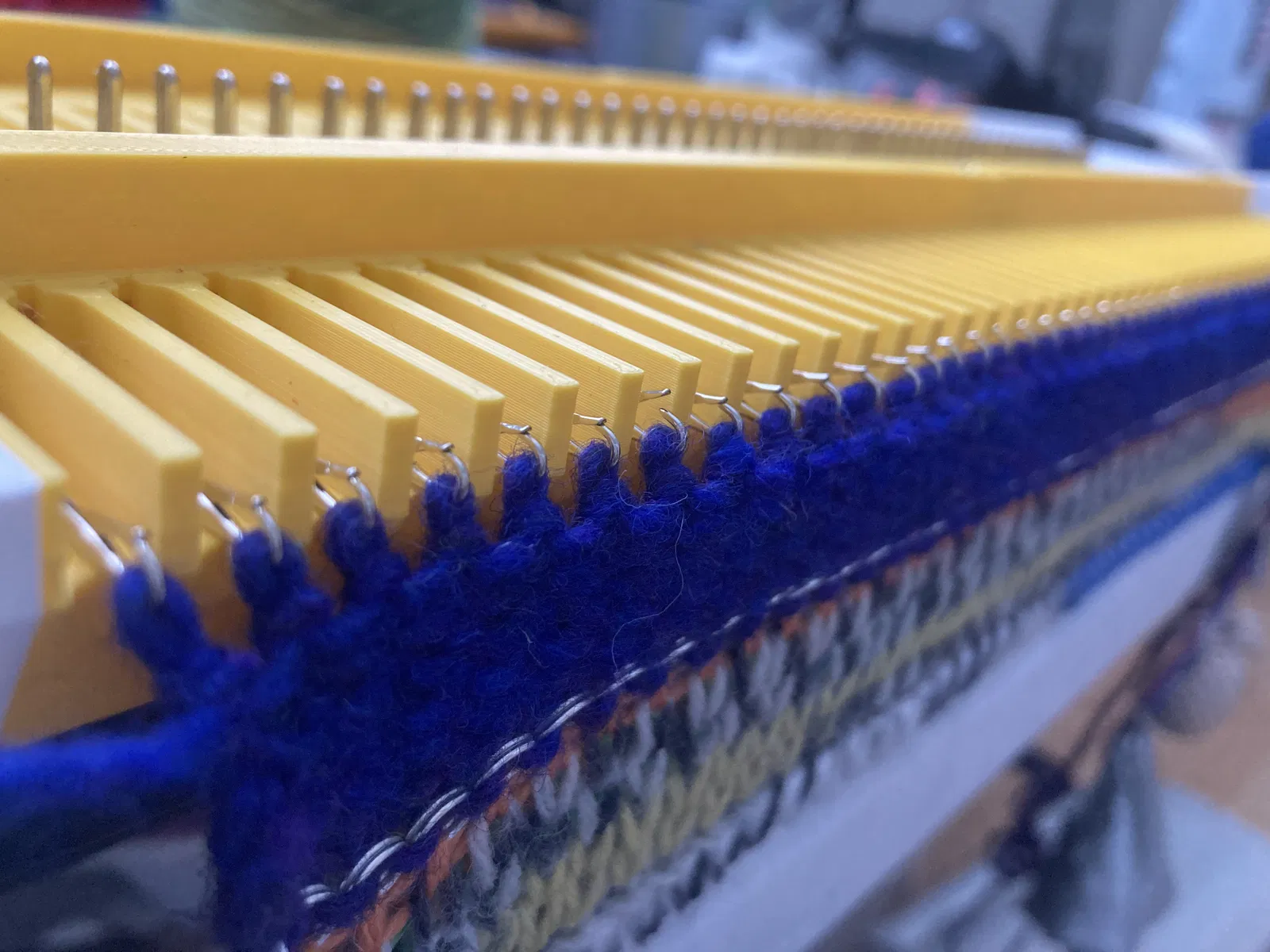

Đối với bàn kim (needlebed):

• Kim đan loại latch-hook (KR830 / KR838 / KR850), mỗi khe cần một cây kim (LƯU Ý: LOẠI KIM NÀY KHÔNG THỂ THAY THẾ BẰNG LOẠI KHÁC)
• Dải xốp dán cách nhiệt (hoặc loại tương tự để làm thanh ép kim - sponge bar), rộng khoảng 1/4" - 3/8", đủ dài để bao phủ tất cả các bàn kim được kết nối cộng thêm một chút dư để cắt tỉa
• Ốc vít đầu chảo (pan-head machine screws):

  • 4-40 x 1/2", 4 cái cho mỗi bàn kim (cho nắp lưng)

  • 4-40 x 3/4", 2 cái cho mỗi bàn kim (cho thanh ép kim)

  • 6-32 x 1/2", 8 cái (cho giá đỡ/kẹp bàn đan)

• Tua vít
• Kéo hoặc dao rọc giấy (để cắt xốp)
• Bulong và đai ốc cho kẹp: Tôi dùng loại bulong vòng (eyebolt) kim loại 5/16" x 3.5", nhưng nếu muốn bạn có thể tự in 3D đai ốc và bulong bằng cách sử dụng các thư viện phổ biến như Nut Job

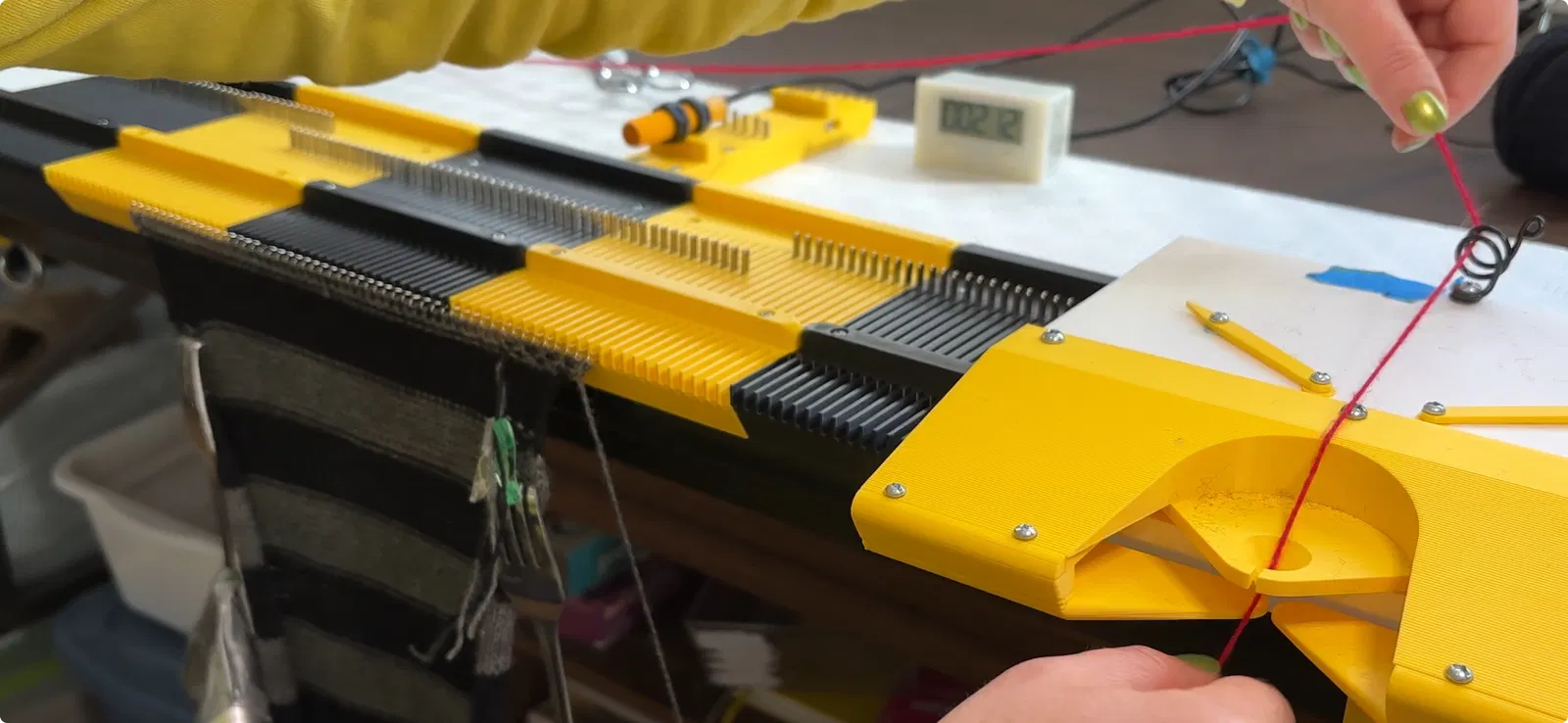

Đối với bộ phận di chuyển (carriage):

• Ốc vít đầu chảo:
  • 4 cái #6-32 x 1/2"
  • 6 cái #4-40 x 1/2"
  • 6 cái #4-40 x 1/4"
  • 2 đai ốc #4-40
  • 2 vòng đệm #4
• Dây kẽm dẻo làm đồ trang sức, khoảng 15-18cm
• Giấy nhám
• Tua vít
• Kìm
• Kìm cắt dây
• Kính bảo hộ (khi cắt dây)
• Keo dán sắt (super-glue)

IN ẤN

Bạn có thể tìm thấy bảng cài đặt gợi ý trong tài liệu của dự án.

Đã thử nghiệm trên máy Ender 3v2 với nhựa PLA và PLA Pro, đầu phun 0.4mm.

Việc căn chỉnh đường Z-seam rất quan trọng với hầu hết các bộ phận để tránh bị cộm trên các bề mặt trượt. Tôi cài đặt ở chế độ “sharpest corner” (góc nhọn nhất) để đưa đường seam ra khỏi vị trí của cam, đường ray và các mặt trượt khác.

Hầu hết các bộ phận lớn có thể in với mật độ infill 20% và độ cao lớp 0.2mm, tuy nhiên nếu có tùy chọn “adaptive layers” thì sẽ rất tốt cho những chi tiết bo tròn. Tôi khuyến nghị in 100% infill cho các bộ phận tCam, stripperPlate, cũng như cho bulong và đai ốc nếu bạn tự in.

Hầu hết các bộ phận nên đặt nằm phẳng và không cần hoặc cần rất ít support; tuy nhiên các bộ phận sau có phần nhô ra đáng kể nên cần có support:

• carriageRests
• yarnCarrierCover
• tCam (dưới trục xoay)
