NUT JOB | Nhà máy Đai ốc, Bu lông, Vòng đệm và Thanh ren

Tự tạo ốc, bu lông, vòng đệm và thanh ren của riêng bạn bằng cách nhập các thông số cần thiết vào OpenSCAD. Tuyệt vời để thay thế các bộ phận kim loại trong nhiều ứng dụng.

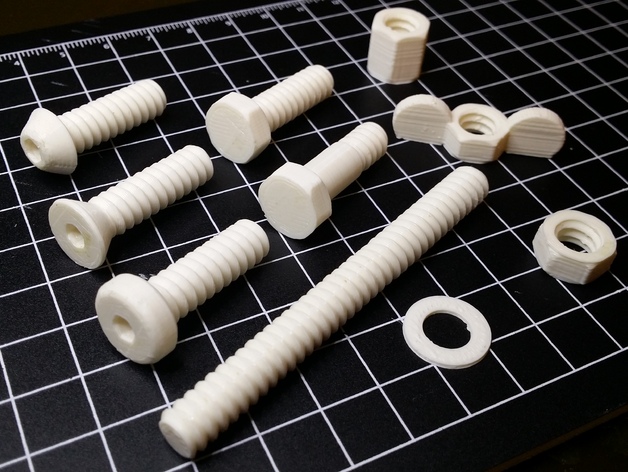

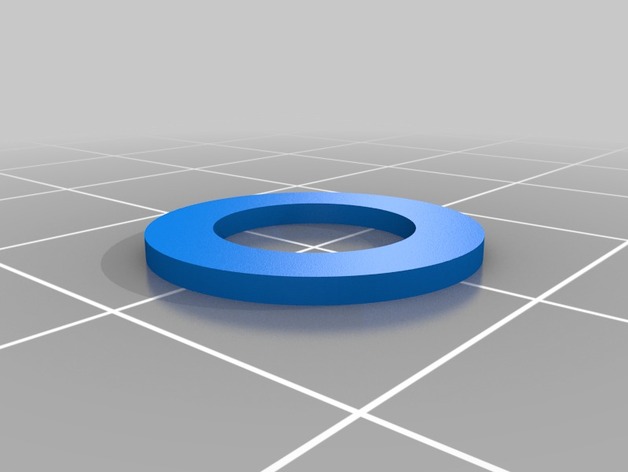

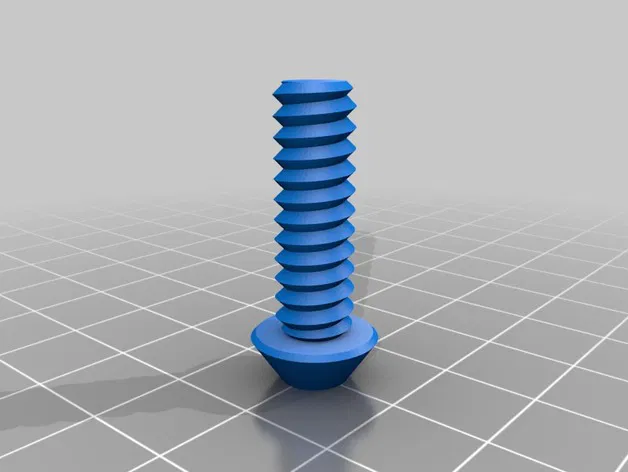

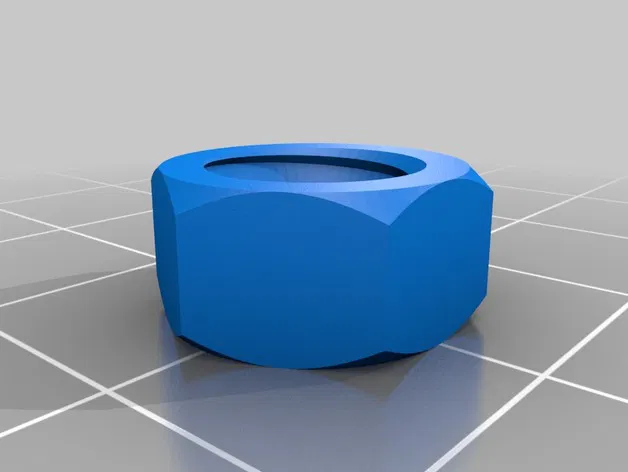

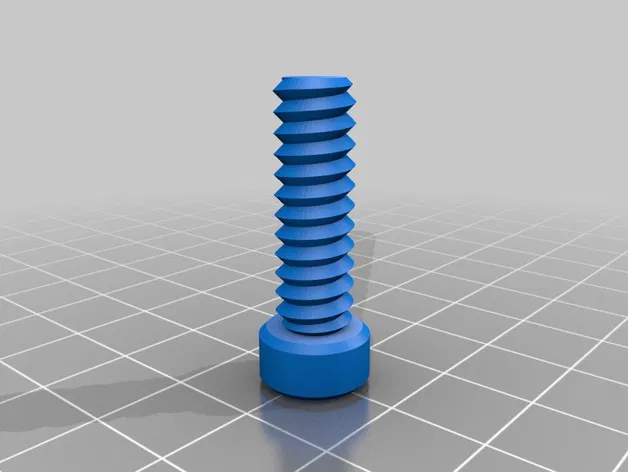

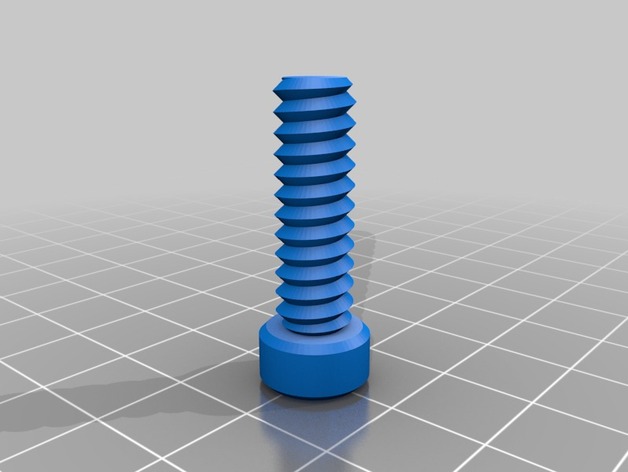

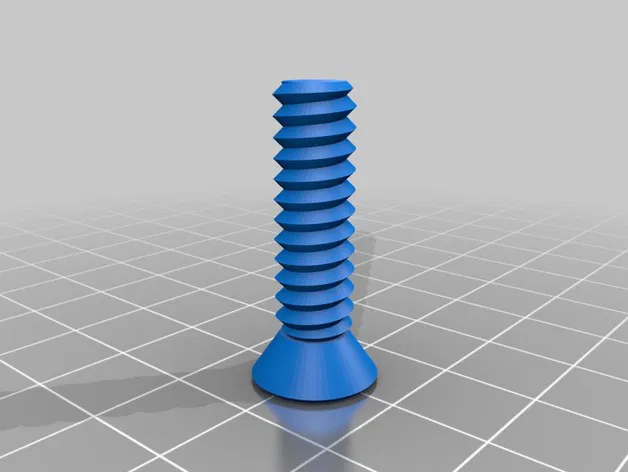

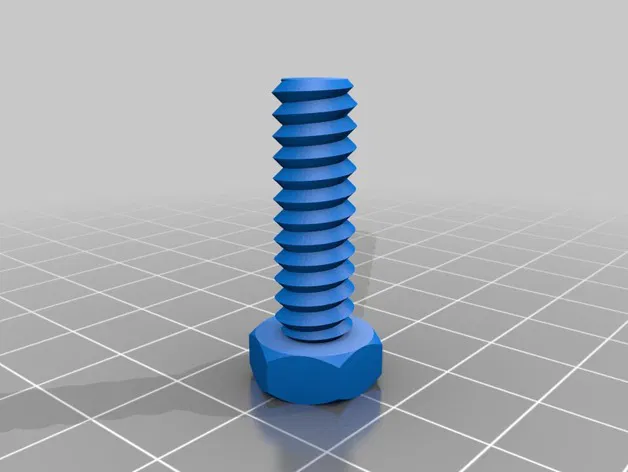

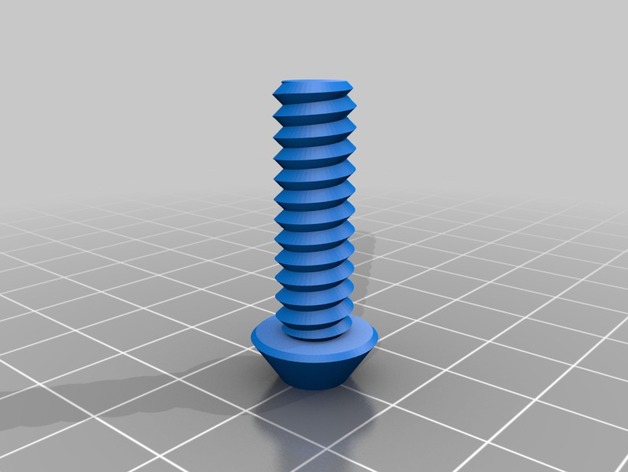

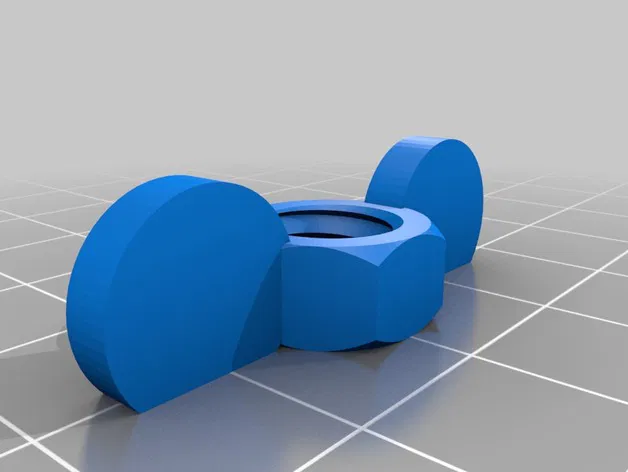

Bao gồm các tùy chọn để tạo đai ốc, bu lông, vòng đệm và đai ốc cánh (WingNuts) để dễ dàng siết chặt và tháo bằng tay. Bao gồm các loại đầu chìm, đầu tròn và đầu côn với hỗ trợ cho các loại vít lục giác, Phillips và dẹt. Bạn cũng có thể nối các thanh ren với nhau để tạo ra độ dài không giới hạn bằng cách tạo một đai ốc nối tùy chỉnh.

Go Nuts! :)

Cài đặt in đề xuất

Rafts: Không Supports: Không Perimeters: Tối thiểu 3 được đề xuất Infill: 100% được đề xuất để có độ bền cấu trúc cao nhất

Lưu ý:

Mặc định là cho bu lông, thanh ren có đường kính 8mm, đai ốc và đai ốc cánh tương ứng hoạt động tốt với nhau (ít nhất là với cài đặt máy in của tôi) mà không cần chỉnh sửa hoặc làm sạch. Vui lòng kiên nhẫn khi render và biên dịch các bộ phận dài hơn vì quá trình render rất tốn tài nguyên tính toán.

Một số thông số mặc định như đường kính ngoài của đai ốc được cố tình làm lớn hơn một chút so với đường kính bu lông để tạo ra độ khít vừa vặn mà vẫn có thể siết chặt bằng tay. Một số người đã đề xuất sự khác biệt 0.8mm hoạt động tốt. Điều này có thể cần được điều chỉnh tùy thuộc vào sự khác biệt của từng máy in, công cụ lát cắt, sợi nhựa, v.v. Một số công việc làm sạch cũng có thể cần thiết xung quanh các lỗ vít tùy thuộc vào sở thích in lớp đầu tiên.

Tôi đề xuất in một con bu lông và đai ốc tương ứng và điều chỉnh khi cần thiết. Lưu ý: tốc độ in chậm và điền đầy đủ được khuyến nghị để có kết quả tốt nhất. In nhiều cái cùng một lúc để cải thiện khả năng làm mát lớp cũng hoạt động tốt.

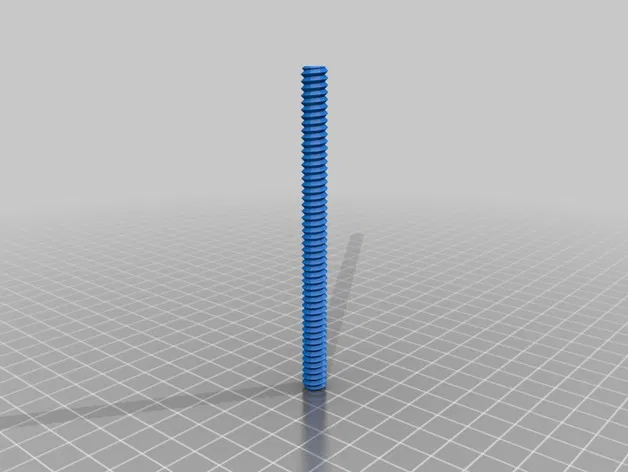

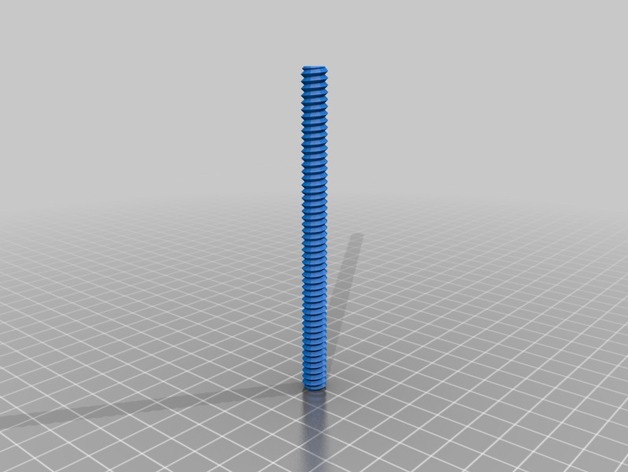

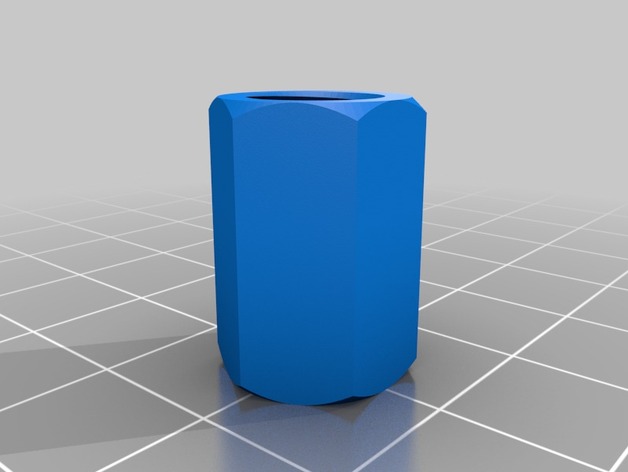

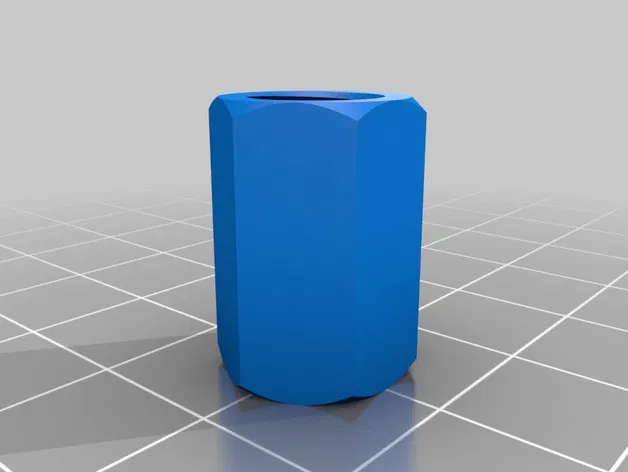

Sử dụng brim khoảng 2mm để in thanh ren và nó sẽ ổn định với chiều dài lên tới khoảng 150mm. Bạn có thể kéo dài chiều dài bằng cách tạo các đai ốc nối. Ví dụ, một đai ốc cao 18mm sẽ nối hai thanh ren lại với nhau rất chắc chắn.
