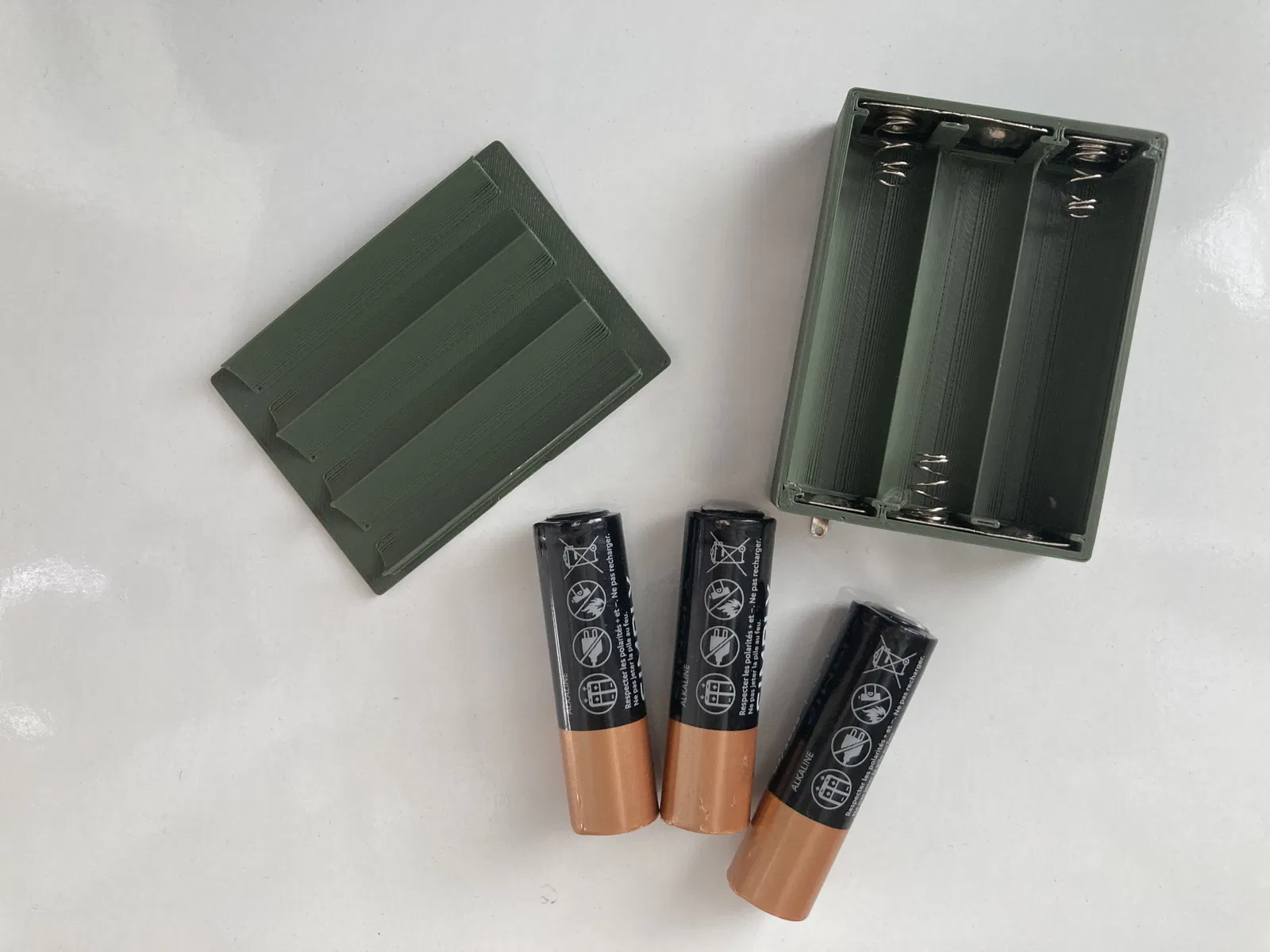

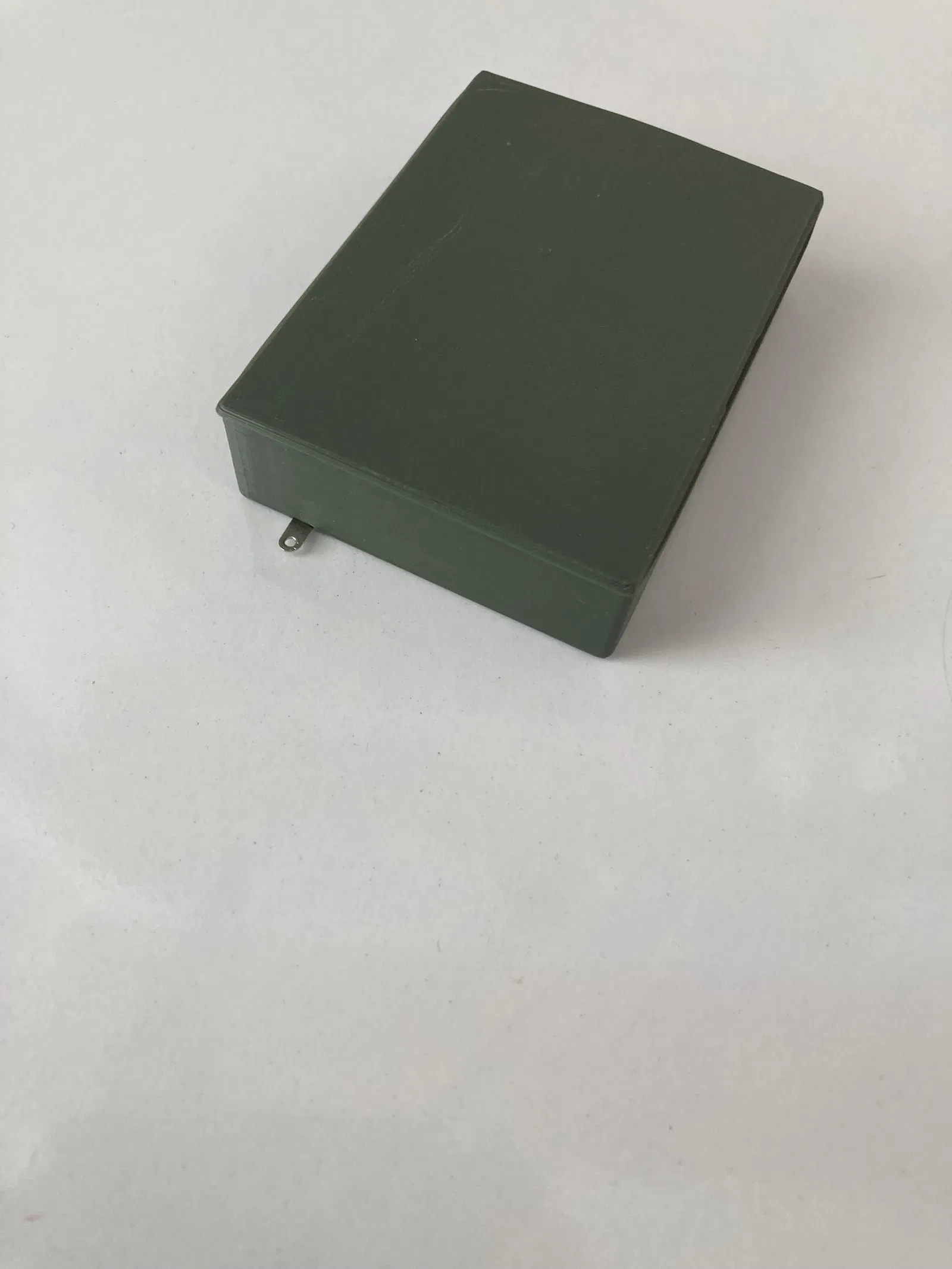

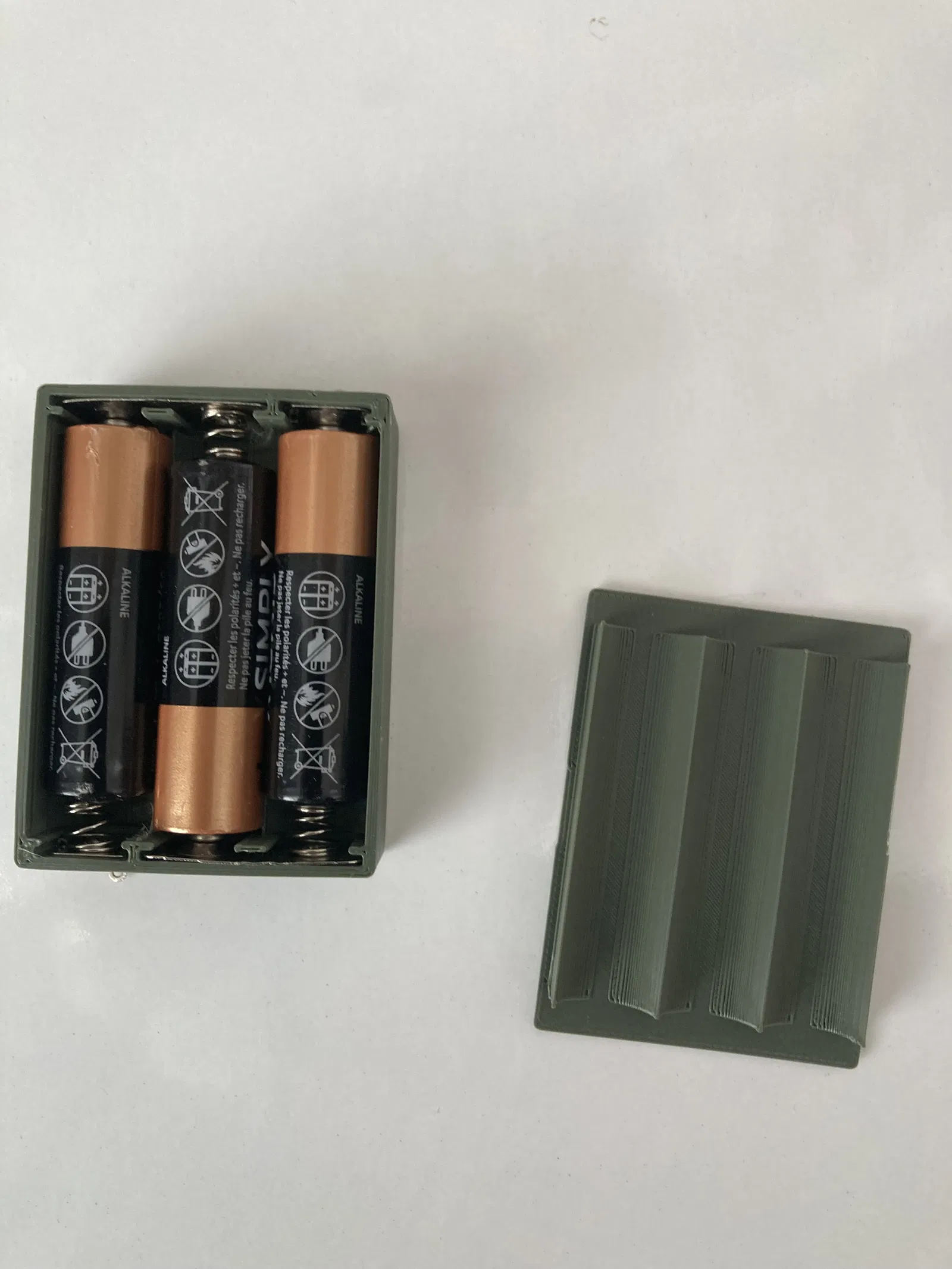

Hộp đựng pin AA có nắp

Tác giả StephenConno_2464787

Lượt tải
126
Lượt thích
16
Lượt coi
383

File 12 8,5 MB

  • battery-holder-1xAA_1775136902.stlSTL · 559,6 KB
  • battery-holder-2xAA_1775136902.stlSTL · 576,7 KB
  • battery-holder-3xAA_1775136904.stlSTL · 593,1 KB
  • battery-holder-4xAA_1775136905.stlSTL · 610,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#282158
Danh mục
DIY
Ngày đăng

Mô tả

Mình không ưng ý với mấy mẫu hộp đựng pin hiện có trên mạng nên đã tự thiết kế riêng cho mình!

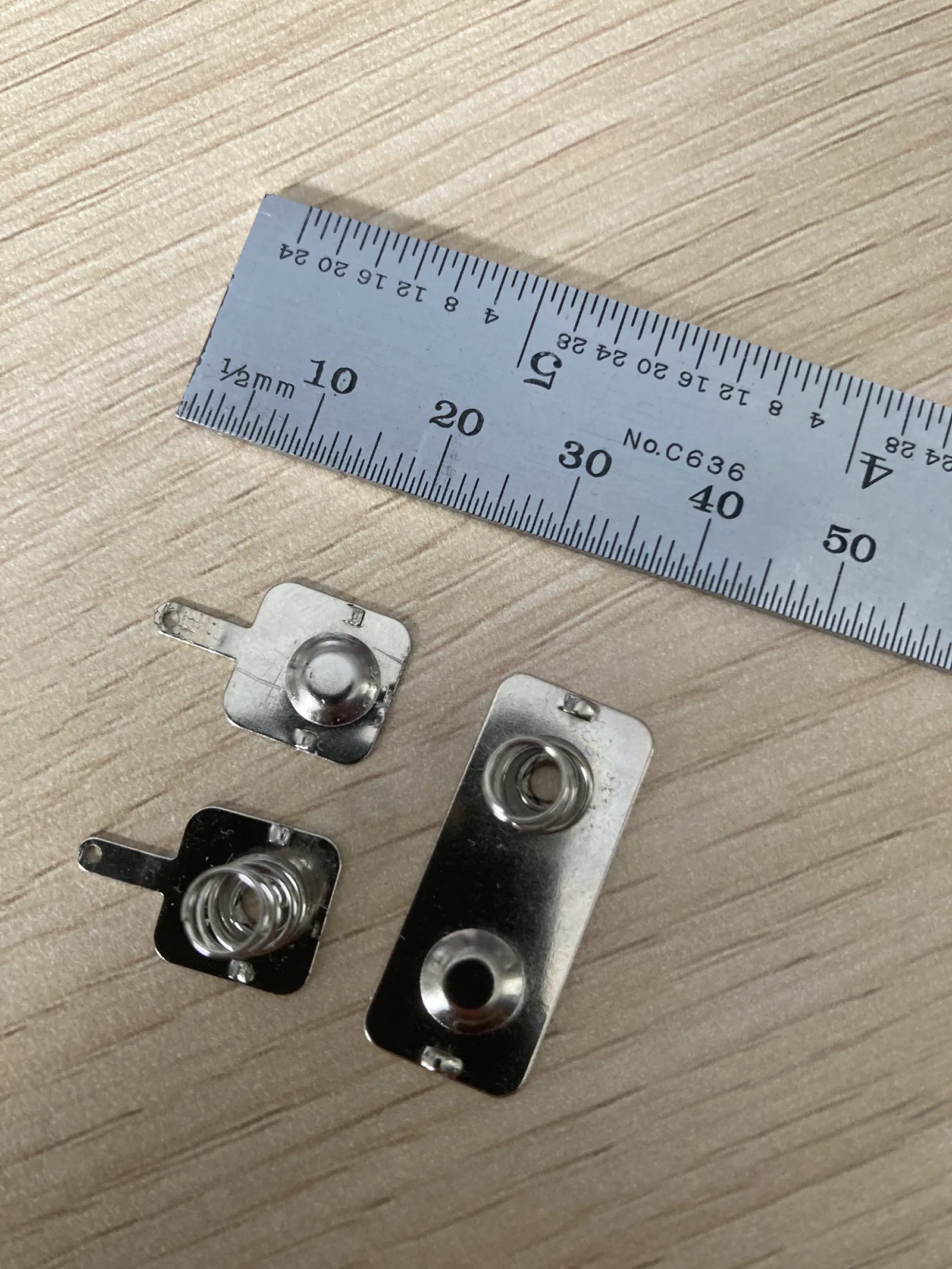

Mẫu này được thiết kế để dùng với các loại lò xo tiếp điểm (spring clips) như sau:

Lò xo đơn: https://www.amazon.co.uk/dp/B07HRVL2JC, nhưng cũng có thể vừa với loại có kích thước chân 12mm x 12mm, bề rộng chân không quá 2.6mm và độ dày kim loại dưới 0.35mm. Độ bám sẽ tốt hơn nếu phần thân chính của lò xo có lỗ lõm hai bên để đưa độ rộng mép về khoảng 1.3mm.

Lò xo đôi: https://www.amazon.co.uk/dp/B0DNQH349H, nhưng cũng có thể vừa với loại có kích thước chân 28mm x 12mm. Độ bám sẽ tốt hơn nếu phần thân chính của lò xo có lỗ lõm hai bên để đưa độ rộng mép về khoảng 1.3mm.

Nếu mọi người cần làm hộp cho nhiều pin hơn thì cứ để lại bình luận cho mình biết nhé. Tuy nhiên, nếu trên 6 viên thì mình có lẽ sẽ cần tăng độ dày thành hộp để tránh bị cong vênh do lực từ lò xo.

Mẫu này in không cần hỗ trợ (supports).

Mỗi loại đều có hai phiên bản: một bản thường và một bản được thiết kế để bắt vít M3.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
12
Tổng dung lượng
8,5 MB
File lớn nhất
894,3 KB
