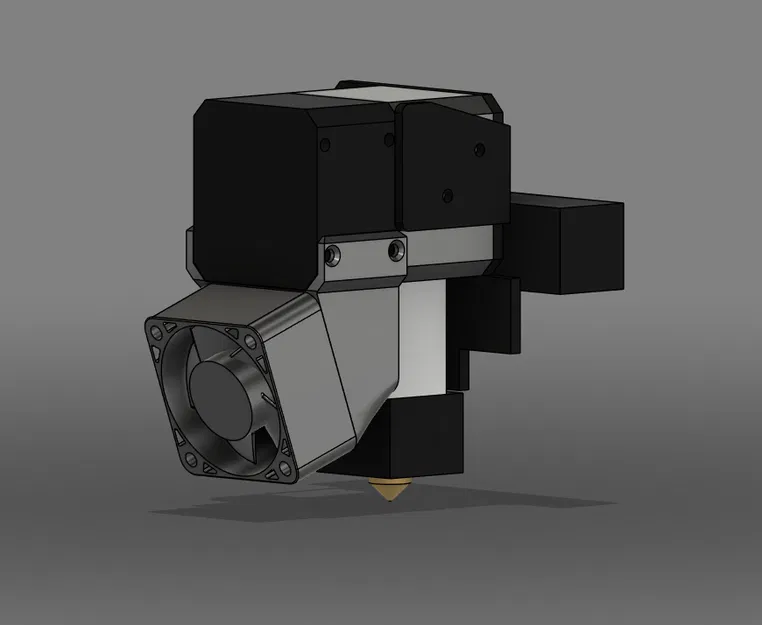

Ngàm gắn quạt 4020 / 4010 cho Ender 3 V3 SE

Tác giả 0x53

Lượt tải
1.321
Lượt thích
153
Lượt coi
7.726
Bản remix
1

File 2 733,5 KB

  • tilt_selftap_1775136761.stlSTL · 365,9 KB
  • tilt_heatset_1775136762.stlSTL · 367,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Các bản mod khác cho Ender 3 V3 SE của mình

Fan mods:

Printer mods:


Về dự án:

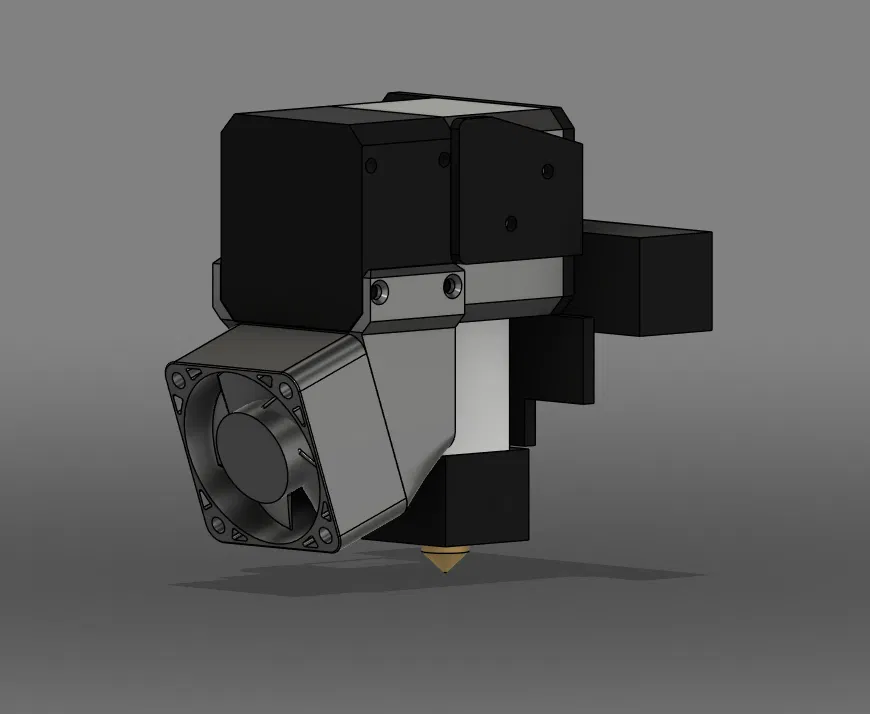

Đây là loại ngàm cho quạt 4020 / 4010 lớn và chắc chắn nhất, giúp đảm bảo luồng gió tốt nhất nhờ thiết kế ống dẫn khí dài.

Các mẫu có đường kính lỗ khác nhau: 3.8mm dành cho heatset và 3mm dành cho vít tự ren.

Linh kiện cần thiết:

  • Quạt 4020 / 4010 24v
  • Đầu nối JST 1.25mm (tùy chọn)
  • 4x ốc cấy M3 (heatset inserts) (tùy chọn)
  • 4x ốc M3x25mm hoặc M3x15mm - tùy loại quạt 4020 hoặc 4010
  • 3x ốc M3x5mm

Lắp ráp:

Để kết nối quạt, bạn có thể tận dụng lại đầu nối JST cũ hoặc dùng đầu mới. Lưu ý rằng cực tính trên bo mạch gantry bị đảo ngược. Dây đỏ là cực âm (ground) và dây đen là 24v.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
733,5 KB
File lớn nhất
367,6 KB
