Kẹp ống bowden cho Creality K2 Plus

Đây là kẹp ống bowden được thiết kế nhỏ gọn hơn để giữ ống PTFE trên đỉnh xích cáp (cable chain), giúp ống không bị cọ xát vào mặt kính. Các kẹp zin của K2 Plus thường bị lỏng và tuột ra sau một thời gian sử dụng, việc làm mất chúng sẽ làm hạn chế khả năng uốn cong của xích cáp.

Thiết kế này đã cân nhắc các yếu tố sau:

• Có hai file STL: một loại có lỗ khít hơn để cố định ống, ngăn ống bị trượt tới lui khi máy hoạt động, từ đó giữ khoảng cách ổn định với mặt kính trên. Loại còn lại có lỗ lớn hơn, cho phép ống trượt tự do khi xích cáp chuyển động.

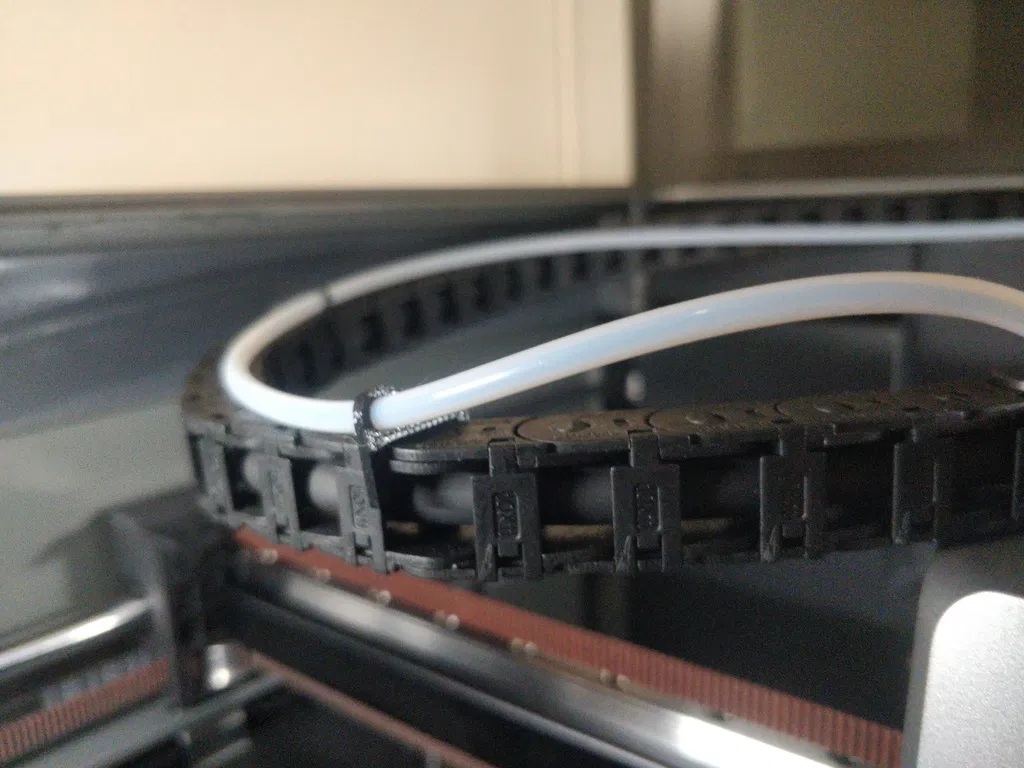

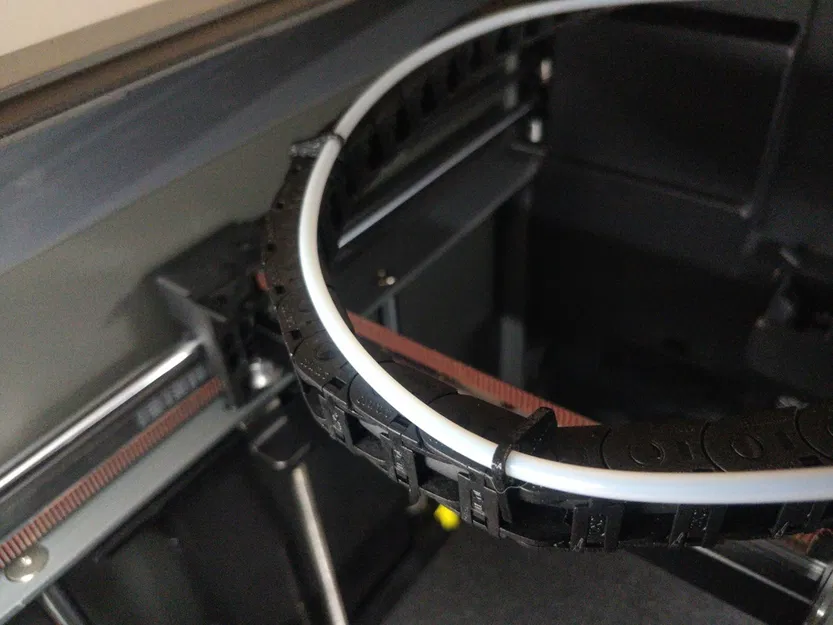

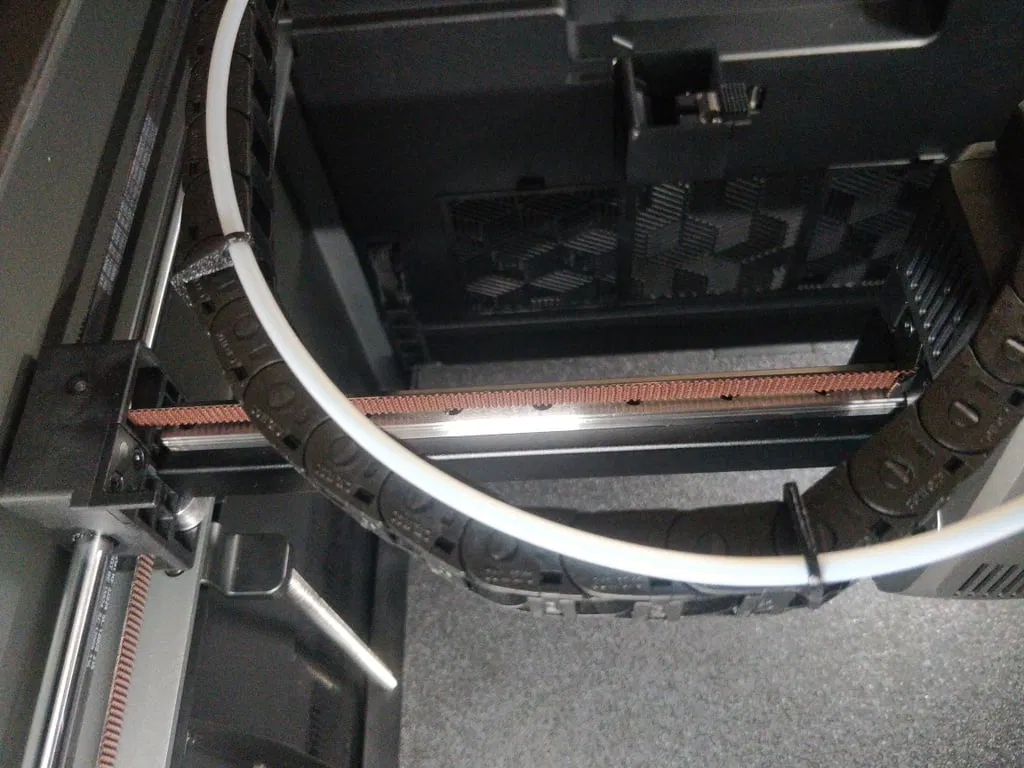

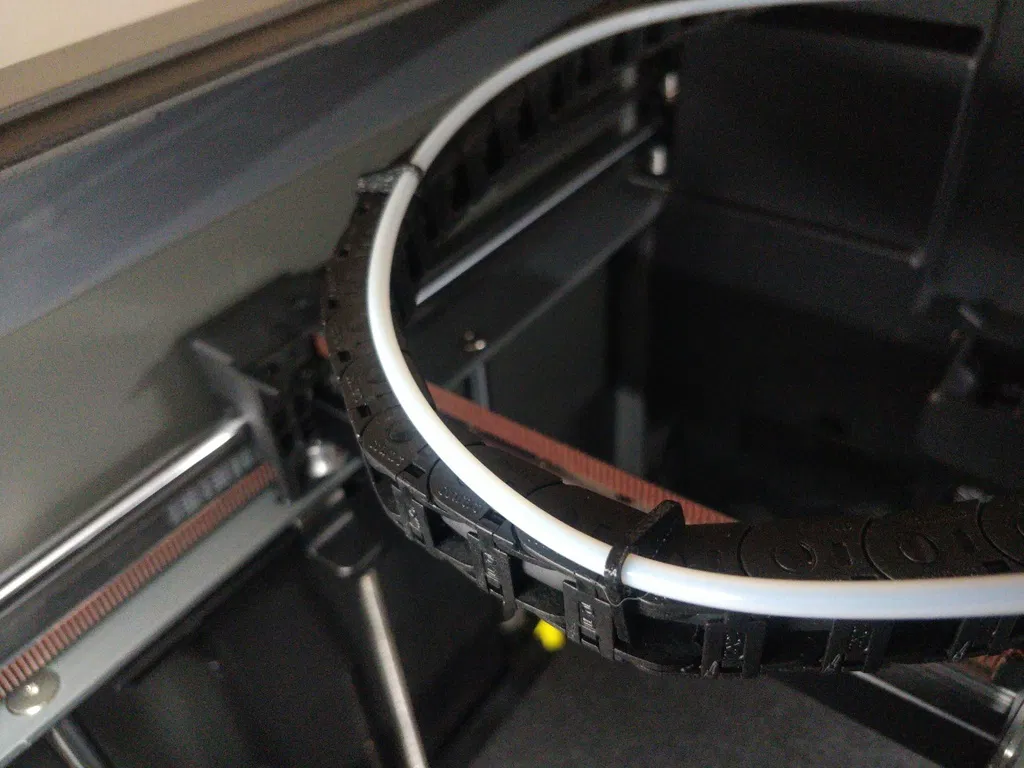

• Các lỗ được đặt ở vị trí bên hông. Bạn nên dùng hai kẹp: kẹp có lỗ khít đặt gần đầu in (hot end) và hướng ra phía ngoài xích, kẹp có lỗ lớn hơn hướng vào phía trong (xem ảnh đính kèm).
• Kẹp này hẹp hơn kẹp zin, đảm bảo xích cáp không bị cứng hoặc mất khả năng uốn cong tại vị trí gắn kẹp (các kẹp quá rộng có thể chặn khớp nối của xích nếu chúng bị trượt vào giữa).

Tôi in bằng nhựa PETG. Thiết kế trên FreeCAD.
