Bánh xe giường in 3D cho máy Ender 3 V2

Tác giả Rippeee

Lượt tải
128
Lượt thích
30
Lượt coi
865

File 8 24,1 MB

  • Ender_3_V2_Bed_Wheels_-_Mount_B_1766608825.stepSTEP · 153,9 KB
  • Ender_3_V2_Bed_Wheel_3MF_1766608826.3mf3MF · 1,1 MB
  • Ender_3_V2_Bed_Wheels_-_Mount_A_1766608827.stepSTEP · 93,5 KB
  • Ender_3_V2_Bed_Wheel_1766608827.stepSTEP · 3,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

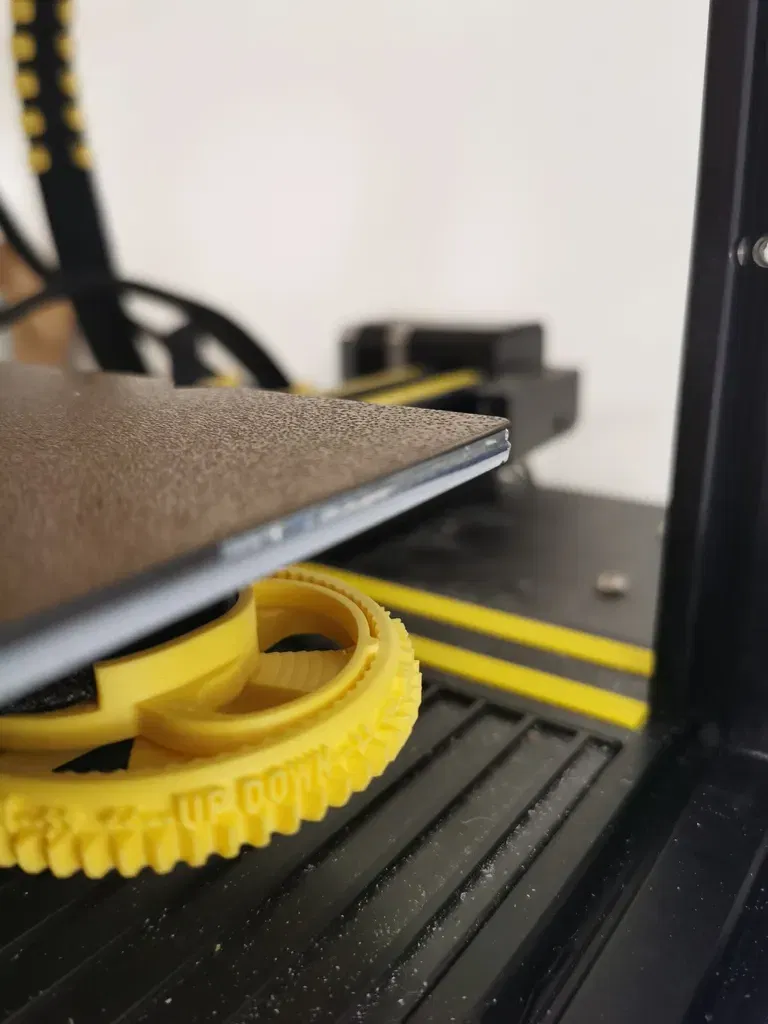

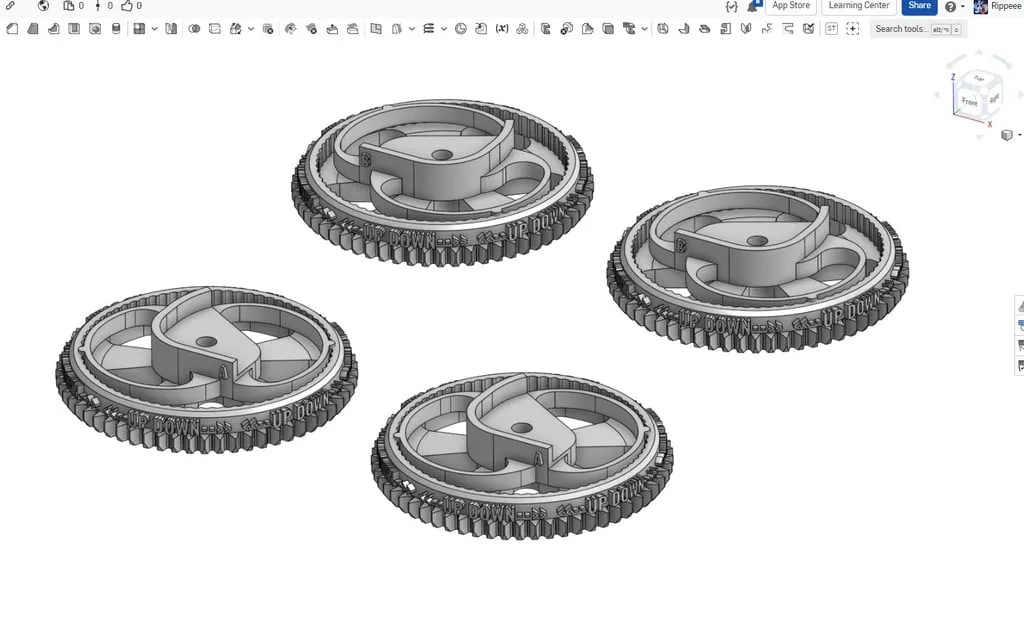

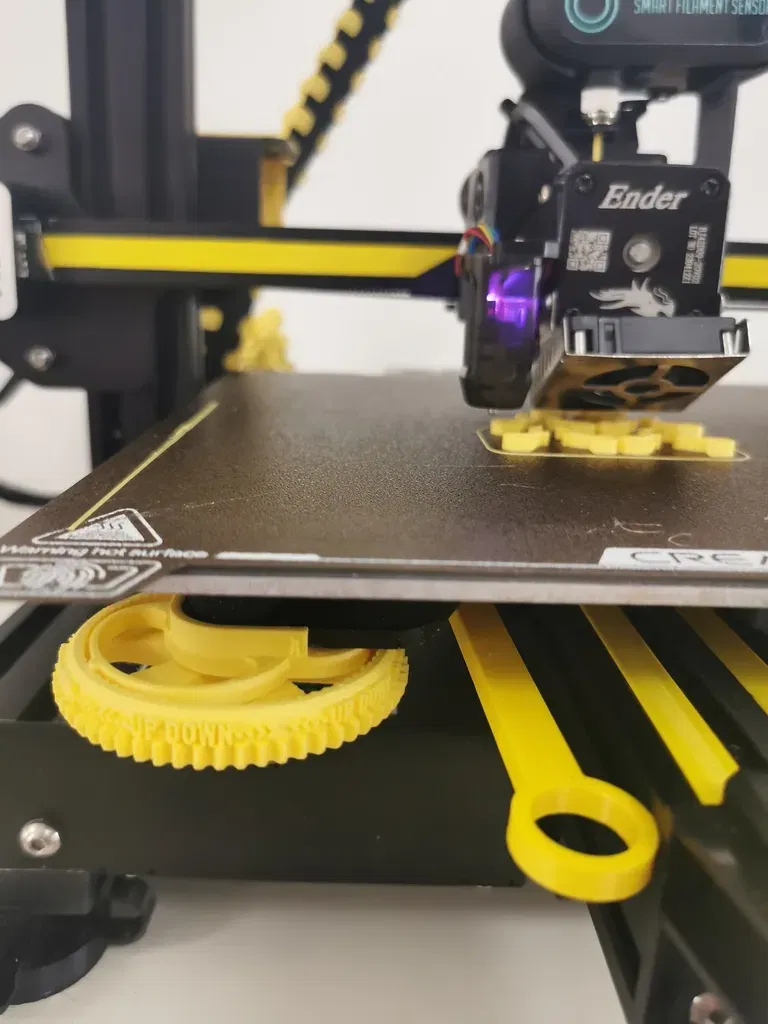

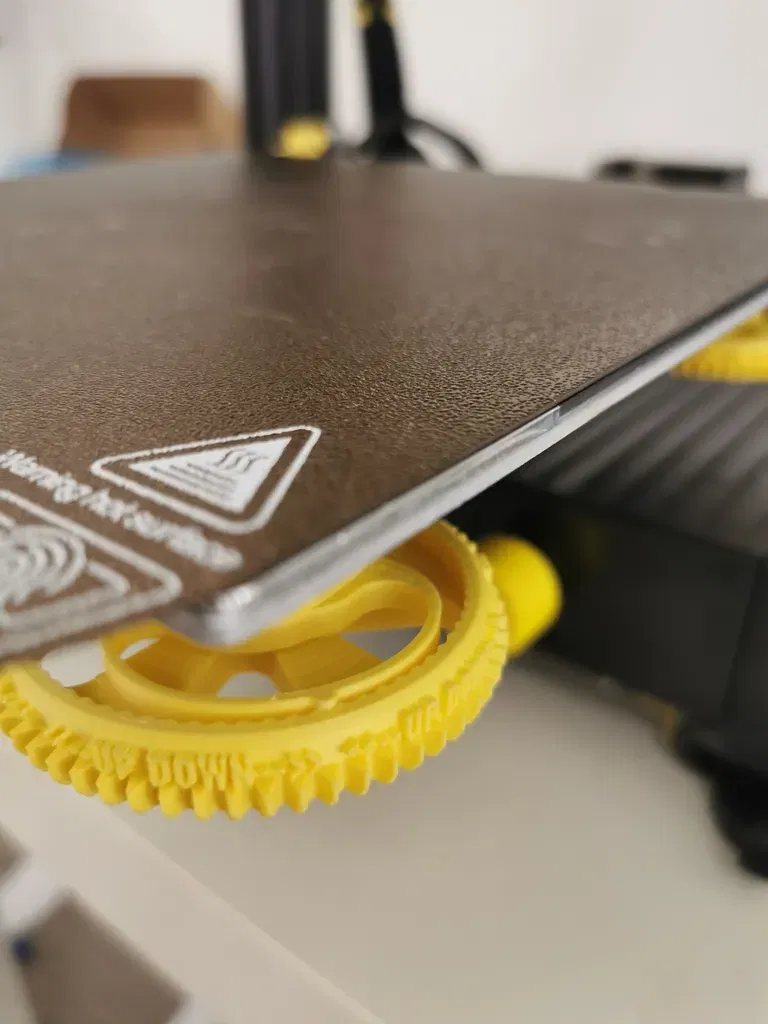

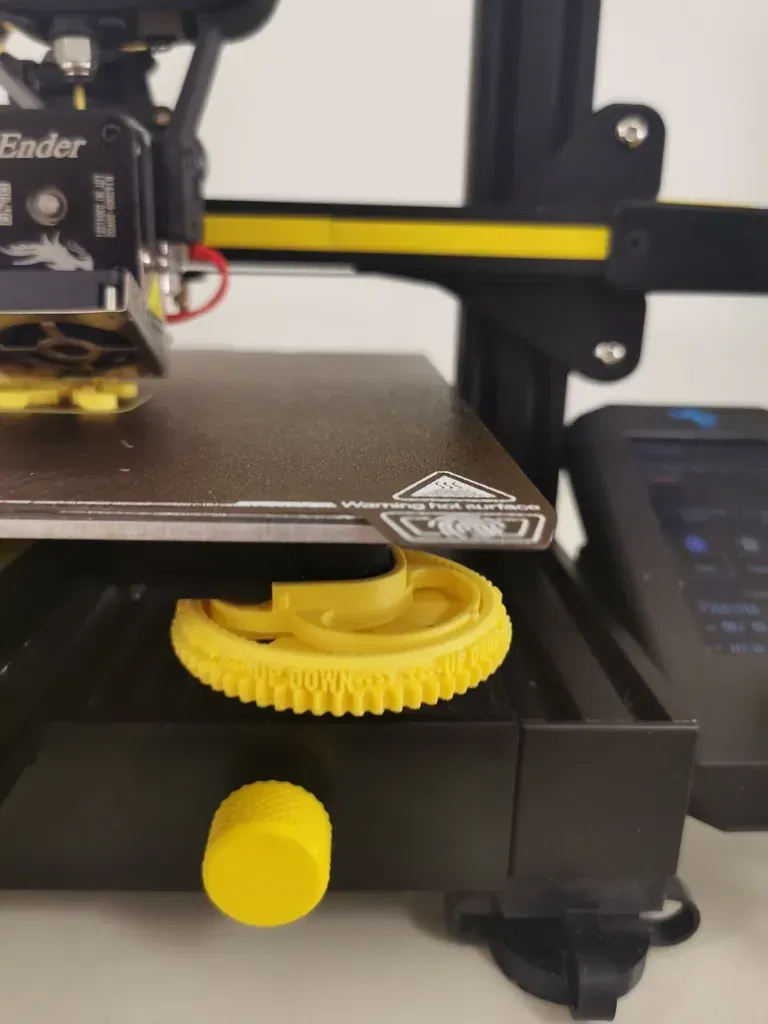

Tôi thích thiết kế của mô hình TheBoJaN, nhưng tôi đã quyết định cải thiện nó một chút. Tôi đã sử dụng mô hình gốc một thời gian và âm thanh ''click'' đã biến mất khá nhanh. Bán kính của các răng bên trong là 1.25 mm và bán kính của núm lò xo là 0,875 mm. Tôi cho rằng ý tưởng của nó là để giảm ma sát của lò xo và bánh xe. Theo thời gian, các bộ phận sẽ bị mài mòn một chút, đặc biệt là với PLA. Vì vậy, tôi đã thay đổi bán kính núm để phù hợp với răng bên trong 1.25 mm, và nhân đôi bán kính của lò xo. Phản hồi âm thanh mạnh hơn, và chúng vẫn quay mà không cần quá nhiều lực. Ngoài ra, nếu phản hồi âm thanh biến mất theo thời gian, nhờ vào lò xo đôi, bạn có thể nhìn thấy bao nhiêu răng bạn đang quay, theo lý thuyết 1 click nên là 0.01 mm. Tôi cũng đã thêm nhãn cho các lò xo A & B, và hướng quay trên các bánh xe. Tôi chưa thử in mà không có giá đỡ, bánh xe không cần giá đỡ, nhưng độ sâu chữ là 1.5 mm, đó là lý do tại sao tôi khuyên nên sử dụng giá đỡ.

Bạn cần 4x bánh xe, 2x giá đỡ A, và 2x giá đỡ B và thêm 4x đai ốc M4

Mỗi mô hình tôi tải lên đều có tệp Step, tôi tin rằng điều này giúp cộng đồng.

Cài đặt In

Thương hiệu Máy in:

Creality

Máy in:

Ender-3 v2

Giá đỡ:

Không

Hỗ trợ:

Có

Độ phân giải:

0.2

Tỷ lệ lấp đầy:

20%

Vật liệu: Polymaker PLA Savannah Yellow

Thể loại: In 3D

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstep
Số file mô hình
8
Tổng dung lượng
24,1 MB
File lớn nhất
14,5 MB
