Bộ phụ kiện Lenovo M720q (Backplates/Brackets)
Bộ sưu tập các chi tiết như tấm backplate, nắp che và khung đỡ cho dòng Lenovo M720q. Các thiết kế này được tối ưu hóa với lỗ vít chuẩn xác, hỗ trợ cho GPU Sparkle Eco Intel Arc 310 và card mạng Intel X520-DA2, giúp máy vận hành ổn định hơn.
Mô tả
Mình đã lấy cảm hứng sau khi lướt qua các kết quả tìm kiếm với từ khóa “m720q” trên Printables trong 30 giây và quyết định tự tay thiết kế lấy, vì mình không tìm thấy thứ chính xác như ý muốn.
Đặc điểm quan trọng nhất cần lưu ý là các lỗ vít và ren khớp chính xác (xem hình bên dưới).
Được tạo bằng FreeCAD.
1 Tấm backplate nền/nắp che
- không có lỗ cho các cổng kết nối
- được dùng làm cơ sở cho các phiên bản tùy biến bên dưới

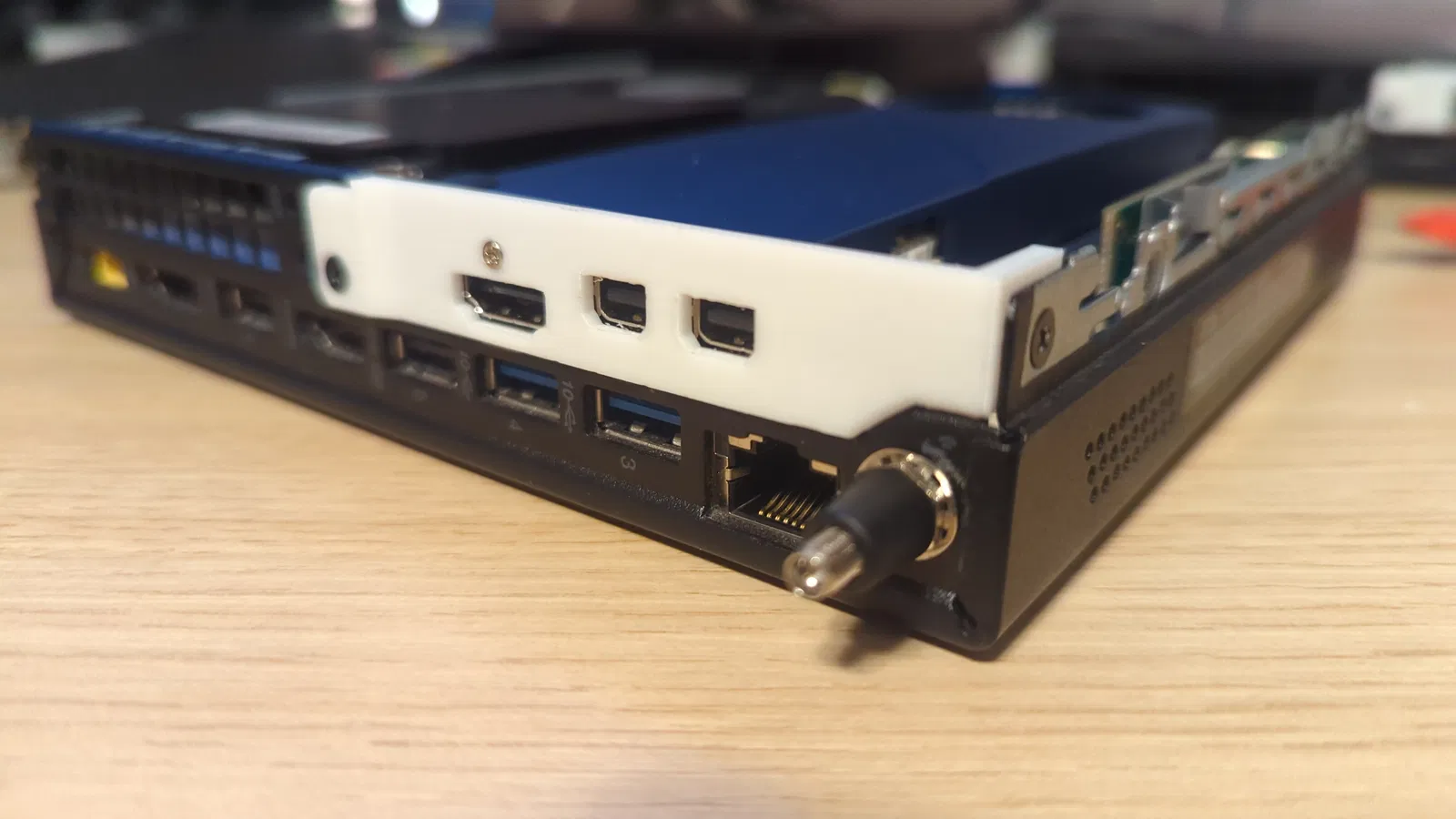

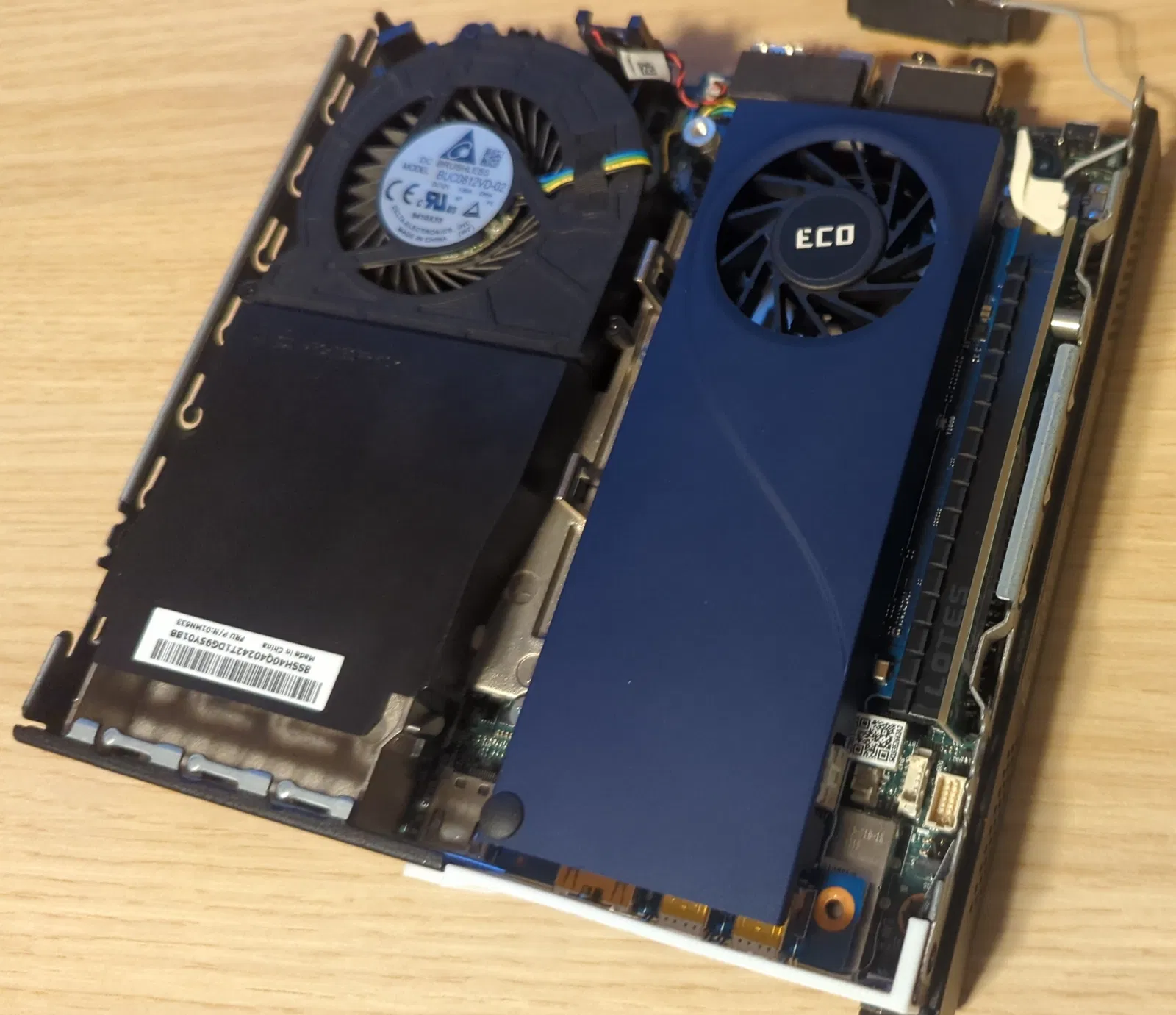

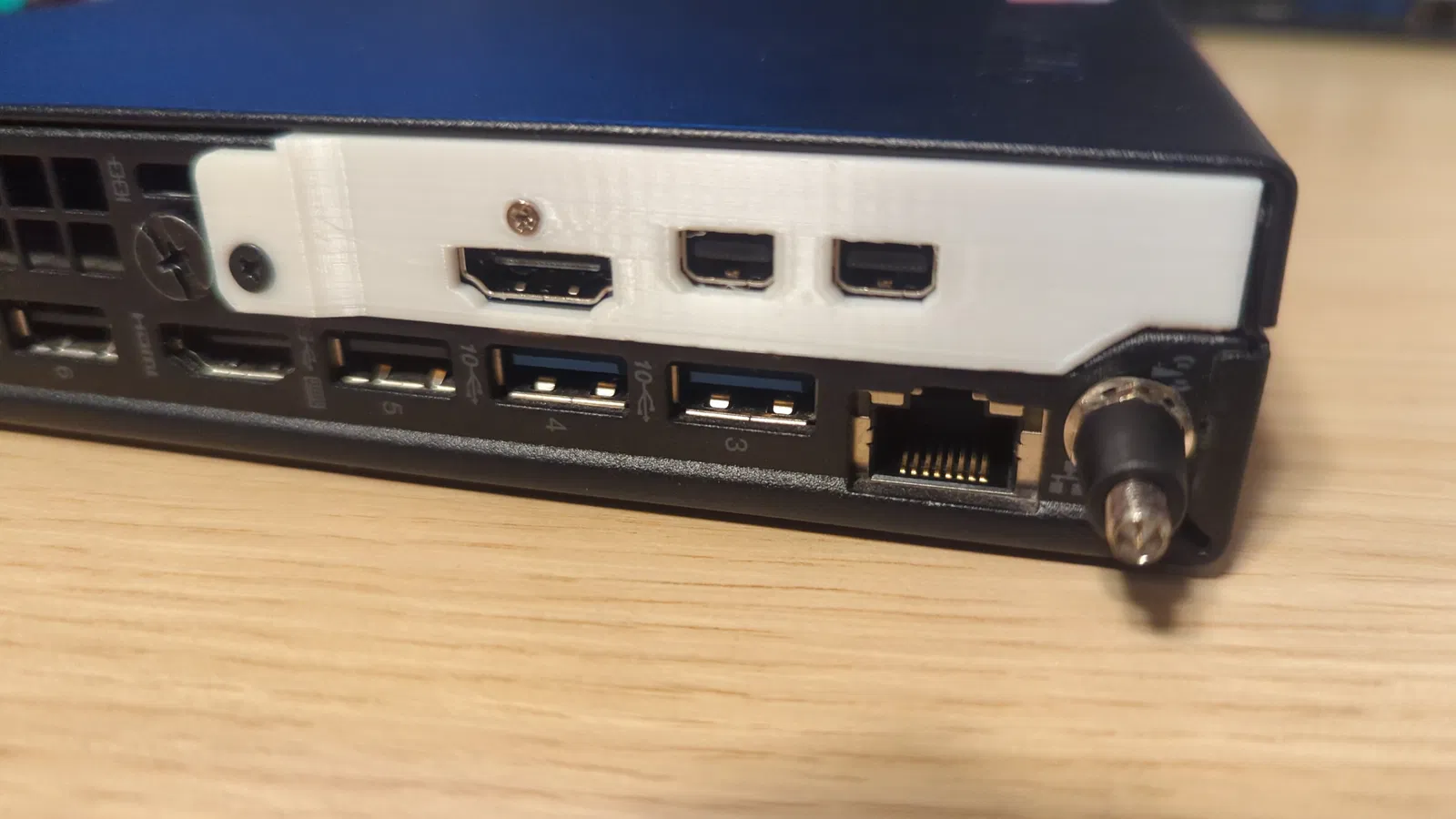

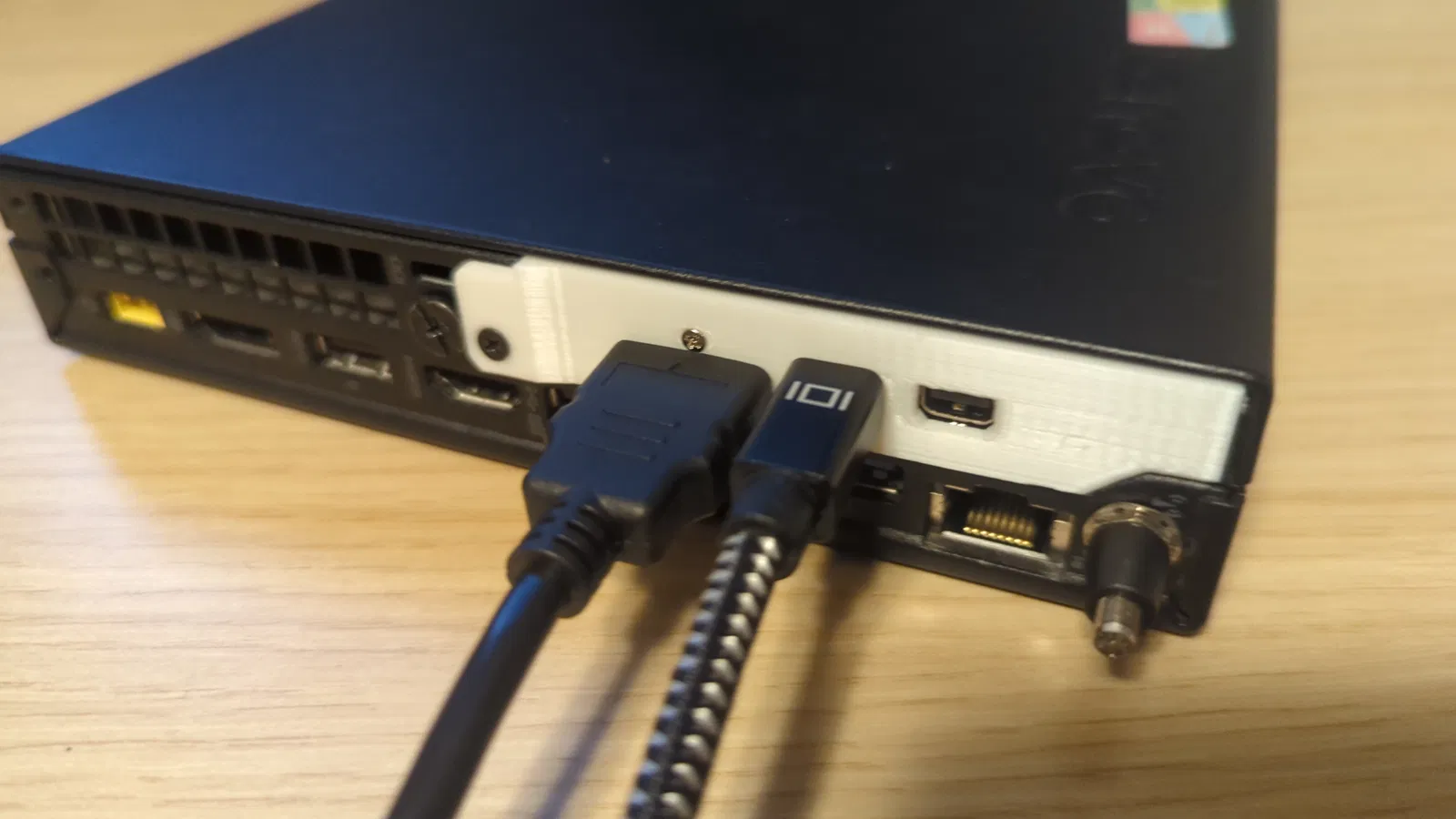

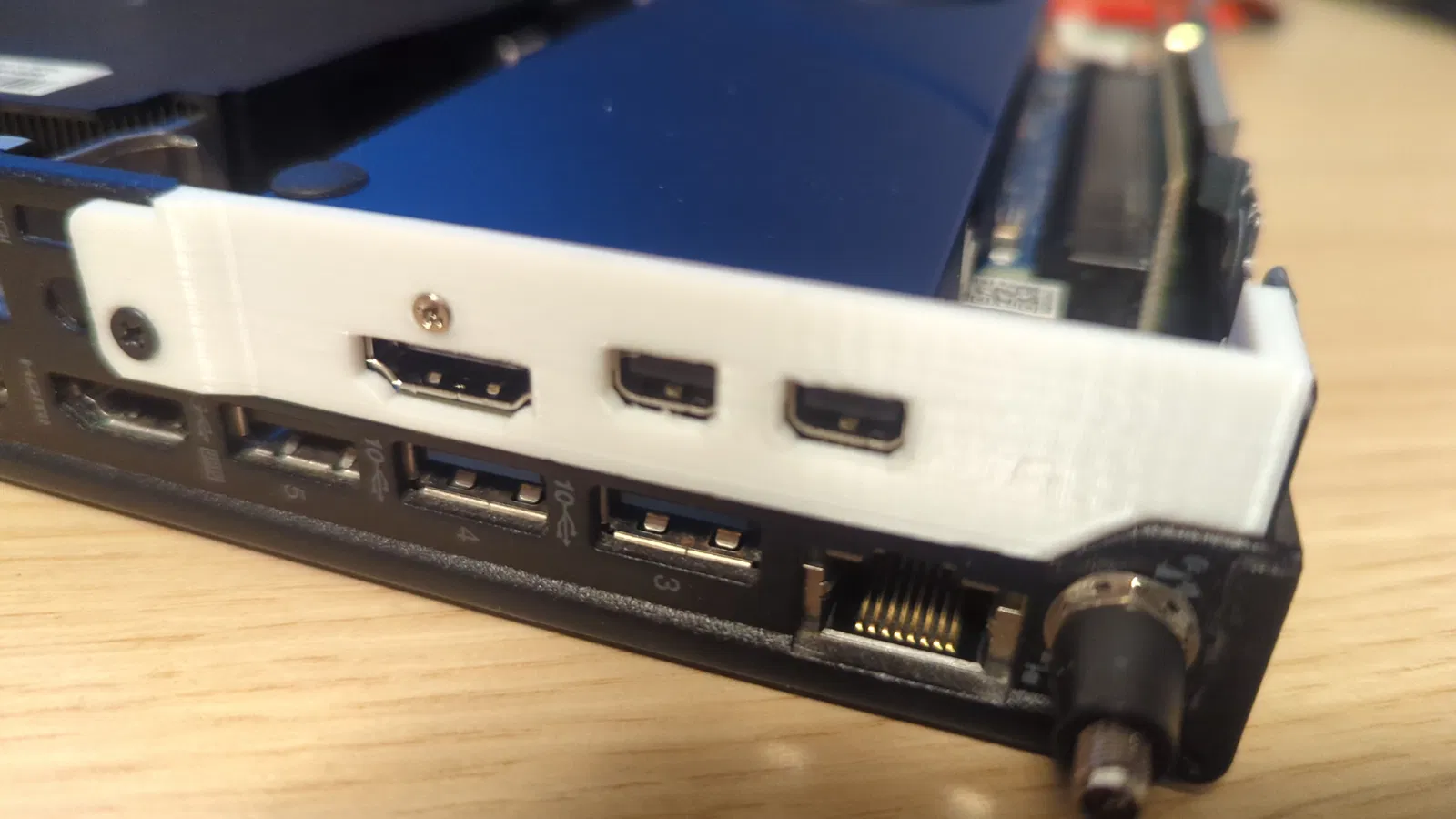

2 Backplate cho card Sparkle Eco Intel Arc 310
Đây là loại GPU nhỏ gọn giá rẻ, không cần thêm nguồn phụ.

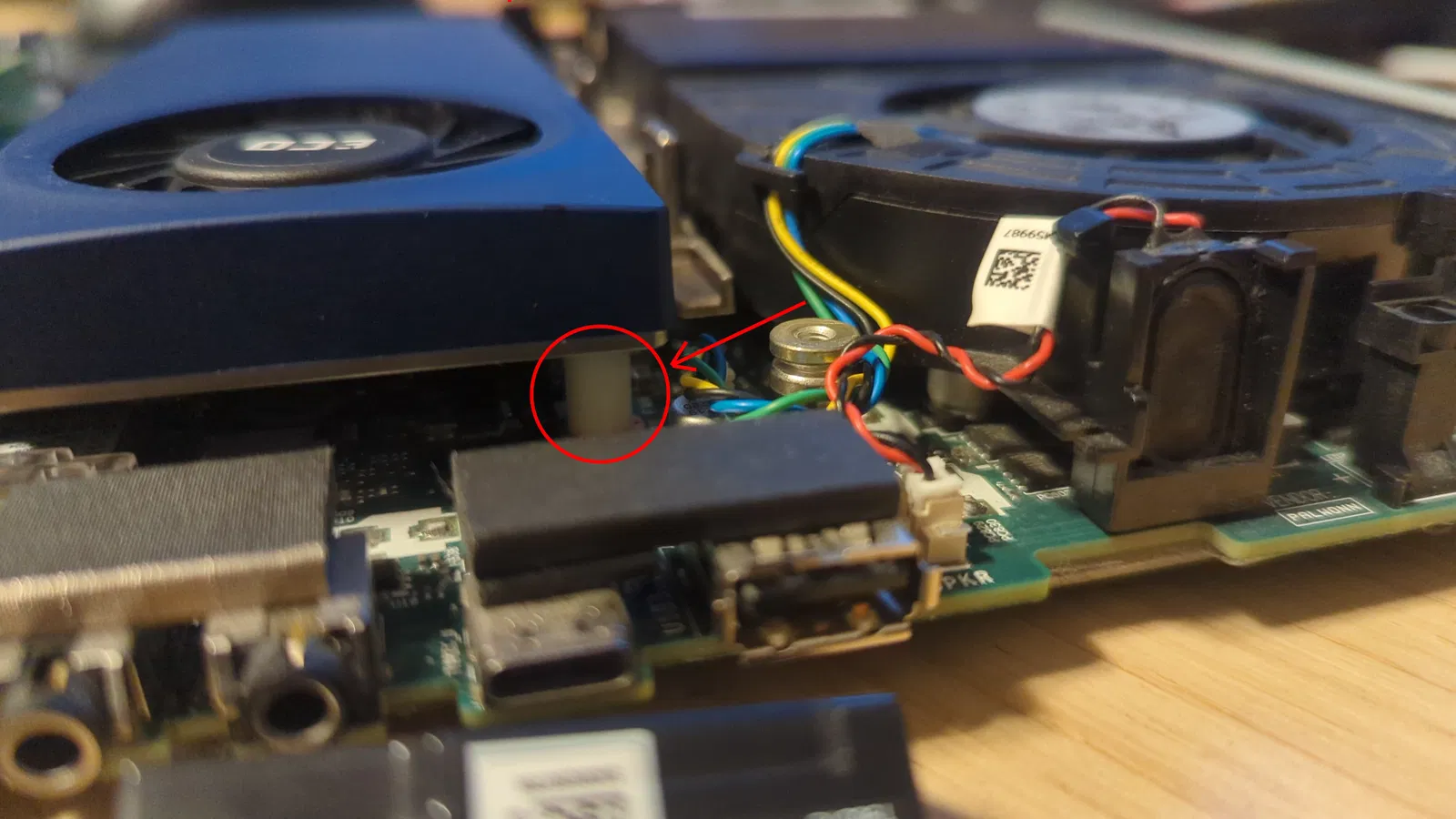

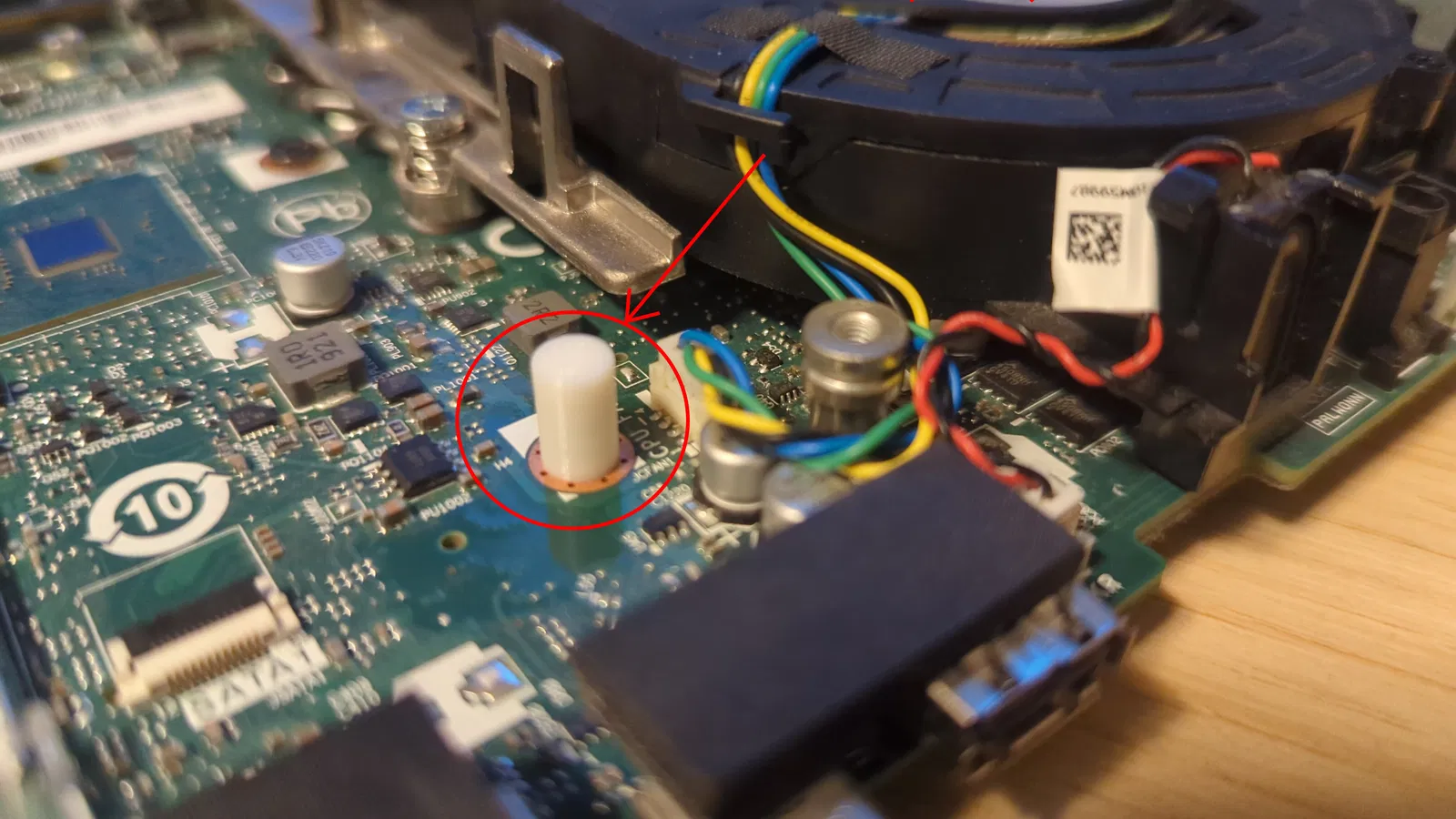

2.1 Chân đỡ cho card Arc 310
Có thể không cần thiết, nhưng mình thấy card bị võng về phía trước.
Cái này giúp ngăn tình trạng xoắn bo mạch PCB của GPU.

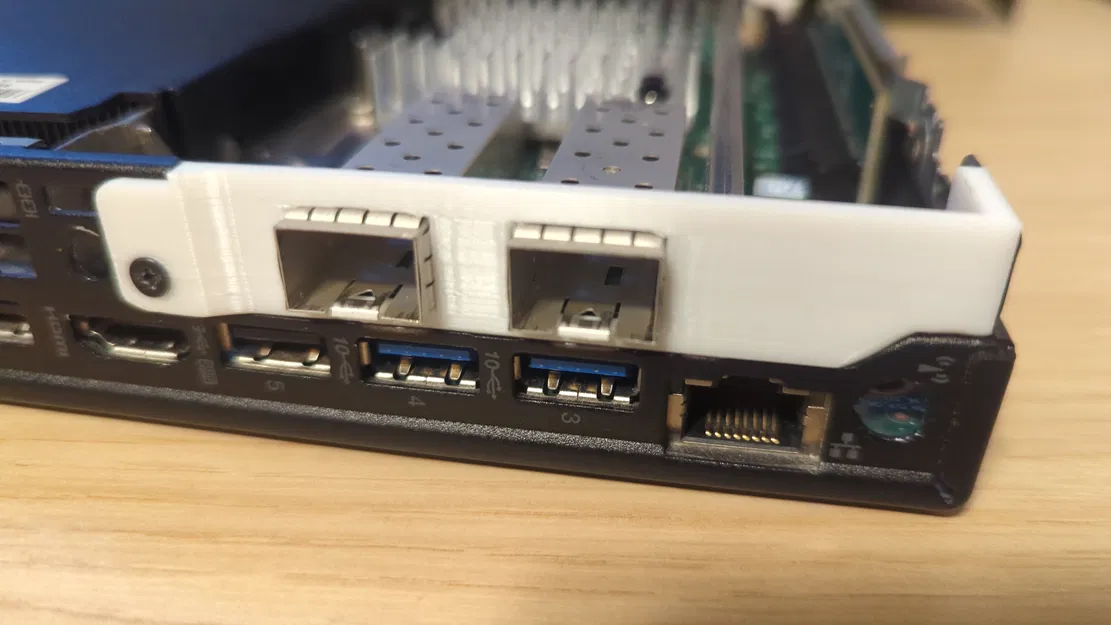

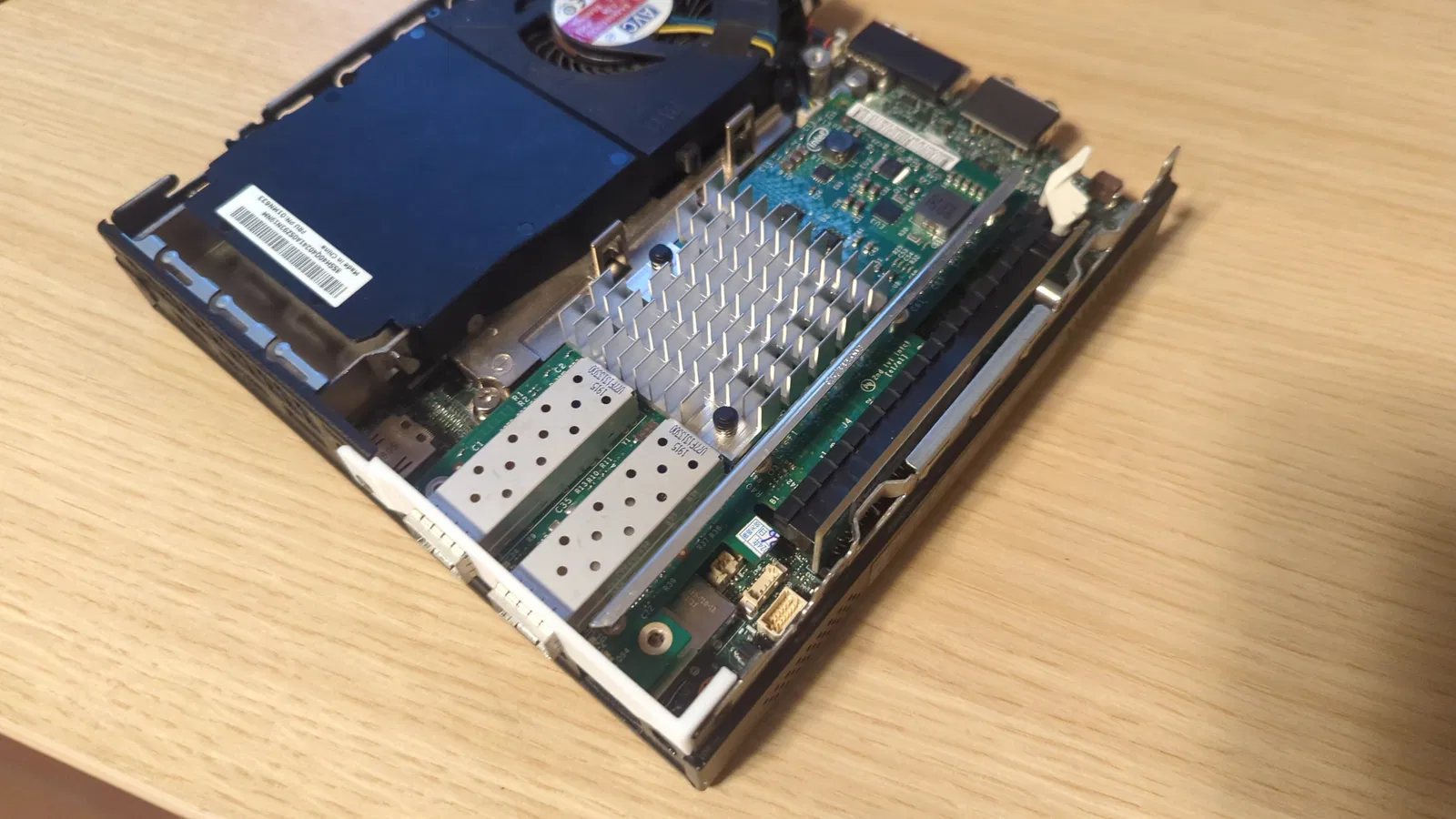

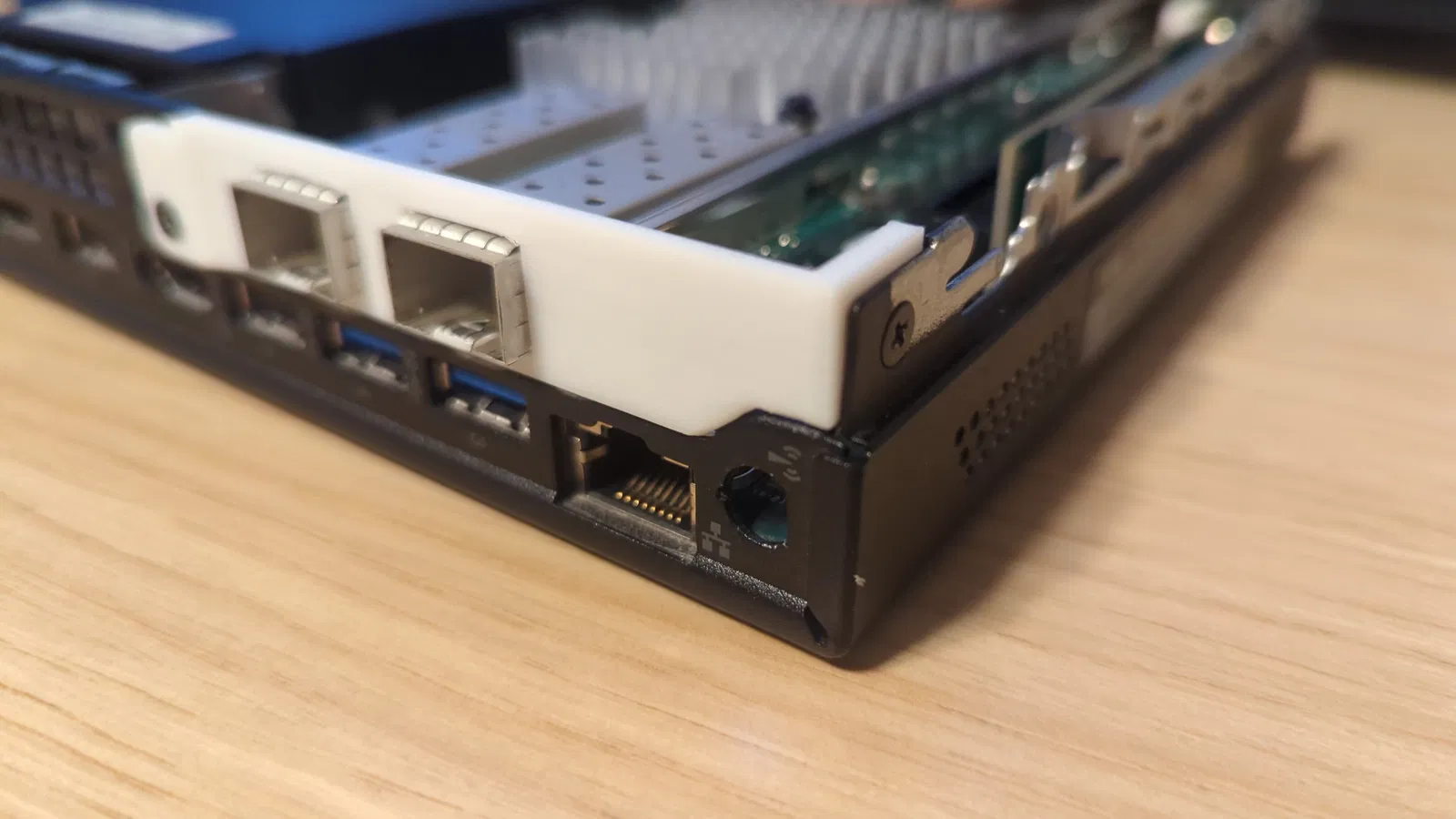

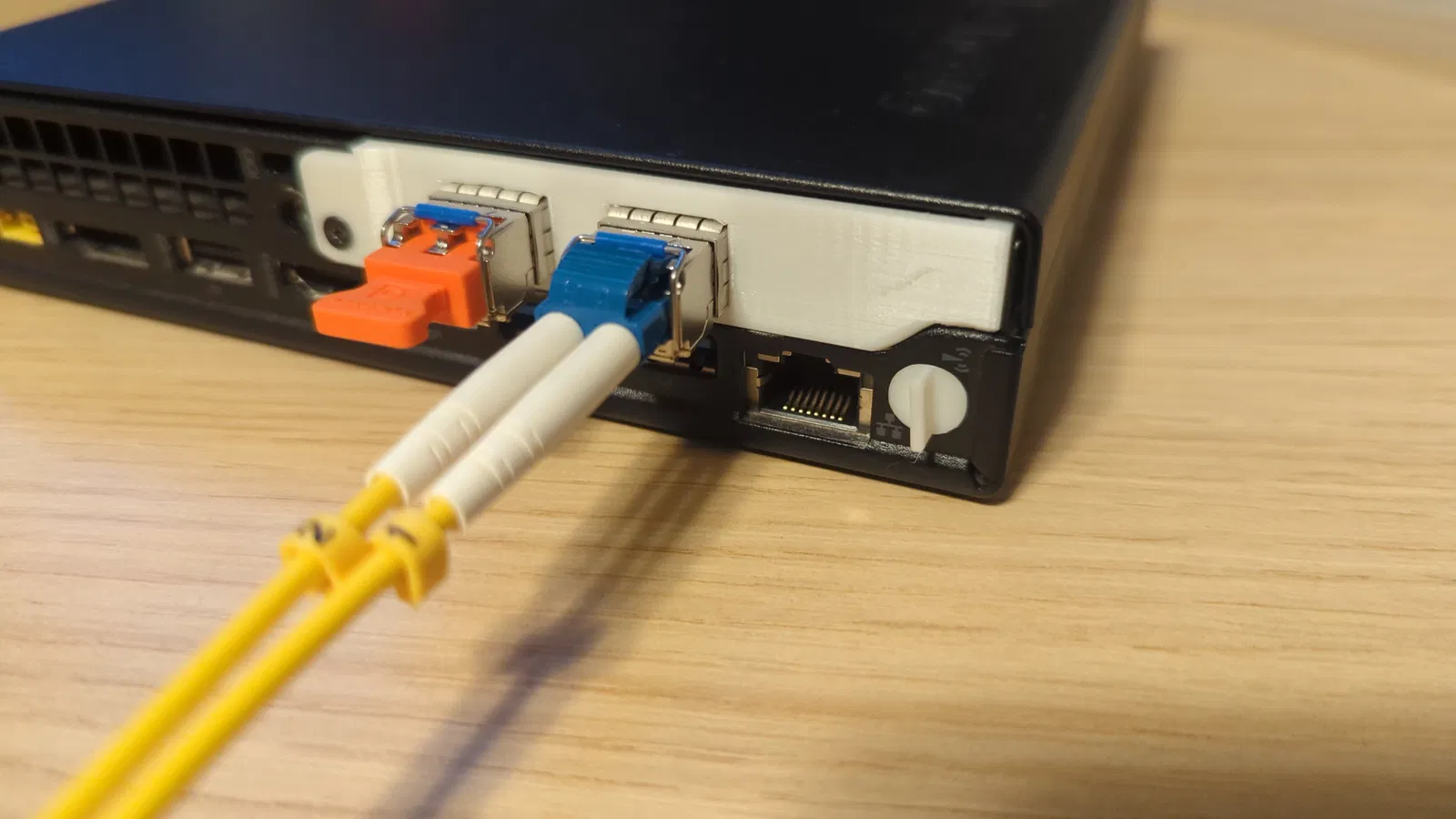

3 Backplate cho card Intel X520-DA2
Card mạng NIC SFP+ 10 Gbit/s kép.

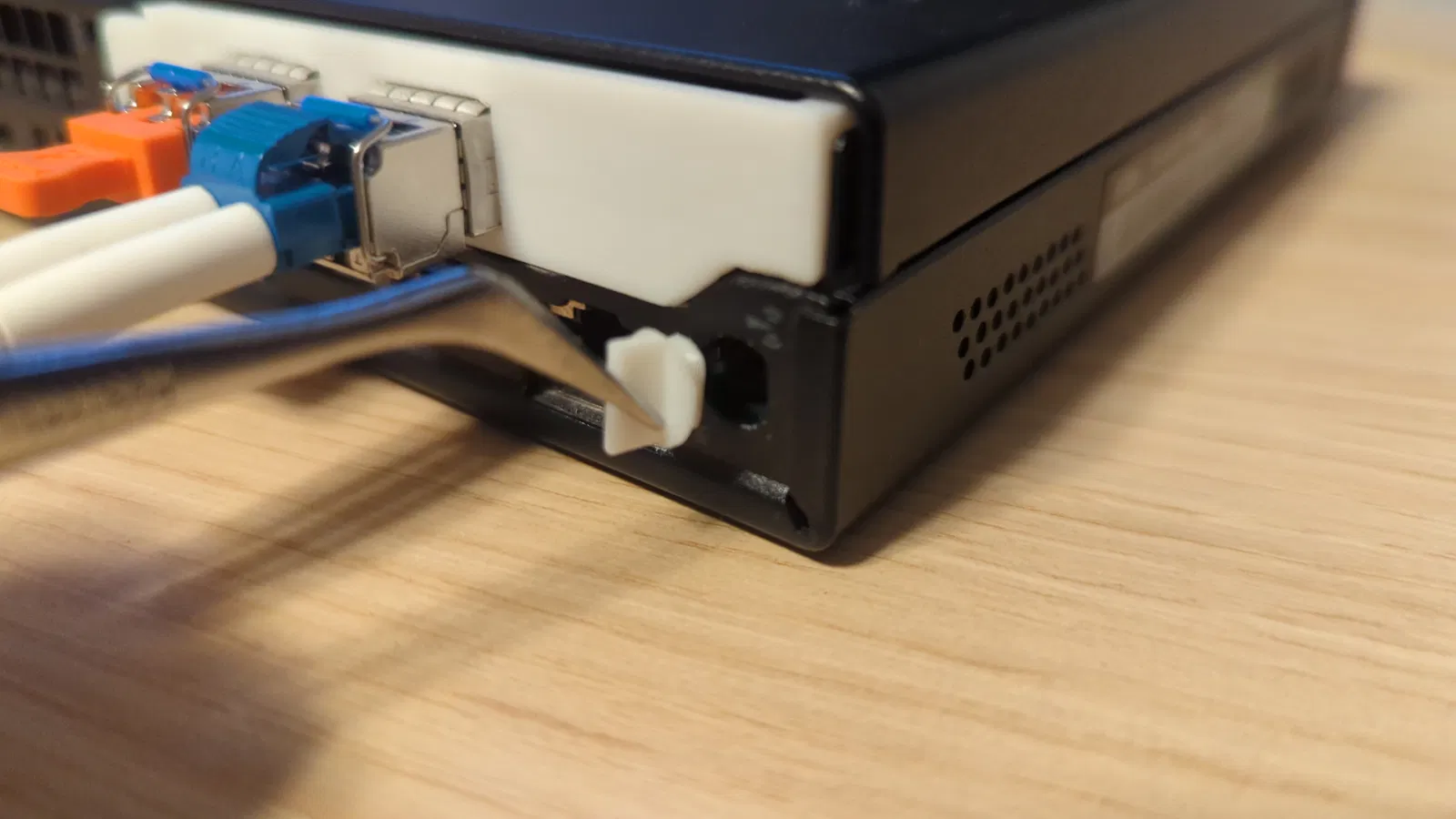

3.1 Nắp đậy lỗ anten
Tùy thuộc vào cài đặt slicer và máy in của bạn mà nắp này có thể sẽ hơi khít một chút.
