Bộ ốc Hollowtech II (Bao gồm ốc cho MTB, Road và chìa vặn)

Mình lỡ làm hỏng con ốc trên giò dĩa Deore M5100-2 và bỏ nó đi luôn. Vì cần thay thế, mình đã lấy con ốc zin từ bộ giò dĩa 105 RD-7000 ra để mô phỏng lại và tinh chỉnh cho phù hợp với việc in 3D.

Thật không may, các loại ốc này thường chia làm hai loại: MTB và xe đạp đường trường (road). Vì mình đã có sẵn thông số ren và lỗ rồi, nên mình đã dựa vào hình ảnh của ốc zin để tạo thêm một mẫu ốc dành riêng cho MTB.

Cả hai loại ốc này đều dùng chung được với chìa khóa vặn (cờ-lê) zin và ngược lại—cờ-lê này cũng dùng được cho ốc zin luôn.

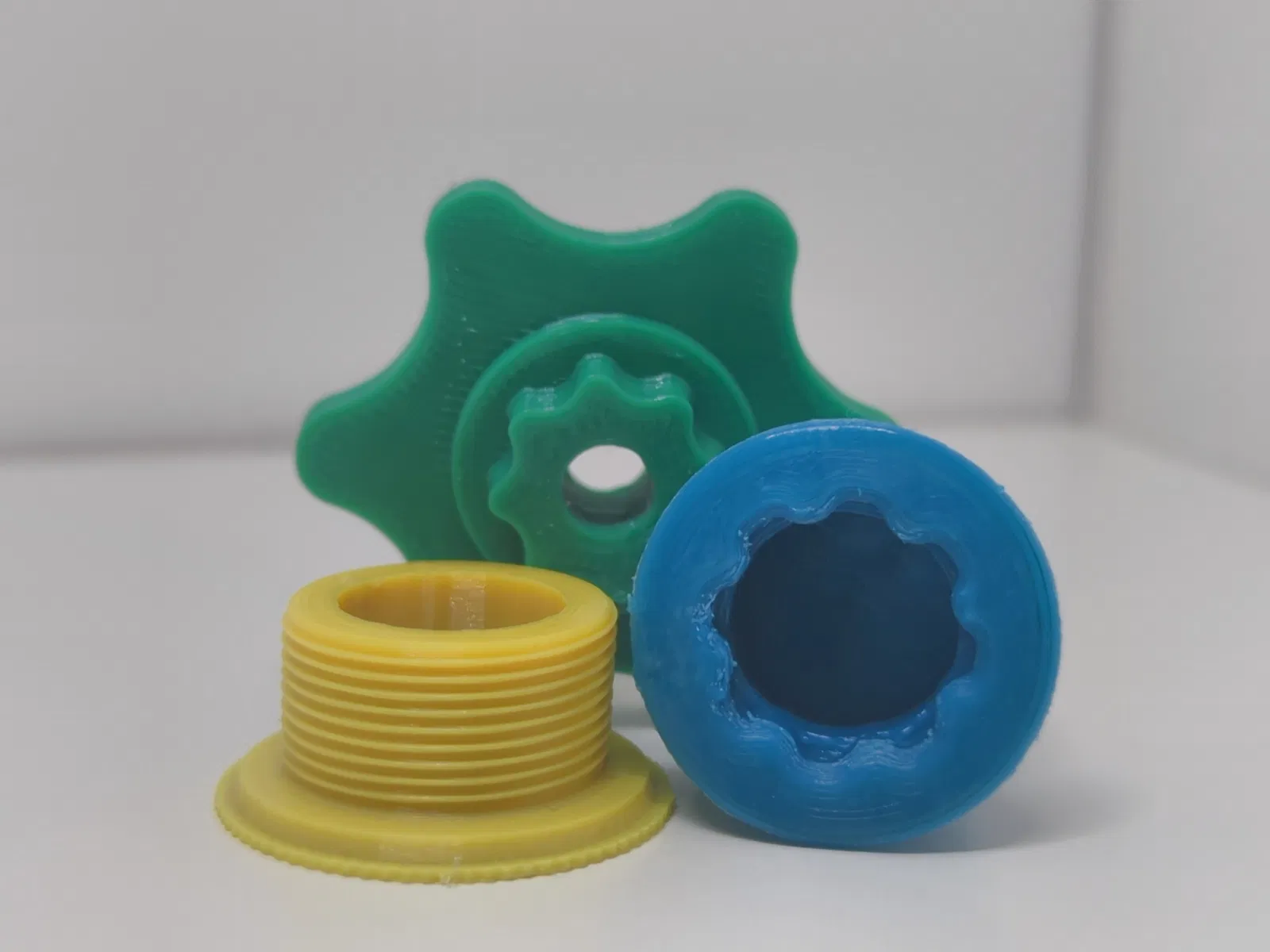

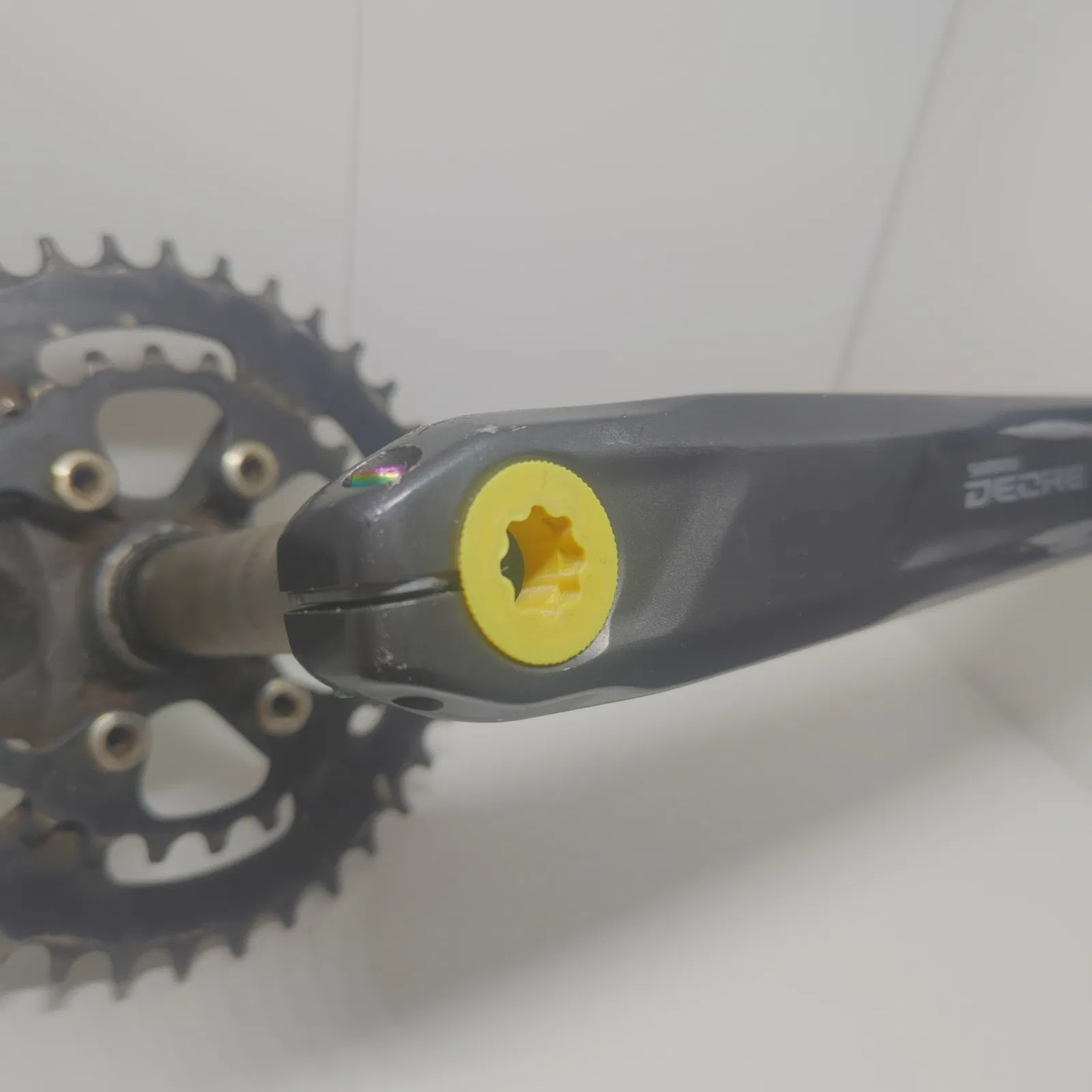

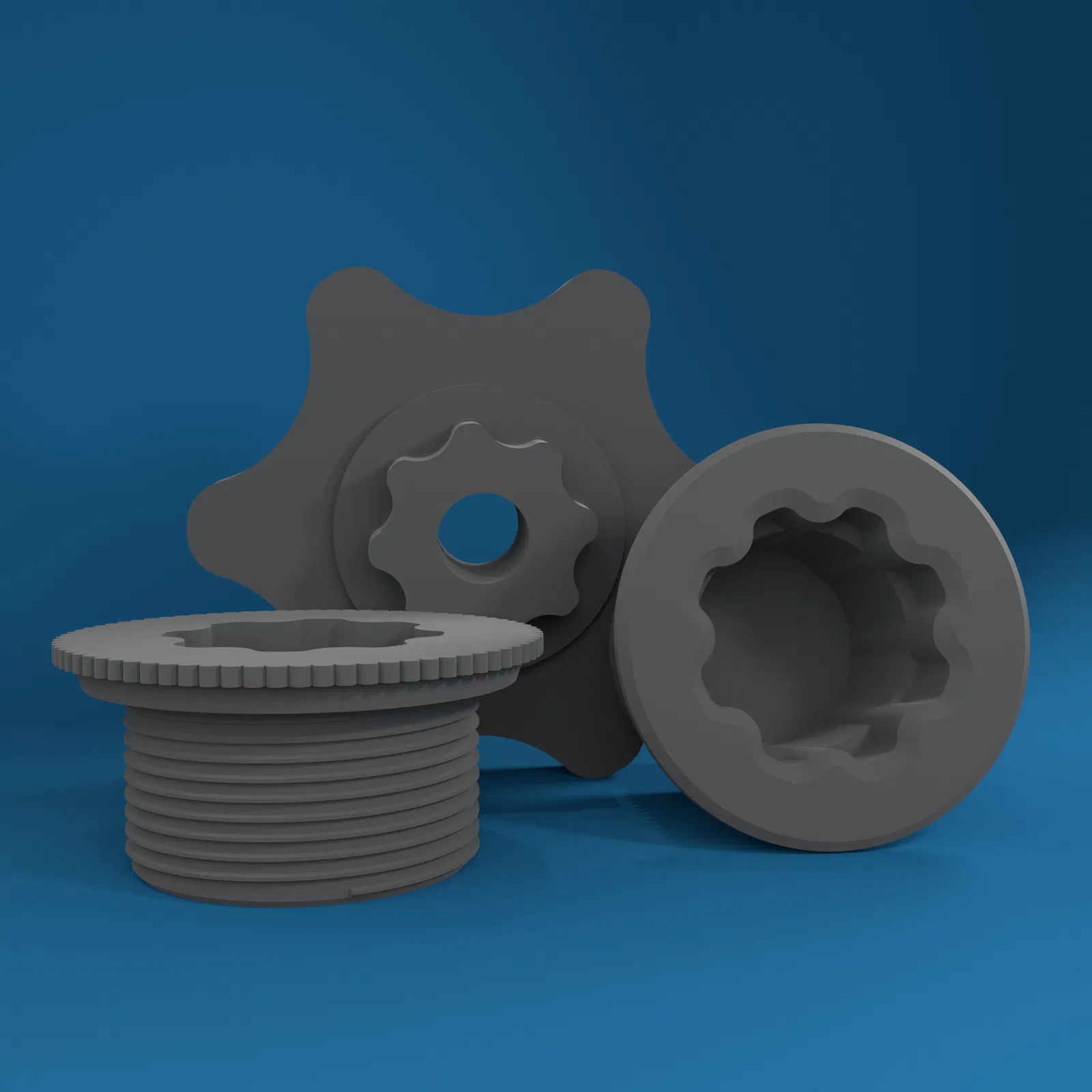

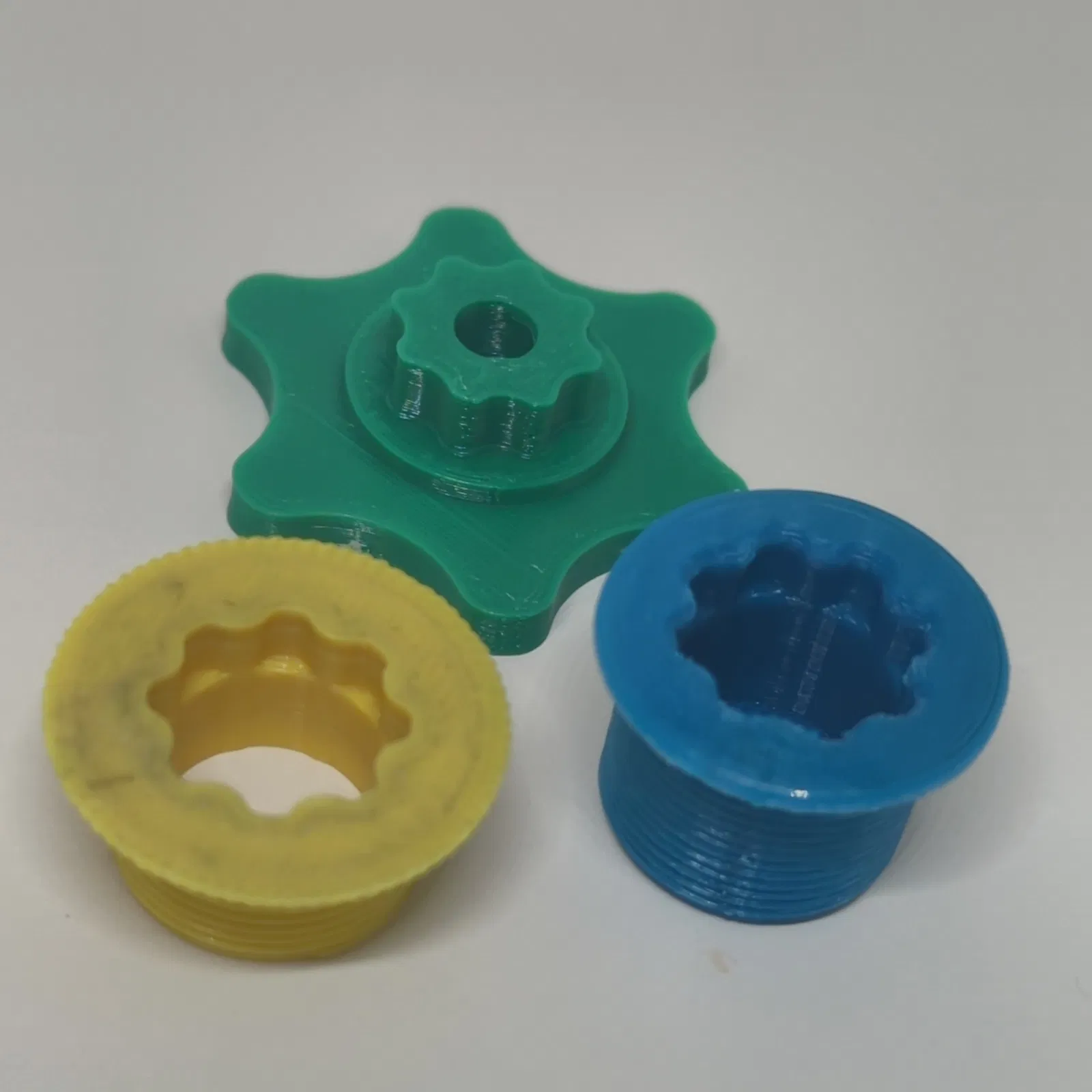

• File "mtb_bolt": Phù hợp cho hầu hết các loại giò dĩa MTB, ren ngắn hơn và có thiết kế hở. Mình đã test trên bộ Deore 5100. Mã tham khảo: Y1F811100

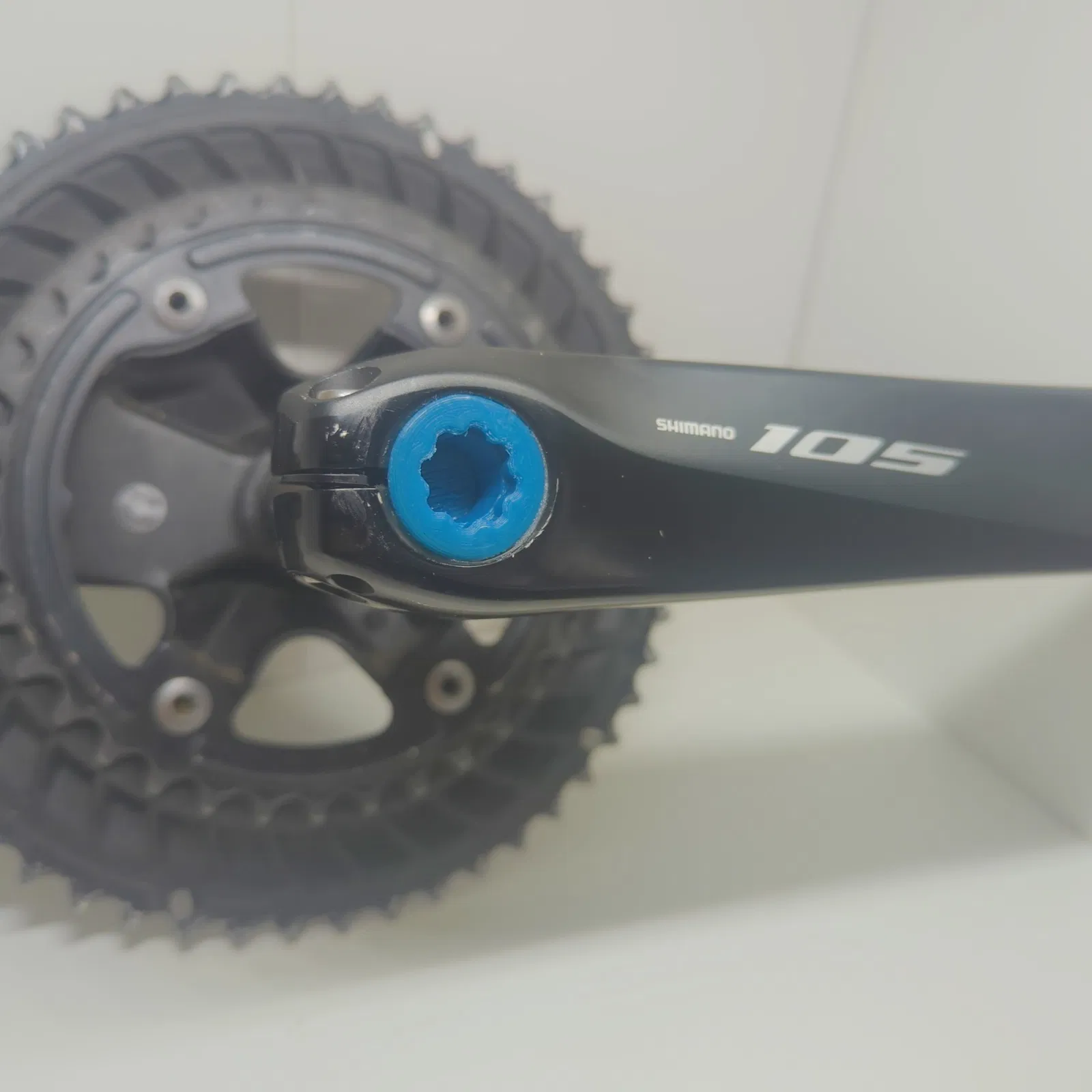

• File "road_bolt": Phù hợp cho hầu hết giò dĩa xe đạp đường trường, ren dài hơn và thiết kế kín. Mình đã test trên bộ 105 7000. Mã tham khảo: Y1P417000
• File cờ-lê h2_key: Thiết kế khác biệt một chút so với bản zin, hy vọng nó sẽ hiệu quả hơn.

Lưu ý là chỉ nên siết ốc với lực vừa phải. Các rãnh lục giác trên cờ-lê là không cần thiết vì dễ khiến người dùng siết quá chặt làm hỏng ốc.

Thông số in khuyến nghị:

• Ốc: In bằng PLA, chiều cao lớp in 0.12mm, nozzle 0.4mm (do ren ốc khá nhỏ).
• Cờ-lê: In bằng PLA, chiều cao lớp in 0.28mm, nozzle 0.4mm.

Khi in ốc, hãy đặt mặt có lỗ hướng xuống bàn in. Khuyến khích dùng support loại thưa (not too dense) thôi nhé.

Ốc có thể hơi chặt trong lần vặn đầu tiên, mình khuyên các bạn nên bôi một ít mỡ bò vào ren để vặn cho trơn tru.
