Bánh răng cho máy pha cà phê Tchibo, Beko, Grundig, SMEG, Severin, Oster

Chào mọi người!

Nếu bạn thấy mẫu in này hữu ích, hãy để lại đánh giá giúp mình nhé.

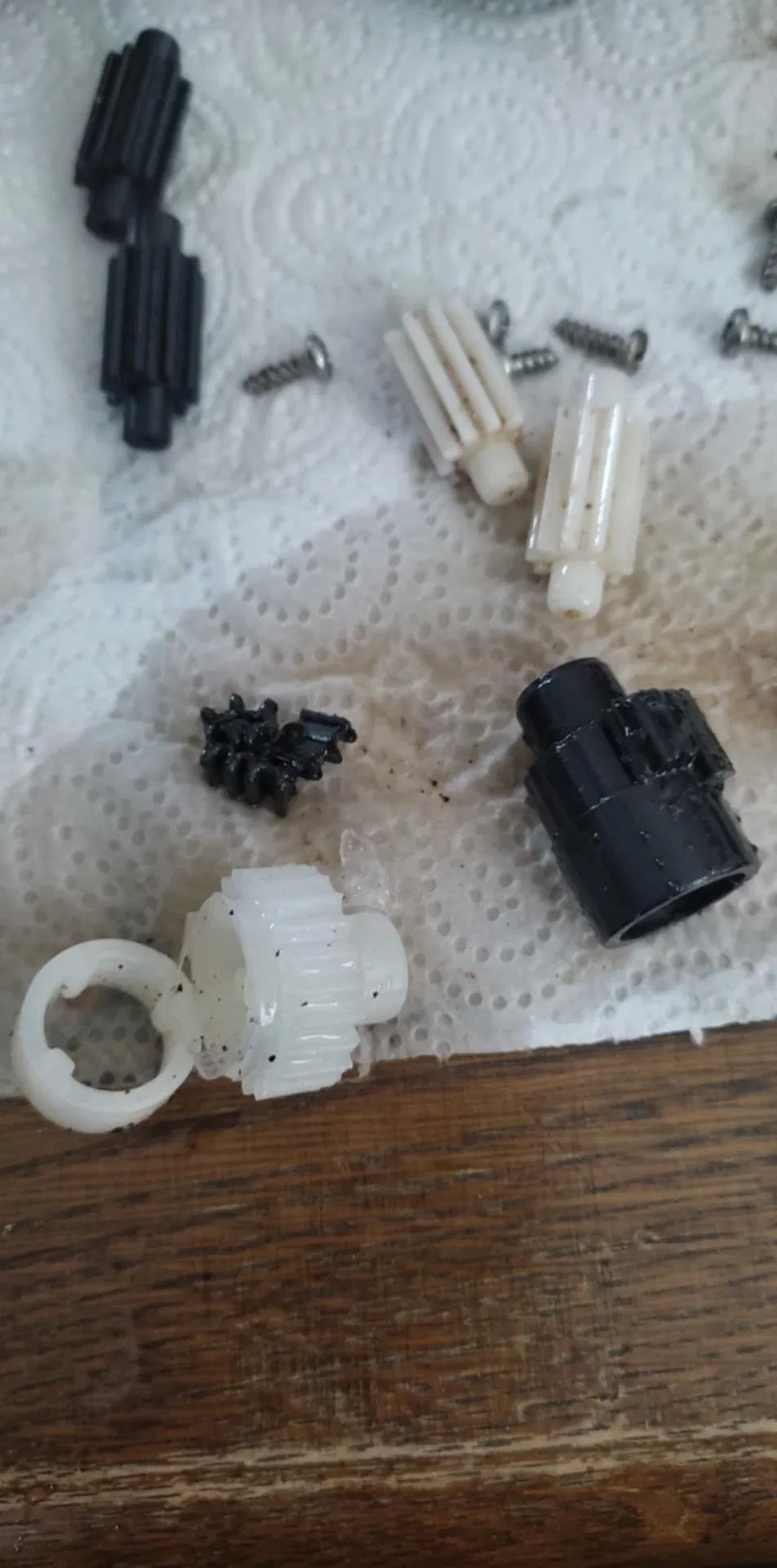

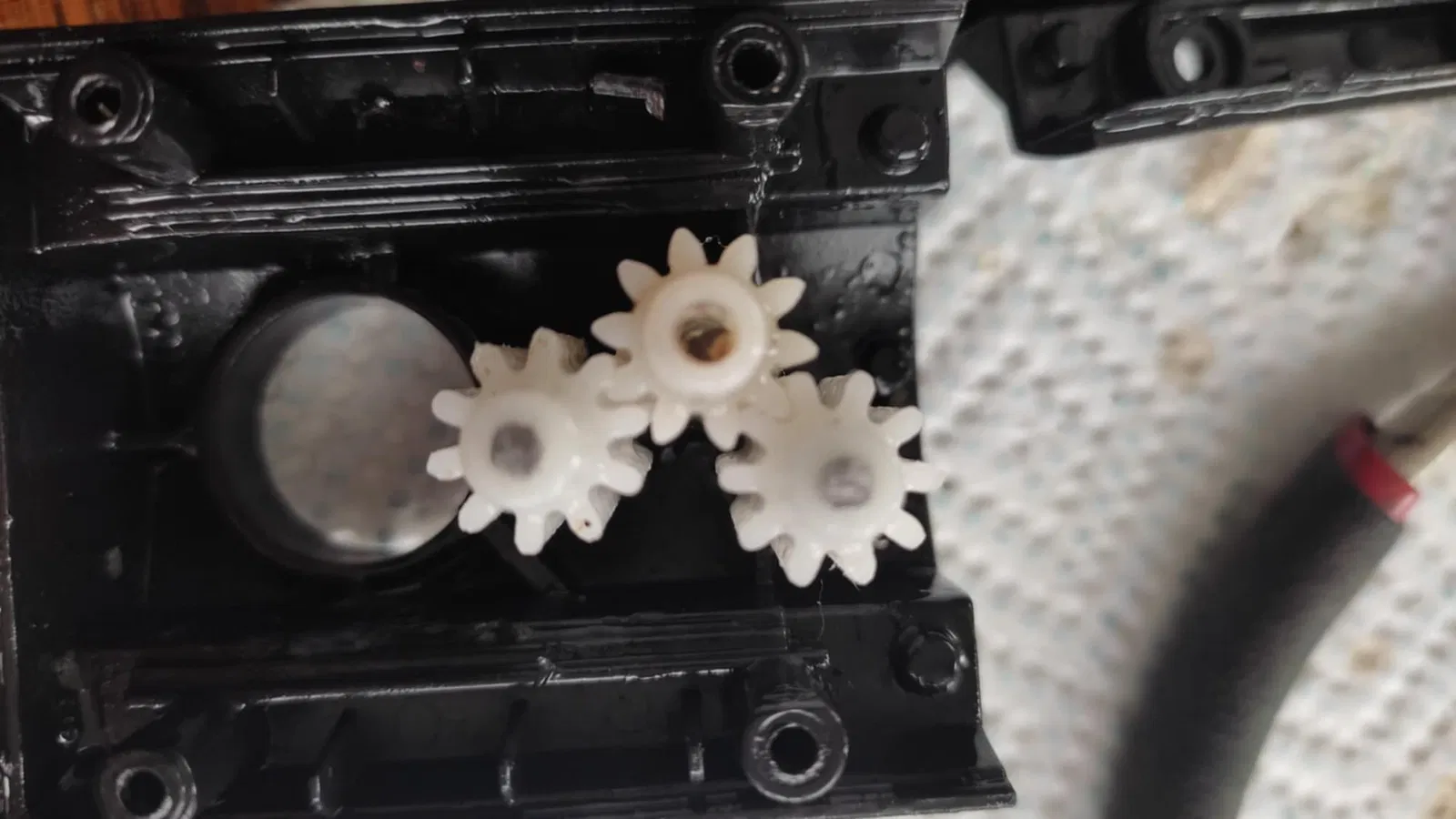

Anh trai mình có sở thích sửa chữa máy pha cà phê. Một lỗi thường gặp ở dòng máy pha cà phê Tchibo Esperto là các bánh răng này hay bị gãy. Những loại bánh răng thay thế trên thị trường thường không bền. Vì vậy, khi anh ấy cần, mình đã vẽ lại thiết kế này cho anh ấy.

Hóa ra, các bánh răng này cũng được dùng cho nhiều dòng máy pha cà phê khác:

• Tchibo Esperto Series
• Beko CEG 5301
• Grundig KVA 4830
• SMEG BCC01, BCC02
• Severin KV 8090
• Oster BVSTEM8100

Mình chưa thử in bằng máy in resin, chỉ mới in bằng FDM.

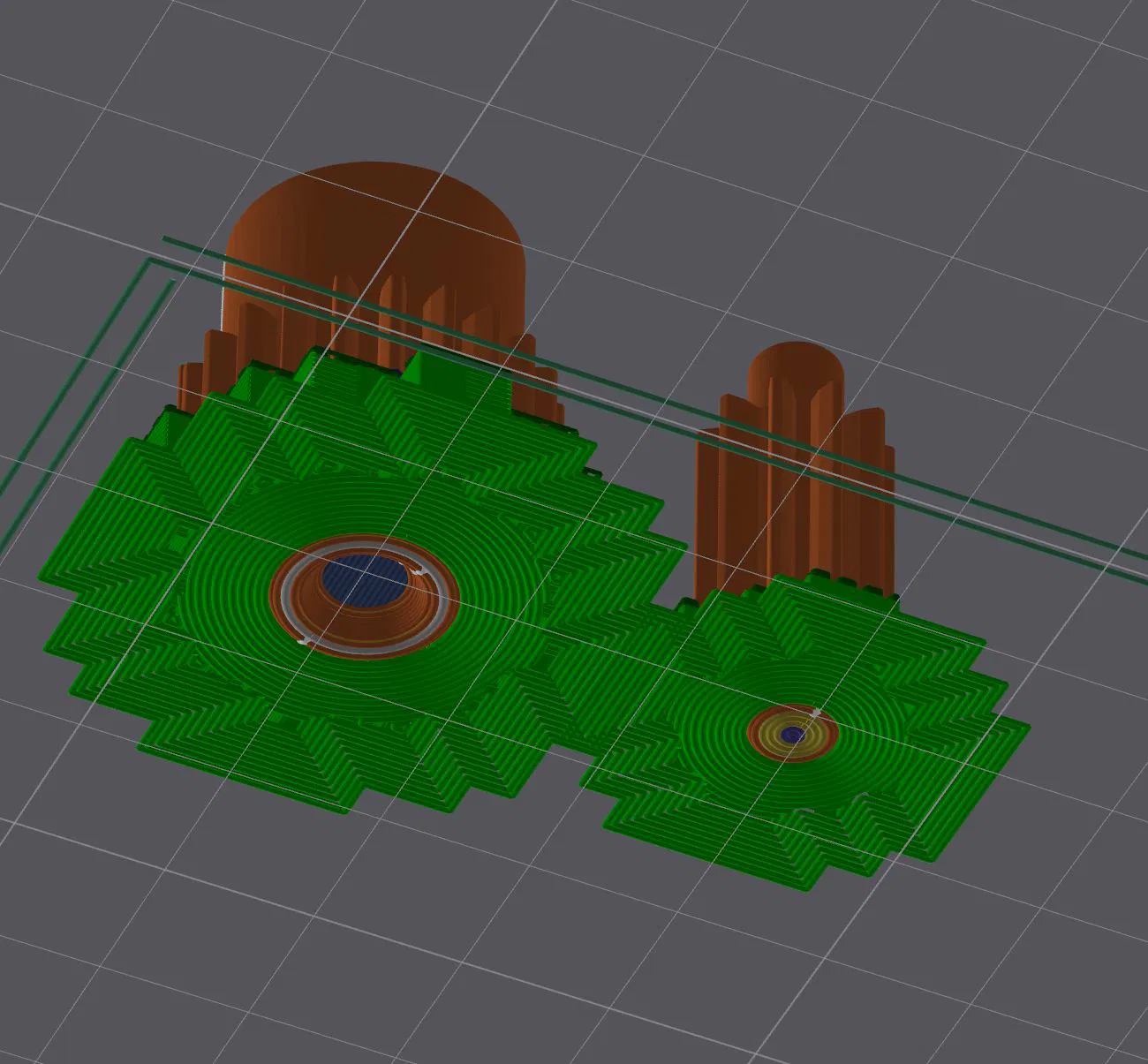

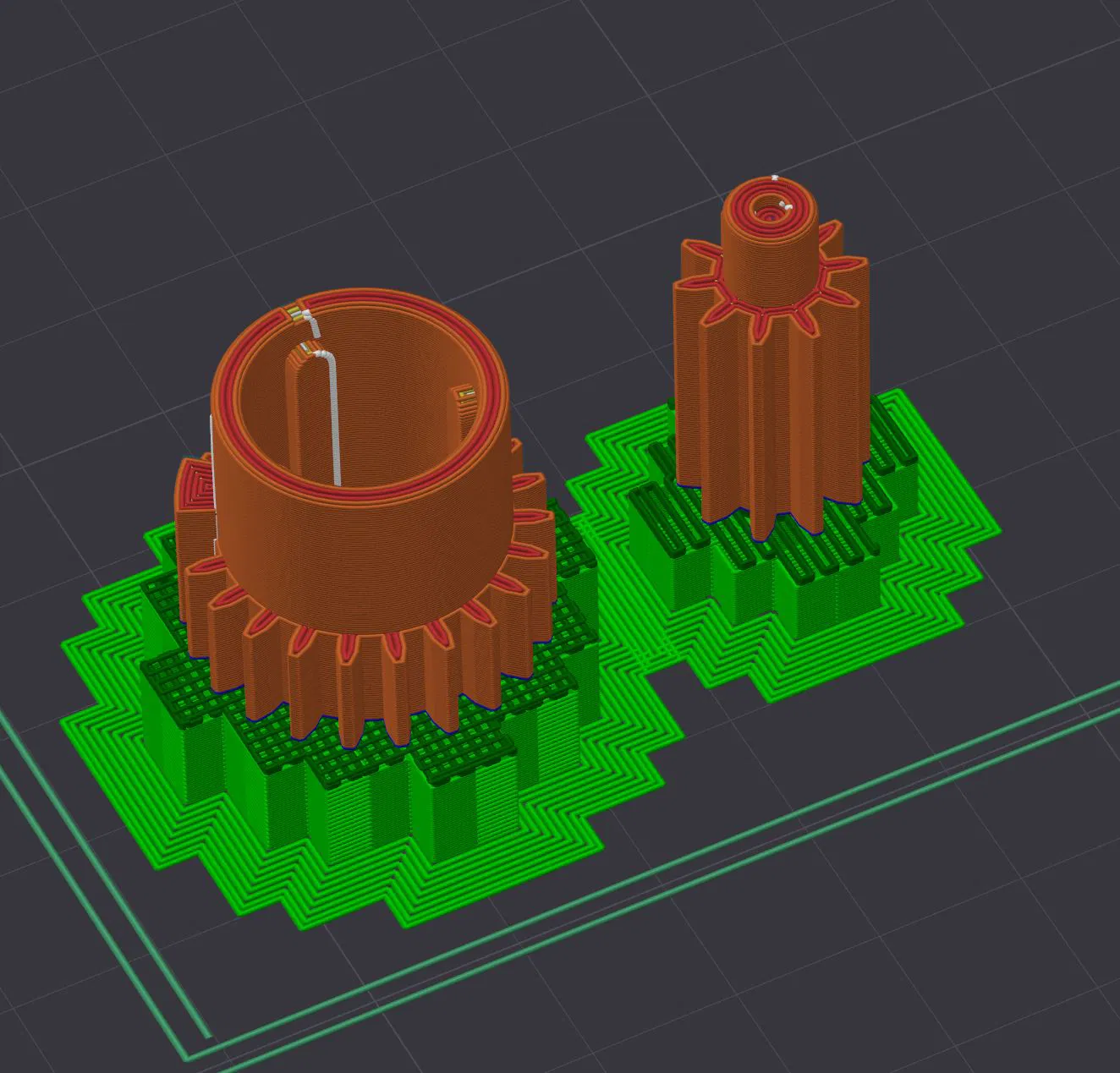

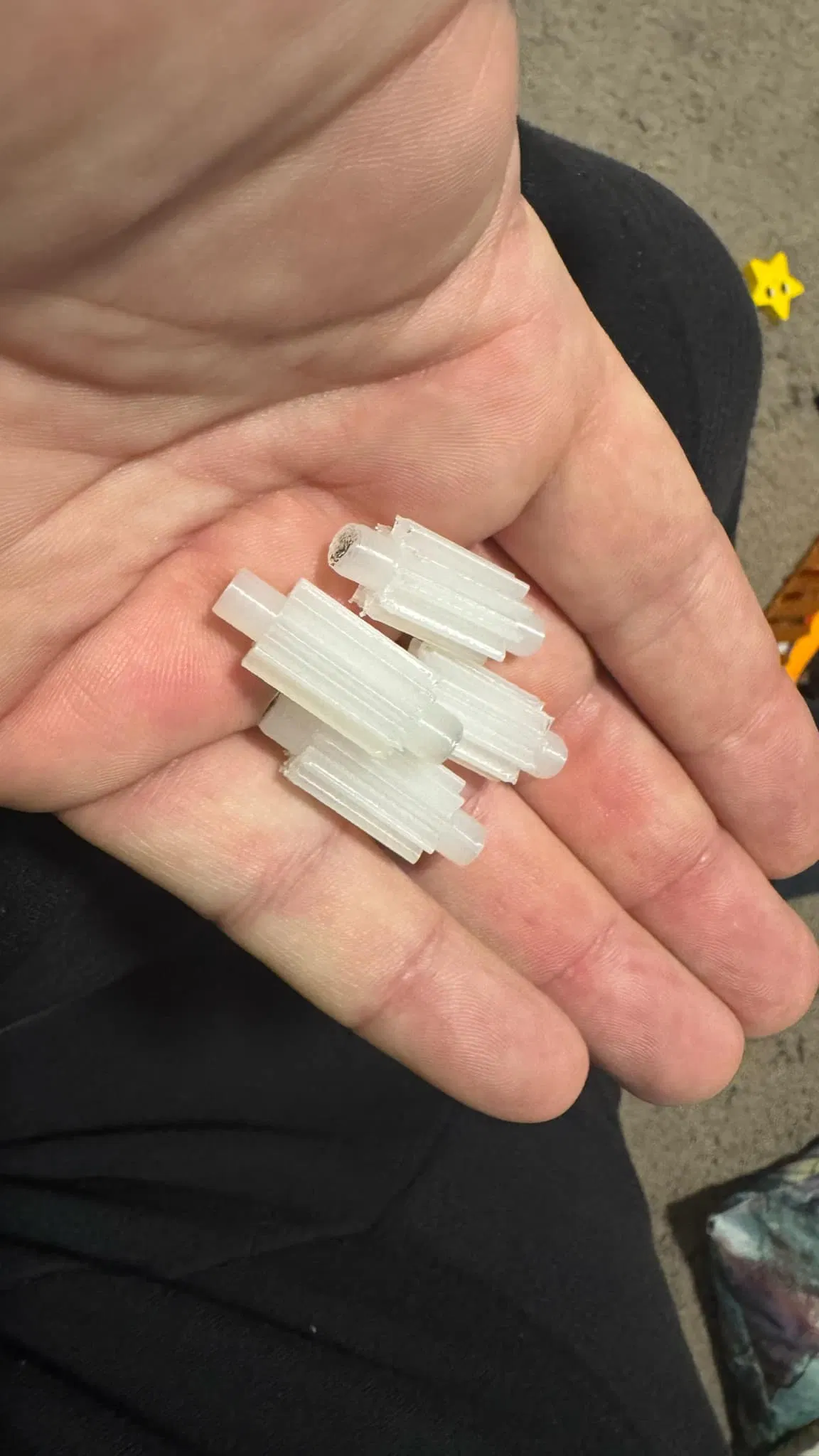

Chất liệu PETG và CF PLA bị gãy khá nhanh. Mình chưa thử với ABS. Tuy nhiên, sợi Nylon cho kết quả rất tốt. Phần hỗ trợ (support) như hình mình đính kèm là cấu hình đã hoạt động ổn định với mình.

Thông số in: 4 lớp tường (wall), chiều cao lớp 0.2mm, infill 100%.

Việc in chậm và giảm chiều cao lớp sẽ giúp tăng độ bám dính giữa các lớp. Mình in với sợi Nylon ở nhiệt độ 245 độ C trên bàn in Buildtak Nylon+, nhiệt độ bàn in là 60 độ C.

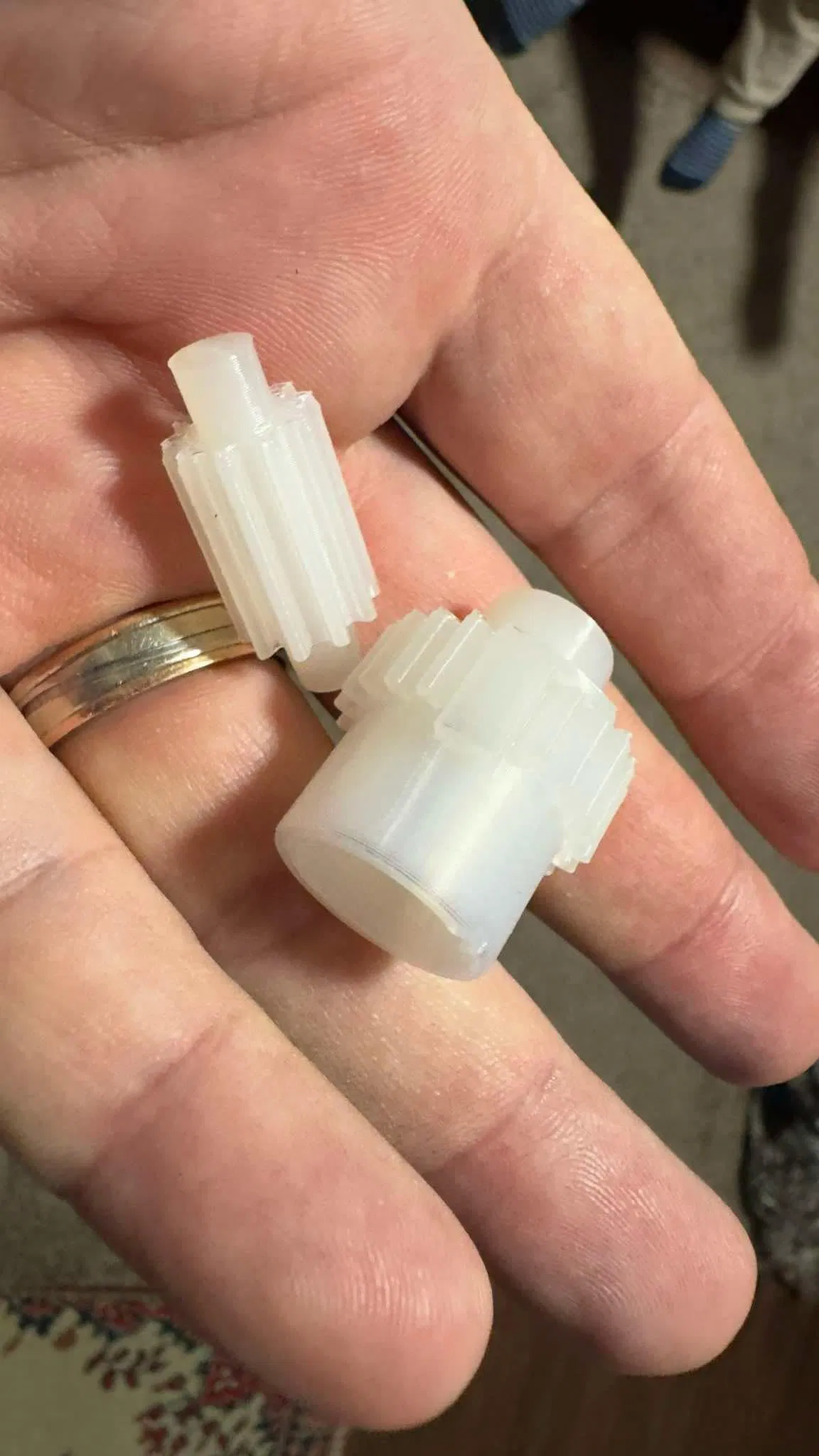

Có một cái chốt (pin) bên trong bánh răng lớn. Cái chốt này rất cần thiết vì nó dùng để nhấn công tắc.

Chúc các bạn thành công!
