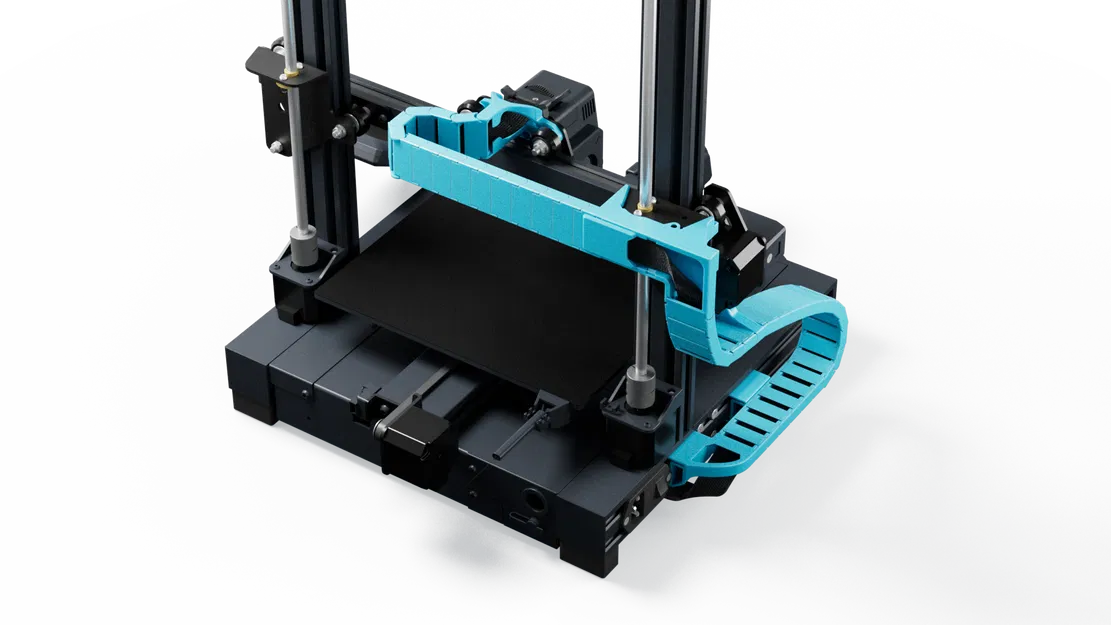

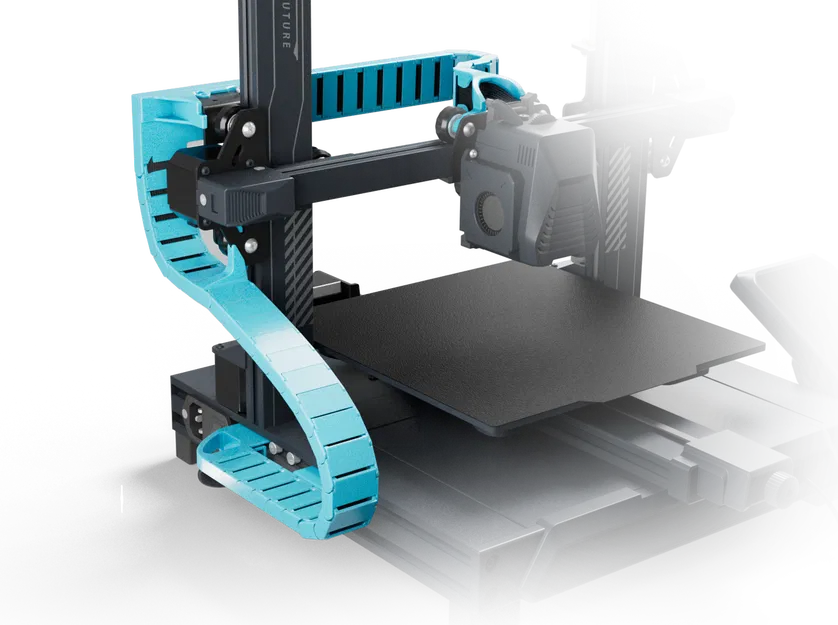

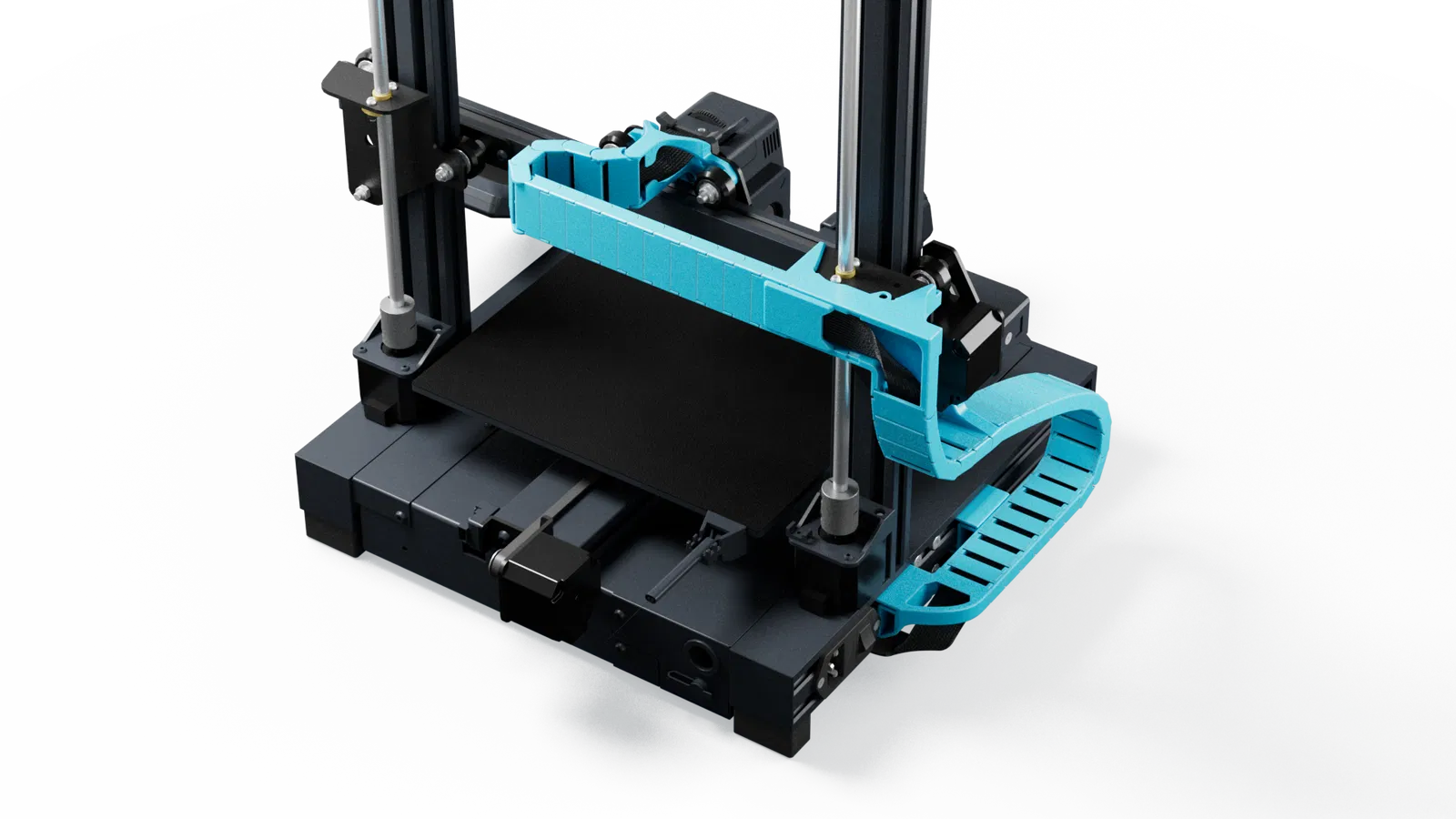

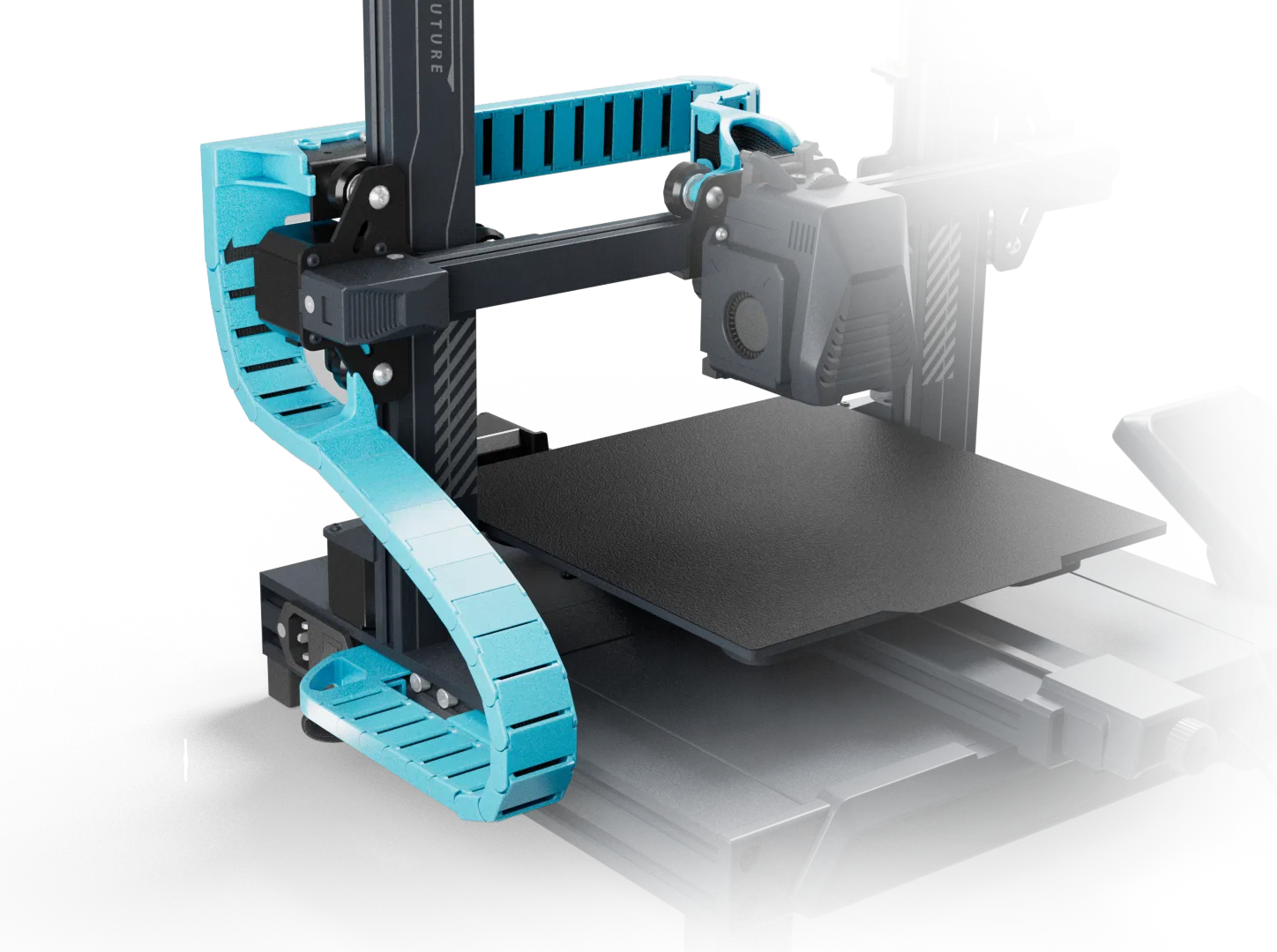

Hệ thống xích dẫn cáp cho Neptune 3 / 4 Series

Cập nhật (24/01/2025): Hiện tại bản 4Pro chưa tương thích với phần ZMount<>Extruder do tấm gắn (mounting plate) khác biệt hoàn toàn - bạn cứ làm theo hướng dẫn lắp đặt được khuyến nghị nhé!

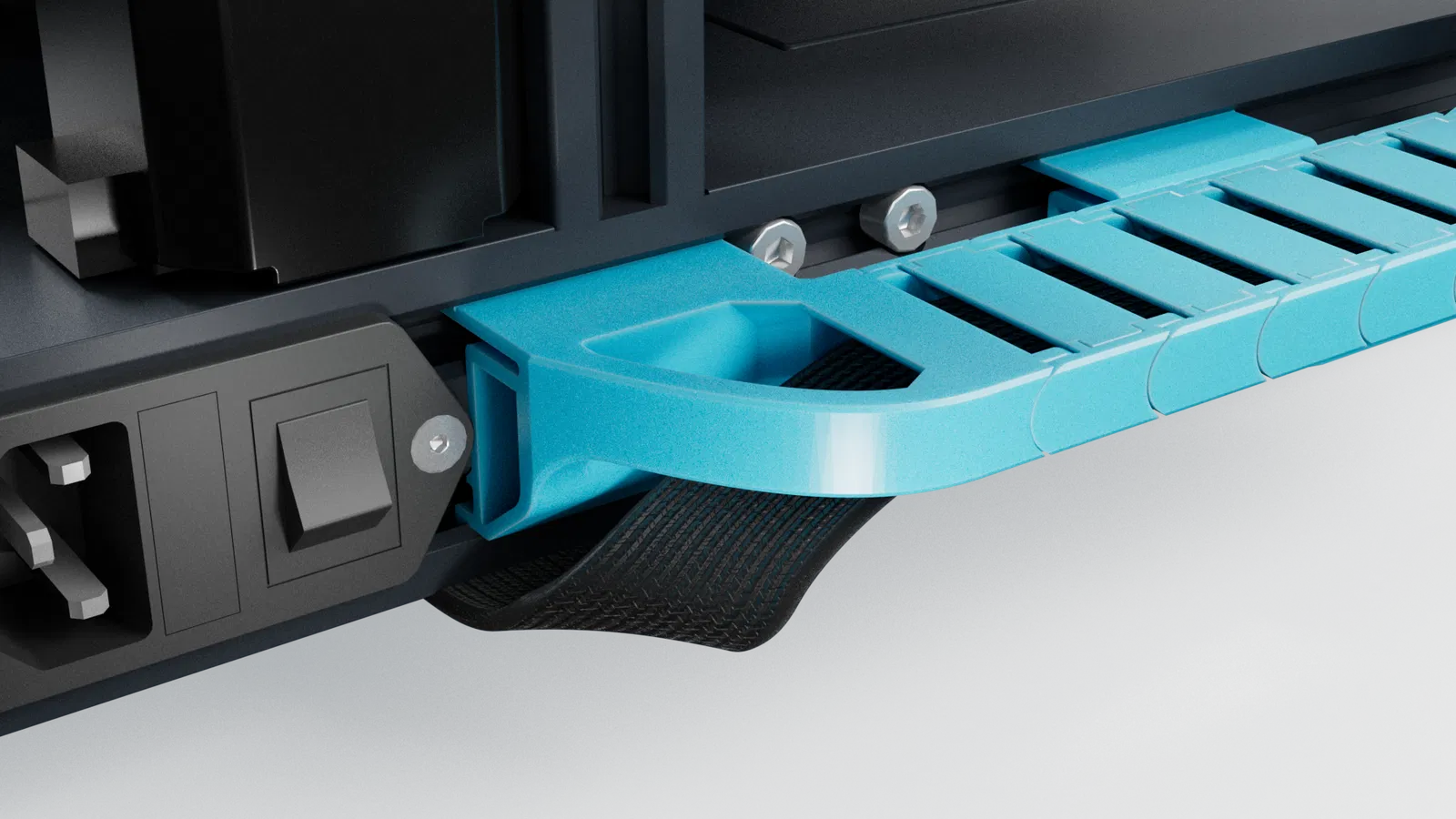

Hệ thống xích dẫn cáp này được thiết kế nhằm khắc phục các nhược điểm của hệ thống cũ trên dòng Neptune 4. Ngoài ra còn có các mắt xích chuyển đổi (Adapter-chainlinks) để bạn có thể kết hợp linh hoạt giữa hệ thống cũ và mới nếu muốn.

Đặc điểm nổi bật

• Dung sai chặt chẽ hơn
• Ít bị võng hơn
• Giảm tải cho dây cáp động cơ trục X và công tắc hành trình (Limit switch)
• Tương thích với N4 Plus/Max

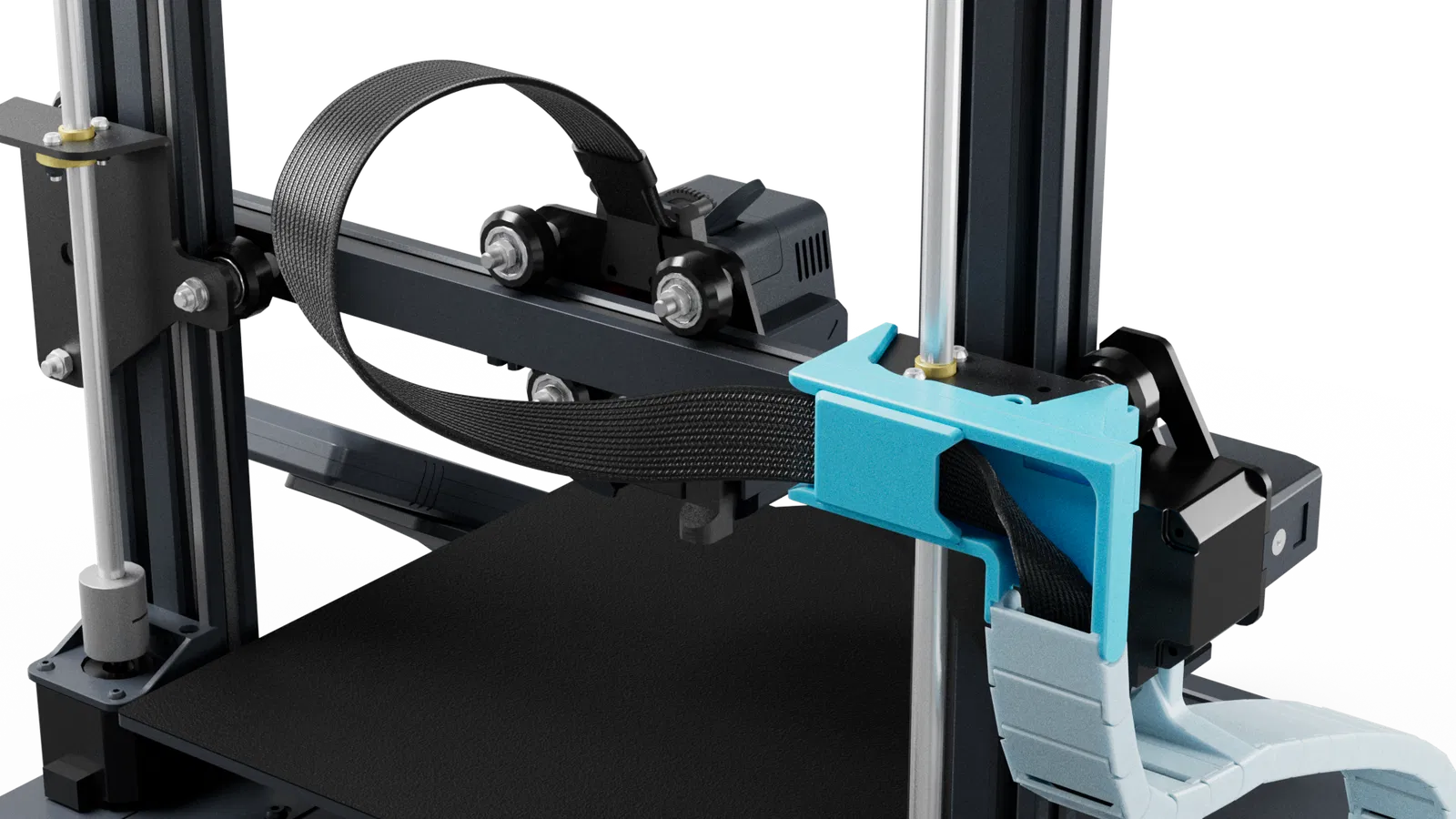

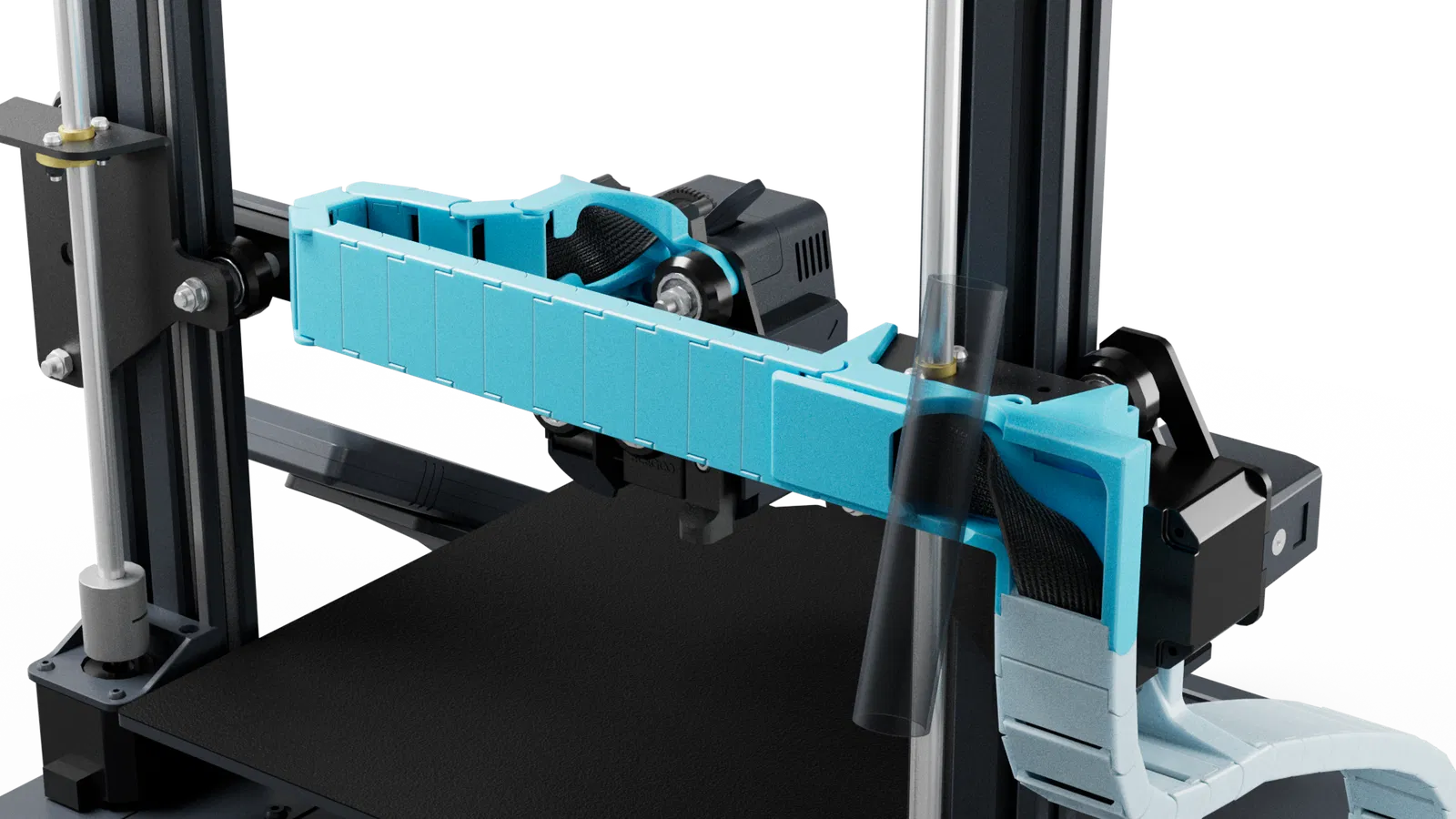

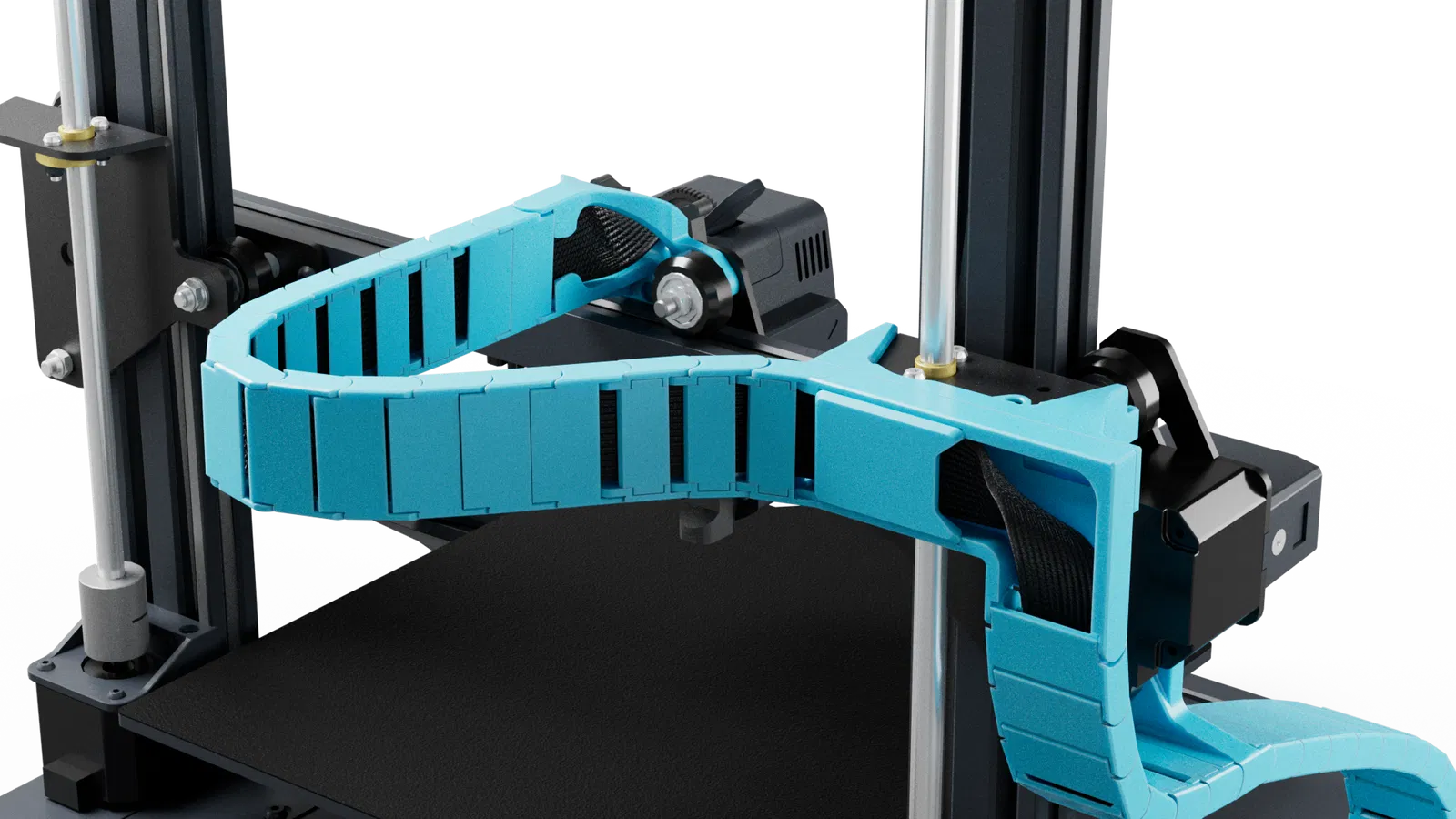

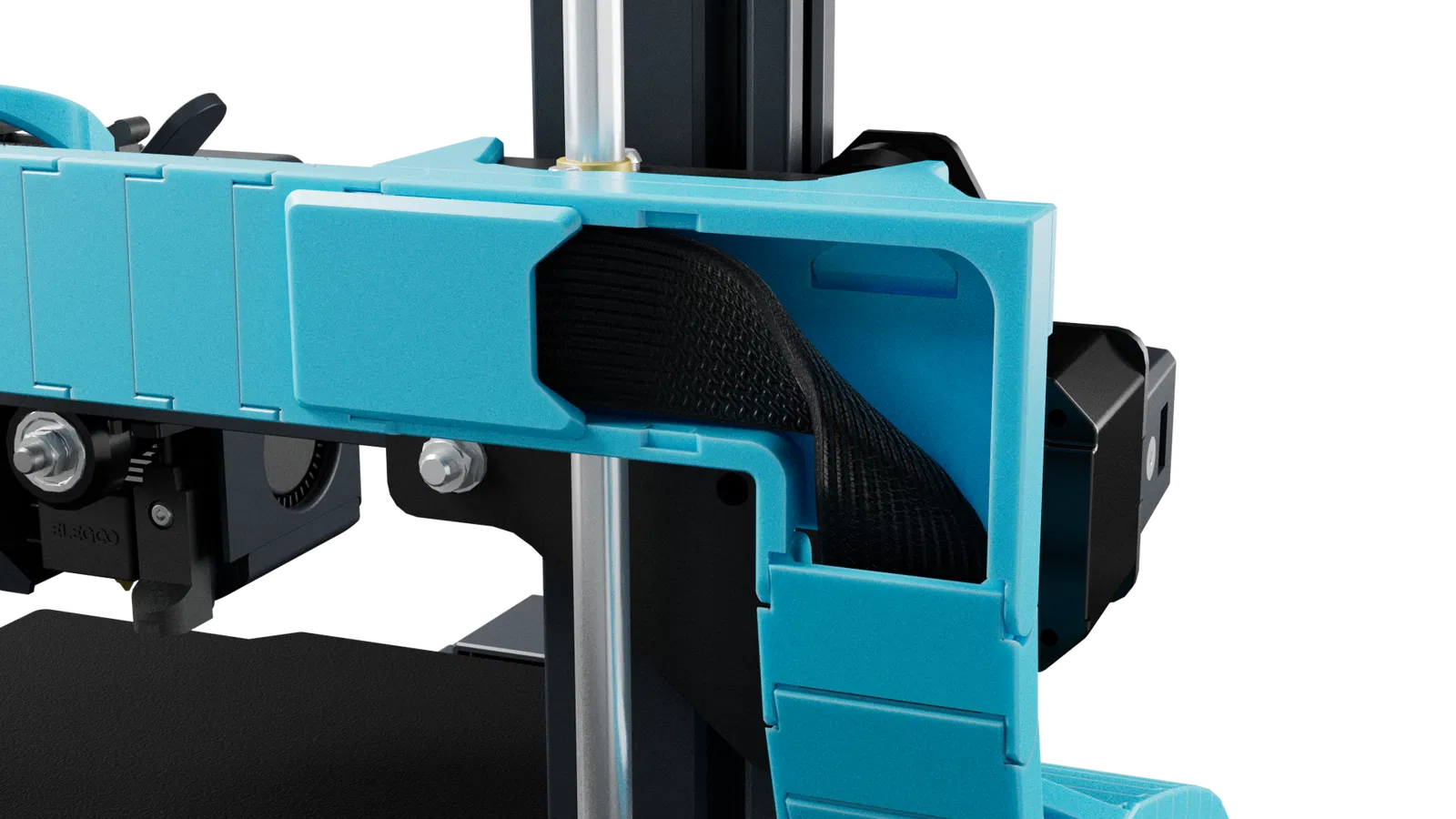

• Nhiều tùy chọn cho việc đi dây từ Z-Mount đến cụm đùn (Extruder)
• Có sẵn file STEP
• File PDF riêng biệt bao gồm các mẹo sử dụng linh kiện trong hệ thống này
• Mắt xích có không gian bên trong lớn và
  • Có điểm buộc dây rút bên ngoài (đang cập nhật)
• Adapter chuyển đổi từ/sang hệ thống cũ giúp tận dụng lại các bản in cũ

Khuyến nghị khi in ấn

• Chất liệu: PETg hoặc ASA/ABS
• Slicer: Orca, sử dụng Wall Generator là Arachne
• Độ rộng nét/Chiều cao lớp: 0.4/0.2
• 3 tường (Wall), 5 lớp trên (Top), 3 lớp dưới (Bottom)
  • Nếu muốn nhẹ hơn thì dùng thông số 2 / 4 / 3 (tiết kiệm được 10% trọng lượng)
• Infill: 6-10% dạng Honeycomb hoặc Gyroid
• Arachne “min wall width” 75%
• Thứ tự tường: inner/outer/inner
• Cần hỗ trợ (Support) cho Z-Mount và Sidesupport. Dùng support thường, chỉ cần dựng từ bàn in
• Số lượng mắt xích:
  • N4/Pro: 21 đáy, 5 đoạn Sidesupport<>ZMount, 18 đoạn đến Extruder
  • N4 Max: 35 đáy, 5 đoạn Sidesupport<>ZMount, 30 đoạn đến Extruder
• Tránh dùng Brim cho các mắt xích - sẽ rất khó vệ sinh sau khi in
• Cần dùng keo để lắp ráp!!

Các phiên bản

v12b - Tối ưu hóa nhỏ các mắt xích
v12 - Làm lại các mắt xích adapter, tương thích với bản mod SilencedFrost X-Linear Rail
v11b - Thêm ngàm gắn Extruder Neptune 3 để tương thích hoàn toàn với dòng N3
v11 - Sửa lỗi chiều dài cáp cho bản 4Max bị ngắn
v10b - Sidesupport thoáng hơn giúp đi dây động cơ/công tắc hành trình dễ dàng
v10 - Bản phát hành đầu tiên

---
