Giá đỡ cuộn nhựa trên nóc Creality K1C (có cảm biến báo hết nhựa)

Mình vừa làm một phiên bản mới với thiết kế dẫn ống PTFE tốt hơn.

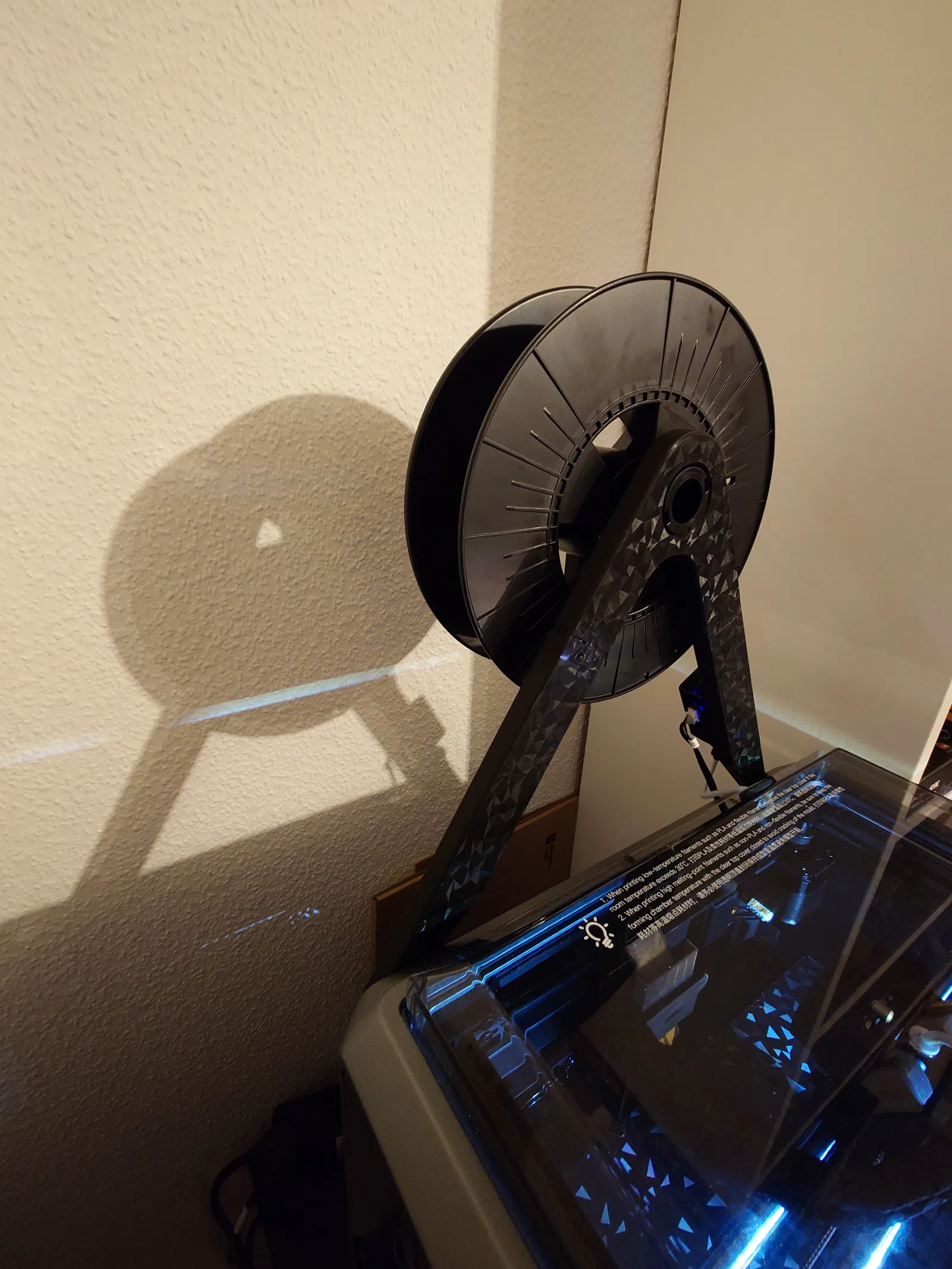

Máy in của mình đặt trong không gian hẹp nên rất khó thao tác ở phía sau. Vì không tìm được giá đỡ cuộn nhựa nào ưng ý, mình quyết định tự thiết kế một cái.

Tính năng (lý do mình tự thiết kế):

• Không cần riser (khung nâng nắp)
• Vẫn sử dụng được nắp máy bình thường

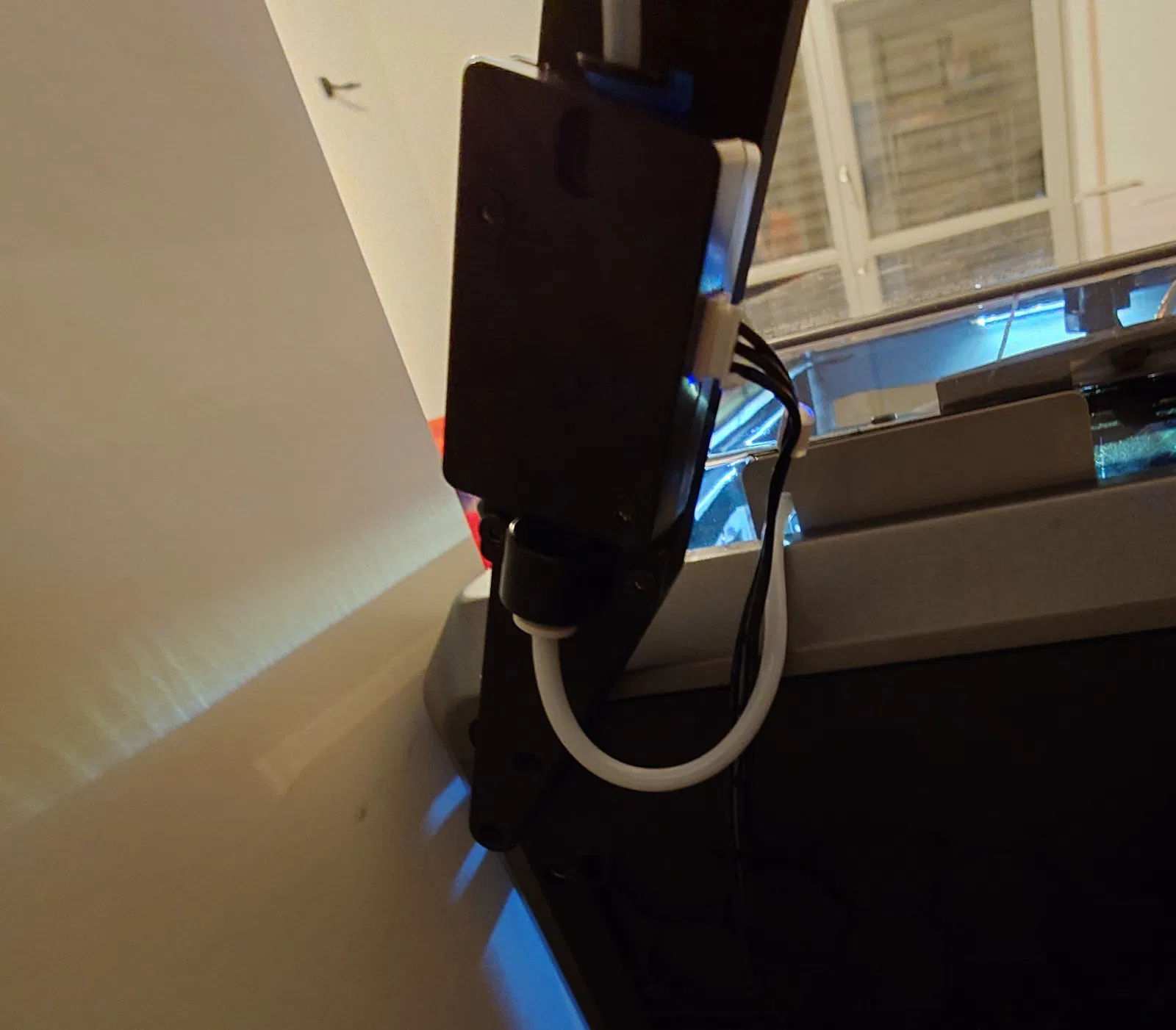

• Tích hợp sẵn cảm biến báo hết nhựa (filament runout sensor)

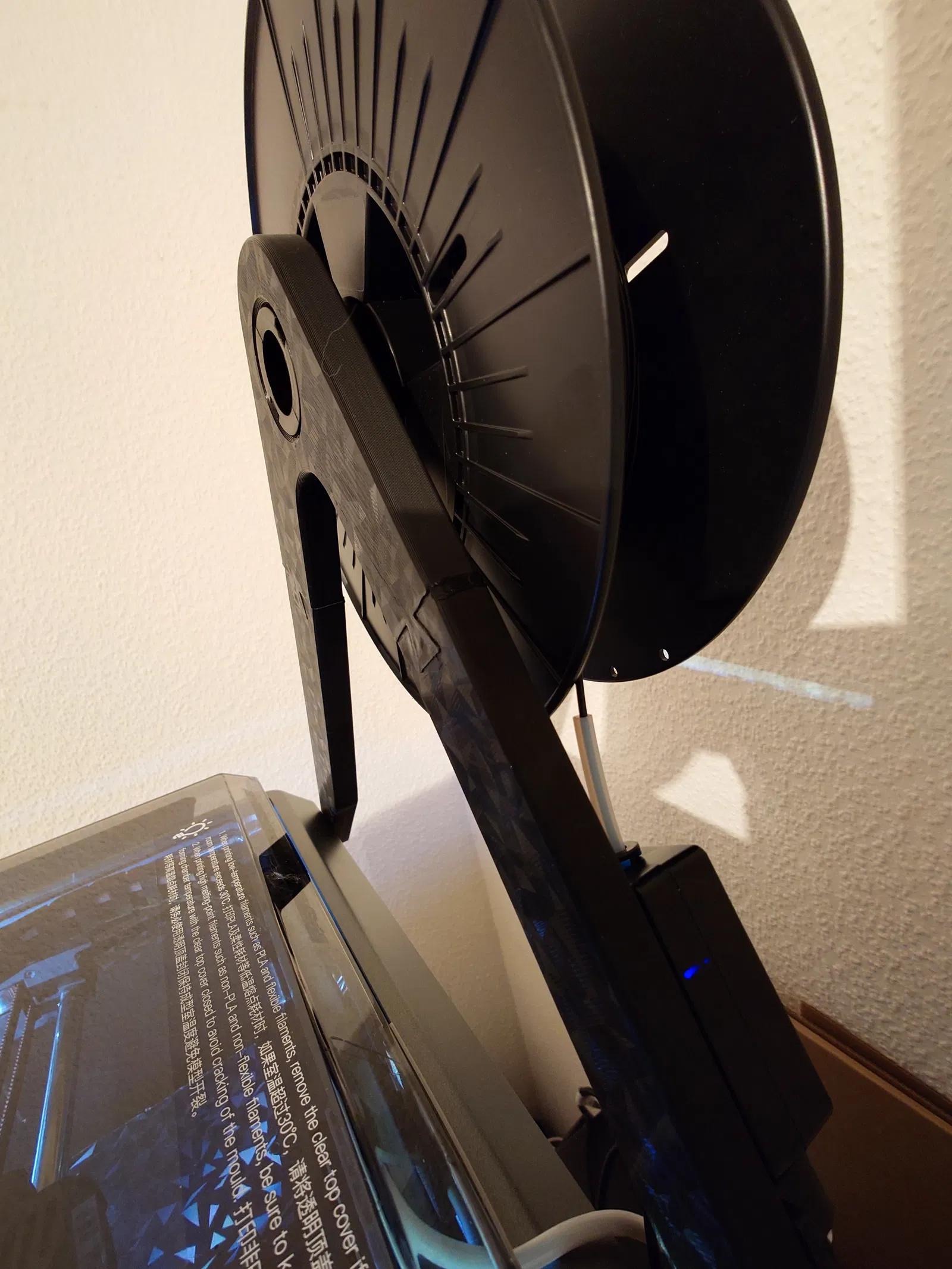

• Dễ dàng thay cuộn nhựa từ phía trước

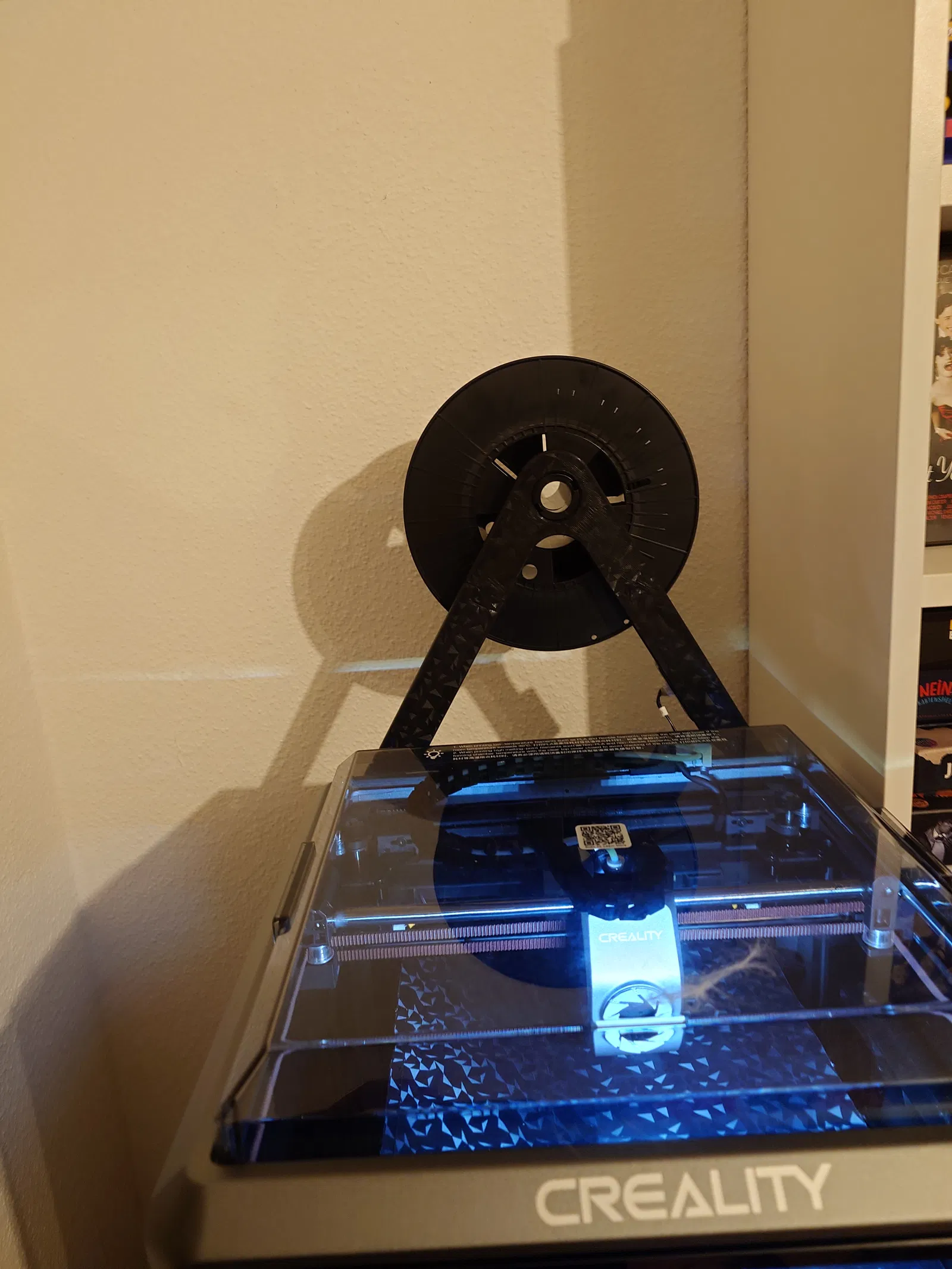

• Không làm tăng chiều rộng tổng thể của máy
• Cực kỳ chắc chắn (nhưng đối xứng, nhìn rất đẹp)

Đây là sản phẩm đầu tiên mình tự thiết kế bằng CAD nên chắc chắn còn nhiều thiếu sót, nhưng mình rất vui vì đã làm được ngay trong lần thử đầu tiên.

CẢNH BÁO: Ban đầu mình làm không tính đến sai số (tolerances). Sau đó mình đã thêm khoảng hở 0.15mm cho các khớp nối đuôi én và làm mỏng các chốt khóa ống giữ nhựa, nhưng mình chưa in thử với các điều chỉnh này. Lỗ lắp ống nhựa khá khít, mình giữ nguyên vì sợ sửa lại sẽ hỏng mất :P

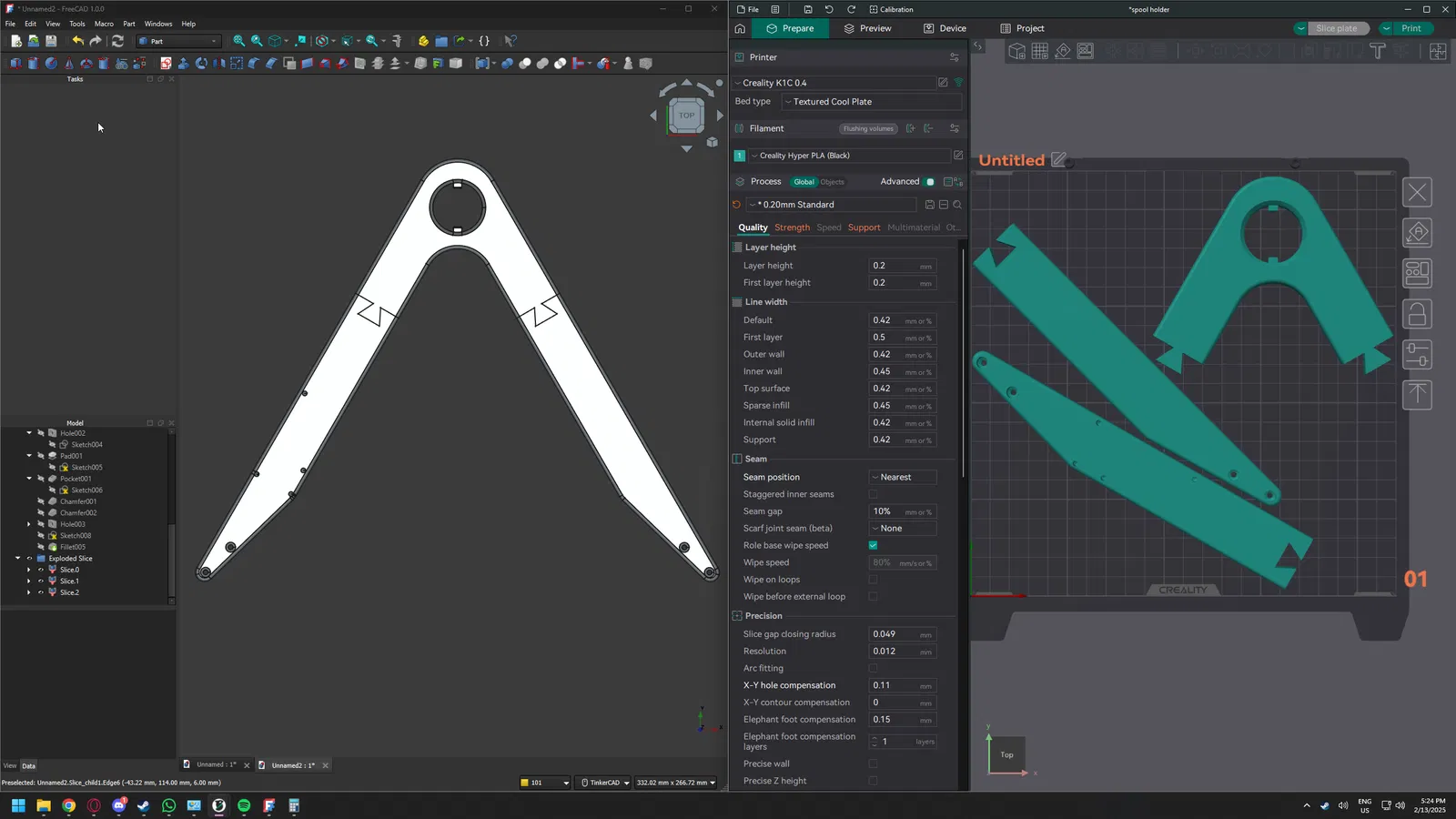

Mình in với 3 lớp vỏ và 30% infill (dạng adaptive cubic). Mình có dùng mỏ hàn để nung chảy các đường nối cho chắc, mặc dù có thể không cần thiết lắm.

Bạn sẽ cần thay ốc zin bằng ốc M3x12. KHÔNG dùng ốc dài hơn vì chúng sẽ đâm vào dây curoa XY làm kẹt máy! Đối với cảm biến hết nhựa và đầu nối PTFE, cứ dùng ốc zin là được.

Mình phải cắt bỏ khoảng 5cm ống PTFE vì độ cong hơi gắt, nhưng vì hơi lười nên mình chưa chỉnh lại.

Có thể dùng được với nhựa TPU nếu lắp ống giữ nhựa hướng về phía trước (nếu không được thì bạn thử dùng ống nối dài xem sao). CHƯA KIỂM CHỨNG

Cảm ơn @Henlor đã chia sẻ file CAD của máy K1, nhờ vậy mà việc đo đạc và căn chỉnh lỗ bắt ốc chính xác ngay từ đầu rất dễ dàng!
