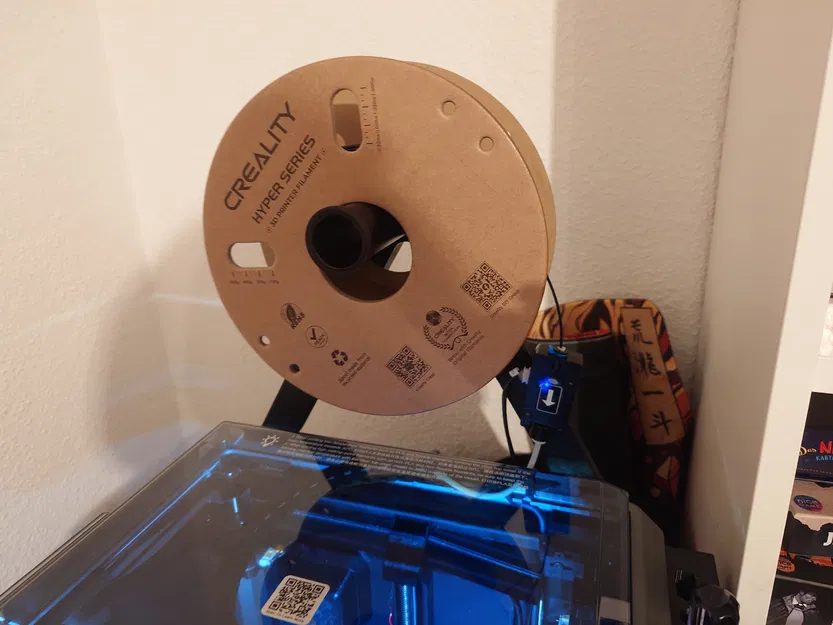

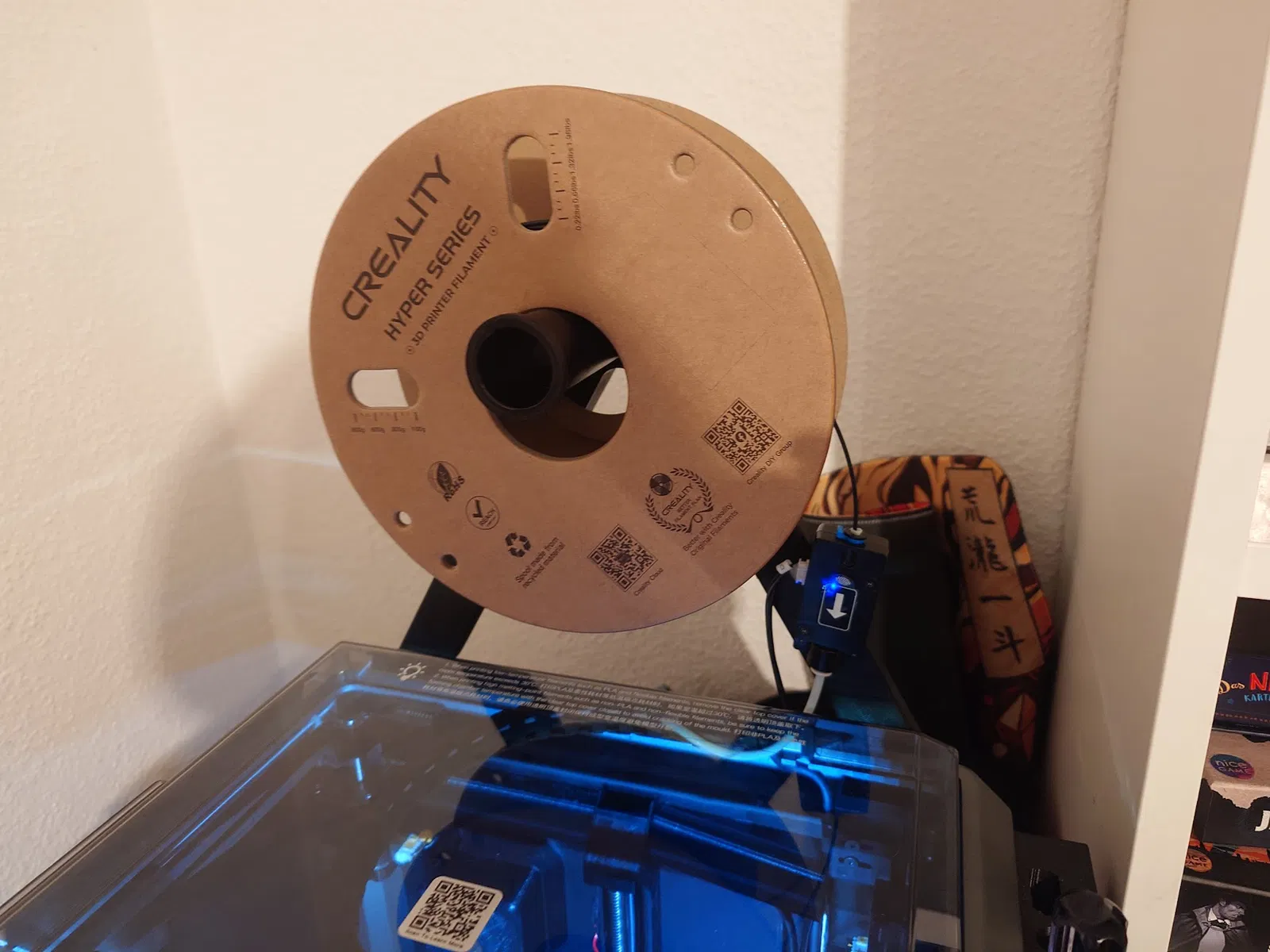

Giá đỡ cuộn nhựa Creality K1C (có cảm biến) v2

Trước đây mình bị gãy nhựa vài lần do góc uốn của ống PTFE ở thiết kế cũ quá gắt. Vì không giữ lại file dự án nên mình phải vẽ lại từ đầu… cũng tốt, vì nhờ vậy mình chuyển sang dùng Fusion thay vì FreeCAD (do trước đây mình gặp nhiều khó khăn khi dùng nó). Dù thiết kế này chưa chắc đã tối ưu hơn do tay nghề CAD của mình còn hạn chế, nhưng mình đã cải thiện được góc uốn của ống PTFE và tăng độ dày phần trên để gắn được hai cuộn nhựa cùng lúc!

Một số nhược điểm mới:

• Phần khớp nối đuôi én (dovetail) mình làm xuyên suốt theo chiều dài, nhìn thì có vẻ hợp lý nhưng thực tế lại khó in và khó lắp ráp do thiếu độ hở.
• Chiều dài dây cảm biến cảm biến hết nhựa (filament sensor) có thể hơi căng (mình đã hạ thấp lỗ gắn xuống một chút để cải thiện). Có thể bạn cần cắt bớt các dây rút nhựa mà hãng buộc sẵn để lấy thêm chiều dài dây.

Lưu ý:

• Việc in ấn và lắp ráp khó khăn hơn trước (bạn có thể thử tăng nhẹ tỷ lệ phần trên để lắp dễ hơn).
• Trong hình, bạn sẽ thấy mình có cắt bớt ống PTFE dẫn vào cảm biến, điều này không bắt buộc, mình chỉ làm vậy do thói quen thôi.

Tính năng (lý do mình tự thiết kế):

• Không cần khung nâng (riser).
• Vẫn dùng được nắp đậy bình thường.
• Tích hợp sẵn cảm biến hết nhựa.
• Thay cuộn nhựa dễ dàng từ phía trước.
• Không làm tăng kích thước chiều ngang của máy.
• Cấu trúc rất chắc chắn và đối xứng.

Cảnh báo lắp ráp:

• Cần thay ốc zin bằng ốc M3x12. KHÔNG được dùng ốc dài hơn vì chúng sẽ đâm vào dây đai XY, làm kẹt máy!
• Với cảm biến hết nhựa và khớp nối PTFE, hãy dùng ốc zin.
• Mình đã cắt bớt khoảng 5cm ống PTFE.
• Có thể dùng được với nhựa TPU nếu quay ống dẫn hướng ra phía trước (chưa kiểm chứng).

Cảm ơn @Henlor đã cung cấp file CAD của dòng K1, nhờ đó việc lấy kích thước chuẩn xác hơn nhiều!
