Dốc (Ramp) tham số cho ngưỡng cửa - Dành cho robot hút bụi

Đây là mẫu dốc (ramp) tham số dành cho robot hút bụi.

Mình đã thiết kế lại dựa trên bản gốc của Richard Butler-Malone bằng tính năng mô hình tham số của Fusion.

Đối với phiên bản ngưỡng cửa 800 mm và độ sâu 50 mm (độ dốc 10.2°, 18%), bạn cần các linh kiện sau:

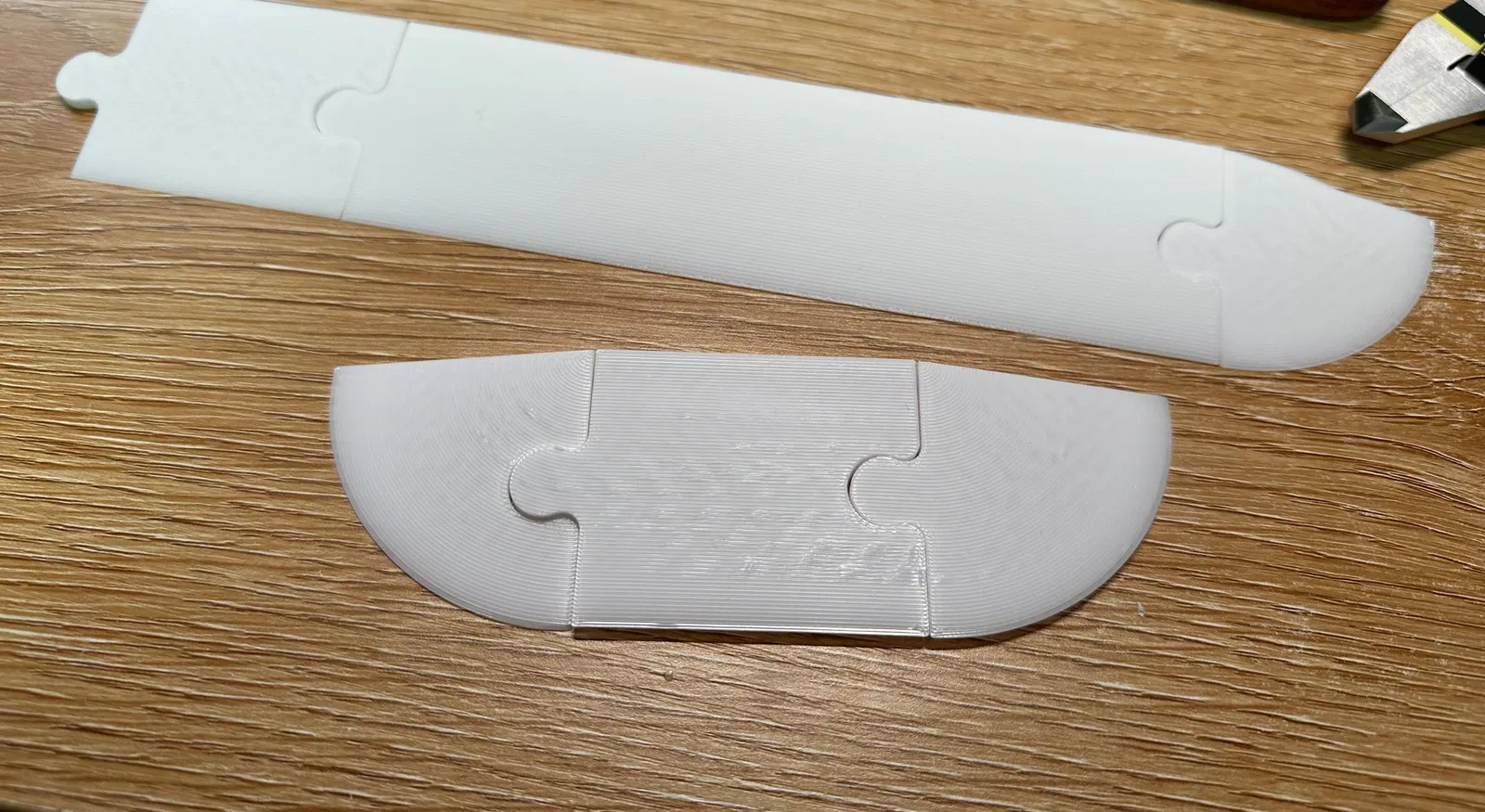

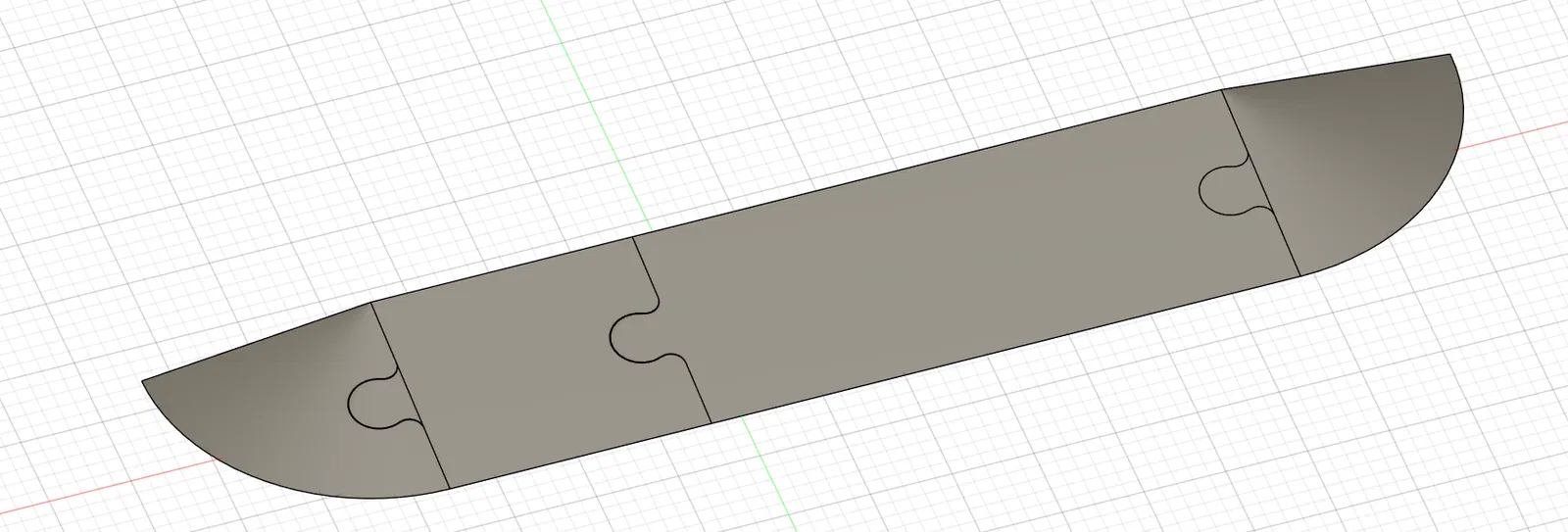

• Phần cố định bên trái: 50 mm (bằng với độ sâu cấu hình sẵn) + 80 mm
• Phần ở giữa có thể tùy chỉnh: (180 mm × 3) + 80 mm
• Phần cố định bên phải: 50 mm (bằng với độ sâu cấu hình sẵn)

Đối với phiên bản ngưỡng cửa 800 mm và độ sâu 60 mm (độ dốc 8.5°, 15%), bạn cần các linh kiện sau:

• Phần cố định bên trái: 60 mm (bằng với độ sâu cấu hình sẵn) + 80 mm
• Phần ở giữa có thể tùy chỉnh: (180 mm × 3) + 60 mm
• Phần cố định bên phải: 60 mm (bằng với độ sâu cấu hình sẵn)

Lưu ý:

• Các phần cuối bên trái và phải có chiều rộng cố định bằng với độ sâu của chúng.
• Phần trái-1 có chiều rộng cố định 80 mm.
• Chỉ phần ở giữa là có thể điều chỉnh được chiều rộng.

Tất cả các phần đều có chiều cao và độ sâu tùy chỉnh hoàn toàn, được áp dụng đồng nhất cho toàn bộ mẫu.

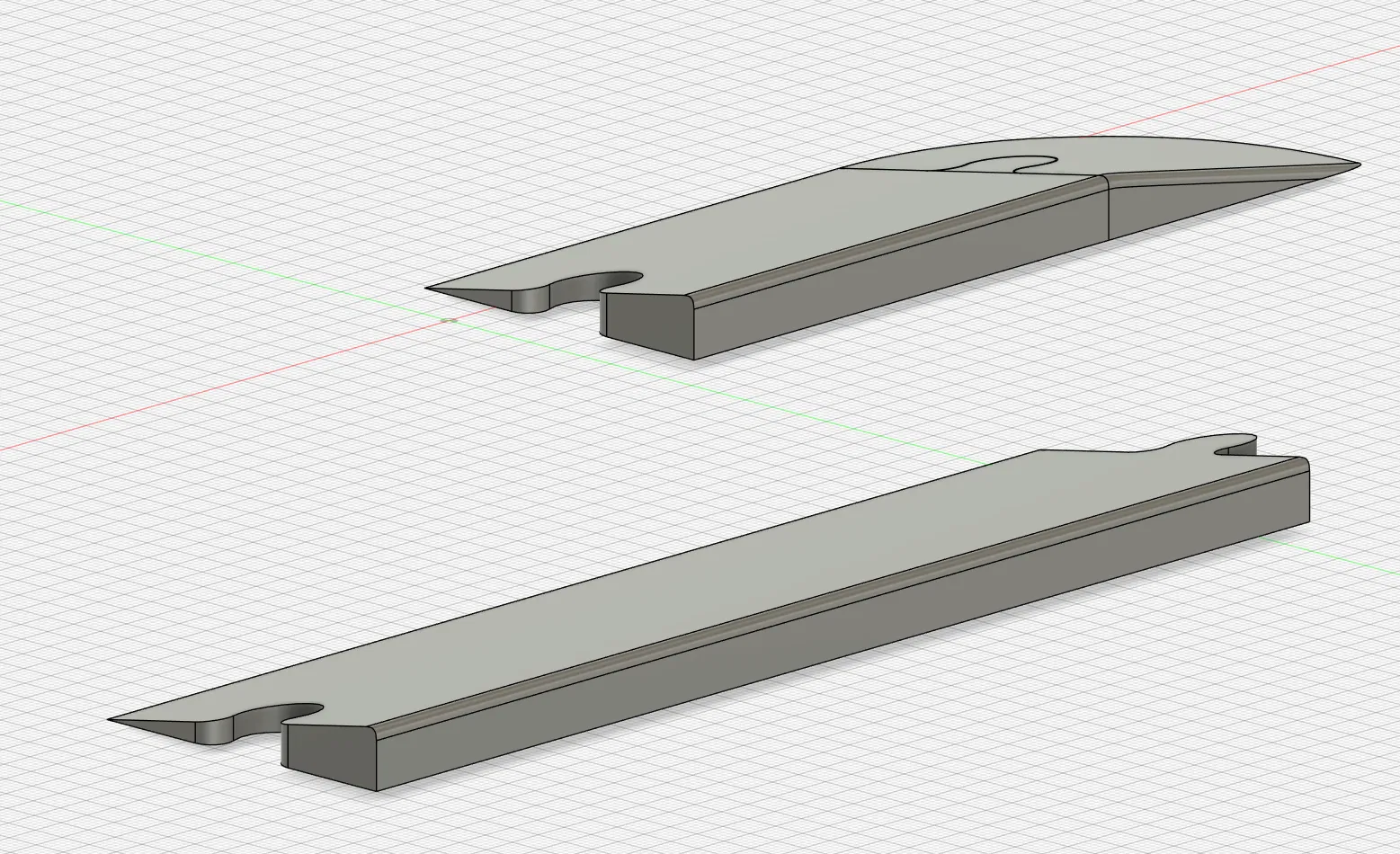

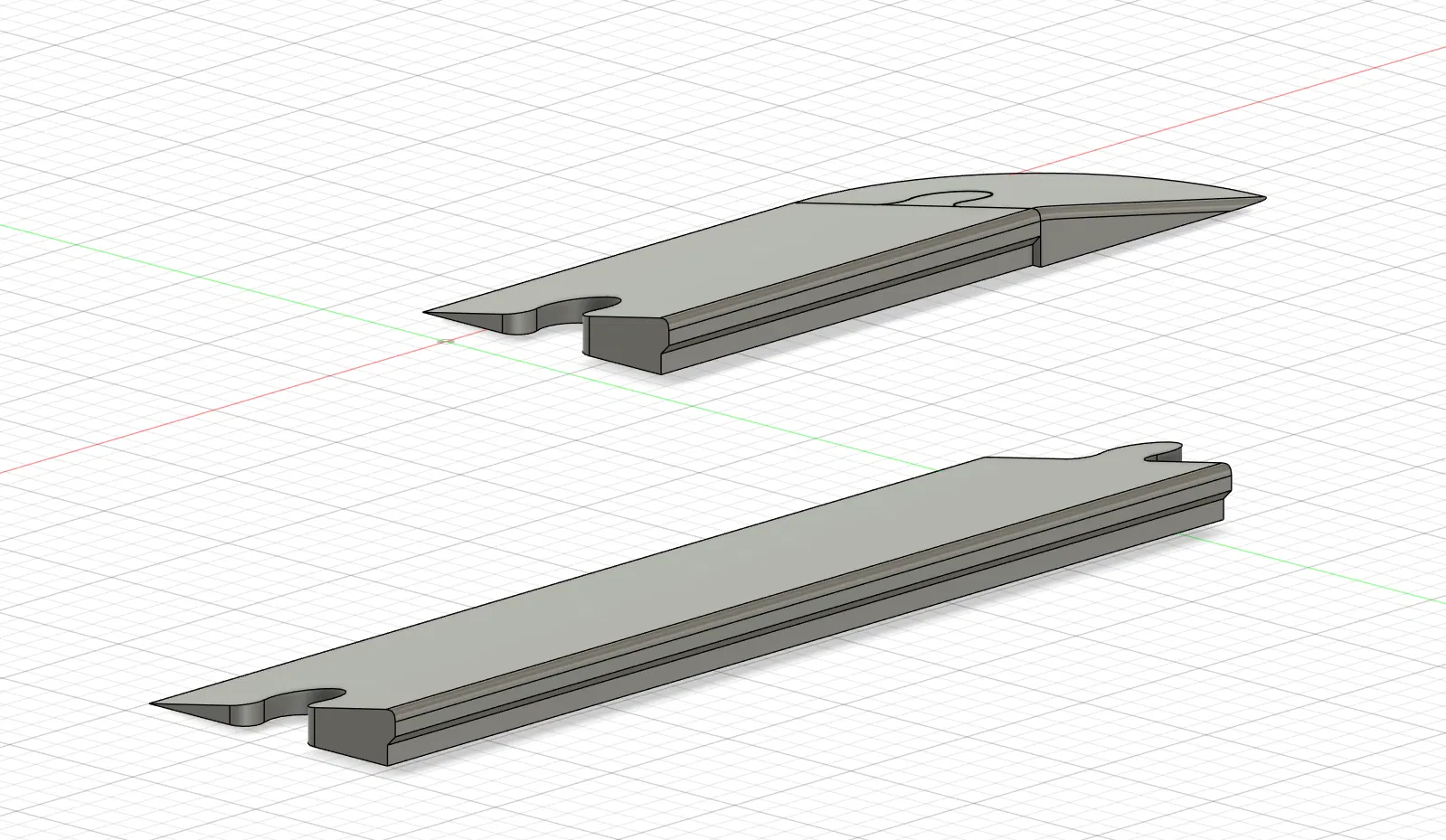

Các file STL/STEP mặc định được tải lên phù hợp cho ngưỡng cửa cao 9 mm và rộng 800 mm. Ngoài ra, các file trong thư mục _ChamferedVHB đã được chỉnh sửa để dùng kèm keo dán; phần đáy của dốc (tiếp xúc với ngưỡng cửa) được khoét lõm 1.6 mm để vừa vặn hơn và có thêm rãnh 0.3 mm dành cho băng dính hai mặt loại 30 mm.

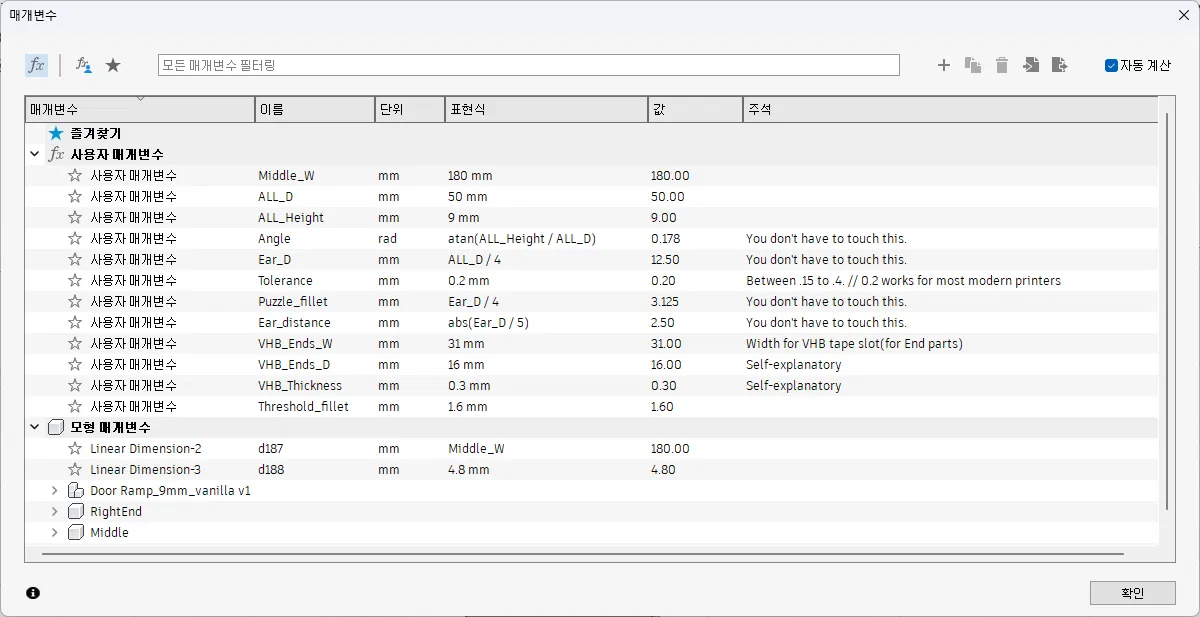

Đối với các cấu hình khác, vui lòng tải file F3D về và chỉnh sửa tham số theo ý muốn.

Đây là mẫu tham số đầu tay của mình. Mình chưa thử nghiệm kỹ mọi tình huống nên có thể vẫn còn nhiều lỗi (khả năng cao là vậy). Nếu mọi người gặp vấn đề gì, đừng ngần ngại để lại bình luận cho mình biết nhé.
