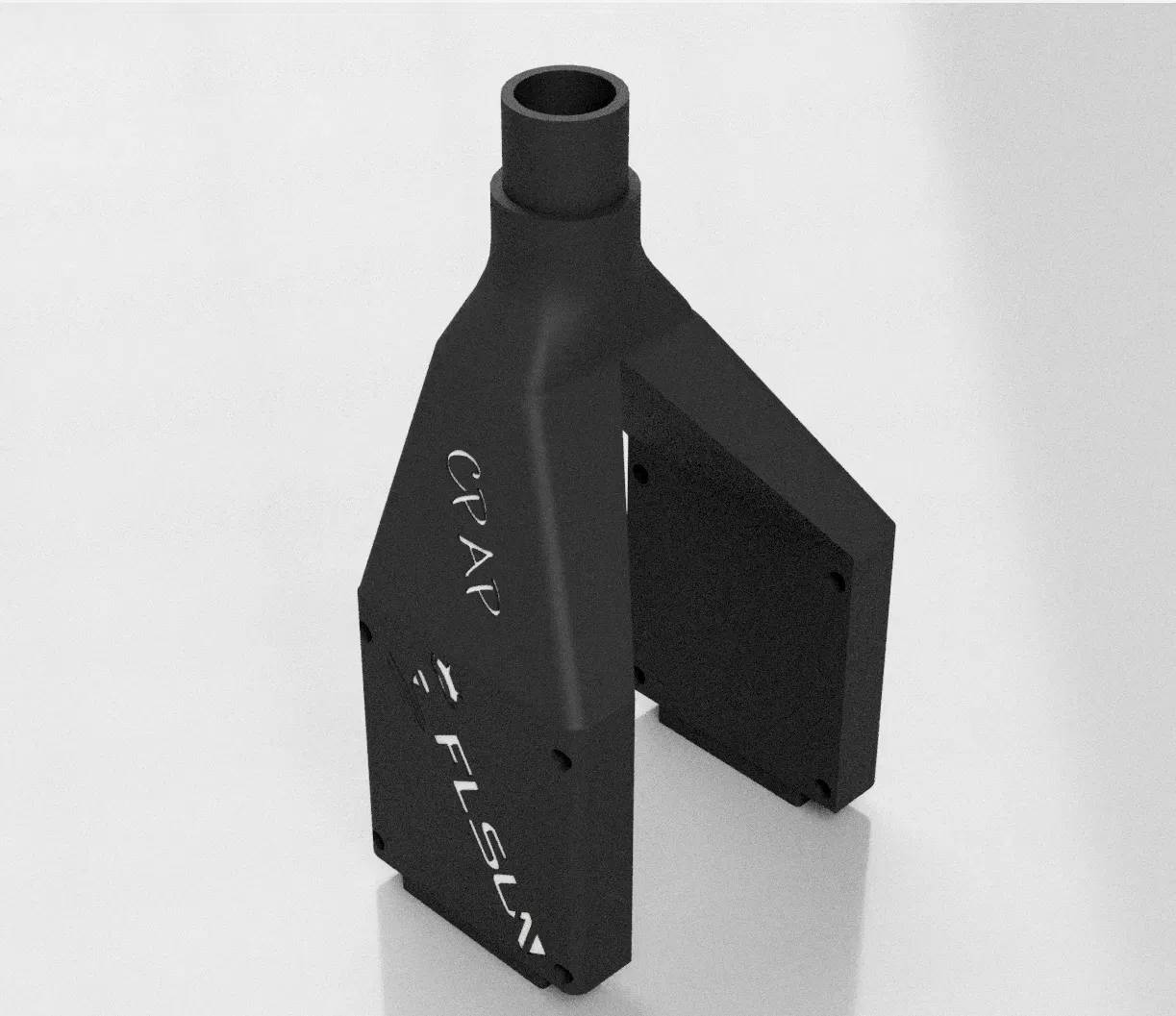

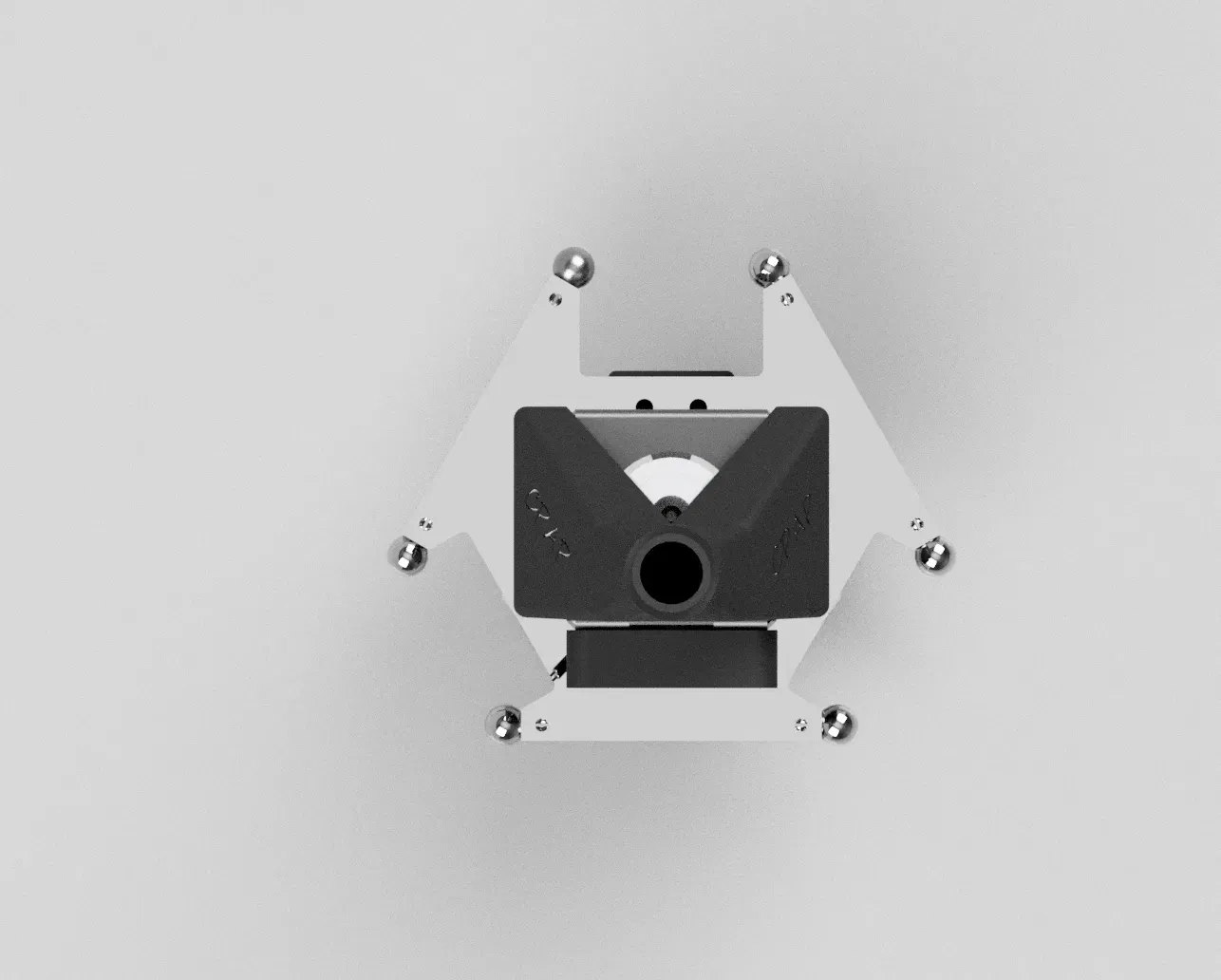

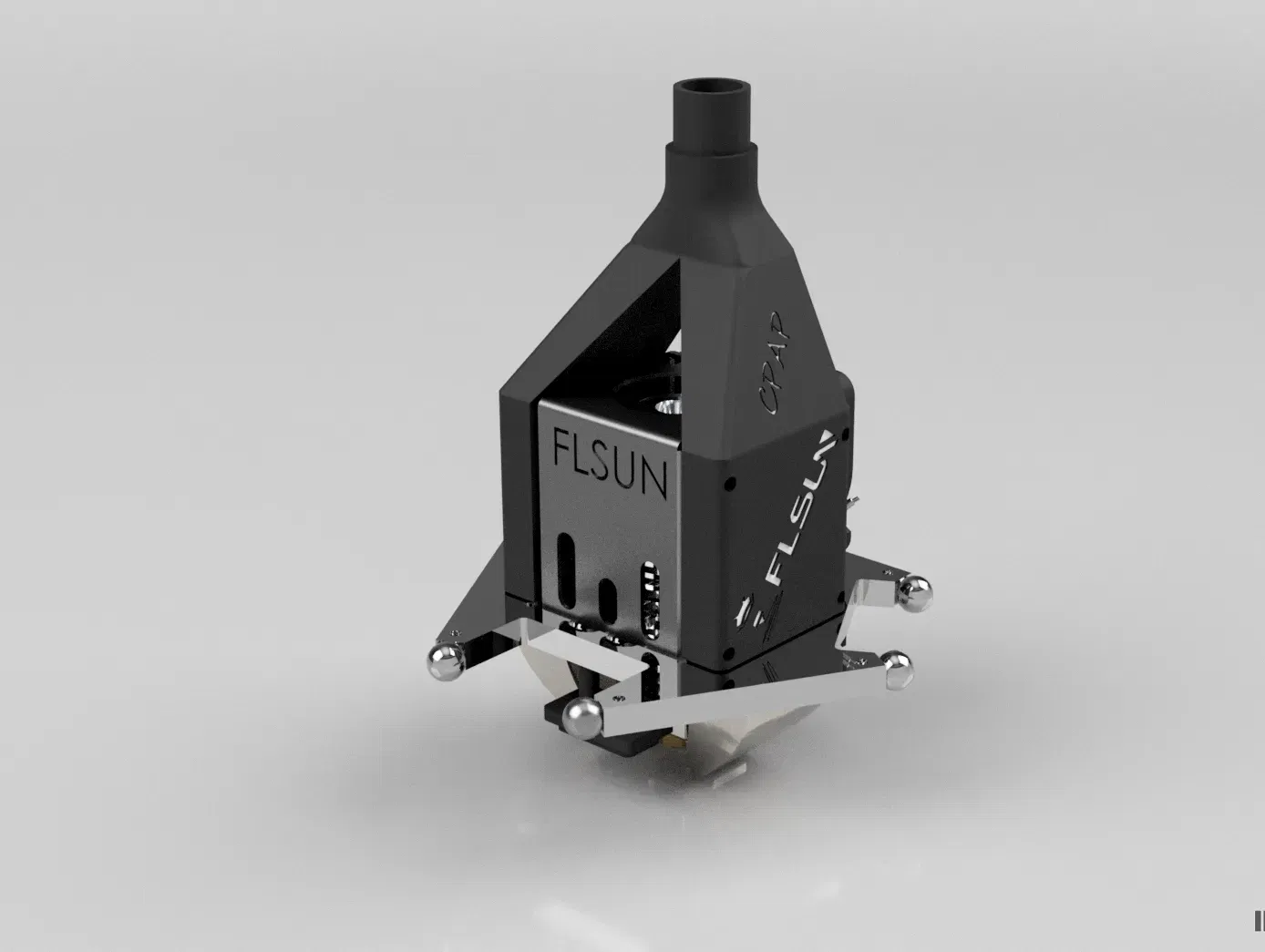

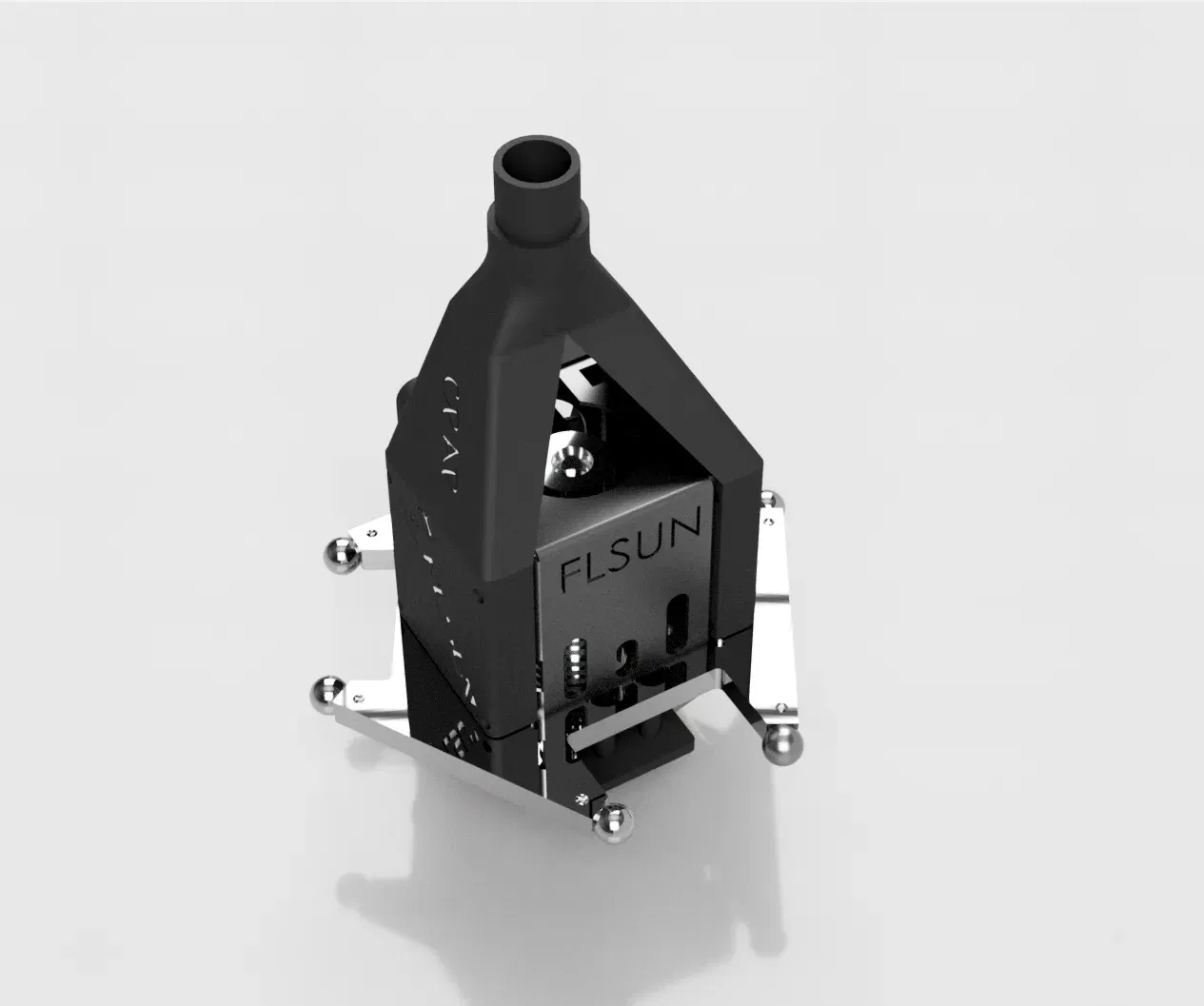

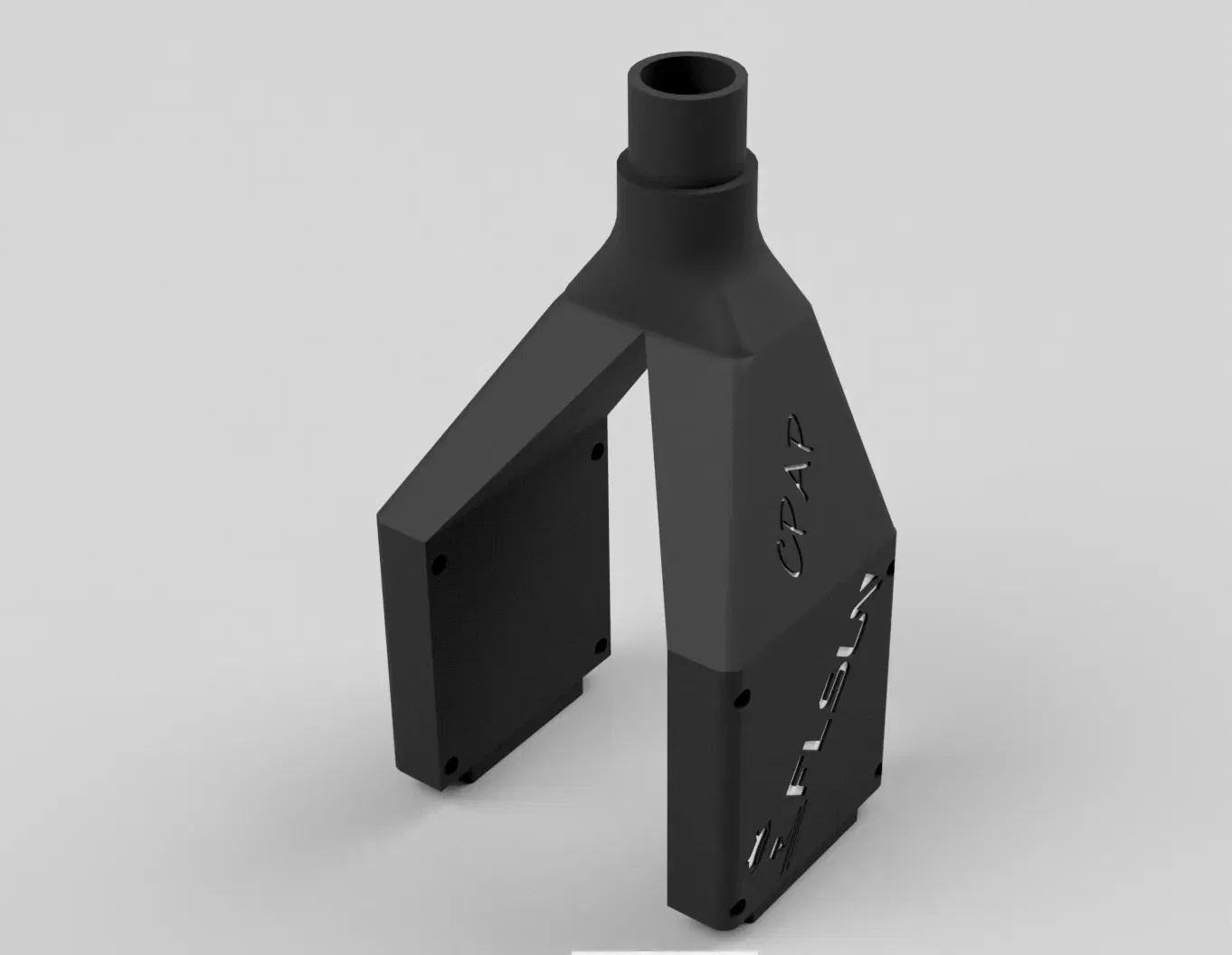

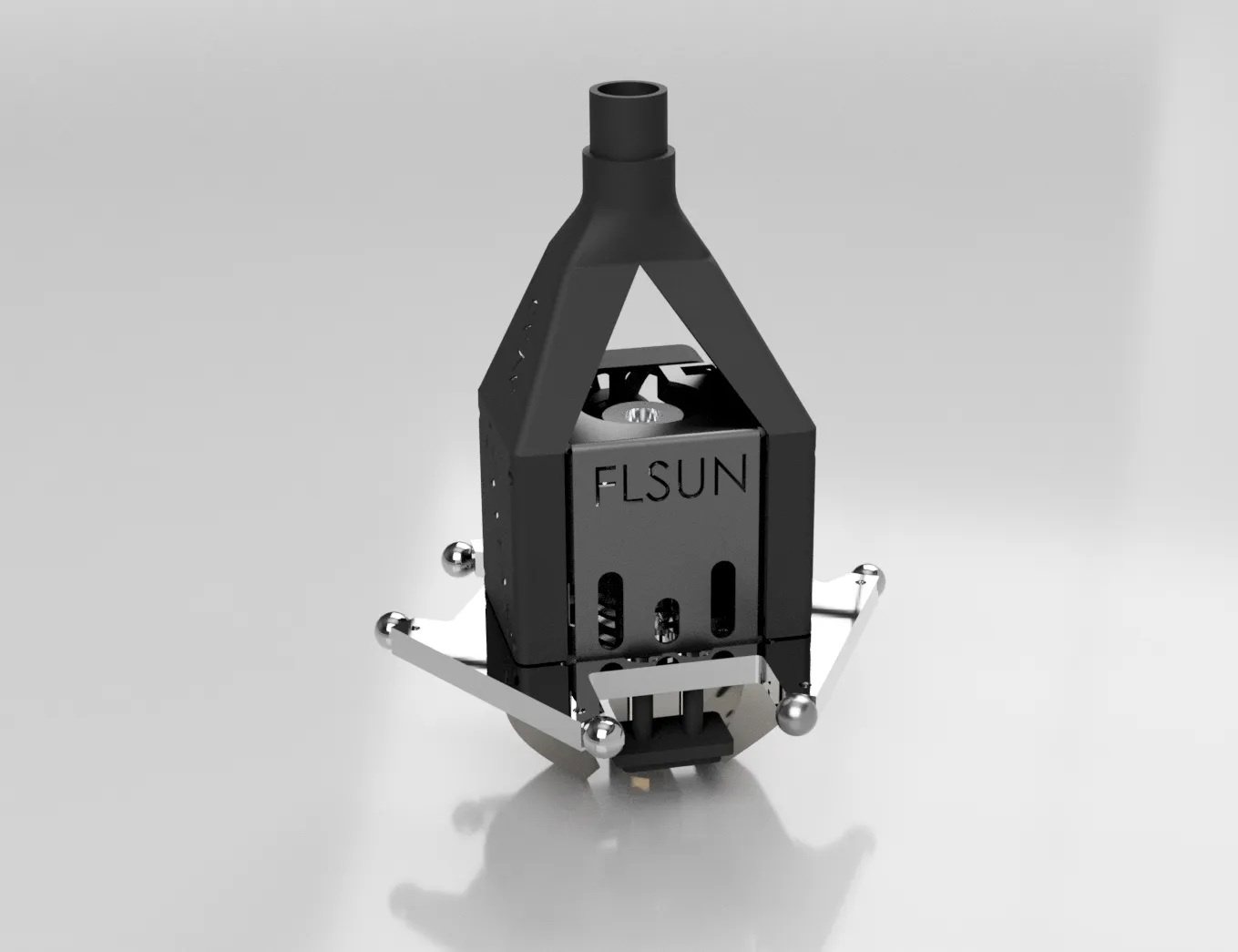

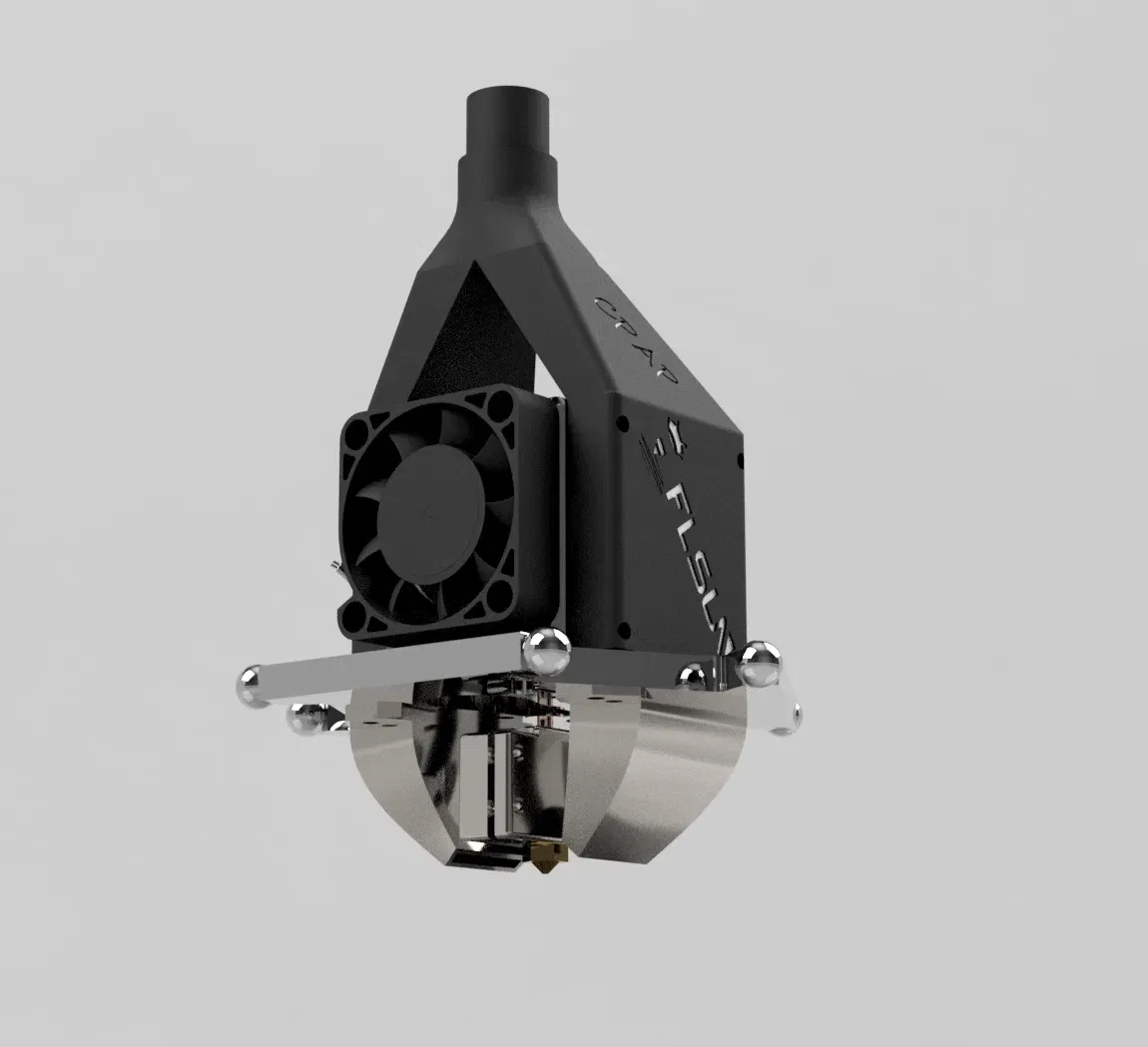

Bộ chuyển đổi quạt CPAP cho Flsun Super Racer

Vì tôi không hài lòng với giải pháp làm mát tiêu chuẩn từ Flsun và tôi không thể đạt được tốc độ in thực tế, tôi đã làm việc trên một khái niệm làm mát tốt hơn phù hợp với một hiệu ứng gốc. Quạt được sử dụng cho điều này là động cơ WS7040 BLDC với bộ điều khiển phù hợp, quạt có áp suất tĩnh là 6. 5kps và hoạt động với 24 volt và có mức tiêu thụ điện tối đa là 3A. Liên kết AliExpress:

Liên kết Meltbro:

Lưu ý cho việc lắp đặt trên Flsun Super Racer, vị trí của quạt có thể được quyết định tự do và tôi không đặt ra, một giá đỡ cho nó không được bao gồm ở đây, cũng như một giá đỡ cho bảng điều khiển. Về phần đấu dây, cần có 24V +/- và một dây tín hiệu (cáp xám kèm theo) từ cổng Fan0 của bo mạch chính 3D (cổng âm (-)). Cũng cần một dây thứ hai (màu đen kèm theo) cũng phải được kết nối với một cổng GND của bo mạch chính, để tạo ra mức 0 - 3,3V. Vui lòng không sử dụng bất kỳ cổng điều khiển (-) nào khác từ bo mạch chính, có đủ các cổng GND khác. Để thiết lập trong firmware, hãy xem mô tả sản phẩm trên AliExpress. Liên kết Meltbro: https://meltbro. de/ws7040-luefter-druckluftpumpe-radialluefter-ws7040-24-v200-24v-vzbot-hevort. html

Lưu ý về việc lắp đặt trên Flsun Super Racer, vị trí của quạt là tùy bạn và tôi không chỉ định, một giá đỡ cho nó không được bao gồm ở đây, cũng như một giá đỡ cho bảng điều khiển. Về phần dây điện, bạn cần 24V +/- và một dây tín hiệu (dây màu xám được bao bọc) từ đầu nối Fan0 của bo mạch chính của máy in 3D (đầu nối đất (-)). Bạn cũng cần một dây thứ hai (dây màu đen được bao bọc) cũng phải được kết nối với một đầu nối GND của bo mạch chính, để tạo ra một mức 0 - 3. 3V. Xin đừng sử dụng một tiếp điểm điều khiển (-) khác từ bo mạch chính vì có đủ các kết nối GND khác có sẵn. Đối với cài đặt trong firmware, xin vui lòng xem mô tả sản phẩm tại AliExpress.
