Gridfinity Refined: Khay đựng tham số có vách ngăn và kệ dán nhãn

Remix từ Gridfinity Tinh Chỉnh Tác giả grizzie17

Tác giả PedanticAveng_864373

Lượt tải
430
Lượt thích
75
Lượt coi
1.901

File 2 1,4 MB

  • Gridfinity_Refined_Parametric_Bin_-_Pred_Labels_1775086974.f3dF3D · 758,1 KB
  • Gridfinity_Refined_Parametric_Bin_-_Standard_Labels_2025-03-22_1775086975.f3dF3D · 664,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#280292
Danh mục
DIY
Ngày đăng

Mô tả

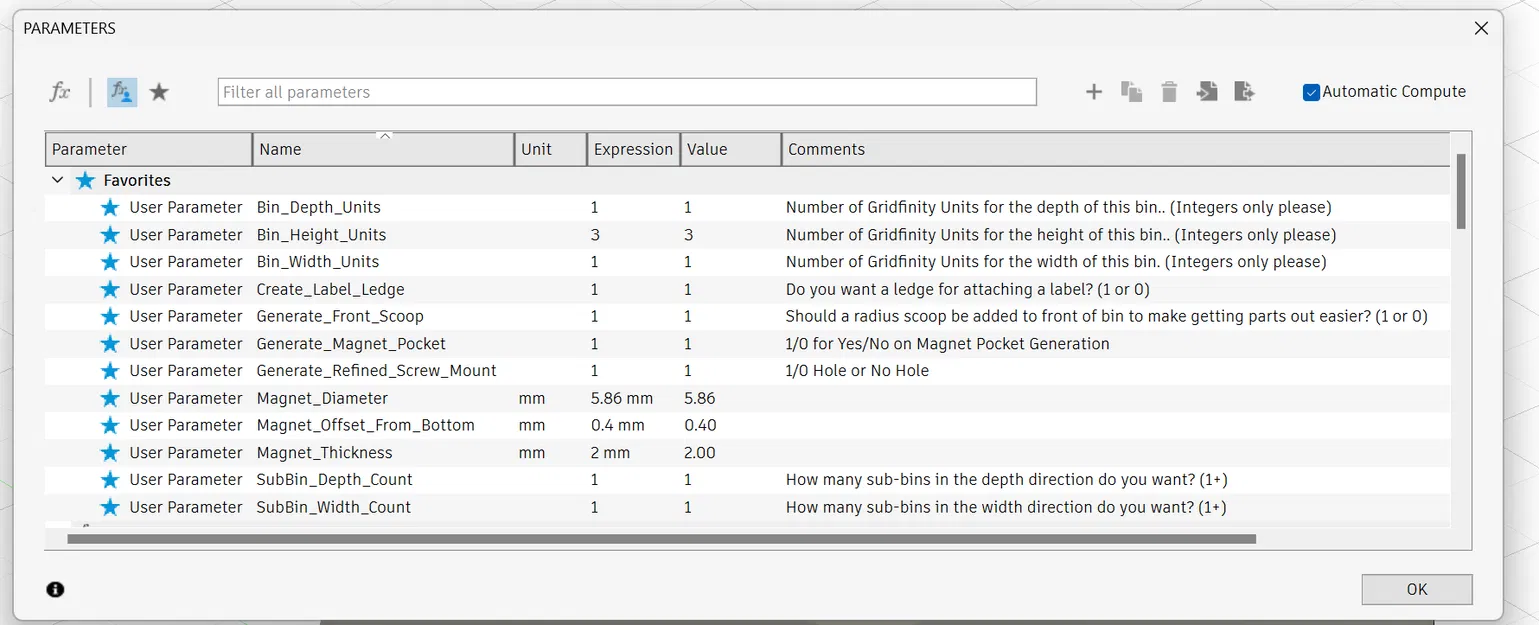

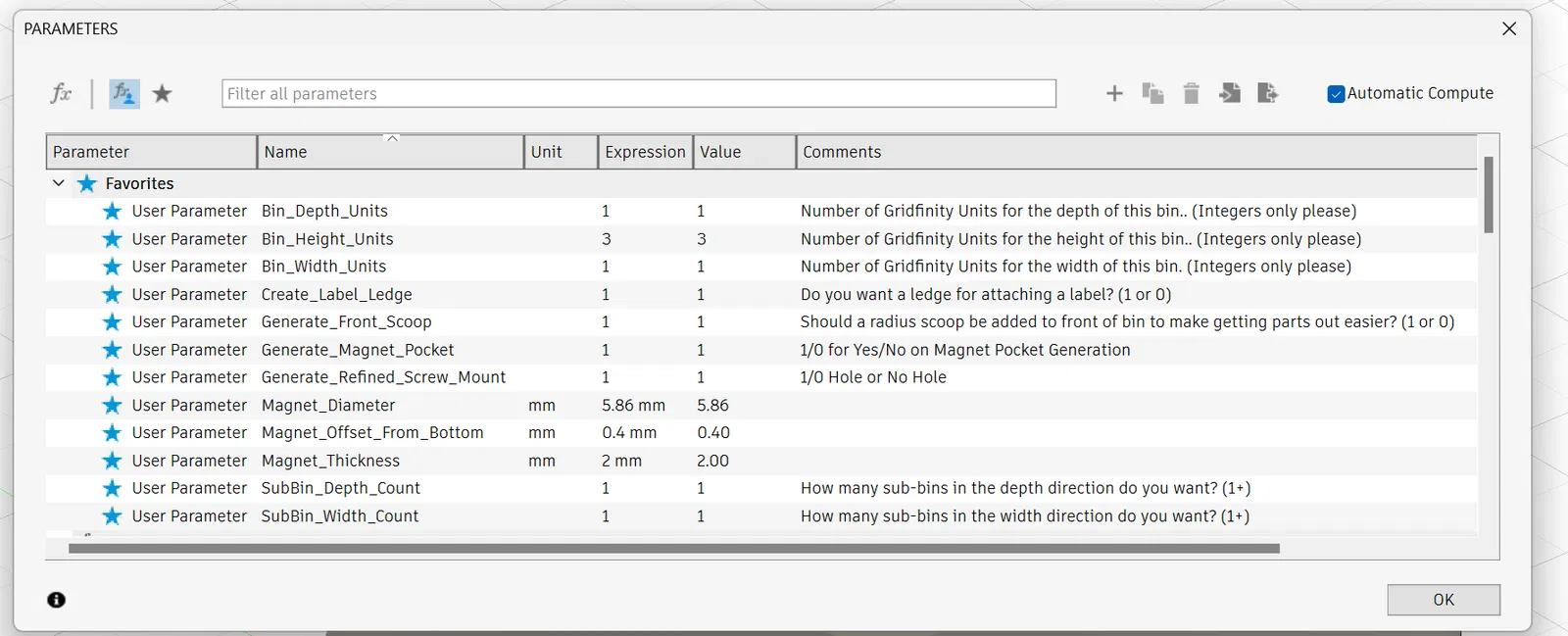

Các mô hình tham số (parametric) này cho phép bạn tùy chỉnh bật/tắt kệ dán nhãn, hốc nam châm và lỗ bắt vít Refined. Tất cả đều tuân thủ chuẩn Gridfinity Refined.

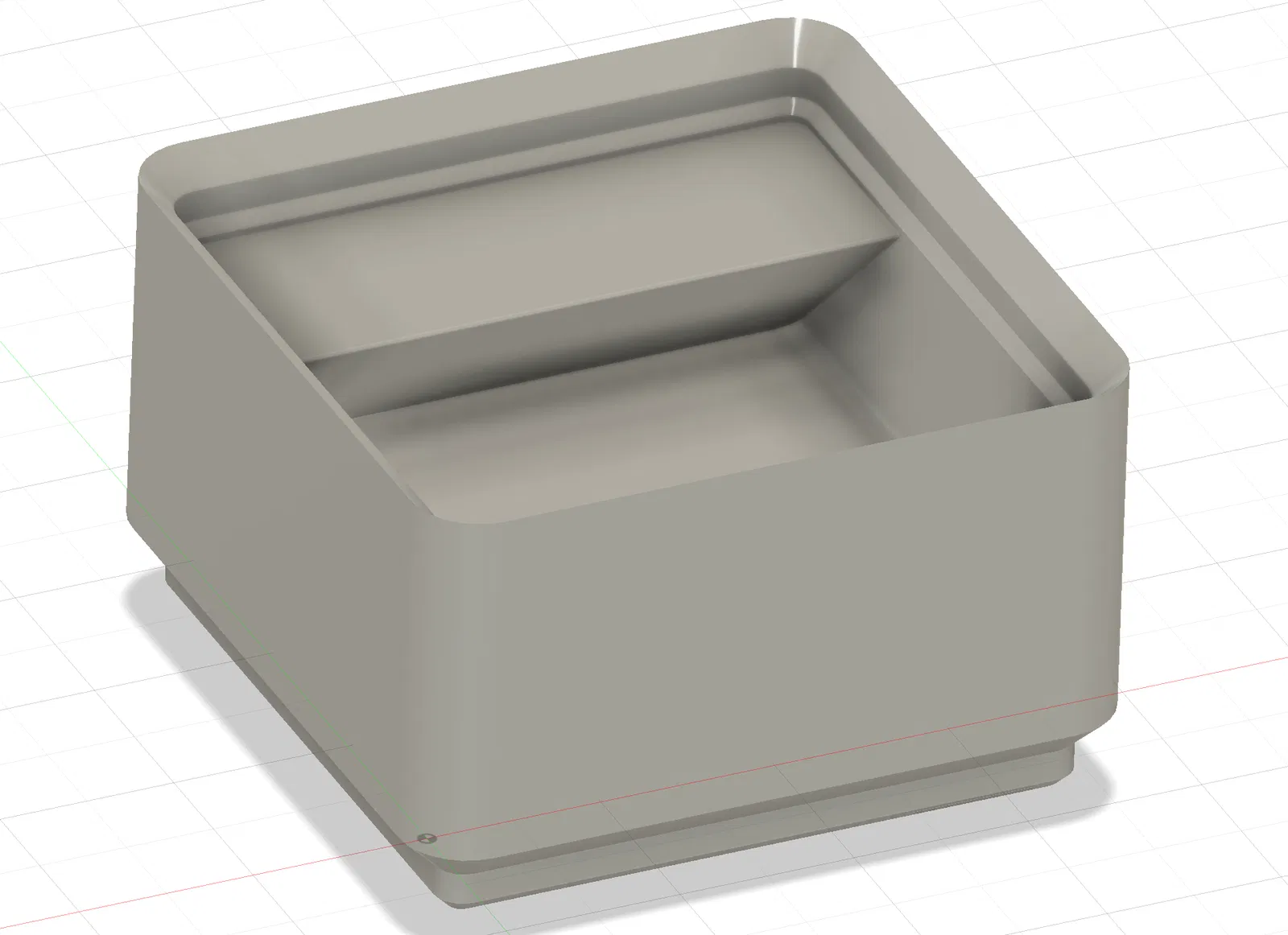

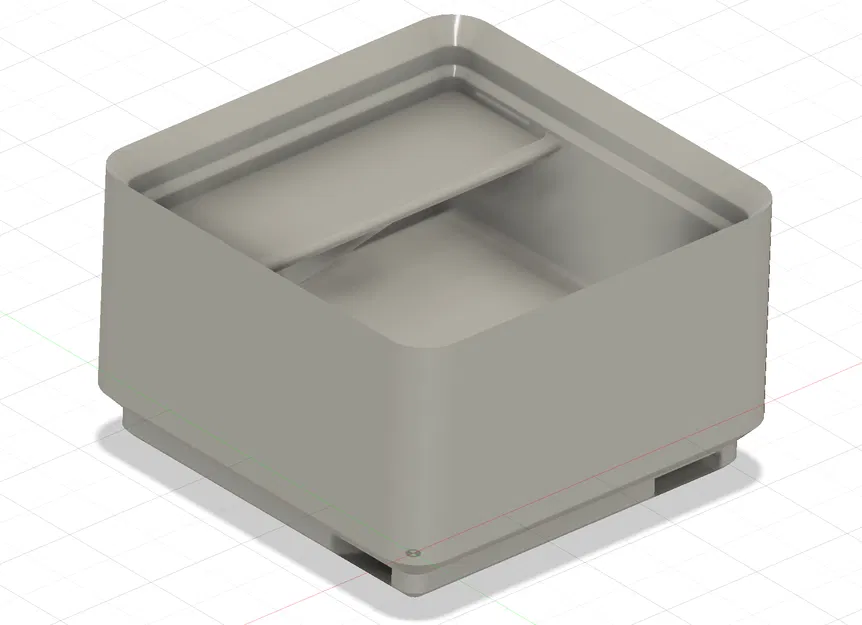

Có hai phiên bản: phiên bản “Standard Labels” có kệ nhãn phù hợp để in và dán, còn “Pred Labels” hỗ trợ các nhãn in 3D tham số do Pred thiết kế. Đối với phiên bản “Pred Label”, bạn hãy xem trình tạo nhãn này để tự tạo nhãn cho riêng mình.

Các khay này có thành ngoài dày hơn so với một số mẫu khác, giúp ẩn đi các vách ngăn và dễ dàng hỗ trợ việc chia ngăn phụ hơn. Lưu ý: Các vách ngăn và góc lượn (fillet) là các khối riêng biệt, bạn cần lưu ý điều này khi xuất file sang phần mềm slicer.

Đôi khi có lỗi nhỏ khi xuất file .3mf từ Fusion do các vật thể quá nhỏ khiến phần mềm slicer cảnh báo. Nếu gặp tình trạng này, hãy chọn “Yes” khi slicer hỏi có muốn chuyển đổi sang đơn vị mm không. Đây thực chất là một khối thống nhất nên không có vấn đề gì đáng ngại.

Nếu bạn muốn làm kệ nhãn cho khay cao dưới 3U, phần chân đỡ kệ sẽ nhô ra ngoài đáy khay và bạn cần phải cắt tỉa thủ công. Tôi chưa tự động hóa phần này vì nhu cầu sử dụng khay quá thấp như vậy rất ít so với loại từ 3U trở lên. Việc cắt tỉa thủ công trong Fusion cũng khá nhanh chóng.

  • 02/01/2025 - Đăng tải phiên bản Standard và Pred label.
  • 04/01/2025 - Sửa lỗi phần cấu trúc hỗ trợ kệ nhãn trong phiên bản Pred label không được cắt tỉa chính xác.
  • 22/03/2025 - Khắc phục lỗi các thông số phía trước (front scoop) trong bản Standard không khớp với bản Pred.

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3d
Số file mô hình
2
Tổng dung lượng
1,4 MB
File lớn nhất
758,1 KB
